I2C（內部集成電路）是一種應用非常廣泛的總線協議，MCU和很多芯片之間的數據通信都基于I2C實現，包括十分常見的EEPROM芯片AT24系列等。
I2C總線由串行時鐘線SCL和串行數據線SDA組成，在MCU作為I2C主機開發時，SCL和SDA對應的GPIO引腳都需要配置為開漏輸出模式（Open Drain Output Mode），否則I2C總線的通信就要出問題。

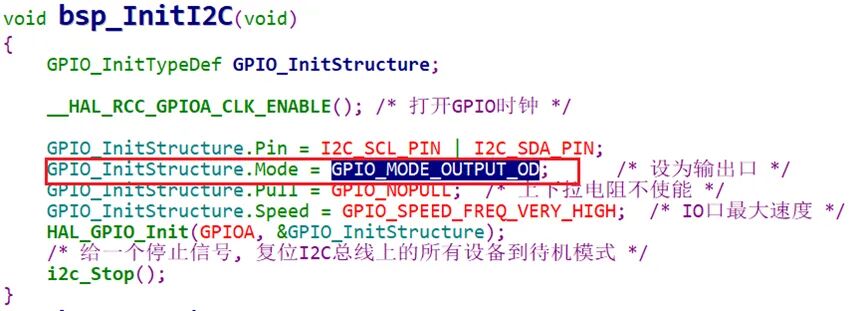

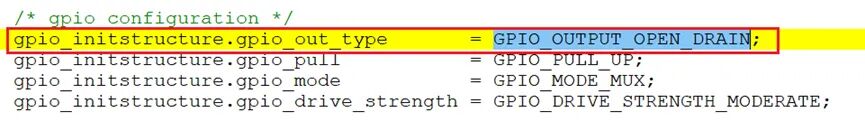

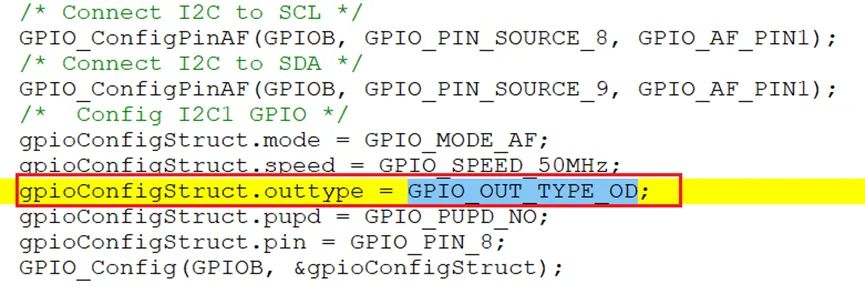

作者隨便找了幾個不同廠商的MCU芯片關于I2C配置方面的代碼，如下所示：
毫無疑問，全部配置為開漏輸出模式。
那么，大家有深入研究過為什么MCU的I2C引腳要配置為開漏輸出模式嗎？這有什么講究嗎？
首先，我們來說說GPIO的開漏輸出是什么意思吧！
大家都知道，在MCU的多種GPIO配置模式中，有一種是開漏輸出模式。在這種配置中，是沒有PMOS晶體管的，而NMOS晶體管的漏極保持在浮空狀態。

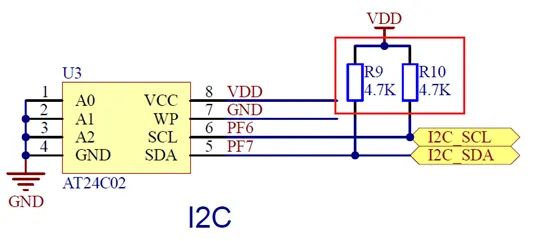

因此，這個時候漏極連接的GPIO引腳狀態是不穩定的，一般需要在引腳輸出上外接一個上拉電阻（4.7KΩ或者10KΩ），即輸出高電平時，NMOS管關閉，通過上拉電阻將電平拉到高，輸出低電平時，NOMS管導通，引腳拉到GND變為低電平，如下圖所示：
因此，開漏輸出模式的高電平信號由外部上拉電阻的VDD電源決定，可以適配不同的電壓信號，比如3.3V或者5V，而不需要額外的電平轉換電路。
綜上所述，開漏模式由于其靈活性和對外部電路的依賴性，在需要與其他設備共享通信線或進行電平轉換的場合中非常有用。
接著，我們再來說說I2C引腳配置為開漏輸出的原因吧！
我們都知道，I2C總線是支持多主多從的拓撲結構的，之所以支持，就和這個開漏輸出的技術密不可分。由前文可知，開漏電路只能輸出邏輯0，無法輸出邏輯1，需要外部上拉電阻將電平拉高到供電電壓，所以這種設計使得多個設備可以共享這兩條總線，然后通過上拉電阻實現電平的穩定?。
當多個主設備同時嘗試發送信號時，總線會通過上拉電阻保持高電平，避免信號沖突；只有當某個主設備將對應的引腳拉低時，才能控制總線，通俗地說，就是通過“線與”的邏輯保證任何一個主設備拉低總線時，總線整體即為低電平。
反過來說，如果配置為推挽輸出模式（Push-Poll），則可能會因為同時有多個設備試圖訪問和控制總線而導致信號沖突，甚至會因為短路原因而導致設備損壞。
另外，在對功耗有一定要求的系統里，這種設計也是非常好的。因為開漏結構使得每個設備在沒有數據通信時幾乎不消耗電流，只有在需要通信時才通過上拉電阻與總線連接，從而達到了降低系統整體功耗的目的。
此外，采用開漏結構設計的兩根信號線，在抗干擾性能方面也不錯，使得I2C總線能夠被應用于噪聲環境當中。
考慮到在GPIO模式當中，普通輸出、普通輸入和模擬輸入這幾種模式是大家用的比較多，也是比較熟悉的，而開漏模式相對使用可能較少的原因，作者就以I2C總線為例簡單介紹了開漏模式，希望大家以后在使用中可以注意區分和應用。
END
作者：dffzh
