氧化釩（VOx）薄膜通常與硅基讀出集成電路（ROIC）集成，以實現信號轉換和處理。然而，硅基電子器件在惡劣環境下可能面臨重大挑戰。這一問題可以通過采用氮化鎵（GaN）基電子器件和/或光電器件作為讀出器件來解決，因?yàn)榕c硅基器件相比，GaN器件對高能輻射的耐久性更優。此外，晶圓級單晶GaN具有高溫穩定性和化學穩定性，因此可通過在GaN基電子器件上生長各種測輻射熱敏材料來制備紅外傳感器。
據麥姆斯咨詢報道，近期，韓國蔚山科學技術院（UNIST）的研究團隊制備了由VO?測輻射熱計與GaN發光二極管（LED）構成的異質結構器件，并研究了GaN LED作為測輻射熱計讀出單元的可行性。盡管GaN LED在不同溫度下均保持穩定的電學和光學性能，但是VO?覆蓋層因溫度誘導產生的金屬-絕緣體相變（MIT）現象，可通過LED的可見光發射強度得以體現。通過將VO?與LED結構集成，還可以構建具有獨立可尋址像素的測輻射熱計陣列，從而借助嵌入式光電讀出方法實現空間分辨熱傳感。相關研究?jī)?nèi)容以“Long wavelength infrared sensor array using VO? microstructures fabricated on visible GaN LED”為題發表在Scientific Reports期刊上。

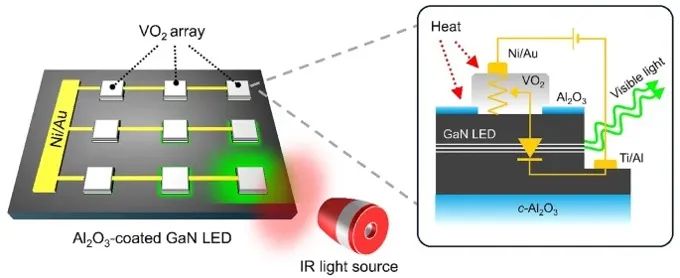

圖1展示了本研究利用VO?/GaN LED異質結構制備可見光至紅外（IR）波段探測器的策略。離散VO?微結構陣列可在薄膜LED上制備。該LED生長于c-Al?O?襯底上，該襯底由n-GaN層、InxGa1?xN/GaN多量子阱（MQW）及p-GaN層構成。本研究采用了綠色電致發光（EL）LED，其波長范圍531 ~ 543 nm，導通電壓2.3 V。VO?微結構直接形成于頂部p-GaN表面，每個VO?像素與底層LED直接電連接，無需任何金屬中間層。圖1插圖展示了VO?/GaN LED異質結構器件的單像素暴露于外部熱源時的工作示意圖。該LED在2.5 V的低偏置電壓下工作，并采用脈寬調制（PWM）。
圖1 由VO?陣列組成的長波紅外傳感器示意圖（該陣列制備于可見光InxGa1?xN/GaN LED之上）

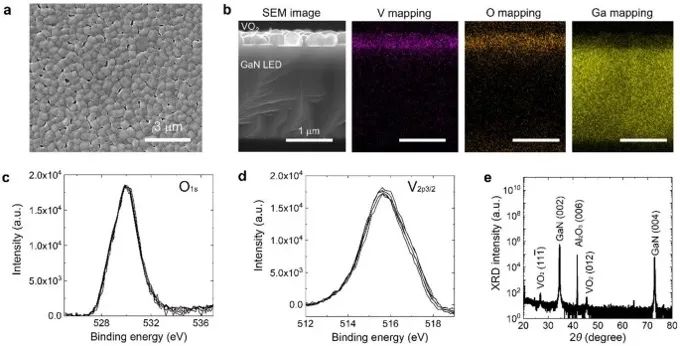

該紅外傳感器陣列正常工作的一個關鍵條件是VO?像素具有均勻的金屬-絕緣體相變（MIT）特性。圖2a顯示了沉積在GaN LED上的VO?層的典型表面形貌。圖2b顯示了VO?/GaN異質結構的場發射掃描電子顯微鏡（FE-SEM）橫截面圖像。圖2c和圖2d分別為O1s和V2p3/2峰的X射線光電子能譜（XPS）核心能級譜。
圖2 沉積于GaN上的VO?結構層的化學和結構特征

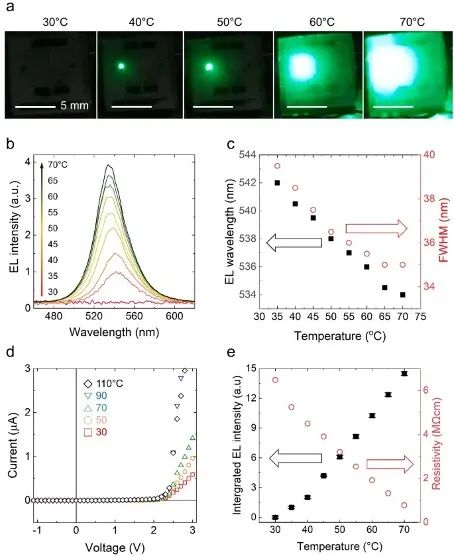

為開展該器件分析，研究人員對VO?/LED異質結構像素的電學和EL特性進行了表征。圖3a和圖3b分別展示了不同溫度下的發光圖像和對應的EL光譜。EL光譜的主峰位置和半高全寬（FWHM）如圖3c所示。圖3d顯示了VO?/LED像素在不同溫度下的電流-電壓（I - V）曲線。圖3e顯示了EL強度與VO?/LED像素的電阻率隨溫度的變化關系，二者均表現出良好的線性特征。
圖3 VO?/GaN LED單像素在不同溫度下的工作情況

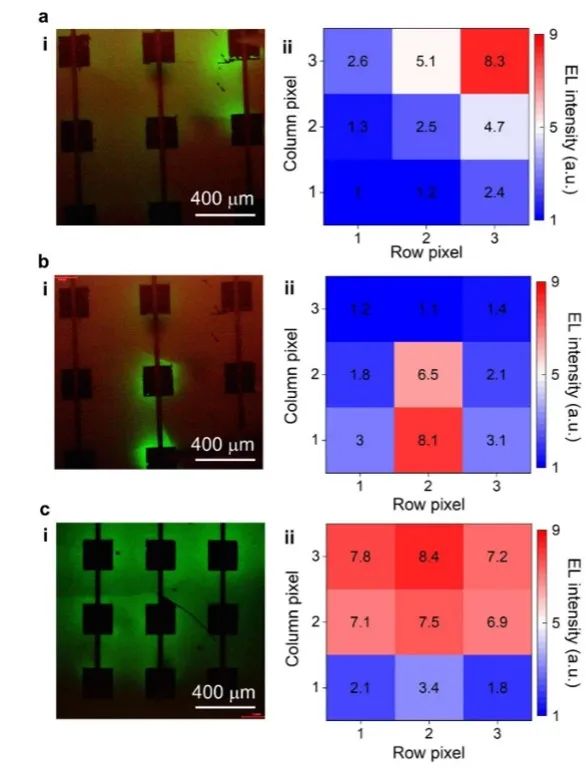

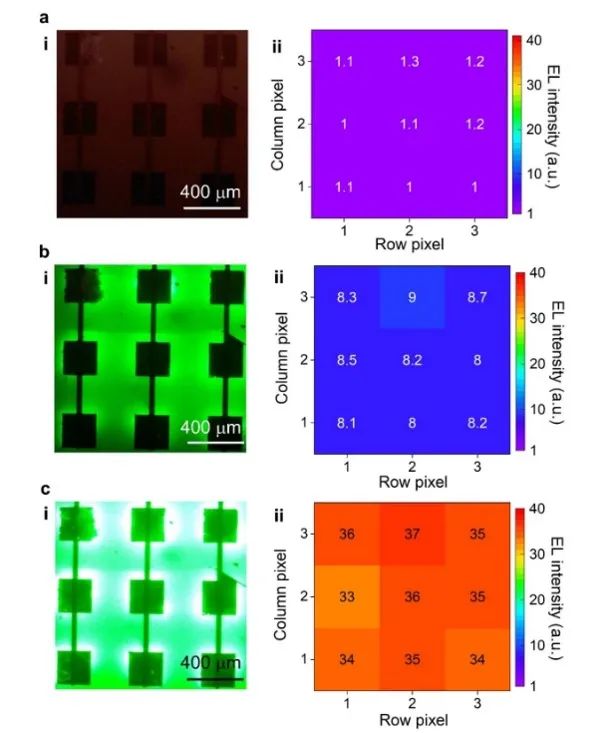

除了單像素外，研究人員還研究了3 × 3像素陣列形式下VO?/LED像素的EL特性。本研究中，金屬電極和LED外延層均為共享結構，但VO?微結構彼此隔離，以實現熱輻射的單獨探測。首先，研究人員通過樣品下方的熱板向每個像素施加均勻的熱輻射；然后利用數碼單反相機同時記錄不同位置多個像素的亮度變化，相關結果如圖4所示。接著，研究人員進一步引入加熱棒來操控3 × 3像素陣列，加熱元件可為單個VO?像素提供局部熱量，相關結果如圖5所示。
圖4 均勻加熱條件下，VO?/GaN像素陣列在30 ℃、（b）60 ℃、（c）90 ℃的光發射
圖5 利用加熱棒從右上、（b）底部中央、（c）與頂部像素平行的不同方向?qū)O?/GaN像素陣列施加局部加熱
綜上所述，這項研究將VO?測輻射熱計與GaN LED的光學讀出器件集成，并研究了它們之間的兼容性。在GaN LED上制備的VO?微像素陣列具有均勻結構和化學配置，確保了每個VO?像素的金屬-絕緣體相變（MIT）特性的一致性。在VO?制備過程中，GaN LED保持固態，其電氣性能和EL特性未受影響。VO?微像素具有良好的MIT特性，電阻溫度系數（TCR）達2.4%/K。VO?的溫度誘導MIT通過LED以光學方式顯示，異質結構器件的光發射強度與電阻成反比。VO?覆蓋層對LED的導通電壓影響極小，從而使異質結構器件在2.5 V的低電壓下穩定工作。
同時，研究人員還展示了無串?dāng)_的獨立可尋址VO?/LED異質結構陣列，其中VO?微像素制備于共享電極的普通LED上。VO?像素的均勻MIT特性使其可探測外部熱源的大小和方向。頂部的p-GaN層具有足夠的電阻，可實現每個VO?像素的電氣隔離。這些研究成果均表明，VO?與GaN在材料和器件層面具有良好的兼容性。進一步考慮其在高能輻射下的材料耐受性，該VO?/GaN異質結構有望用于開發適用于太空任務的多種紅外傳感器。
論文鏈接：
https://doi.org/10.1038/s41598-025-15278-0
