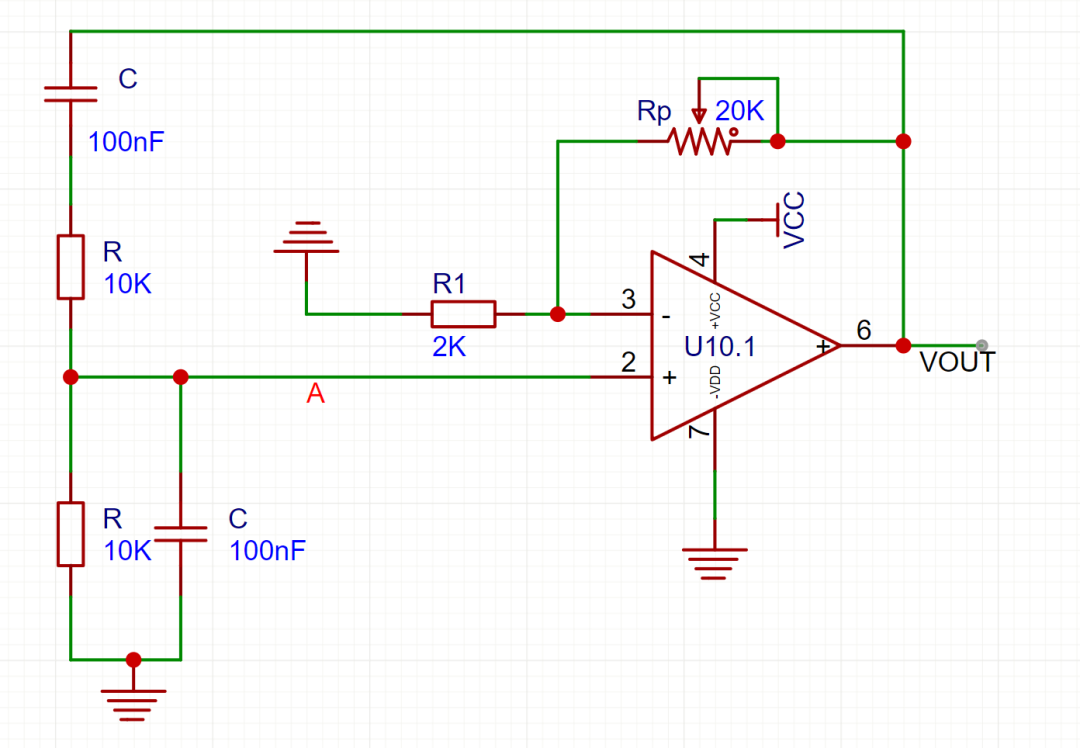

如圖所示RC串并聯網絡接在運放的輸出端和同相輸入端之間，構成正反饋。R1和RP接在運放的輸出端和反向輸入端之間，構成負反饋。這種電路也稱為文氏電橋電路。 其中下反饋是振蕩的必要條件之一，負反饋是用來限制輸出電壓的
1. 先看“橋”——文氏橋（Wien Bridge）
由 R1-C1 串聯支路 和 R2-C2 并聯支路 構成一個“橋”：
R1-C1 串聯：像一條“上坡+減速帶”的通道，頻率越高，電容 C1 越短路，信號越難通過。
R2-C2 并聯：像一條“下坡+分流”的通道，頻率越高，電容 C2 越短路，信號越被旁路到地。
當信號頻率滿足：
這里（ R1=R2=10 kΩ，C1=C2=0.1 μF，算得 f? ≈ 159 Hz）時，這兩條路對信號的“衰減”恰好是 1/3，而且相移為 0°，橋就“平衡”了。
2. 再看“環路”——放大器 + 反饋
LM741 運放 接成 同相放大器，提供增益。
2 kΩ（R3） 和 20 kΩ（R4，圖上 20 k） 組成負反饋，決定放大倍數
3. “起振”與“穩幅”
起振條件：環路總增益 ≥ 1
文氏橋在 f? 處衰減 1/3，因此只要放大器增益 ≥ 3 就能起振。
這里 A_v = 11，遠大于 3，電路一上電就會“嗡”地開始振蕩。
穩幅問題：如果沒有穩幅措施，增益過大，波形會削頂失真。實際電路里會在 20 kΩ 或 2 kΩ 處并聯/串聯熱敏電阻、二極管或 JFET 做 自動增益控制（AGC），讓增益隨幅度增大而降低，保持純正弦。
4. “交通比喻”總結
文氏橋 像一座“頻率安檢門”，只有 159 Hz 的車輛能 0° 相位、1/3 幅度通過。
LM741 放大器 像一輛“帶助推的環線巴士”，把每輛 159 Hz 的車放大 11 倍后重新送回入口。
當“安檢門”+“環線巴士”形成閉環，且環線巴士每次補給的能量 ≥ 安檢門損耗，車流就會無限循環，形成 持續的正弦波車流——即穩定的正弦波振蕩。
應用曲線
（圖片來自數據手冊）

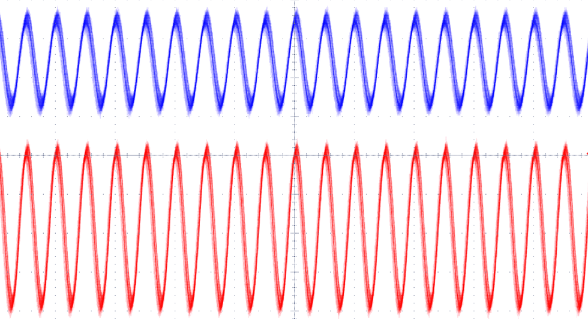

圖 中的波形顯示了 LM741 同相放大器電路的輸入與輸出信號。藍色波形（上方）為輸入信號，紅色波形（下方）為輸出信號。輸入信號峰-峰值為 1.06 V，輸出信號峰-峰值為 1.94 V。使用 4.7 kΩ 電阻時，系統的理論增益為 2?？紤]到 5% 的電阻容差，計入容差后的系統增益為 1.992。而根據示波器測得的平均幅值計算，實際測得的系統增益為 1.83。
