中國科學院上海微系統所
傳感器技術全國重點實驗室
MEMS工藝與先進傳感器課題組
本文提出了一種在8英寸硅片上制備高質量雙層Sc摻雜AlN（AlScN）壓電薄膜的工藝與表征方法。研究基于實驗設計（DOE）優化策略，對單層AlScN沉積工藝參數進行系統優化，顯著減少異常取向晶粒（AOG），提升壓電性能，并將該工藝應用于雙層堆疊薄膜。所制備的雙層薄膜表現出優異的厚度均勻性（<3%）、可控應力（<200 MPa）、較低的FWHM（<2°），并實現了接近兩倍的驅動位移增強，驗證了其在大規模MEMS器件制備中的應用潛力。相關成果以“A high-quality bimorph Sc-doped AlN deposition and characterisation process”為題發表于SCI學術期刊《Sensors and Actuators A: Physical》，論文的第一作者為碩士研究生黃家齊，通信作者為蘇泳全博士后和武震宇研究員。
研究背景
氮化鋁（AlN）因其CMOS工藝的兼容性在MEMS領域得到了廣泛關注，但由于其固有的壓電系數較低，限制了其應用。為克服這一瓶頸，通常使用摻雜鈧元素（Sc）來提升AlN的壓電性能。然而，Sc的引入導致晶格失配，容易形成取向異常晶粒（abnormal oriented grains, AOG），AOG會隨著Sc摻雜濃度的提升而明顯增多，同時AOG的產生會降低薄膜的壓電性能及機電耦合系數。雙層壓電薄膜可進一步提升器件性能，然而，上層薄膜的生長質量容易受到下層表面缺陷的影響，導致實際性能難以達到理論性能。因此，在8英寸硅片上實現低缺陷、高均勻性、應力可控的AlScN雙層壓電結構，是實現大規模MEMS制造的關鍵技術之一。
研究亮點
本文通過系統的工藝優化，有效抑制異常取向晶粒（AOG）的產生與積累，并顯著提升單層及雙層AlScN薄膜的壓電性能。首先，基于設計實驗（DOE）的工藝參數優化揭示了氮?dú)饬髁繉?duì)薄膜性能的關鍵調控作用。當N2流量由40 sccm增加至60 sccm時，薄膜的d33由6.336 pm/V提升至7.438 pm/V，增幅達17.3%，同時伴隨AOG數量的大幅減少，充分說明沉積氣氛在晶體生長取向和壓電性能形成中的決定性影響。在此基礎上，進一步優化的工藝條件（N2=70 sccm，RF=140 W）使單層AlScN的d33提升至7.926 pm/V，比基準樣品提高10.7%，而AOG密度下降至21個/100 μm2，XRD搖擺曲線的半峰寬（FWHM）降低至1.626°，表明薄膜晶體取向性和結構完整性均得到顯著改善（圖1）。

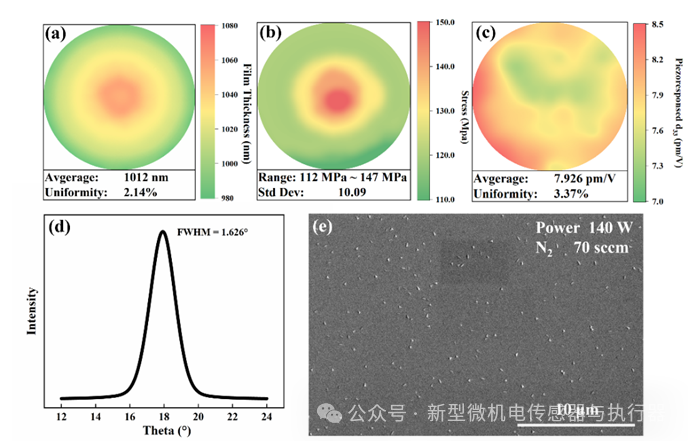

圖1 沉積參數優化后單層AlScN薄膜的特性表征，包括：(a) 厚度分布圖，(b) 應力分布圖，(c) 壓電系數d33分布圖，(d) 搖擺曲線及半高全寬，(e) 表面形貌的SEM圖像。
在單層薄膜優化的基礎上，本文進一步提出了雙層壓電薄膜的設計思路。實驗結果表明，雙層AlScN在相同驅動電壓下的d33達到15.525 pm/V，約為單層的兩倍，直接驗證了堆疊結構在提升驅動能力和能量轉換效率方面的顯著放大作用（圖2）。

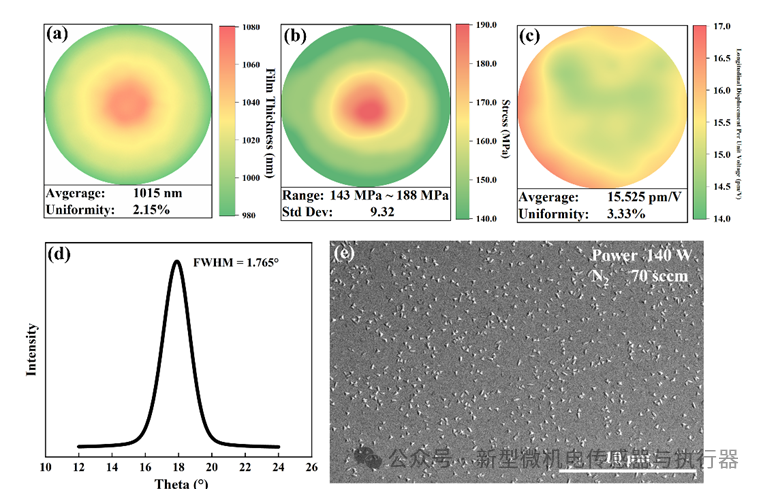

圖2 優化沉積參數后雙層AlScN薄膜的特性表征，包括：(a) 厚度分布圖，(b) 應力分布圖，(c) 單位電壓下縱向位移分布圖，(d) 搖擺曲線及半高全寬，(e) 表面形貌的SEM圖像。
同時，優化工藝對雙層結構中AOG積累效應的抑制也表現出明顯優勢：中心區域的AOG密度由551個/100 μm2降低至108個/100 μm2，邊緣區域由452個/100 μm2降低至56個/100 μm2。（圖3，圖4）這一結果證明了工藝參數調控在雙層結構中同樣有效，證實了在大面積沉積及器件可靠性提升方面的潛在應用價值。

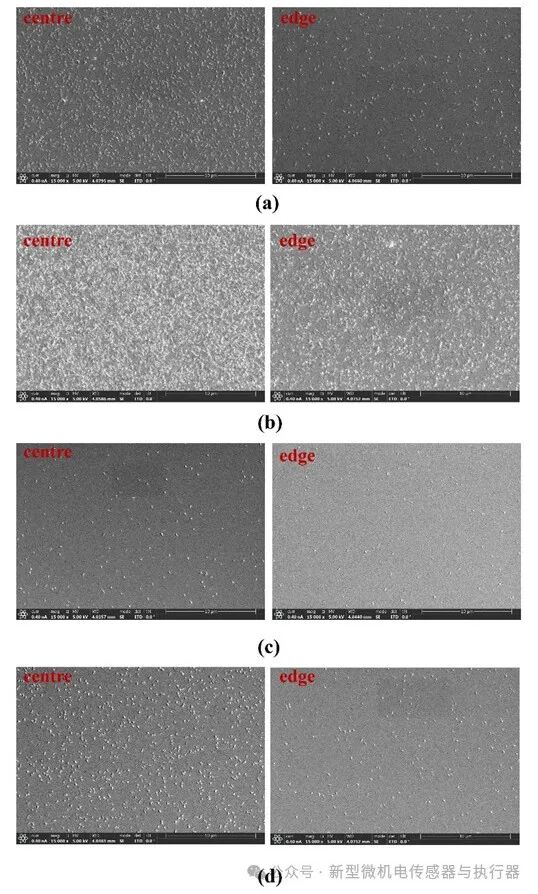

圖3 (a) 基準工藝條件下沉積的單層AlScN中心區與邊緣區表面形貌的SEM圖像（功率130 W，氮?dú)饬髁?0 sccm）(b) 基準工藝條件下沉積的雙層AlScN中心區與邊緣區表面形態的SEM圖像 (c) 優化工藝條件下沉積的單層AlScN中心區與邊緣區表面形態的SEM圖像 (d) 優化工藝條件下沉積的雙層AlScN中心區與邊緣區表面形態的SEM圖像。

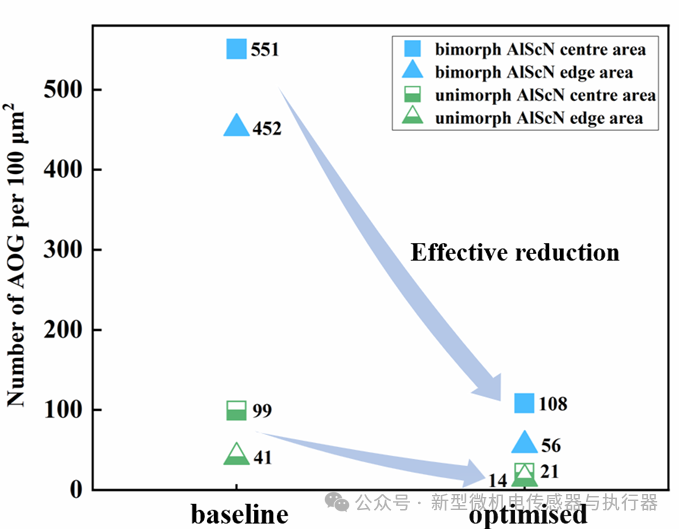

圖4 雙層結構與單層結構AlScN工藝基準值及優化值在100 μm2面積下的AOG數量對比
總結與展望
本論文采用DOE方法系統研究了沉積工藝參數對AlScN壓電薄膜性能的影響，在此基礎上，沉積的雙層壓電薄膜表面缺陷顯著減少，單位電壓縱向位移有所提升，且膜厚和應力均勻性均處于可控范圍內。證明了該工藝優化方法的有效性，為高性能壓電MEMS器件提供了解決方案。
論文鏈接：
https://doi.org/10.1016/j.sna.2025.116996
