深入解析串口通信及其調試實踐

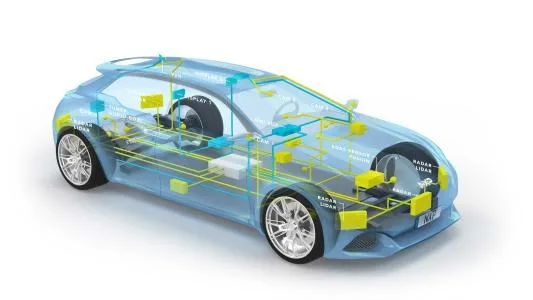

在現代汽車中，存在著數十甚至上百個電子控制單元（ECU）。這些ECU之間的通信需要復雜的高速網絡，但對于某些特定應用，串口通信依然是理想選擇：

1. 診斷與燒錄接口： 幾乎所有ECU在開發和生產階段都預留了UART接口，用于輸出底層調試日志（Debug Log）、進行固件燒錄（ISP）和診斷故障。這是工程師與ECU“對話”的最直接窗口。




2. 與車載信息娛樂系統（IVI）的通信： 許多外設模塊，如T-Box（遠程信息處理器）、自動駕駛域控制器（ADCU）、或傳統的收音機模塊，常通過UART與主機交換簡單的控制指令和狀態數據。




3. 與HMI設備的通信： 儀表盤、中控屏幕等顯示單元有時會通過UART接收來自主控MCU的更新數據。




4. 低成本傳感器數據讀取： 對于一些速率要求不高的傳感器（如早期的GPS模塊），UART是極其經濟高效的通信方式。




其核心優勢在于協議簡單、軟硬件實現成本極低、點對點通信穩定可靠。

2.1 UART 基本定義

UART（Universal Asynchronous Receiver/Transmitter，通用異步接收器 / 發送器）并非傳統意義上的 “通信協議”，而是微控制器中用于實現串行數據傳輸的物理電路或獨立集成電路。它的核心功能是在設備間建立低成本、簡潔的串行數據交互通道，廣泛應用于汽車 ECU（電子控制單元）、嵌入式設備等場景，是車載內部通信中連接微控制器與傳感器、執行器的重要技術之一。

物理層與電氣標準

在車載環境中，常見的串口電氣標準并非傳統的RS-232，而是：

• TTL UART： 最常見的形式。邏輯高電平為3.3V或5V，邏輯低電平為0V。直接在ECU板內或板間短距離連接時使用。




• RS-485： 采用差分信號傳輸，具有強抗共模干擾能力，非常適合車載環境下的長距離、噪聲干擾大的通信場景，支持多點總線結構。




2.2UART 核心工作原理

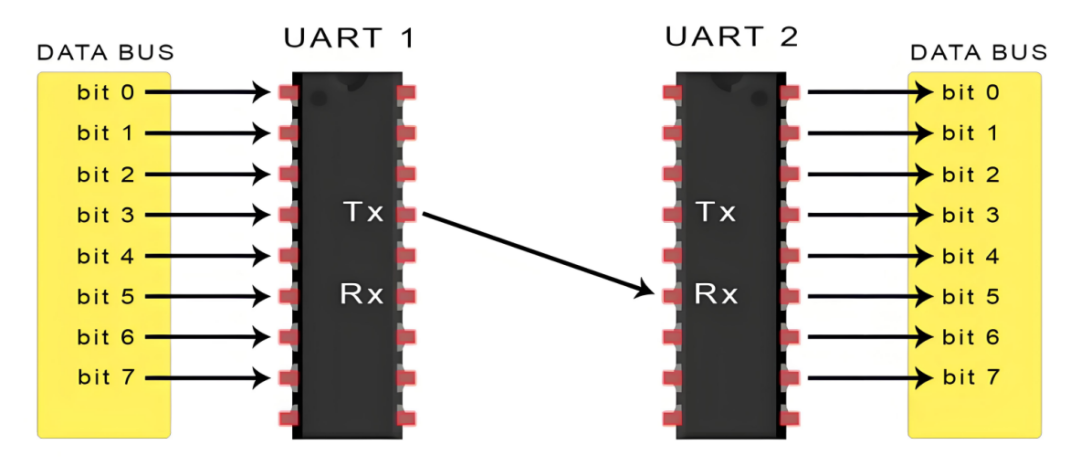

1. 通信鏈路結構

UART 采用 “點對點” 直接通信模式，僅需 2 根信號線即可實現雙向數據傳輸：

• Tx 引腳：發送端（Transmit），用于輸出串行數據；




• Rx 引腳：接收端（Receive），用于輸入串行數據；

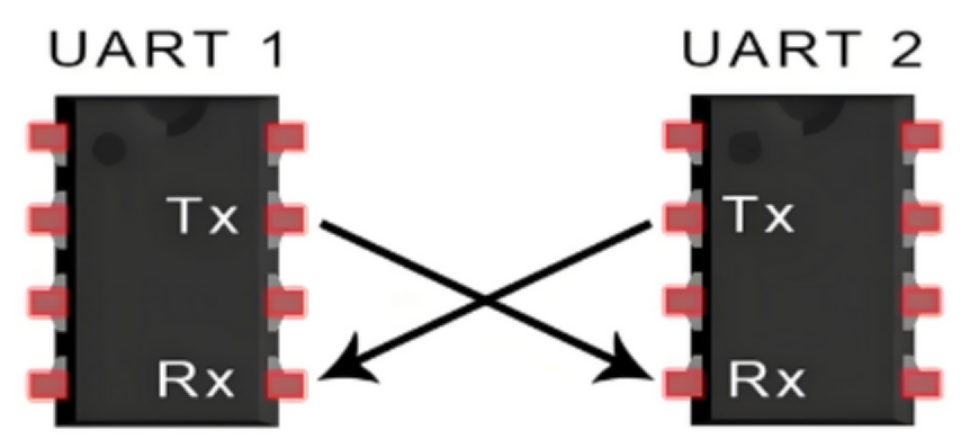

• 通信時，需將設備 A 的 Tx 與設備 B 的 Rx 交叉連接，設備 A 的 Rx 與設備 B 的 Tx 交叉連接，確保數據單向有序傳輸。

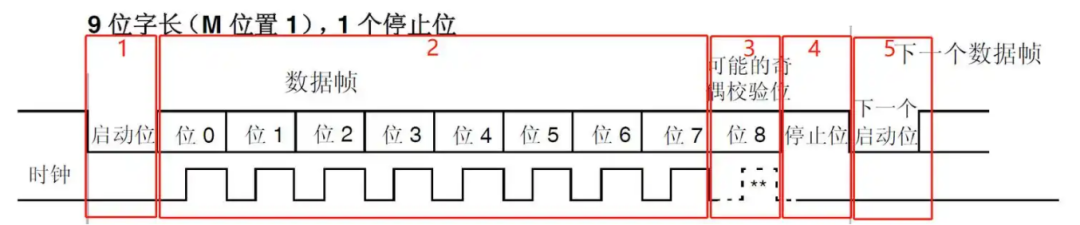

2. 數據幀格式

UART 無需時鐘信號同步（區別于 SPI、I2C 的同步通信），而是通過 “數據包幀結構” 實現時序匹配：

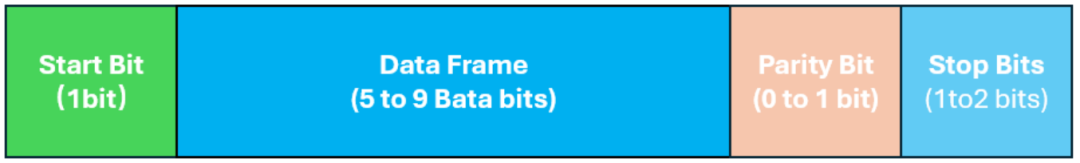

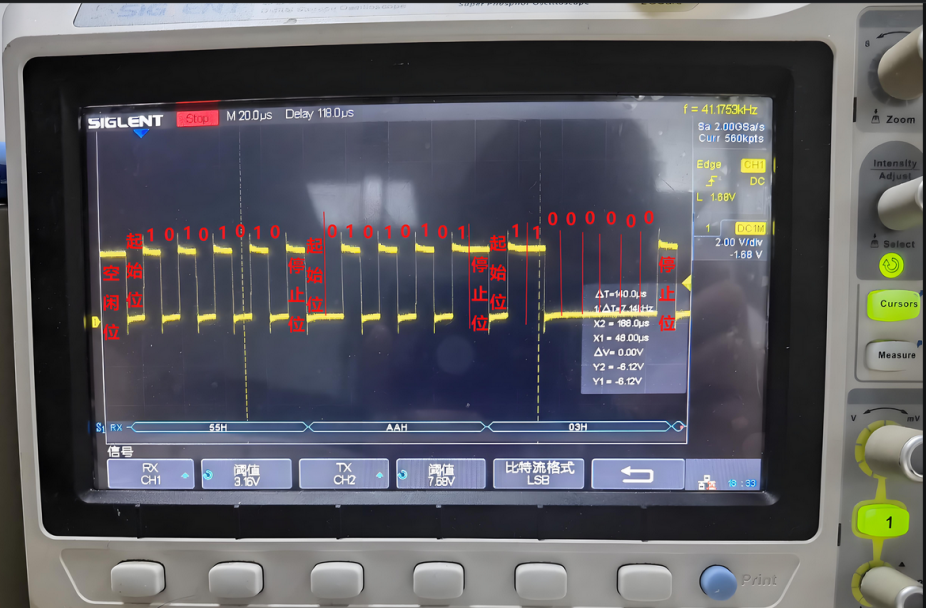

一個標準的UART數據幀包含：“1 個起始位 + 5~9 個數據位 + 1 個可選奇偶校驗位 + 1~2 個停止位”；

Packet

• 起始位（Start Bit）：1位，傳輸開始標志，將總線從空閑時的高電平拉低 1 個時鐘周期；




• 數據位（Data Frame）：5-9位，實際傳輸的有效數據（如 8 位 ASCII 碼），可根據需求配置位數；




• 校驗位（Parity Bit）：可選，用于簡單的錯誤檢測（奇校驗、偶校驗或無）。




• 停止位（Stop Bit(s)）：1位、1.5位或2位，傳輸結束標志，將總線拉回高電平并保持 1~2 個時鐘周期。









3. 關鍵參數：三要素

要使兩個設備通過UART成功通信，必須保證以下三個參數完全匹配：

• 波特率（Baud Rate）： 雙方需約定相同的波特率（數據傳輸速率，單位 bps），允許誤差不超過 10%（每秒傳輸的符號數，常見的有9600bps, 19200bps, 115200bps等）。波特率不一致是導致亂碼的最主要原因。




• 數據位（Data Bits）：8




• 停止位（Stop Bits）：1

此外，還需確認流控（Flow Control），在車載應用中多為None（無流控）。

4. 數據傳輸流程

1. 發送端 UART 接收來自 CPU 的并行數據，按幀結構添加起始位、校驗位、停止位，轉換為串行數據；




2. 串行數據通過 Tx 引腳傳輸至接收端的 Rx 引腳；




3. 接收端 UART 以約定波特率采樣數據，識別起始位后逐位讀取數據；




4. 接收端剔除幀結構中的起始位、校驗位、停止位，將串行數據還原為并行數據，傳輸至接收端 CPU。

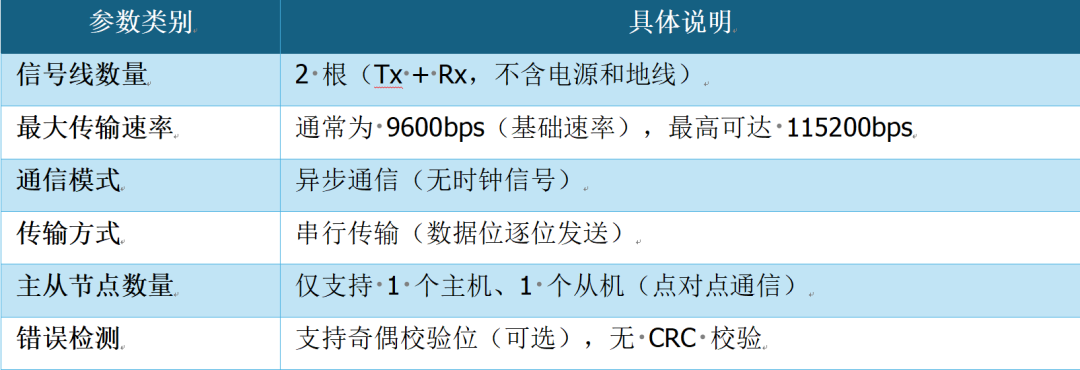

5. UART關鍵技術參數

1. 問：UART 在硬件連接上最顯著的優勢是什么？




   答：UART 硬件連接極簡，僅需 2 根信號線（Tx 和 Rx）即可實現雙向數據傳輸，無需額外時鐘線（如 SPI 的 SCLK、I2C 的 SCL）或片選線（如 SPI 的 CS），大幅減少了車載 ECU 內部的線束數量，降低了布線復雜度和硬件成本，尤其適合空間受限的嵌入式場景。




2. 問：UART 的 “異步通信” 特性帶來了哪些便利？

   答：異步通信的核心優勢是 “無需時鐘同步”—— 雙方無需通過時鐘信號校準傳輸時序，只需預先約定相同的波特率（允許 ±10% 誤差）即可通信。這一特性減少了信號線數量，同時避免了時鐘信號干擾導致的同步問題，簡化了多設備間的通信配置，尤其適合傳輸頻率固定、數據量不大的場景（如車載傳感器的狀態上報）。




3. 問：UART 如何保障數據傳輸的準確性？

   答：UART 通過 “奇偶校驗位” 實現基礎錯誤檢測：發送端在數據幀中添加 1 個奇偶校驗位（奇校驗 / 偶校驗），接收端通過計數數據位中 “1” 的個數，判斷是否與校驗位匹配 —— 若不匹配，則說明傳輸存在錯誤。此外，UART 的 “起始位 + 停止位” 幀結構也能幫助接收端準確識別數據幀的邊界，避免數據錯位。




4. 問：UART 在兼容性和通用性上有什么特點？

   答：UART 是嵌入式領域最經典、應用最廣泛的串行通信技術之一，具有極強的通用性：




1. 幾乎所有微控制器（MCU）都集成了 UART 模塊，無需額外外接芯片；




2. 相關技術資料、開發工具（如串口助手）極為豐富，開發人員上手門檻低；




3. 支持 5~9 位數據位配置，可適配不同數據格式（如 8 位 ASCII 碼、9 位自定義數據），兼容各類傳感器、執行器的通信需求。




5. 問：UART 的通信范圍和節點數量是否受限？

   答：是的，UART 存在兩個關鍵限制：




1. 節點數量：僅支持 “點對點通信”，即 1 個主機對應 1 個從機，無法像 I2C 那樣連接多個從機，也無法像 CAN 總線那樣實現多主機通信；




2. 傳輸距離：受波特率影響，波特率越高，傳輸距離越短（如 9600bps 時傳輸距離約 10 米，115200bps 時僅數米），因此主要用于車載 ECU 內部或近距離設備間的通信（如 MCU 與本地傳感器），不適合長距離傳輸。




6. 問：UART 在車載 ECU 設計中，通常用于哪些場景？

   答：UART 在車載 ECU 中主要用于 “低速率、近距離、點對點” 的內部通信，典型場景包括：





1. 車載傳感器（如溫度傳感器、光照傳感器）向 ECU 上報狀態數據；





2. ECU 與調試工具（如電腦）的調試通信（通過 USB 轉 UART 模塊讀取日志）；





3. 簡單執行器（如小型電機、LED 指示燈）的控制指令傳輸。




   其核心原因是這些場景對傳輸速率要求不高（通?！?15200bps），且無需多節點通信，恰好匹配 UART 的技術特性。





7. 問：相比 SPI 和 I2C，UART 的核心劣勢是什么？




   答：UART 的核心劣勢集中在 “傳輸效率” 和 “多節點支持” 上：





1. 傳輸速率較低：最高 115200bps，遠低于 SPI（最高 10Mbps）和 I2C（最高 5Mbps），不適合傳輸大量數據（如車載攝像頭的圖像數據）；




2. 不支持多節點：僅能點對點通信，無法像 I2C 那樣通過尋址連接 1008 個從機，也無法像 CAN 總線那樣實現多主機數據交互；




3. 錯誤檢測能力有限：僅支持奇偶校驗（僅能檢測 1 位錯誤），無 CRC 校驗（如 I2C、CAN），對復雜干擾場景的容錯性較弱。

串口調試是定位車載通信問題的關鍵手段，需要遵循系統化的流程。

1. 調試工具準備

• 硬件工具：

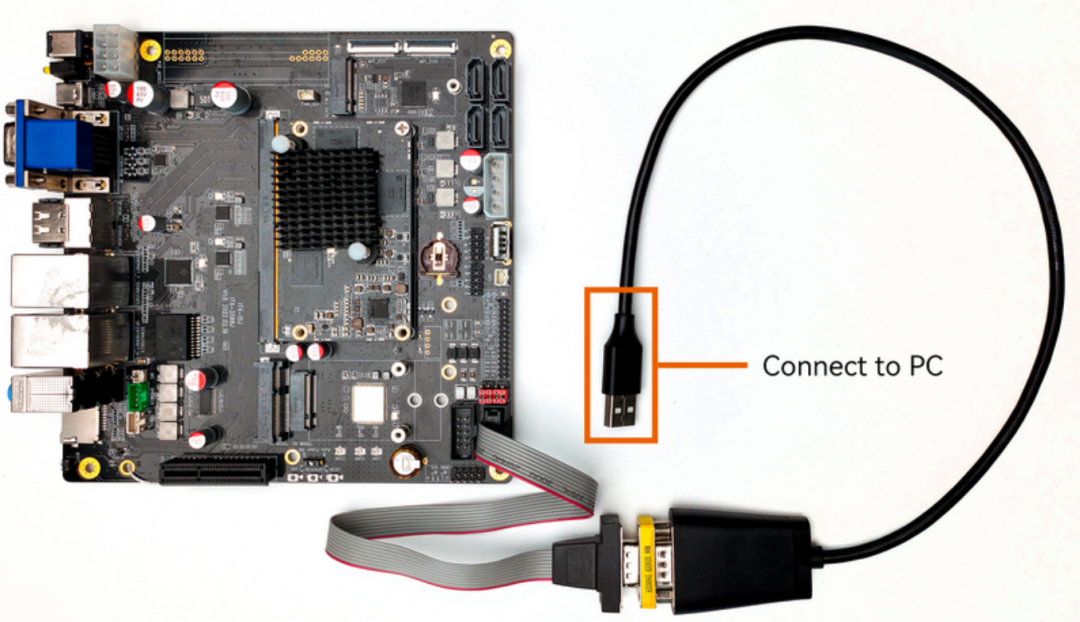

• USB轉串口線（USB-to-TTL Adapter）： 必備工具，用于將電腦USB口模擬成串口。選擇時需注意其支持的電壓電平（3.3V/5V）需與目標ECU匹配。




• 邏輯分析儀（Logic Analyzer）或示波器： 當軟件層面無法解決問題時，用于抓取物理線路上的實際波形，是判斷硬件故障的“終極武器”。




• 萬用表： 用于檢查線路通斷、測量電壓。




• 軟件工具：

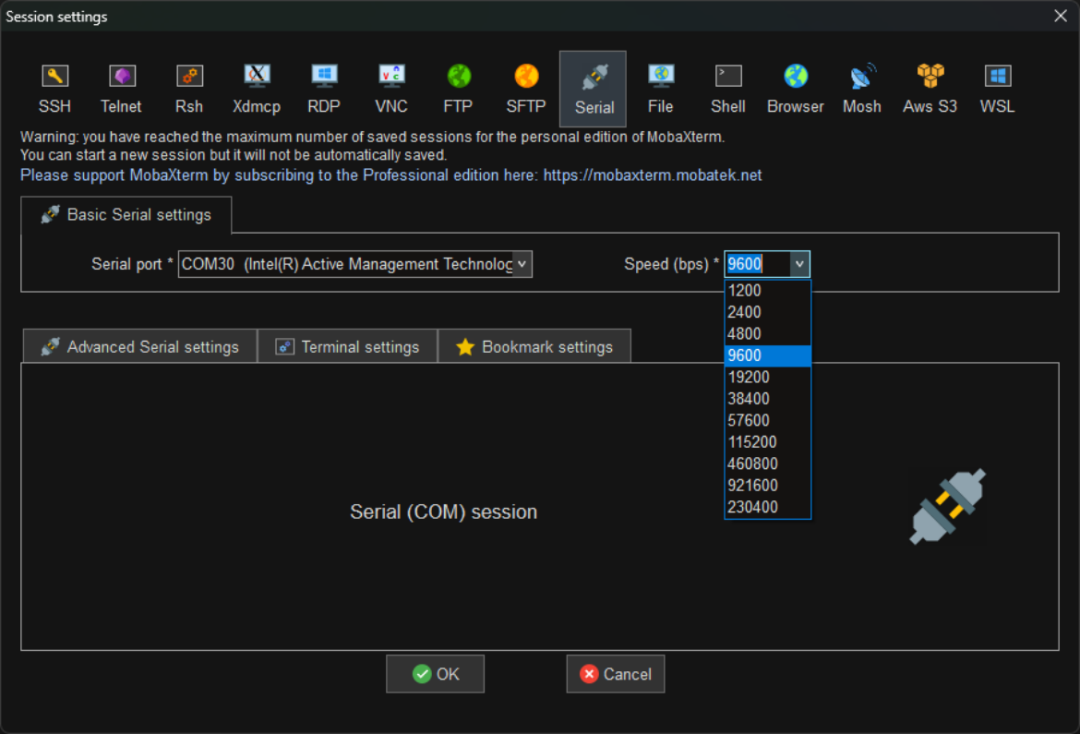

• 串口調試助手（Serial Port Utility）：如SecureCRT, Putty, MobaXterm，或者國產的串口獵人、AccessPort等。這是最核心的軟件工具。




• 終端軟件（Tera Term, Putty）：用于純文本交互。




• 日志記錄軟件：用于長時間抓取并保存通信數據，便于后續分析。

2. 調試流程與常見問題排查

步驟一：硬件連接確認

• 線序確認：確認USB轉串口線的TX、RX、GND引腳與目標板是否正確交叉連接（PC的TX接ECU的RX，PC的RX接ECU的TX，GND對接）。




• 電平確認：使用萬用表測量目標板的UART引腳電壓，確保與轉換器電平匹配，防止燒毀接口。




• 接口確認：確認連接的是正確的UART端口，而非類似的SWD/JTAG調試口。

步驟二：軟件參數配置

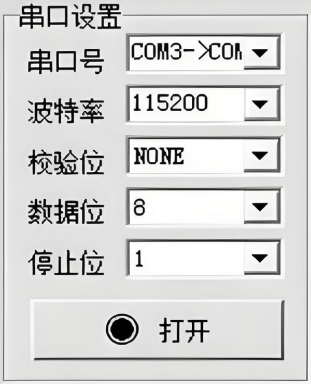

在串口調試助手中正確設置：

• 端口號（COM Port）： 在設備管理器中查看識別到的COM口號。




• 波特率、數據位、停止位、校驗位： 必須與目標ECU的軟件配置完全一致。




• 流控： 通常設置為“無”（None）。




步驟三：通信測試與數據分析

• 發送測試：向ECU發送一條已知功能的命令（如AT指令），觀察是否有預期響應。




• 接收監測：在不發送任何數據的情況下，觀察接收窗口是否有數據。這可能是ECU上電啟動打印的日志信息，是獲取調試信息的金礦。




• 數據解析：如果收到的是十六進制（HEX）數據，需結合通信協議文檔進行解析。好的調試助手都支持HEX顯示和發送功能。

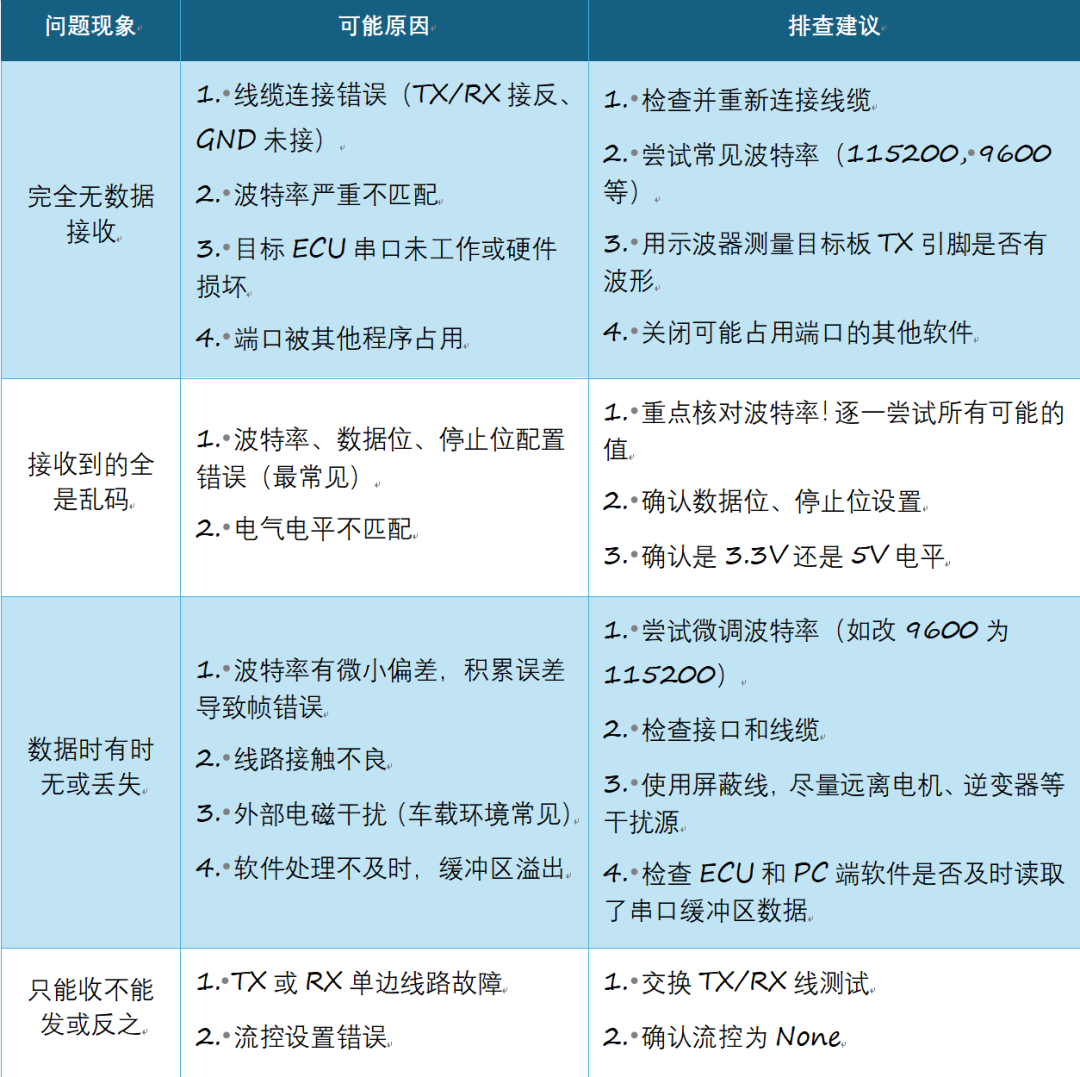

步驟四：常見問題與解決方案

1. 自動化與腳本： 使用高級調試工具（如SecureCRT的腳本功能）編寫自動化測試腳本，模擬大量重復操作，進行壓力測試和回歸測試。




2. 聯合調試： 在ECU的軟件中增加詳細的日志打印，通過串口輸出函數執行流程、變量值、錯誤代碼等，與PC接收到的數據聯動分析。




3. 數據記錄與復盤： 務必開啟調試助手的日志記錄功能。很多問題并非即時顯現，保存完整的通信日志便于事后深入分析間歇性故障。




4. 安全第一： 在連接調試器與帶電的車輛電路時，務必注意絕緣和短路風險，避免造成人身傷害或設備損壞。




串口通信作為一項經典技術，在復雜度日益增長的車載系統中依然保持著其獨特的價值和生命力。它是工程師進行底層調試、系統控制和數據監控的可靠橋梁。掌握扎實的串口通信原理，并遵循科學、系統的調試流程，能夠極大地提升解決車載通信問題的效率，保障車載電子系統的穩定開發和快速迭代。

未來，隨著車載網絡帶寬需求的爆炸式增長，串口可能逐漸從數據傳輸的角色中淡出，但其作為最基礎、最可靠的診斷和調試接口的地位，在可預見的將來仍將無法被取代。
