在導彈系統領域，微機電系統（MEMS）技術的應用十分廣泛，其核心目標是讓導彈的控制與導航功能具備更優的小型化、輕量化特性，同時顯著提升可靠性。
其中，MEMS 慣性測量單元（IMU）是核心應用部件，由微型陀螺儀與加速度計共同構成。即便在導彈高速機動、外部環境復雜的場景下，該單元仍能精準測量導彈的姿態、速度及位置信息，為慣性導航與制導系統提供關鍵數據支撐。
相較于傳統機械式慣導設備，MEMS 器件擁有結構簡化、抗振動與抗沖擊性能更強、功耗更低、成本易控制等優勢，因此特別適配一次性使用的戰術導彈與無人作戰平臺。
此外，MEMS 壓力傳感器主要用于監測發動機腔內壓力、導彈飛行高度及動態氣動參數，進而實現對推力的精準控制與飛行狀態的實時監控；MEMS 微執行器則可驅動舵面與噴管完成快速姿態修正，有效提升導彈的機動性與末段制導精度。
隨著制造工藝的持續進步，MEMS 器件正逐步整合更多傳感功能，推動導航、制導與飛行控制向高度一體化方向發展，這使得導彈在現代戰爭中擁有更高的打擊精度與作戰靈活性。

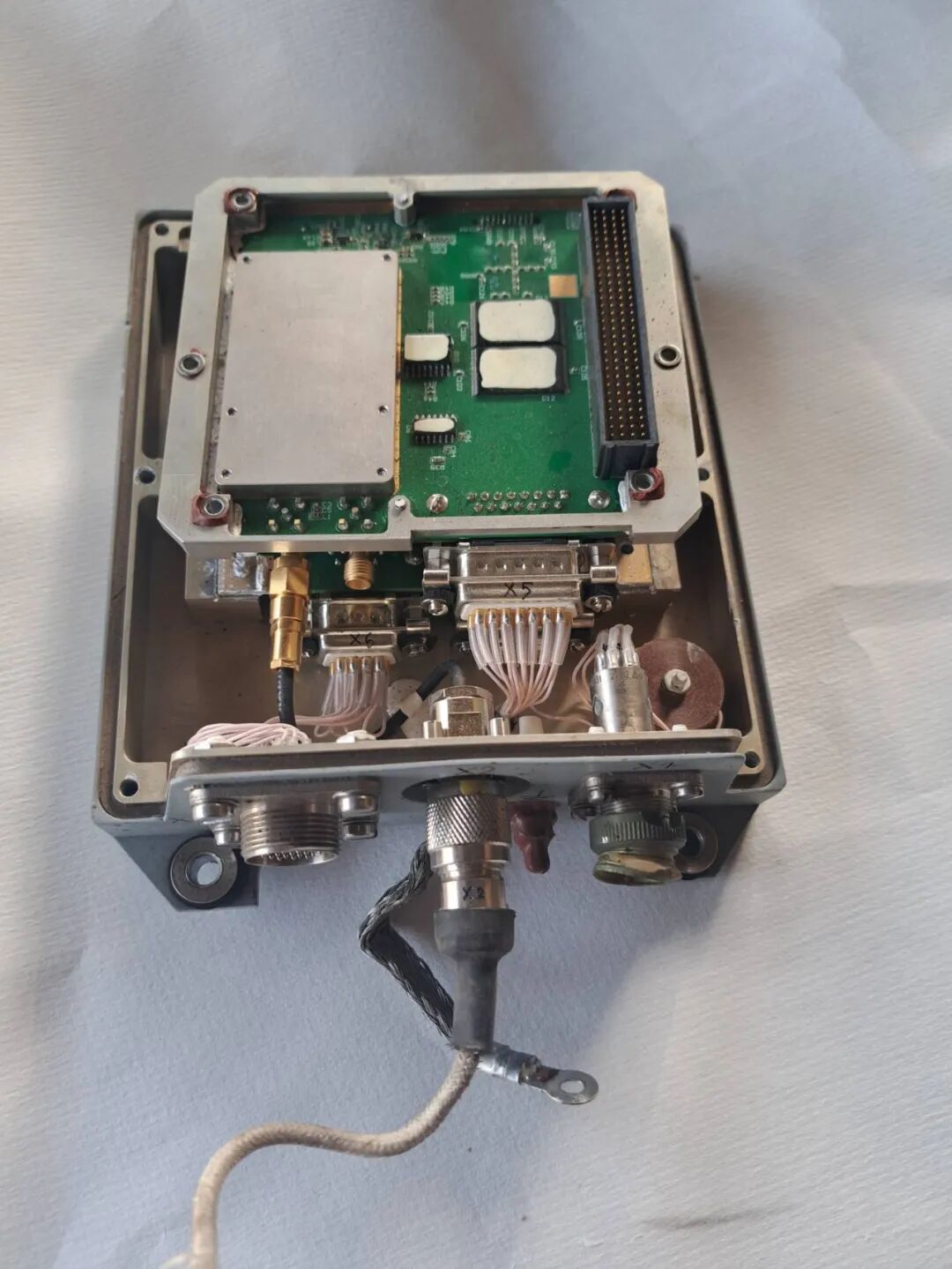

01、整機裝配配置

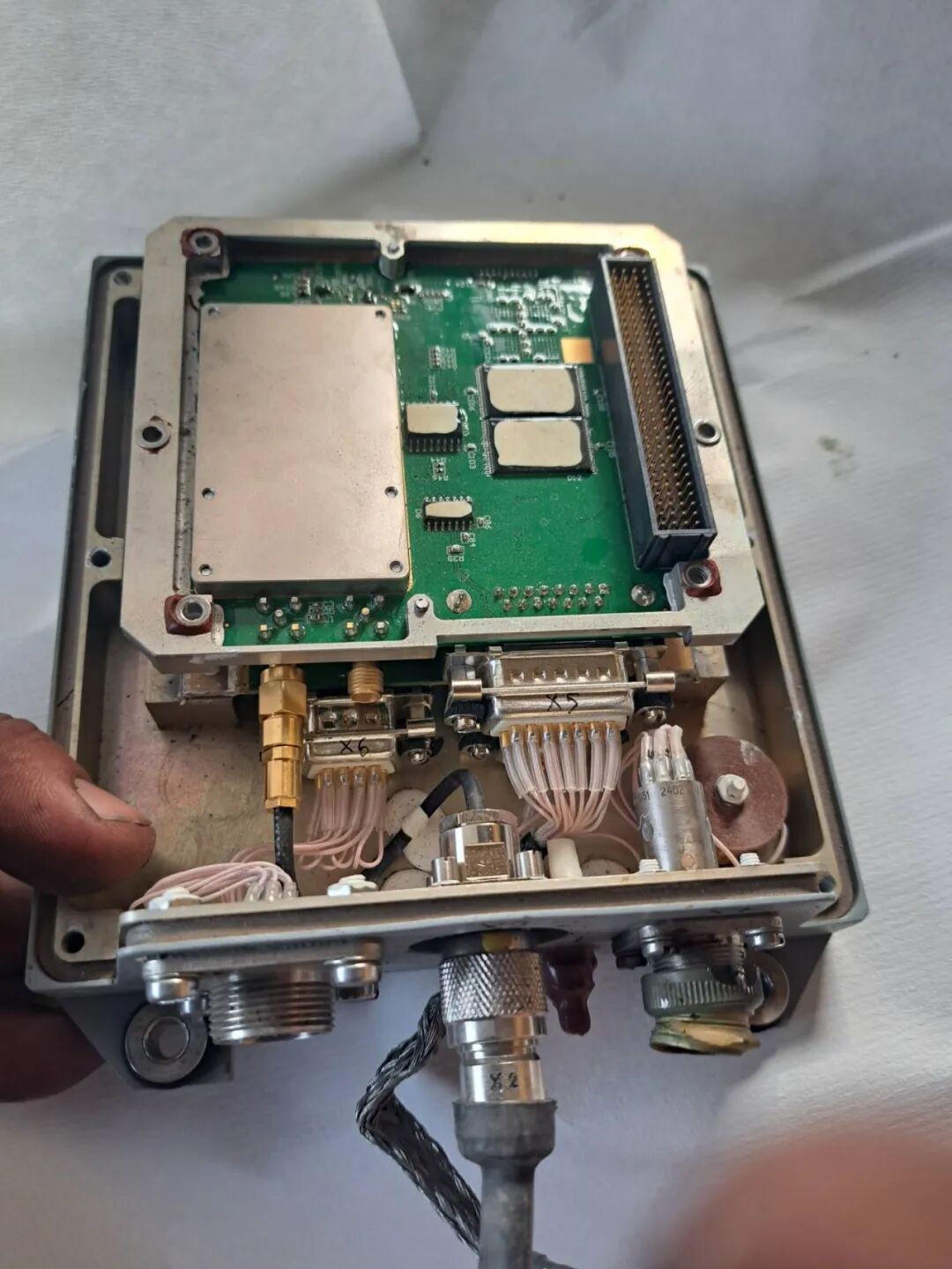

從圖片呈現的內容來看，該部件是一枚未爆炸俄羅斯火箭上拆解下來的導彈控制模塊，其頂蓋已缺失。模塊整體采用堅固金屬外殼設計，內部搭載了多層電路板。上層為一塊具備密封屏蔽功能的電子板，板身配備多個金屬屏蔽罩與一個高密度矩形連接器，結合結構特征可判斷，該層主要負責信號處理、姿態控制或?qū)Ш接嬎愎ぷ鳌?/span>
下層則清晰可見 RF 同軸接口、軍規圓形多針連接器以及成束的屏蔽導線，這表明該層可與外部傳感器、舵機執行器及通信系統實現連接。整體設計圍繞抗振動、耐高過載與保障信號可靠傳輸展開，以滿足導彈飛行環境的嚴苛要求。

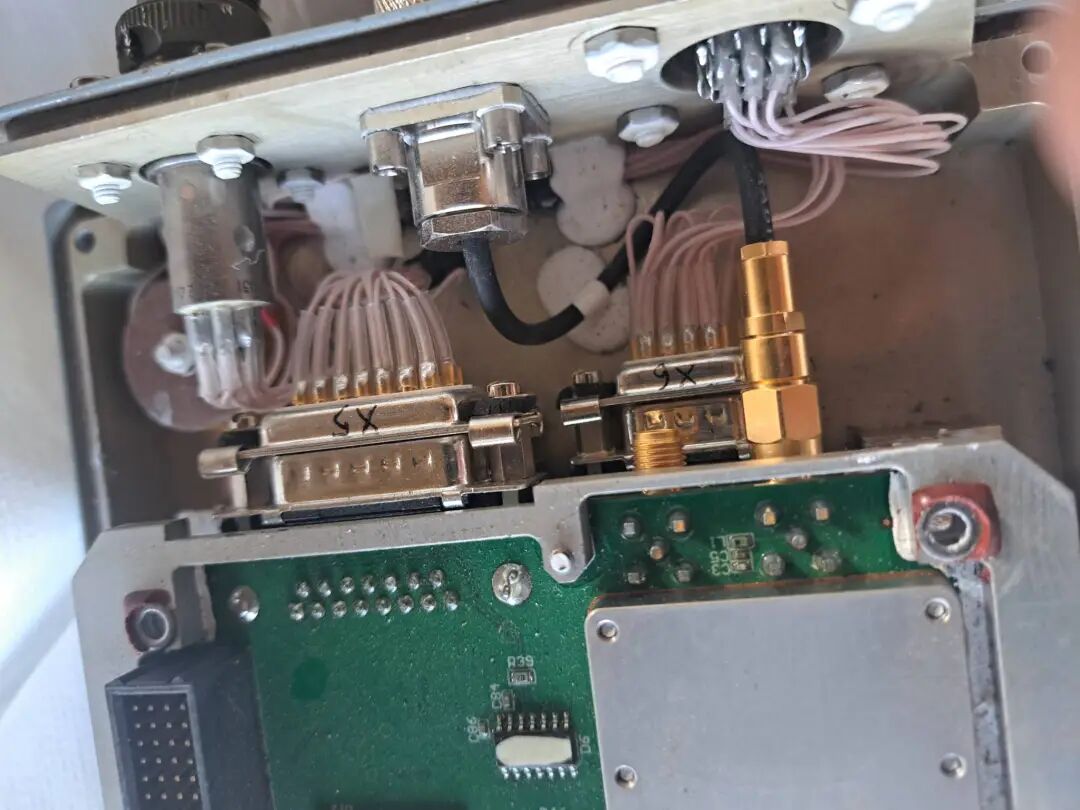

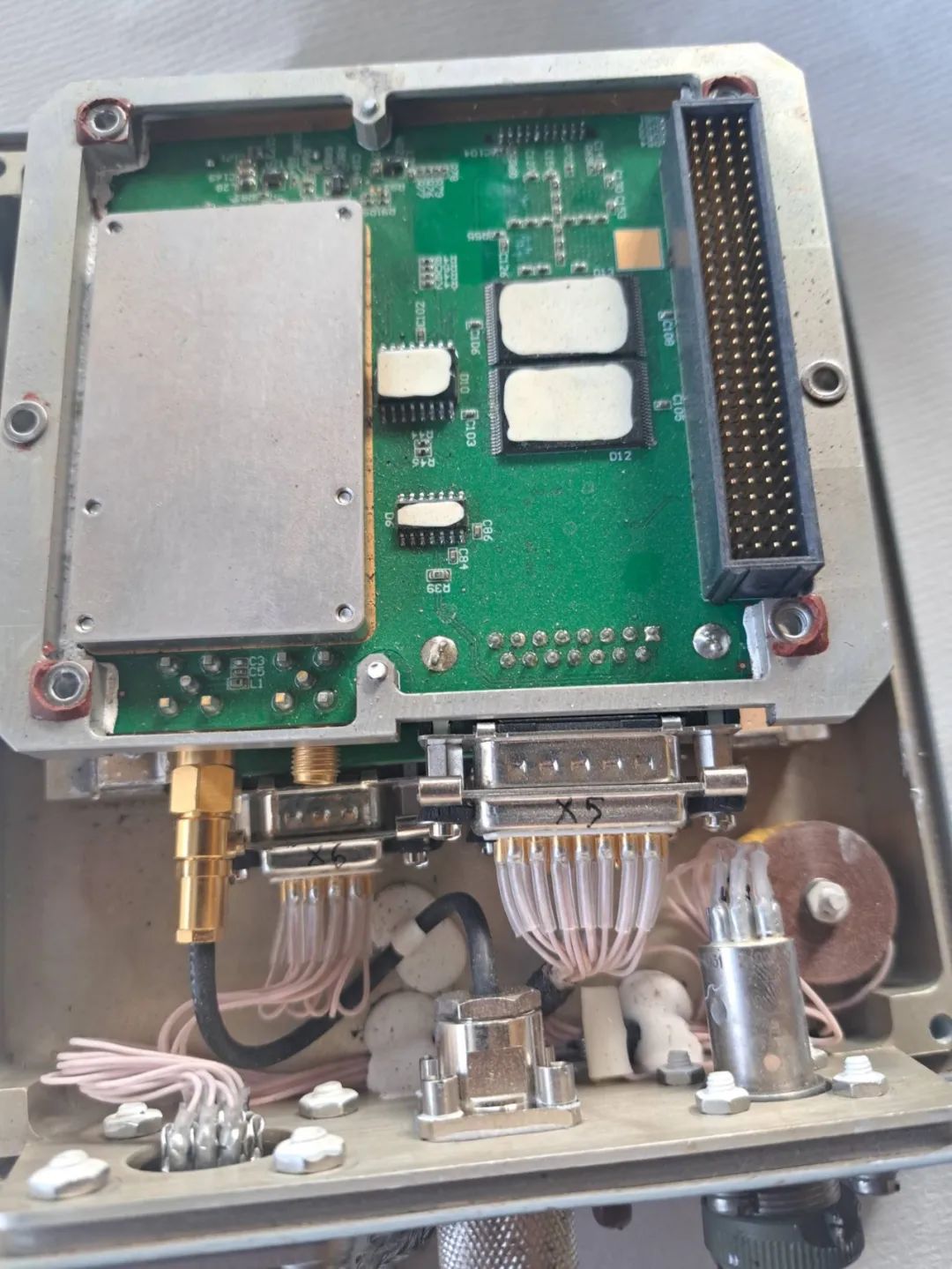

02、控制接線圖&射頻接線
該模塊的接口完整、裝機內部狀態完好，且標注有清晰的序號標識（如 X5、X6 等）。
03、面板接口焊線結構組成
從圖片細節看，這個導彈控制模塊內部的螺釘、接插件都采用了點膠工藝。
這種點膠主要有幾個作用：

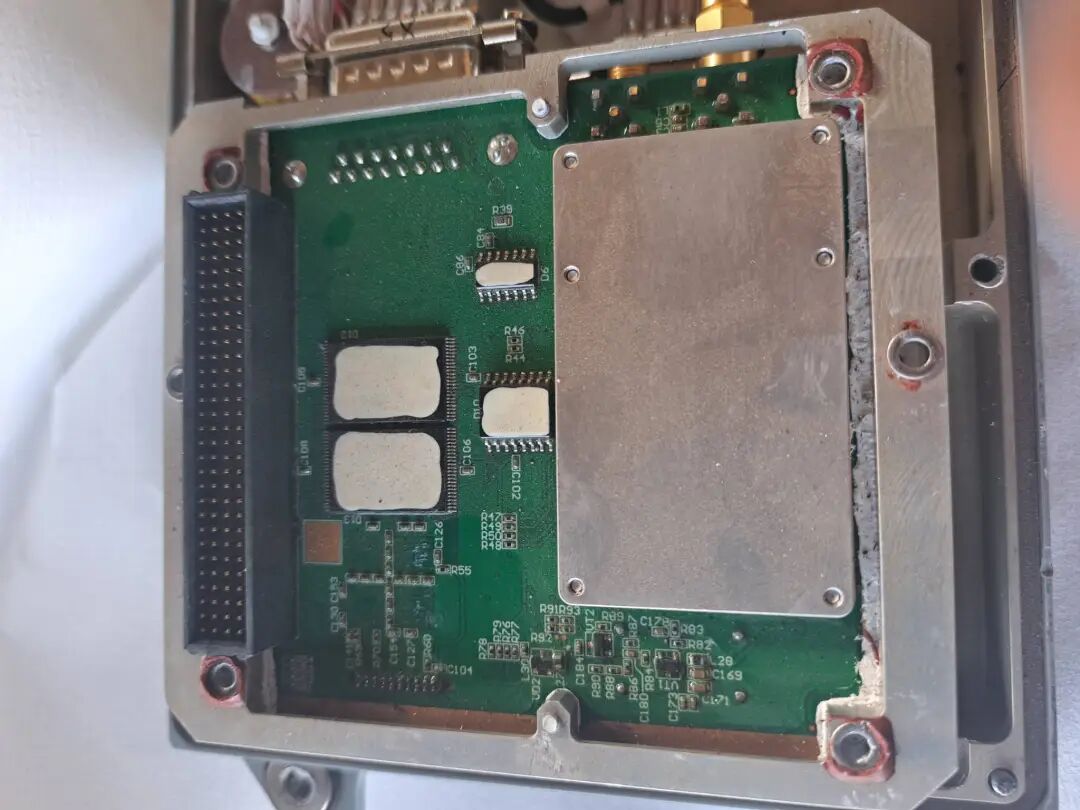

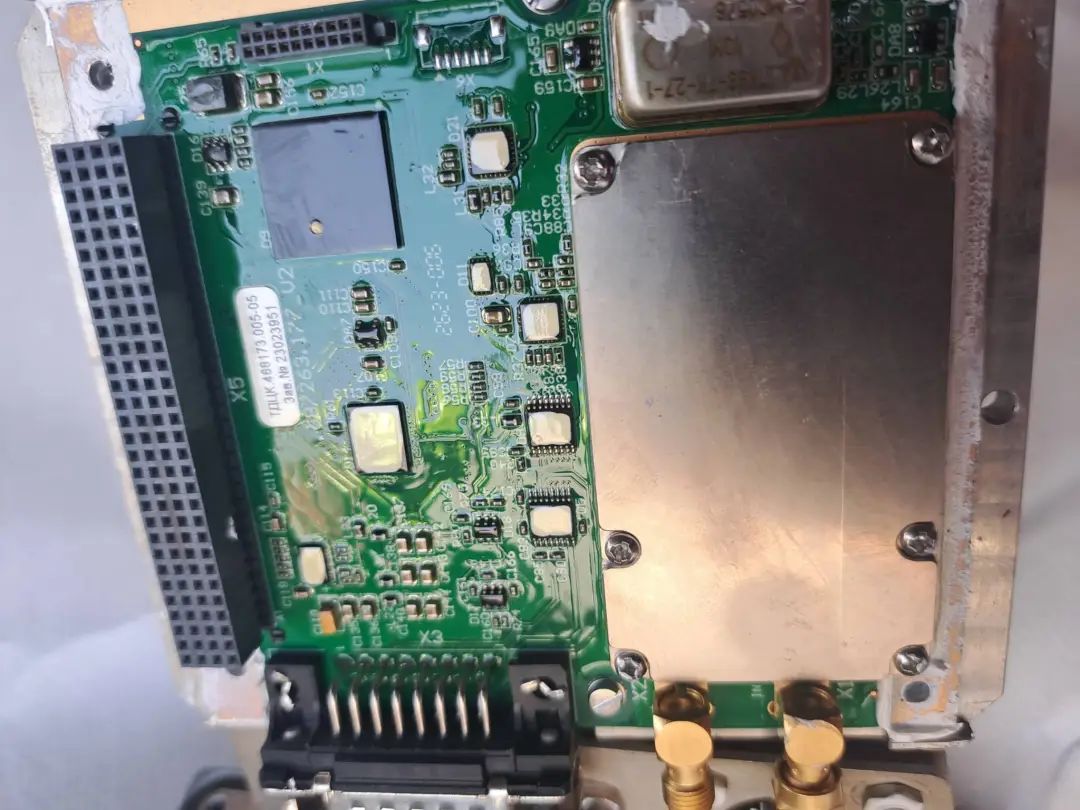

04、三防漆涂覆工藝
從該圖片可判斷，導彈控制模塊的電路板整體涂覆了三防漆（Conformal Coating）。在導彈與航空電子設備中，這類涂層的核心作用包括：
防潮防鹽霧：有效隔絕水汽、鹽霧等腐蝕性介質，防止電路在飛行與儲存階段發生腐蝕損壞。
防塵和防霉：阻擋微塵沉積與霉菌滋生，避免由此引發的電路短路或性能衰減問題。
抗振動和應力緩沖：增強電子元件的機械固定效果，進一步提升導彈在發射與飛行過程中的設備可靠性。
耐高低溫和電氣絕緣：即便在極端溫度變化或高壓環境下，仍能保持穩定性能，同時保障電氣絕緣性。
這類涂層通常選用丙烯酸、聚氨酯或硅膠類材料，通過噴涂或浸涂工藝完成涂覆，是保障導彈電子模塊環境適應性與使用壽命的關鍵環節。

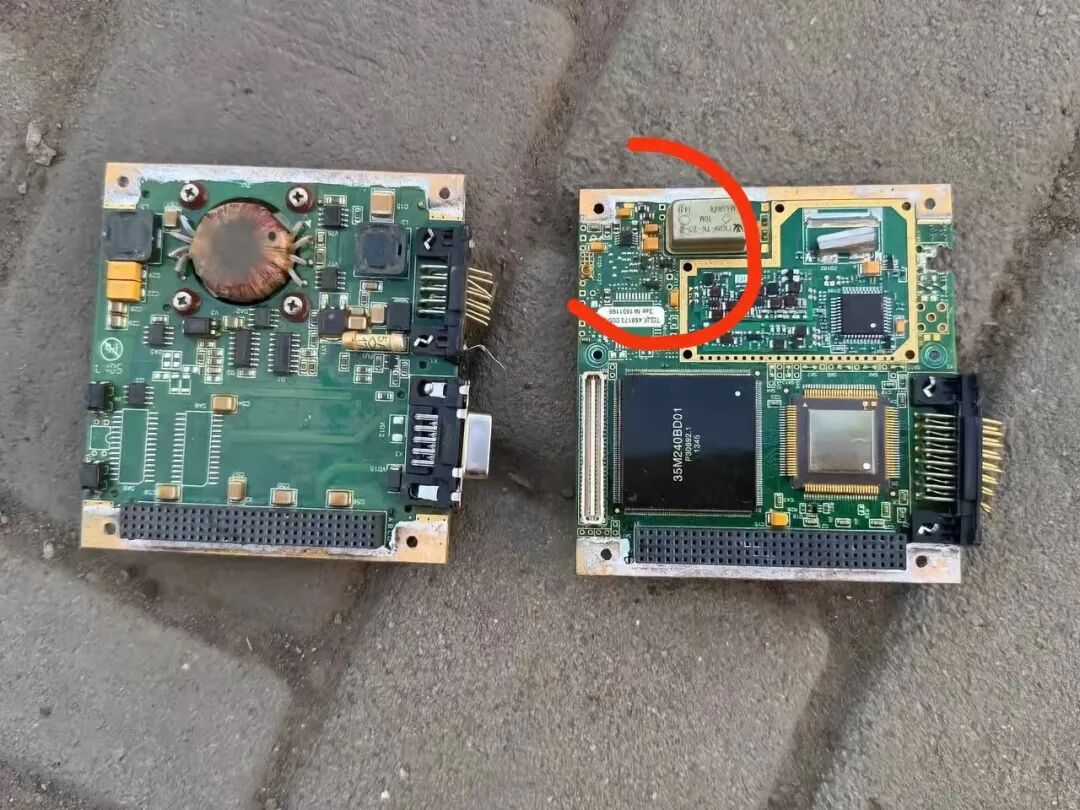

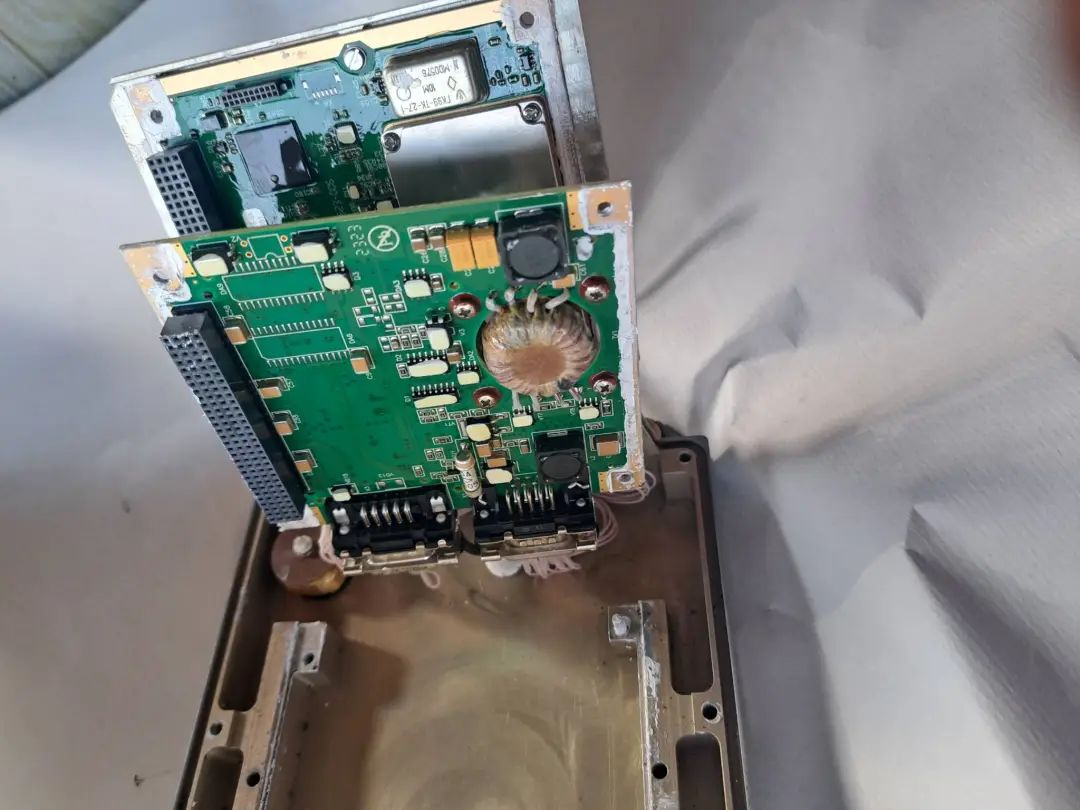

05、上下結構組合結構（電源板卡&射頻板卡）
該模塊符合 MIL?DTL?55302 認證標準，具備出色的極端環境耐受能力：可承受 10?Hz–2?000?Hz 頻率范圍的振動、500?g 的沖擊載荷，同時能在 —65?°C 至 + 125?°C 的溫度區間內穩定工作。

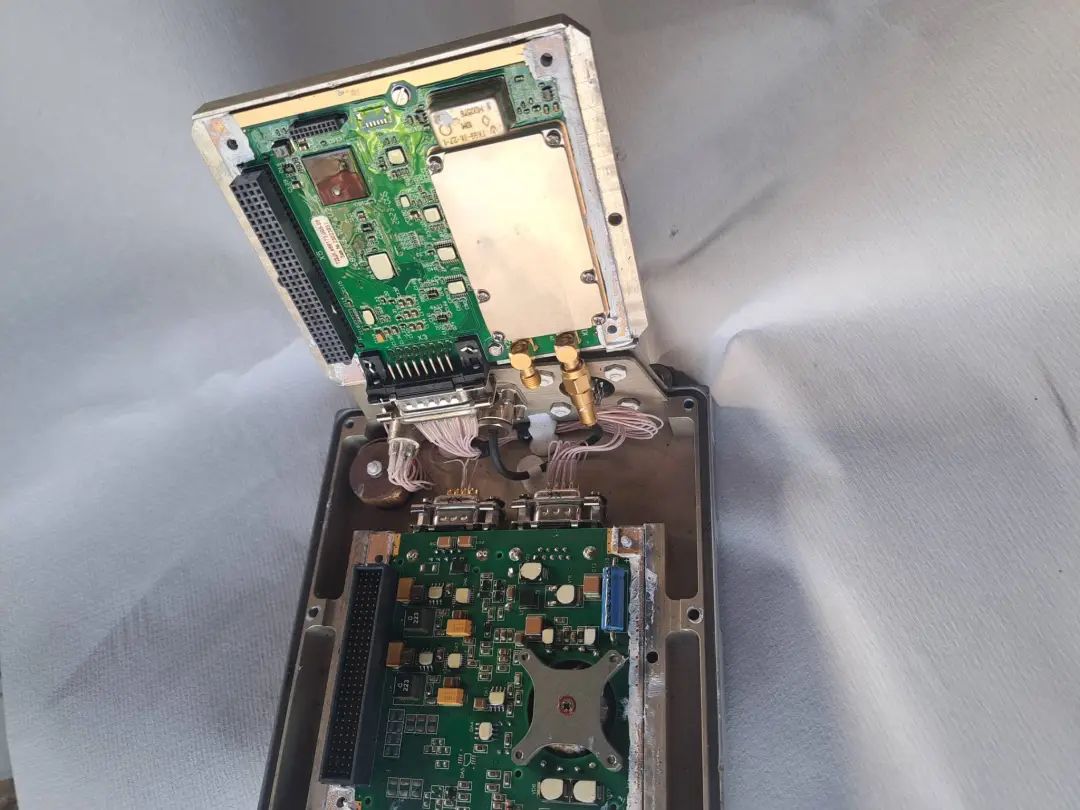

06、上下結構板卡對插展示
圖片中的黑色矩形連接器，極有可能是符合 MIL?DTL?55302 認證標準的矩形 PCB 插座，例如 AirBorn 品牌的 W 系列產品。這類連接器專門用于極端環境下的信號與電源配線連接，兼具高可靠性、多針配置優勢與軍規級機械性能。

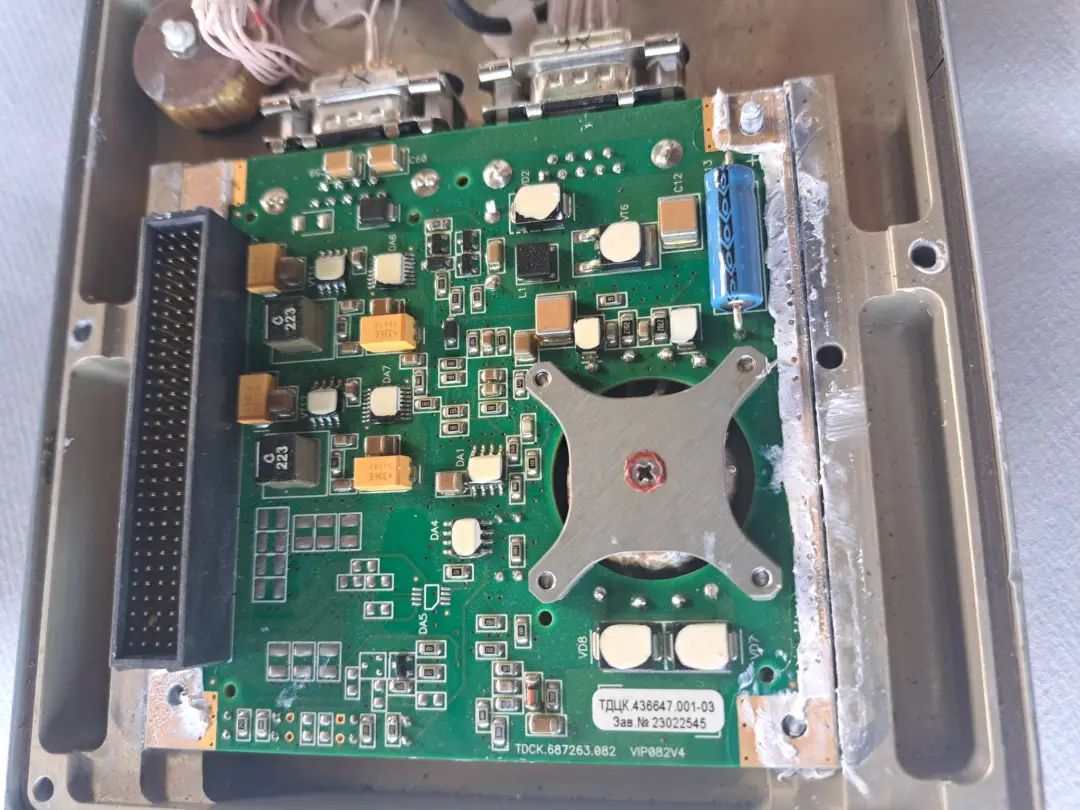

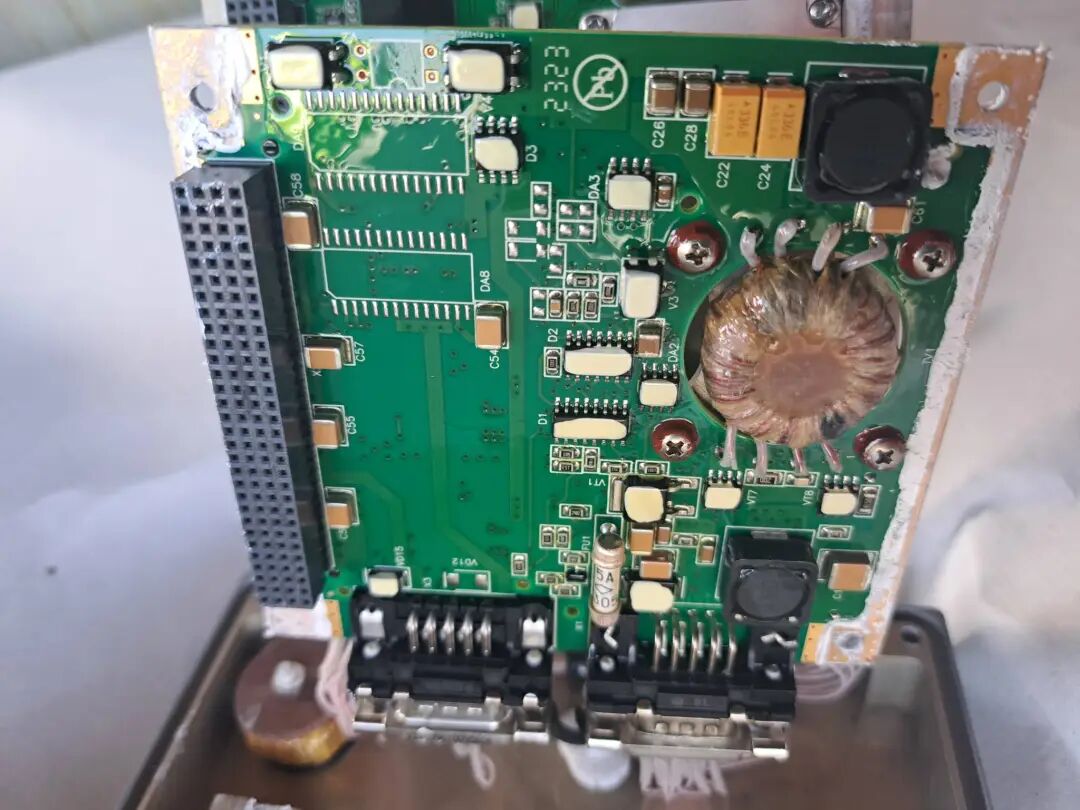

07、電源板DCDC（線性電源）布局
從模塊結構來看，中間部件疑似線圈變壓器，該部件助力線性電源實現較高的電壓精度。通常情況下，線性電源的穩壓精度比開關電源或可控硅電源高出 1-3 個數量級，足以滿足對電壓精度有嚴苛要求的應用場景。
08、體積大、重量重（變壓器特寫）
為滿足功率傳輸與變壓需求，在低頻工作場景下，變壓器需要配備體積更大的鐵芯，并纏繞更多的繞組匝數，這直接導致變壓器的體積與重量偏大，整體顯得較為笨重。不僅不便于攜帶與安裝，也對設備的小型化設計造成一定限制。
09、接口控制線特寫布局（焊接后熱縮管套裝）
該模塊對應的輸入電壓范圍相對較窄，通常僅在 200V-240V 之間：若輸入電壓低于此范圍，可能導致輸出電壓不足；若輸入電壓高于此范圍，則存在變壓器燒毀的風險。
10、散熱墊片（芯片特寫）
諸如電子顯微鏡、光譜分析儀、示波器等精密儀器，對電源的精度與紋波控制要求極高 —— 只有高精度、低紋波的電源，才能保障測量與實驗結果的準確性，而線性電源變壓器恰好能滿足這類需求。

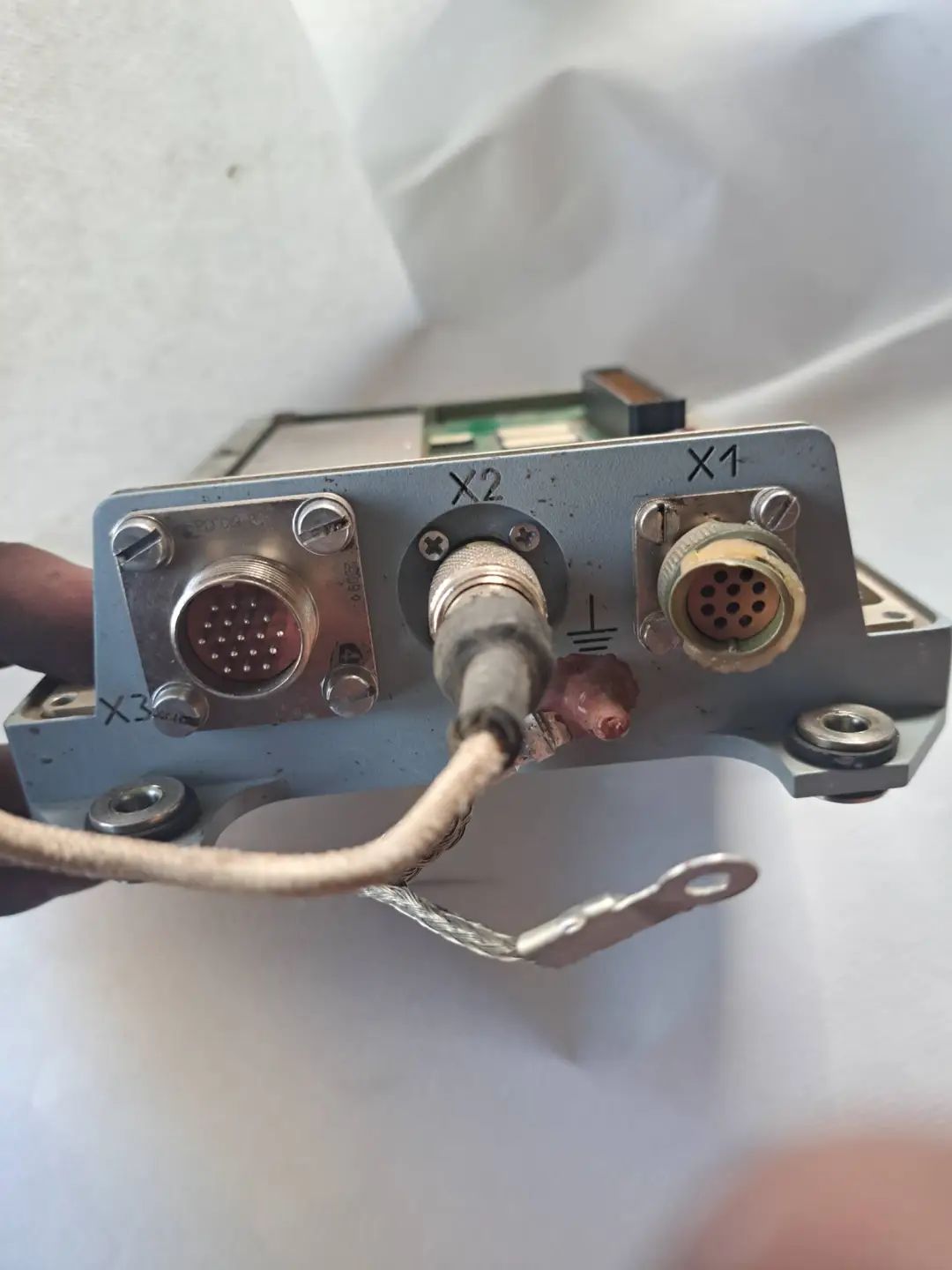

11、接地片（接口裝置特寫），航插航空連接器
控制線的一端連接至接地焊片，該設計的核心功能在于實現屏蔽與參考地作用。
在導彈這類高干擾環境中，控制線易受到電磁噪聲的耦合與干擾，接地焊片可為其提供穩定的低阻抗回路，使外層屏蔽層或多余干擾電流能快速泄放到機體地，從而減少對信號線的串?dāng)_與噪聲影響；同時，該設計還能起到抗靜電、防止高頻信號泄漏的作用。通過這一設計，可有效提升控制信號的完整性與抗干擾能力，確保導彈飛控系統與執行系統穩定可靠運行。

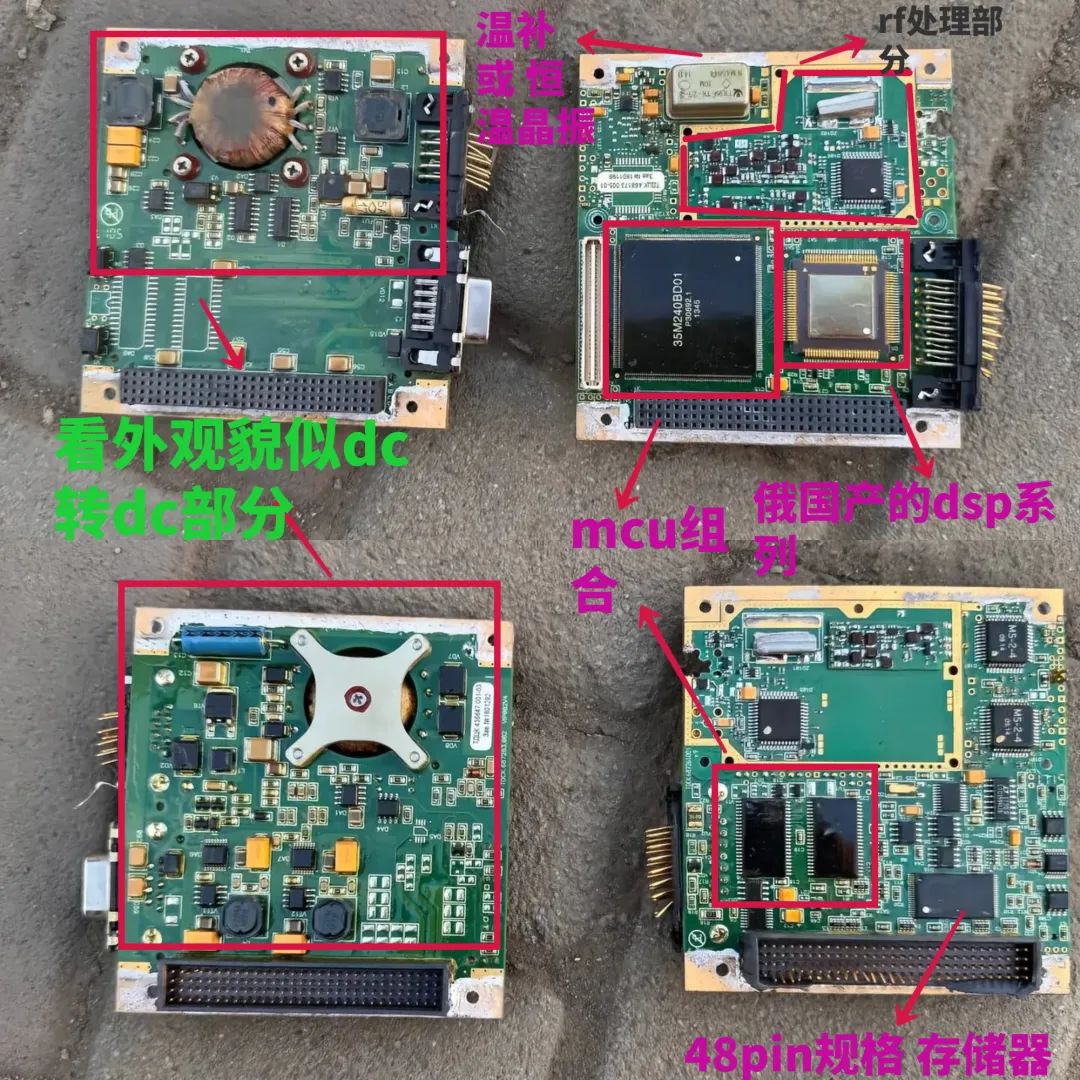

12、解讀（僅供參考）
在對穩定性與可靠性有較高要求的工業控制系統中（例如自動化生產線、數控機床），線性電源變壓器能夠為控制電路、傳感器等設備提供穩定運行保障，因此應用較為廣泛。
13、解讀（僅供參考）版本
像醫用電子儀器、醫療影像設備等醫療領域設備，既需要電源保障自身穩定工作，也需兼顧患者安全 —— 線性電源變壓器具備的高穩定性與低干擾特性，使其在醫療領域獲得了廣泛應用。
14、解讀（僅供參考）

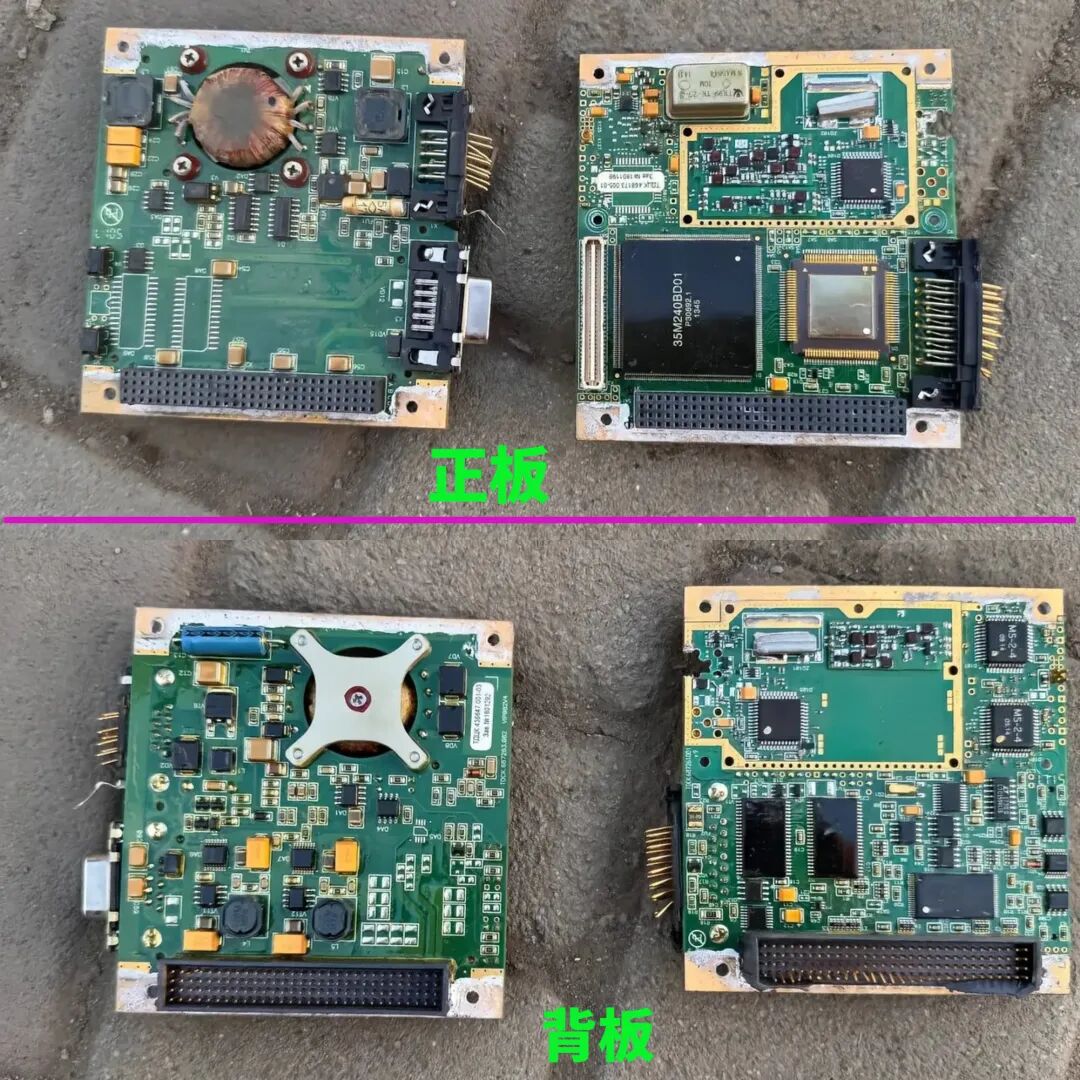

（該模塊）包含正面與背面雙重結構。
