如何判斷和改善涂布烘箱內部風速分布的均勻性

在鋰電池制造過程中，涂布烘箱是極片生產流程中極為關鍵的設備之一。烘箱內風速分布的均勻性，直接關系到極片干燥質量與性能穩定性。如果風速分布不均勻，極易引發極片干燥不均、涂層厚度差異大甚至出現局部缺陷，影響電池整體性能表現。如何判斷涂布烘箱內部風速分布的均勻性，并采取有效措施進行優化，已成為鋰電池制造企業亟需解決的技術難題。

本文將從烘箱結構及工作原理入手，通過深入解析影響風速分布均勻性的主要因素，并結合實際經驗與數值模擬研究成果，為大家提供切實可行的優化措施。

一、干燥烘箱結構及工作原理

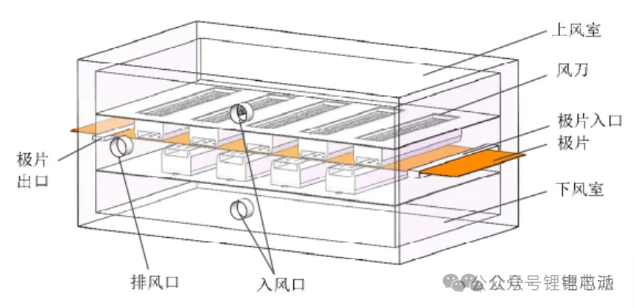

涂布烘箱是鋰電池極片制造工藝中的關鍵設備之一，其核心任務是利用熱空氣對涂布漿料進行均勻、快速的干燥。當前，廣泛應用的懸浮式烘箱主要由上下風室、風刀、導流板、入風口、排風口及加熱系統組成。

烘箱的工作原理為：加熱后的空氣通過入風口進入風室，經由風刀的均流篩孔及狹縫口噴出，形成高速均勻的熱風射流沖擊極片表面。上下交錯布置的風刀在烘箱內形成穩定的氣流場，使極片在無托輥支撐的狀態下以正弦波形“懸浮”前進，實現高效且均勻的干燥效果。

然而，理想情況下的均勻風速分布在實際生產中并不易實現。烘箱內部結構及風刀布局稍有不合理，便會造成風速場分布不均，給極片干燥效果帶來負面影響，甚至導致廢品率升高、性能不穩定等嚴重問題。因此，深入理解烘箱內部風速的分布特性，對提升產品品質至關重要。

二、烘箱中風速的分布狀況

為了實現極片干燥質量的穩定性，必須確保烘箱內部的風速分布在長度和寬度方向上均勻一致。然而，實際生產中，由于結構設計、風刀布局、進出風口位置及運行參數的差異，烘箱內部風速通常存在顯著的不均勻現象。

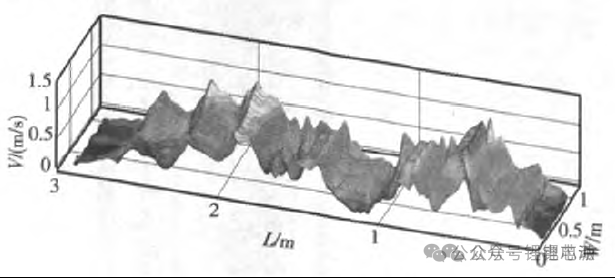

根據數值模擬和實驗測量的研究發現，如圖2所示，沿烘箱長度方向，各風刀的出風口位置風速一般較高，而遠離風刀的位置風速明顯降低，形成周期性的波動；在烘箱寬度方向上（圖3)，各風刀的出口風速一般呈對稱分布，但由于進風口位置和風刀狹縫寬度的差異，也存在一定程度的不對稱性。這種分布不均勻性容易導致極片表面局部區域干燥不充分或過度干燥，從而影響電池性能。

因此，明確掌握烘箱內部風速分布的實際情況，是優化設備結構與工藝參數的重要基礎。

三、 如何判斷風速是否分布均勻

1. 檢測方法

• 熱風速儀器檢測法：利用高精度熱風速測量儀對烘箱內關鍵區域的風速進行逐點測量。
• 熱敏風速紙檢測法：通過顏色變化直觀判斷風速分布，適用于快速現場評估。

2. 數據量化分析方法

• 風速分布曲線解讀: 如上面圖2和3所示，將測量所得風速數據以曲線形式呈現，直觀看出風速的波動情況。
• 風速對稱度與均勻度量化方法：通過對風刀出口不同位置測的風速數據進行數學處理，計算對稱度與均勻度。對稱度與均勻度的值越高，說明風刀的工作狀態越好。任一風刀出口風速對稱度和均勻度的計算方法如下：

各風刀總體平均對稱度與均勻度計算方法如下：

式中：

• 不均勻系數量化評價法：采用不均勻系數k_u作為評價烘箱長、寬方向上風速均勻性的量化指標。不均勻系數越大，說明氣流分布均勻性越差，即干燥效果越差，相反，干燥效果則越好。k_u的計算方法如下：

式中：

3. 有限元模擬方法

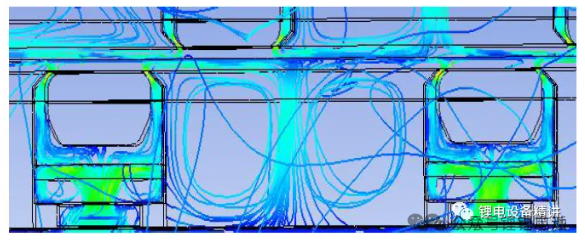

• 速度跡線分布分析：利用數值模擬軟件模擬烘箱內部氣流的流動軌跡，直觀顯示風速變化區域。跡線的顏色代表風速的大小，跡線的疏密程度則代表風量。

• 速度分布云圖分析：生成風速場云圖，清晰反映烘箱內部風速場的分布特性，幫助發現問題區域并進行針對性改善。

四、影響風速分布均勻性的主要因素及改善措施

1. 運行參數的影響

1) 進風口風速

• 影響因素：進風速度決定了氣流進入風室后的能量分布，風速過大或過小均會影響氣流的穩定性和均勻性。

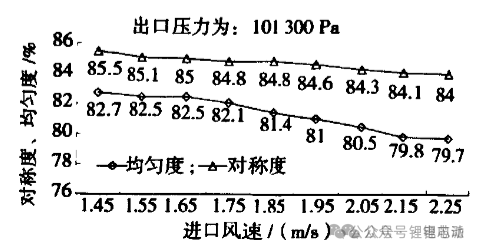

• 改善措施：適當調節進風口風速，通常降低風速有助于提升風速場的均勻度和對稱度。

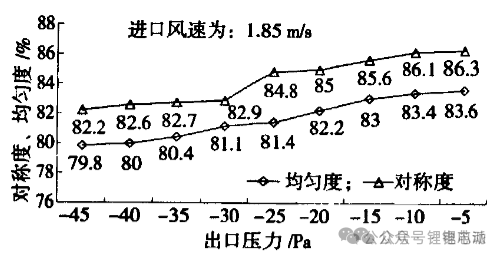

2) 出風口壓力

• 影響因素：排風壓力影響氣流排出的順暢性，壓力不當會導致風室內出現背壓或氣流紊亂。
• 改善措施：適度提高出風口的絕對壓力（負壓降低），有助于減緩風速梯度，改善風速分布。但需注意，過高的出風口壓力將不利于順暢排風。

2. 風刀結構因素的影響

1) 風刀的開孔率

• 影響因素：開孔率越大，風刀內部氣流阻力越小，但對均流作用影響較小。

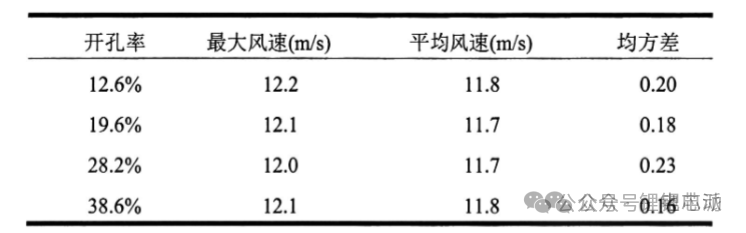

由上表可得，開孔率不同，各風刀出口的最大風速與平均風速基本相同，速度的均方差差別不大，說明開孔率對風刀的均流特性影響不大。

• 改善措施：在滿足結構強度前提下，提高開孔率，推薦開孔直徑為5-7mm。

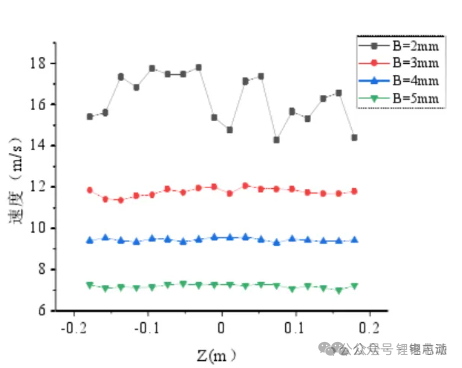

2) 狹縫寬度

• 影響因素：狹縫寬度決定氣流噴出速度與分布均勻性，過窄會導致阻力大、均流效果差。
• 改善措施：控制狹縫寬度在3-4mm范圍內，確保氣流強度與均勻性之間的平衡。

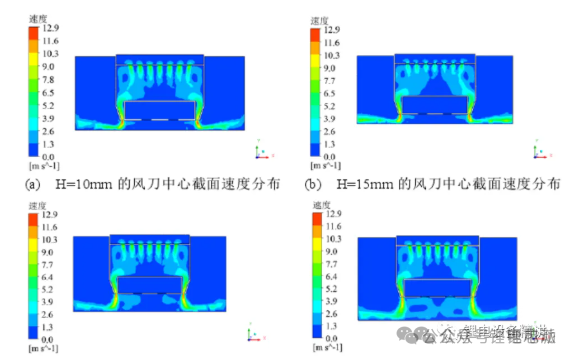

3) 送風高度

• 影響因素：送風高度過大將造成氣流回流，減弱對極片表面的直接沖擊效果。
• 改善措施：合理設置送風高度，使氣流噴出后能夠有效沖擊極片并保持穩定。

3. 烘箱結構因素的影響

1) 入風口位置

• 影響因素：入風口若靠近排風口或布置不合理，會使氣流短路或形成渦流。

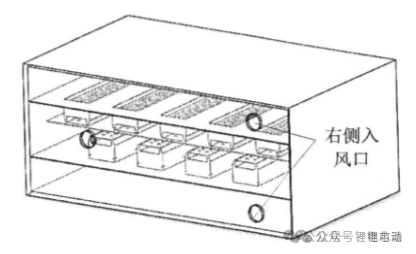

• 改善措施：將入風口設置在遠離排風口的位置（圖9），有助于氣流在風室內充分展開。

2) 導流板

• 影響因素：導流板設計不當會導致氣流分布失衡、方向不穩定，形成風速集中或盲區。
• 改善措施：設計合理形狀和尺寸的導流板，引導氣流均勻分布，減少渦流現象。

4. 操作和維護不規范問題

• 影響因素：風道堵塞、風刀結垢或傳感器漂移等問題都會影響氣流的正常分布。
• 改善措施：定期維護清潔風道及風刀，校準傳感器，執行標準化操作流程，確保系統長期穩定運行。

結語

實現涂布烘箱風速場的均勻性，不僅關乎干燥效率和極片品質，更直接影響到鋰電池整體性能的穩定性與生產一致性。風速分布雖不可見，但卻是涂布工藝的“隱形把控力”。因此，掌握風速分布調控的關鍵參數與優化手段，對于把控極片乃至電池的質量至關重要。希望本文能給大家一些啟發，歡迎大家在評論區寫下你的看法。
