對于汽車同軸電纜供電 （PoC） 系統，需要強大的浪涌保護，以保護敏感電子設備免受車輛環境中存在的各種破壞性電壓瞬變的影響。保護系統必須解決來自車輛電池、靜電放電 （ESD） 事件和其他潛在電氣故障的危險。
除了 PoC 模塊之外，還需要強大的浪涌保護來保護攝像頭和顯示器等連接設備。電壓浪涌通常根據浪涌電壓水平和浪涌長度分為五類（圖 1）。

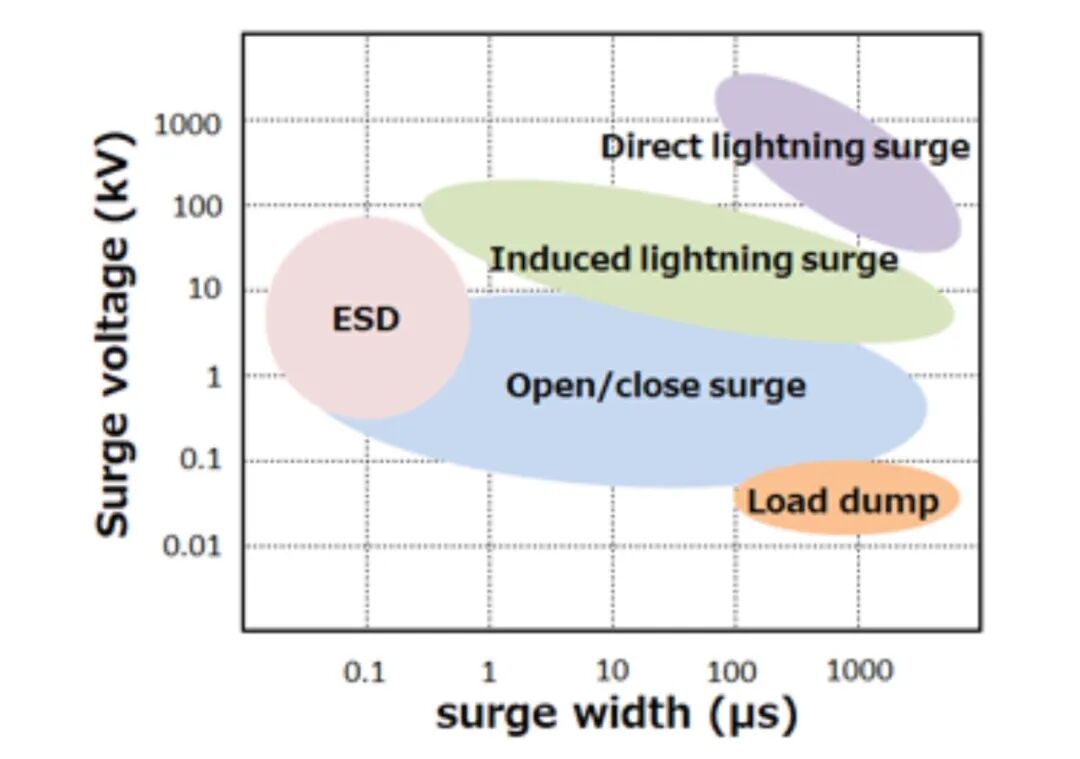

圖 1.五種常見電壓浪涌類型的比較。（圖片：松下)
汽車不一樣
汽車電氣系統可能特別嘈雜，從而創造出獨特的挑戰性浪涌環境。PoC 系統可能會受到汽車特定類型的浪涌的影響：
負載突降是一種高能量浪涌，當交流發電機運行時汽車電池?cái)嚅_時就會發生。
電磁閥和電機等大負載的感應開關可能會在整個電氣系統中產生顯著的電壓尖峰。
發動機啟動可能會導致電池電壓快速下降和隨后激增。
由人體 （HBM）、帶電元件 （CDM） 或帶電工具引起的 ESD 事件可能會引入高壓尖峰，從而損壞敏感的集成電路。
雷擊等外部事件不太常見，但仍需要保護裝置。
多層次方法
緩解這些眾多威脅需要多層方法和一套組件。與其他汽車電子產品一樣，用于浪涌保護的器件應滿足 AEC-Q101 汽車可靠性標準的要求。
瞬態電壓抑制 （TVS） 二極管用于箝位高速浪涌并將能量分流到地。過壓保護IC可用于將SerDes中的低壓電路與電源線上的高壓尖峰隔離開來。此外，還必須提供反向電池保護。
同軸電纜的兩端都需要浪涌保護。例如，可以安裝針對 PoC 應用進行優化的在線電涌保護器，以保護電纜和設備免受浪涌的影響。

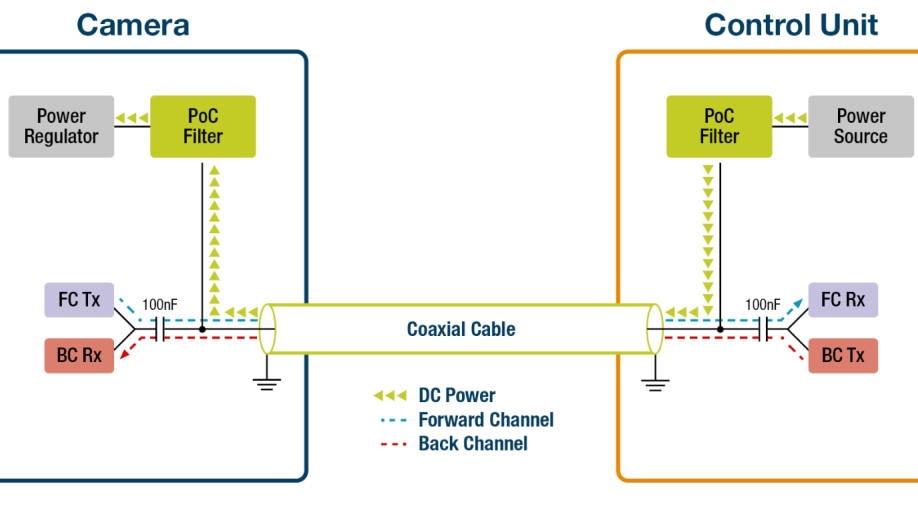

專用的 PoC 濾波器用于防止電源線上的任何浪涌干擾高頻數據傳輸，并將直流電源與數字?jǐn)?shù)據信號分開。
PoC SerDes 噪聲耦合路徑
除了外部浪涌源外，PoC SerDes 設計中還有兩種常見的噪聲轉換路徑。路徑 （1） 是噪聲從電路板 GND 和電纜屏蔽層傳輸?shù)叫盘柧€。路徑（2）包括從路徑（1）到電源層的噪聲耦合和向電源電纜傳輸噪聲。
可以在信號和接地之間添加共模扼流圈 （CMC） 以解決路徑 （1） 上的噪聲，在電源線和接地線之間添加共模扼流圈 （CMC） 以解決路徑 （2） 上的噪聲（圖 2）。與不使用 CMC 相比，使用正確的 CMC，在 30 至 1,000 MHz 范圍內的噪聲可以降低 20 dB 或更多。

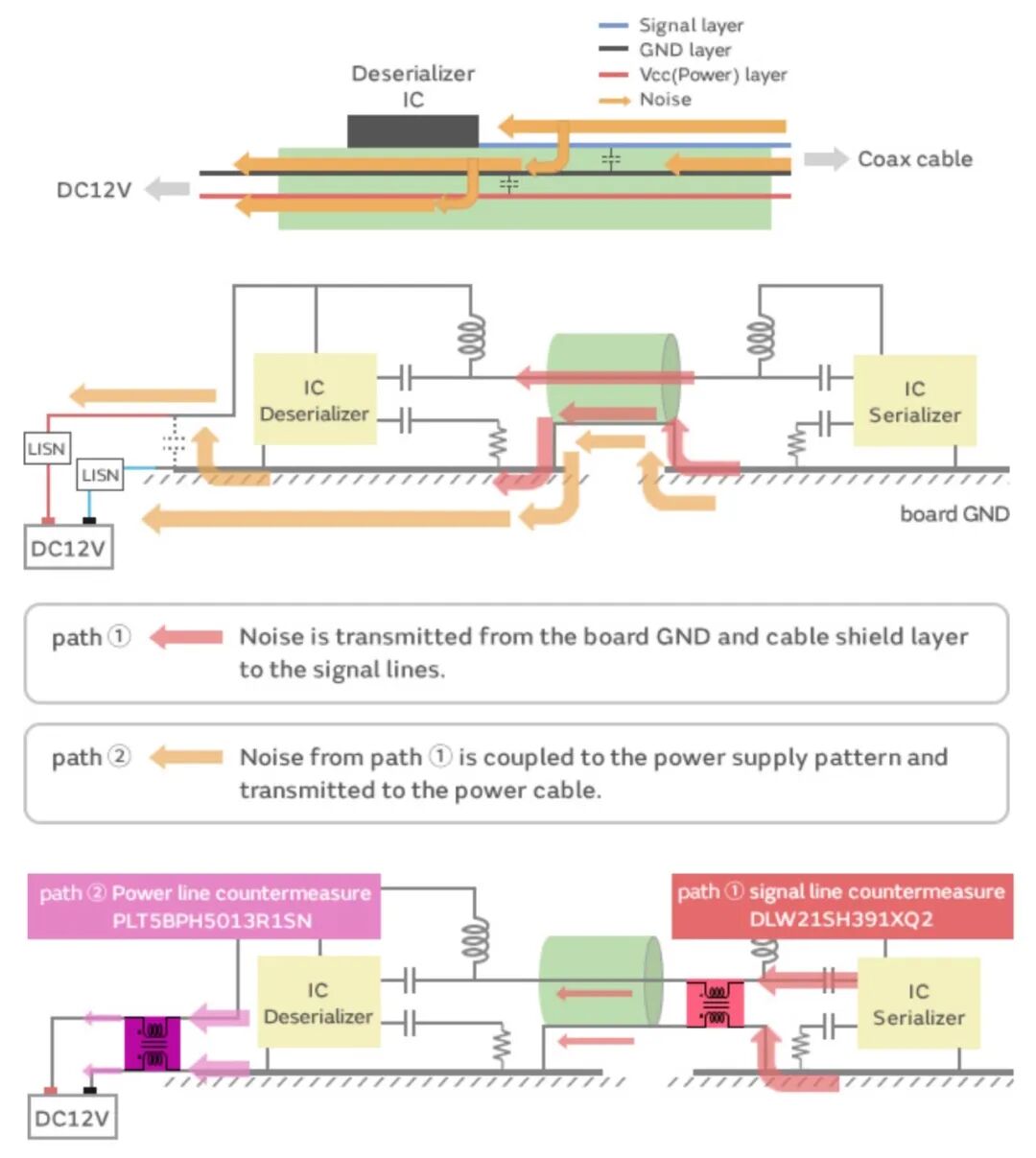

圖 2.PoC 噪聲路徑 （1） 和 （2）（頂部）以及路徑 （2）（第 PLT5BPH5013R1SN 部分）和路徑 （1）（第 DLW21SH391XQ2 部分）的 CMC 放置（底部）。（圖片：村田)
添加珠子
電纜屏蔽和浪涌保護裝置仍然是滿足 PoC 系統浪涌保護需求的重要工具。但隨著工作頻率的不斷攀升，這些傳統解決方案可能變得不夠用。

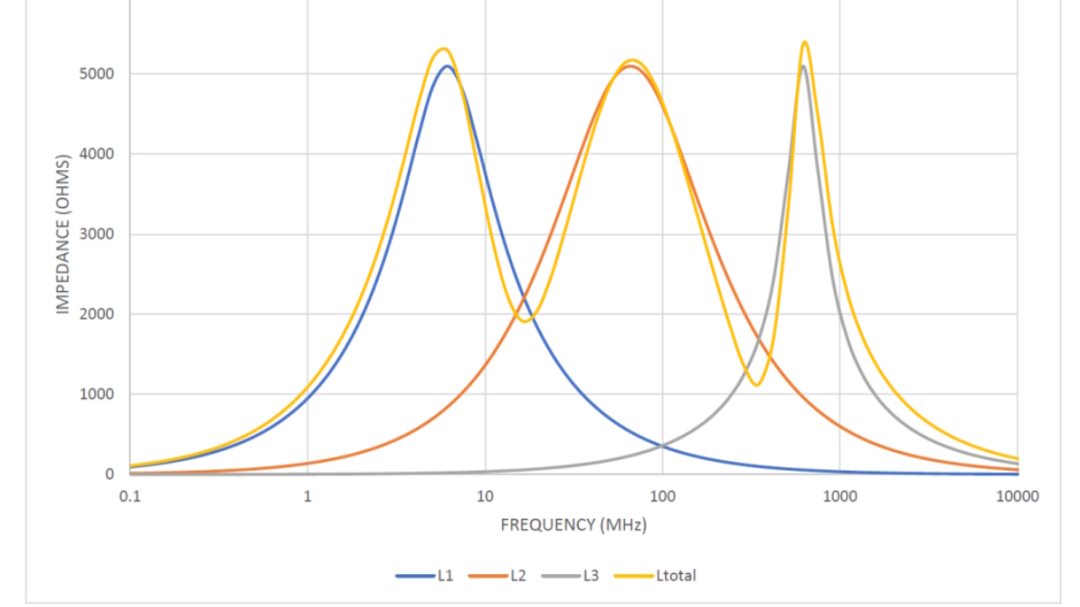

例如，F(xiàn)PD-Link III 的運行速度高達 4 Gbps，GMSL3 的運行速度高達 12 Gbps。這些頻率需要更復雜的濾波和保護方案，因?yàn)闃?biāo)準電感器可以開始像電容器一樣運行。
在PoC濾波器中，鐵氧體磁珠用作共模扼流圈，以抑制高頻噪聲。由軟鐵氧體材料制成的磁珠在滑過同軸電纜時，會產生一個濾波器，該濾波器對高頻噪聲具有高阻抗，但對直流電源和低頻信號具有低阻抗。
汽車標準
汽車 PoC 系統的浪涌保護必須按照多項汽車標準的規定進行測試和驗證。這些標準涵蓋初始系統測試和定期性能檢查：
ISO 7637-2 定義了模擬汽車配電系統中開關和耦合現象產生的傳導電瞬變的測試脈沖。
ISO 16750-2 規定了電氣負載的測試，包括電源電壓性能、過壓和反向電壓條件。
ISO 26262 要求定期檢查汽車系統中的潛在缺陷。PoC 系統應包括自動執行這些定期檢查的能力。
總結
汽車電氣環境可能特別嘈雜，這使得浪涌保護成為 PoC 系統設計的一個重要方面。有一些特定的組件可用于實現 PoC 浪涌保護。PoC SerDes 組件包括實施浪涌保護時必須考慮的兩條路徑，并且解決方案必須滿足多個 ISO 標準的要求。
