近期，預制菜引發的行業爭議持續發酵，讓餐飲領域頻頻處于輿論聚光燈下。令人意外的是，原本與這場風波無關的廚房電器 —— 電磁爐，卻意外卷入其中成為眾矢之的，不少消費者甚至直接將其與 “預制菜”“烹飪缺鍋氣” 畫上等號。
這種對技術的 “污名化” 現象，本質上反映出公眾情緒升溫時容易出現的無差別歸因問題。
在筆者看來，電磁爐此次完全是 “躺槍”。因此，本期與非網特意選擇拆解一款市場主流產品 —— 小米電磁爐，一方面帶大家直觀了解其內部結構，另一方面也為電磁爐正名，避免公眾對這類現代烹飪設備產生不必要的誤解。
為何選擇拆解小米品牌？
核心原因在于其代表性：從小米集團半年度財報數據來看，旗下家電系列產品營收實現顯著增長，這一數據不僅體現了該品牌家電的市場認可度，也說明其擁有廣泛的用戶基礎，拆解其產品更具參考價值。

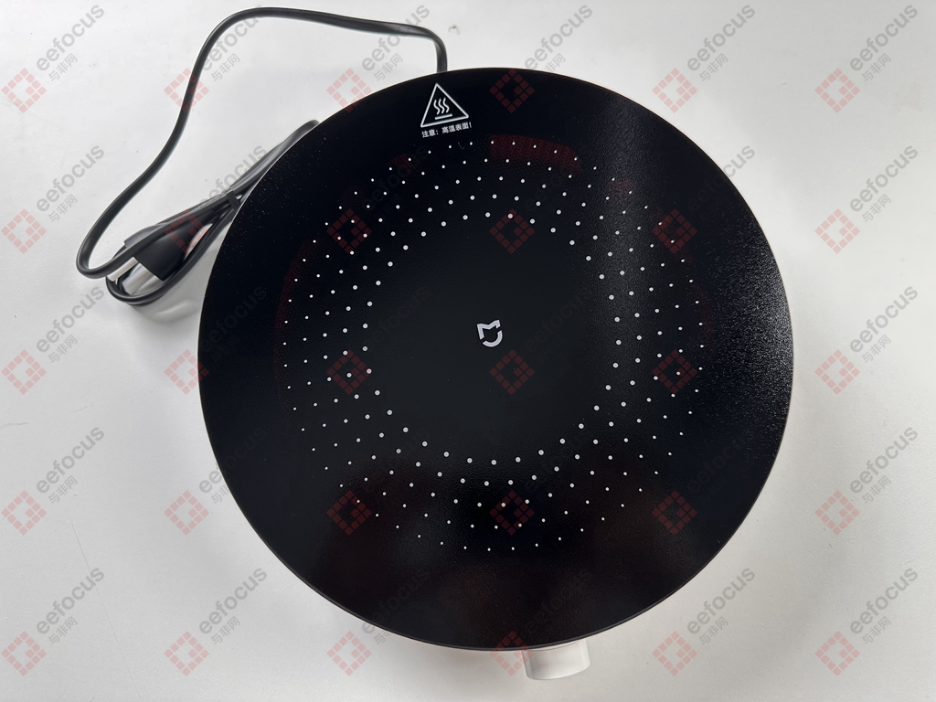

關于小米電磁爐的外觀設計與基礎功能，這里不再過多贅述，我們直接進入核心拆解環節。

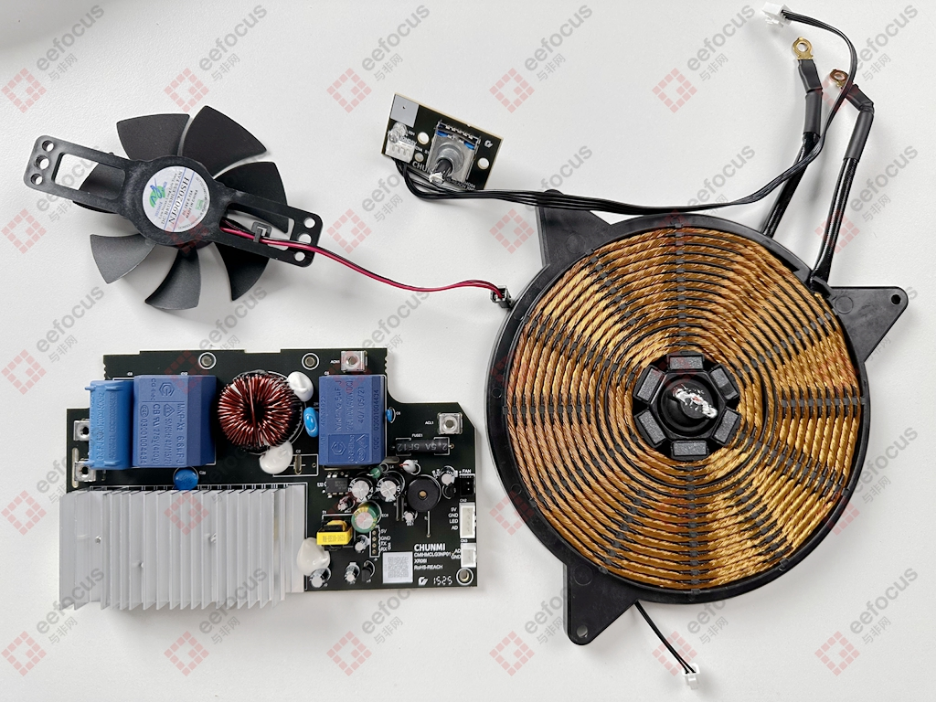

拆解后可見，除了電磁爐的外殼，內部核心元器件主要包括散熱風扇、帶功率調節功能的旋鈕開關、加熱線圈以及 PCB 主控板，下面我們逐一對關鍵部件展開分析。
1
PCB 主控板：供電與加熱的 “核心中樞”
我們先從 PCB 主控板入手。

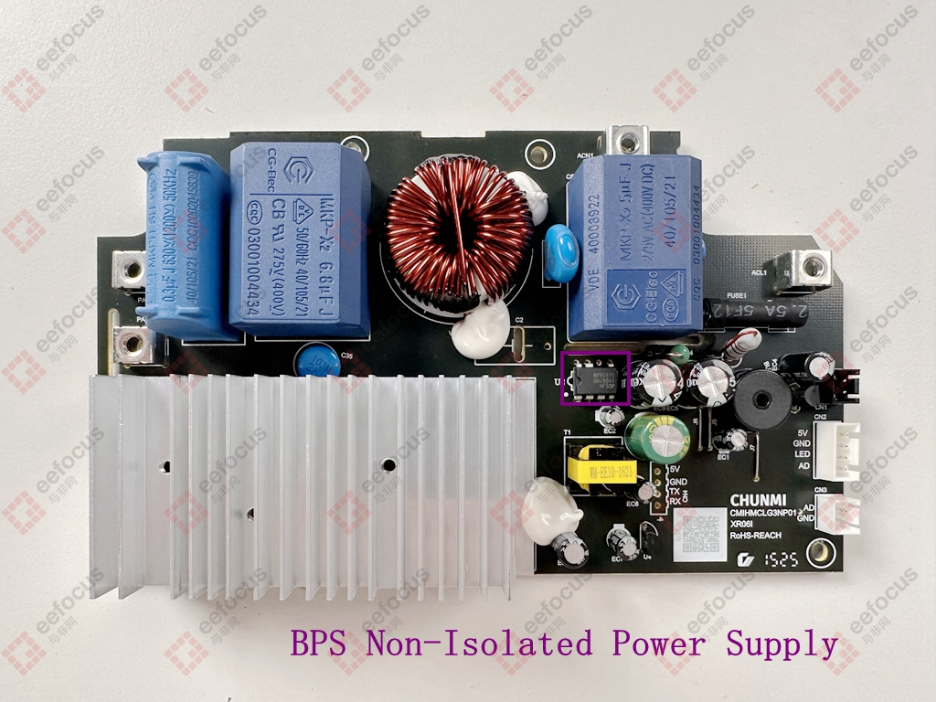

從拆解圖中可觀察到，主板右上區域為輸入端接口，該接口處配備了保險絲，用于接入 220V 市電；右下區域則是弱電部分，借助晶豐明源出品的直插式 DIP7 封裝非隔離電源芯片（型號 BP85976），可輸出 18V 直流電，同時通過變壓器實現二級降壓，進一步輸出 5V 電壓 —— 這兩路電壓分別為散熱風扇、主控芯片、蜂鳴器及 LED 指示燈等部件供電。
主板的高壓部分是電磁爐加熱功能的關鍵，該區域包含 3 顆電磁爐專用電容器，且均采用阻燃塑料外殼封裝。
其中兩顆為創格電子的 MKP-X2 系列，核心作用是實現輸入端濾波；另一顆則是 BM 品牌的諧振電容，直接并聯在加熱線圈上，主板左側的兩個接口便是加熱線圈的連接端。
2
電流轉換：高頻加熱的 “關鍵一步”
很多人可能誤以為電磁爐直接用市電加熱，但實際上市電頻率過低（僅 50Hz），無法滿足高效加熱需求，因此必須通過電路進行電流轉換。

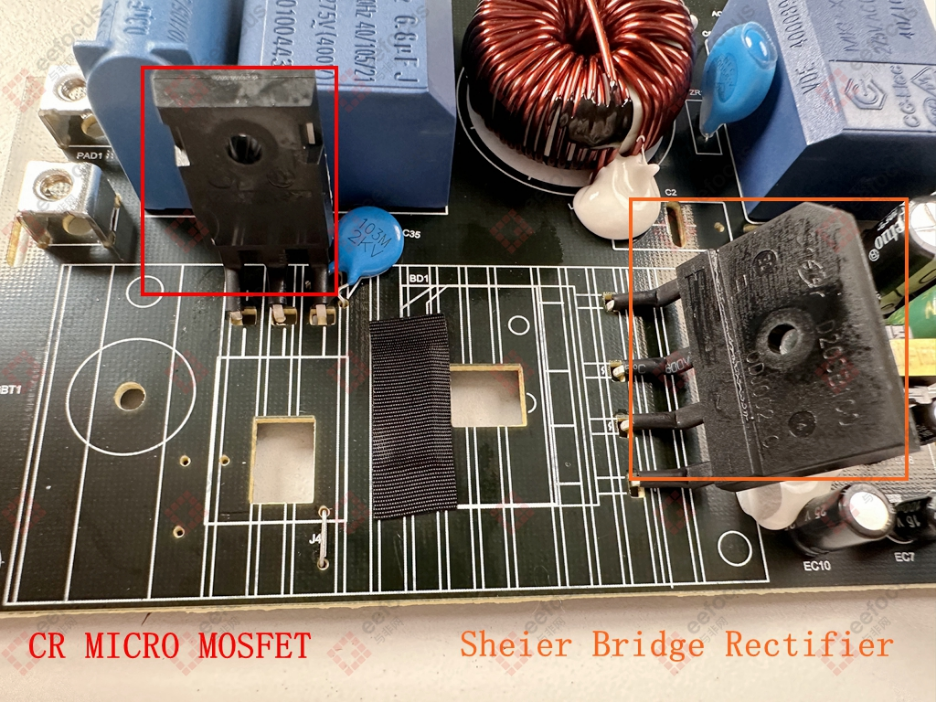

我們取下 PCB 主板上的散熱鋁塊后，下方的核心器件便清晰可見：分別是樂山希爾的單相全控式整流橋模塊（型號 D20SB100），以及華潤微的 N 溝道 MOSFET（型號 CRG25T135BKR3S）。
其工作邏輯是：經過濾波后的市電先通過整流橋模塊完成整流，將交流電轉化為直流電；隨后，直流電再通過 N 溝道 MOSFET 的高頻開 / 關控制，最終轉化為滿足加熱需求的高頻電流。
由于這兩個功率器件工作時發熱量較大，因此均被緊密貼合在散熱鋁塊下方，確保散熱效率。
3
加熱線圈：熱能轉換的 “核心載體”

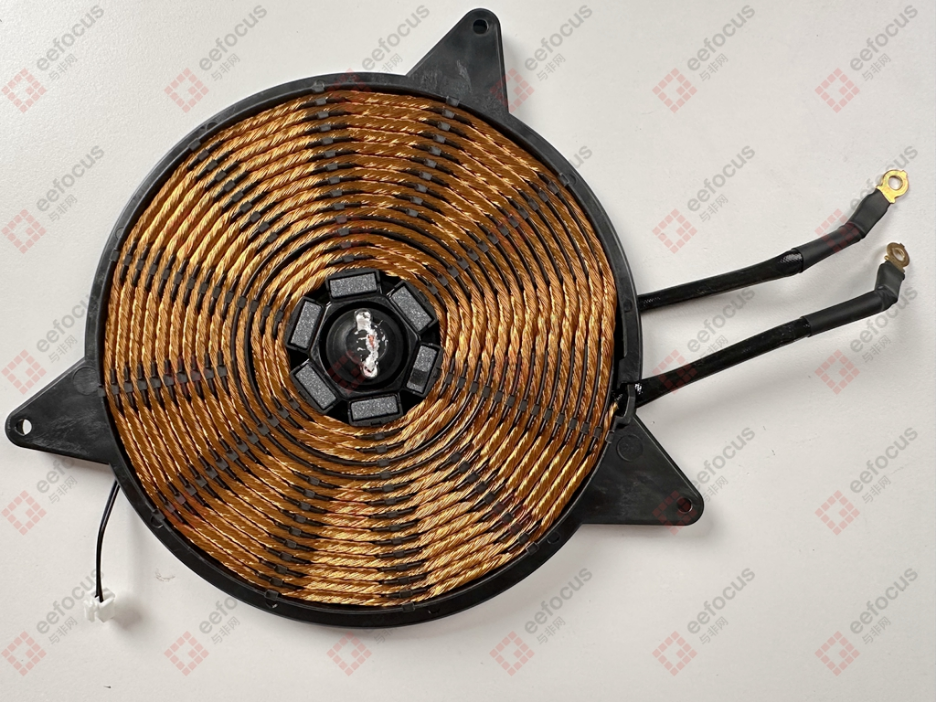

加熱線圈是電磁爐實現 “電轉熱” 的核心部件，采用漆包線繞制而成 —— 這種材質能充分滿足電磁爐在電氣絕緣、結構緊湊性及熱能轉換效率三方面的需求，主板上的兩顆粗導線正是連接加熱線圈的接口。
其具體加熱原理如下：當適配電磁爐的鍋具（通常為鐵質、不銹鋼等導磁材質）放置在爐面上時，加熱線圈產生的交變磁場會穿透至鍋底；鍋具底部切割磁力線后，會產生強度較高的渦流；渦流在鍋具自身電阻的作用下，通過焦耳熱效應將電能直接轉化為熱能，使鍋具快速升溫。
這種 “熱量源于鍋體本身” 的加熱方式，熱效率通常可達 90% 以上，遠高于傳統灶具。

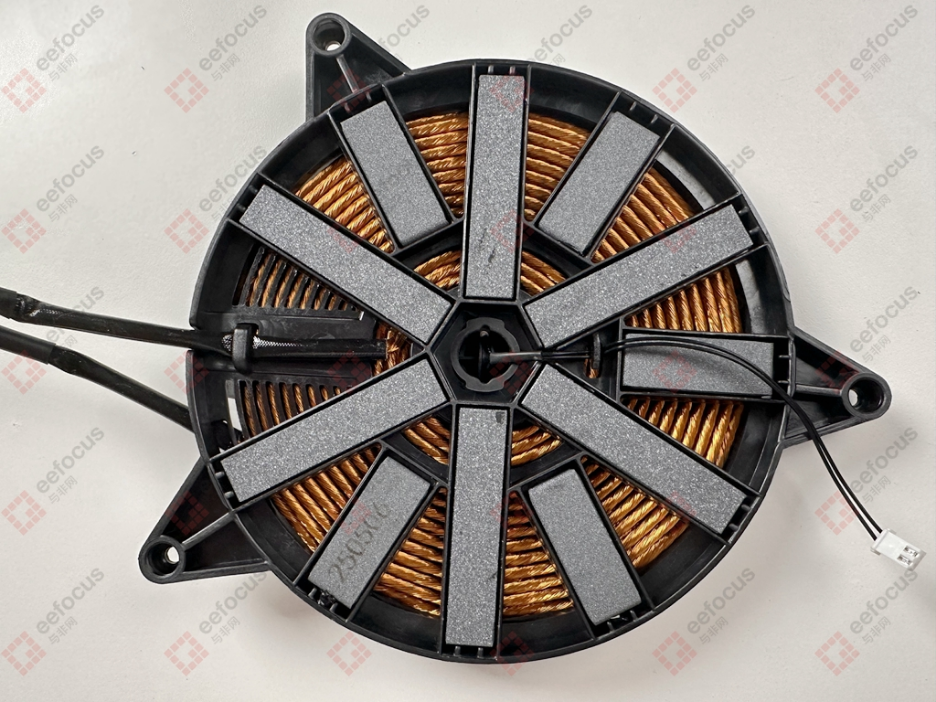

值得注意的是，加熱線圈盤的正面與背面均分布著磁條（又稱導磁條），這些磁條均沿磁力線方向排布。
其核心作用是 “約束與引導” 磁力線：讓大部分磁力線向上穿過電磁爐的微晶面板作用于鍋具，既減少了向下的磁泄漏與外部干擾，還能防止爐體自身出現不必要的發熱，進一步提升能量利用率。
4
溫度控制：安全加熱的 “保障機制”
在緊貼電磁爐面板的位置，還裝有一顆 NTC 熱敏電阻，周圍配有類似導熱硅脂的白色導熱材質 —— 這種材質能幫助 NTC 熱敏電阻更靈敏地感知鍋具傳導的溫度，從而實現精準測溫。
其工作邏輯并不復雜：溫度變化會直接導致 NTC 熱敏電阻的阻值發生改變，這種阻值變化會進一步轉化為電壓信號，并傳遞至電磁爐的主控芯片；主控芯片通過分析該電壓信號，可實時判斷鍋具溫度，進而執行相應操作，比如根據需求調整加熱功率、溫度過高時自動停止加熱，或觸發過熱保護機制，確保使用安全。
5
控制與散熱：功能穩定的 “輔助支撐”

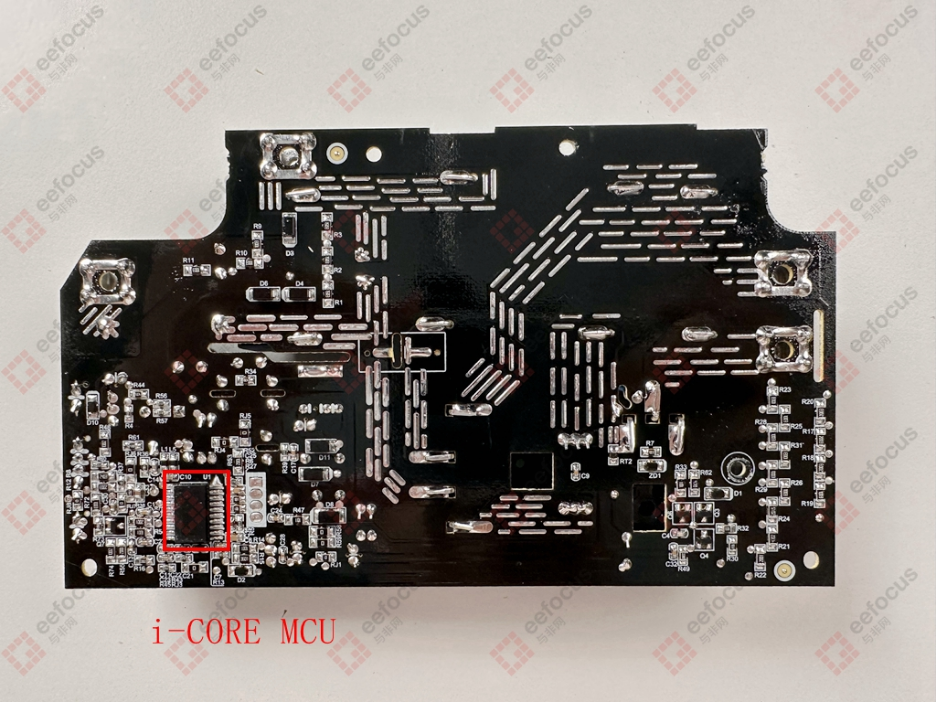

回到 PCB 主控板，除了上述加熱相關電路，控制部分同樣關鍵 —— 電磁爐的微控制器（MCU）位于 PCB 板背面，選用的是中微愛芯的 8 位產品，型號為 AiP8F0010。
根據官方信息，該芯片是專為電磁爐研發的 8051 內核 MCU，適配性與穩定性均經過市場驗證。

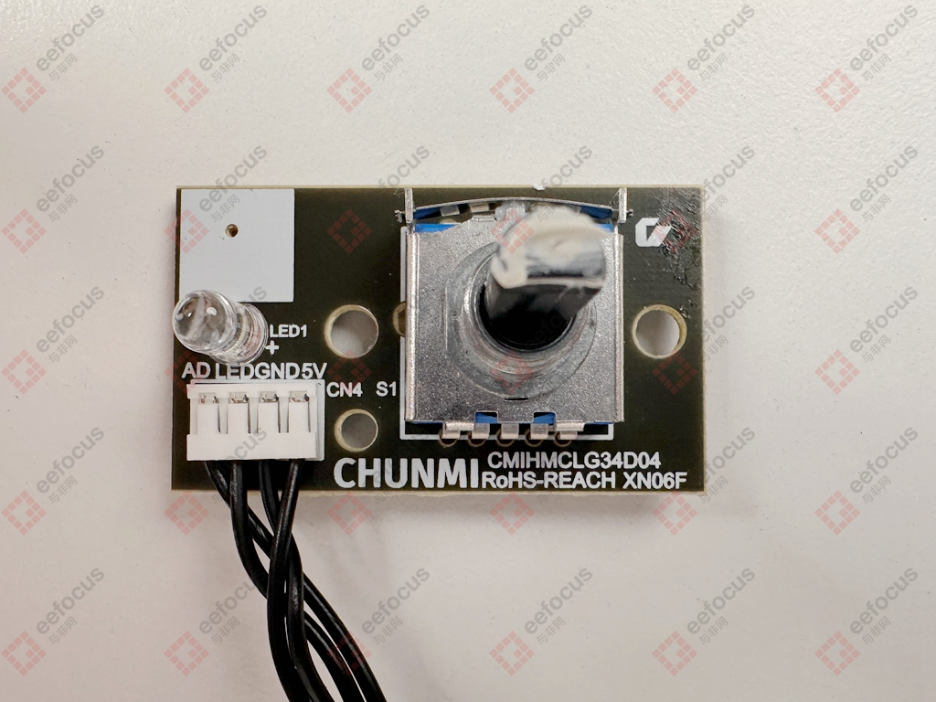

電磁爐的 6 檔火力調節功能，正是通過這款 MCU 采集旋轉編碼器的信號來實現的：用戶轉動功率旋鈕時，編碼器會將機械動作轉化為電信號，MCU 接收并解析信號后，即可調整加熱線圈的輸出功率，實現不同火力的切換。

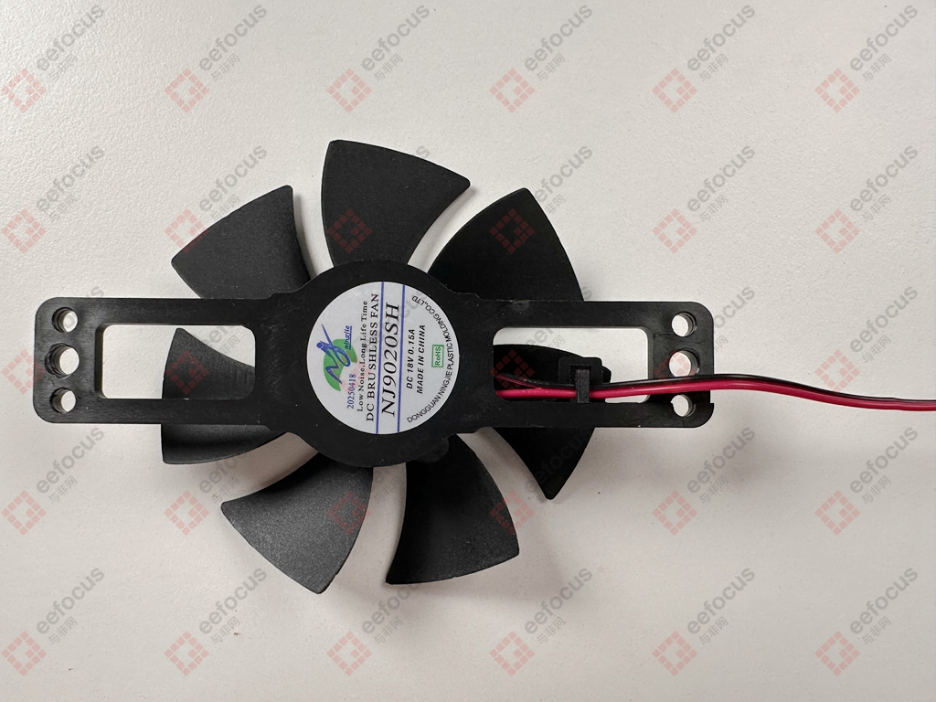

此外，設備的散熱需求由東莞寧捷生產的 18V 無刷直流電機（型號 NJ9020SH）滿足 —— 該風扇通過主動排風，可將爐內元器件工作時產生的熱量及時排出，避免高溫影響部件壽命或導致功能故障。
對小米電磁爐的拆解分析顯示，其內部結構設計與硬件方案選型清晰可見。
從整體硬件方案來看，該電磁爐毫無例外采用了全國產芯片方案 —— 從電源芯片、功率器件到主控 MCU，核心元器件均來自國內廠商。
不得不提的是，在國產芯片替代的推進進程中，消費電子領域始終走在行業前列，也為其他領域提供了可參考的經驗；期待未來工業電子、汽車電子等領域能同步跟上，推動國產芯片在更多場景落地。
