閃電是自然界最強烈、最難以預測的力量之一，但值得慶幸的是，我們擁有先進的技術來幫助我們應對風暴。閃電探測器旨在通過捕捉雷擊產生的電磁信號，在風暴來臨之前為用戶提供預警。
想從零開始搭建一個閃電探測器模塊嗎？這份面向電子愛好者和創客的入門指南，能幫您快速揭開閃電探測背后的一些實用技巧。
讓我們從一個簡單可行的方案開始：AS3935富蘭克林閃電傳感器IC，這是一款緊湊、低功耗的芯片，即使是普通的電子愛好者也可以在他們的項目中添加風暴感應功能。
AS3935可探測最遠40公里外的雷擊，估算其距離，并濾除由電氣噪聲引起的誤報。該芯片同時支持I2C和SPI接口，并可調節室內外使用的靈敏度，因此可輕松與Arduino或Raspberry Pi等熱門平臺集成。

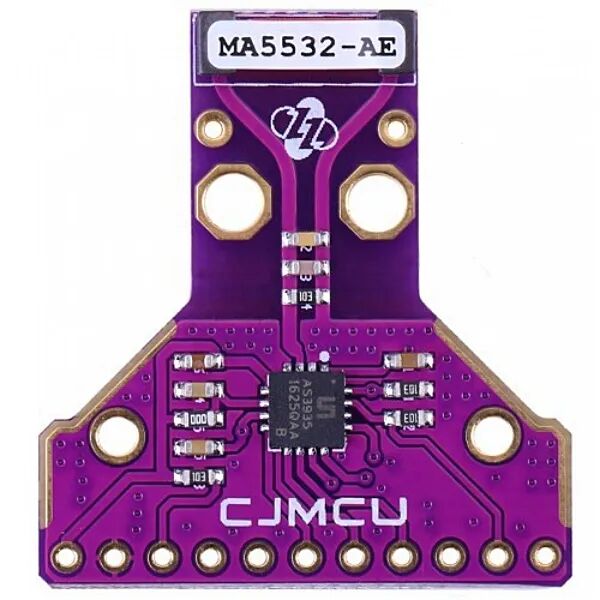

因此，無論您是構建緊湊型氣象站還是智能戶外設備，AS3935都能為您的項目提供可靠的氣候感知能力。據我所知，目前幾乎所有現成的閃電傳感器模塊(其中一個如下圖所示)都依賴于AMS的AS3935富蘭克林閃電傳感器，并搭配Coilcraft的500kHz至2MHz天線MA5532-AE。
圖1：該模塊由AMS的AS3935光照傳感器芯片和Coilcraft的天線組成。來源：作者
大約十年前，我購買了DFRobot版本的AS3935模塊(SEN0290)，并用我的Arduino進行了快速測試。結果令人印象深刻，充分展現了系統的無縫運行能力。

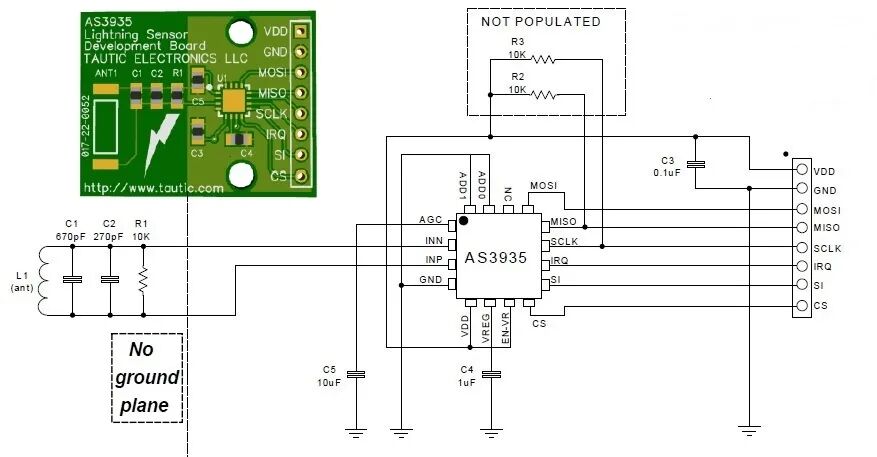

下面是隨機挑選的AS3935閃電傳感器模塊的示意圖(原始示意圖已簡化，刪除了不必要的元素，以提高可讀性)。
圖2：該原理圖突出顯示了AS3935閃電傳感器模塊的設計細節。來源：作者
誠然，AS3935擁有調諧板載天線、專有閃電檢測算法和距離估算功能。然而，它的成本可能對業余愛好者和課堂項目來說過于高昂。同時，由于AS3935芯片的應用領域小眾、技術不斷進步以及要與其他技術集成，它可能缺乏直接的低成本替代品。
那么，該怎么辦呢？讓我們來看看一些經濟實惠的模擬電路方案(沒有理由斷言第一個一定就是最好的)。

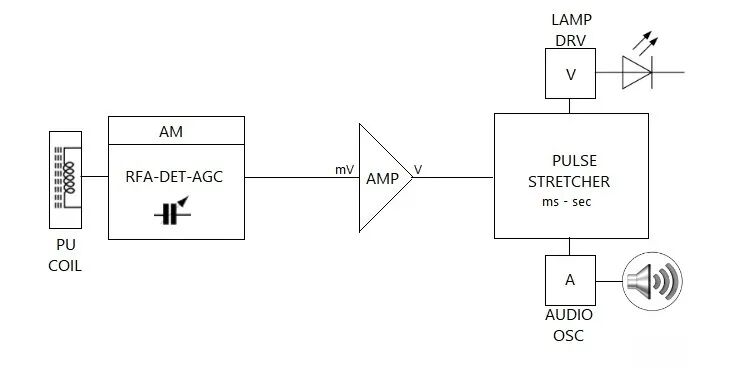

還記得雷暴天氣里AM收音機里噼啪作響的聲音嗎？那是雷擊產生的靜電脈沖。按照這個思路，下圖的框圖展示了一個簡單的設備，可通過音頻和視覺警報提示即將到來的雷暴天氣。
圖3：這是一個用于發布雷暴音頻和視覺警報的簡單設備。來源：作者
該系統使用AM無線電前端處理來自調諧拾音線圈的信號。前端由射頻放大器、檢波器和自動增益控制器組成，其輸出信號在下一級進一步放大，在捕獲的信號到達驅動視覺指示器的脈沖展寬器之前對其進行增強。此外，音頻振蕩器部分的短音頻用于驅動發聲器，從而產生音頻警報。
提示：可以考慮使用經典的AM收音機IC TA7642作為設計的前端。它之所以成為經典，是因為它的可靠性無與倫比。

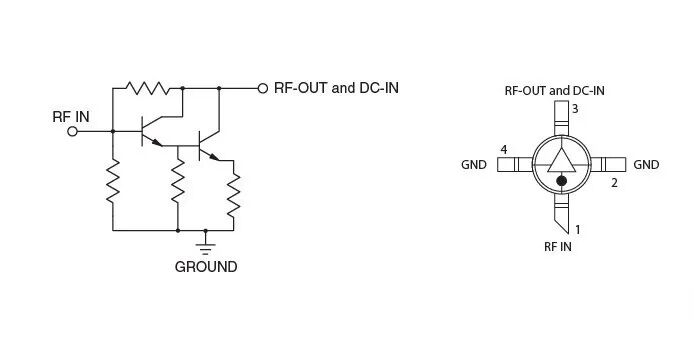

再說一次，如果您正在探索寬帶放大器方案，Mini-Circuits的MAR系列中的MAR-1+是一個不錯的選擇，因為它在寬頻率范圍內能提供可靠的性能(圖4)。
圖4：單片放大器在較寬的頻率范圍內提供可靠的性能。來源：Mini-Circuits
據我所知，上述兩款IC仍然有售，盡管供應商數量有限。這并不奇怪——很多射頻檢波器電路都能出色地完成這項工作。之后怎么選，一切就取決于你了。
需注意的是，即使是肉眼不可見的遠距離閃電也會產生嚴重的電磁干擾(EMI)。無論是云間放電還是云地放電，閃電都會攜帶著劇烈振蕩的巨大電流。
這種電弧作用會產生很寬的諧波頻譜，延伸到無線電頻譜的高頻范圍。因此，現有EMI/EMF檢測器電路的改良版本可以非常有效地捕獲由雷電放電引起的這一類電磁瞬變。
如今，在雷電探測方面，我們擁有一系列可靠的設備——射頻探測器、電場探測器，甚至光學監測器，應有盡有。它們能夠提供雷電災害的早期預警，有些系統甚至可以遠程觸發備用發電機的啟動或停止。
先不說這些，如今的光學閃電探測器通過識別云間放電來增強預警能力，而云間放電通常先于云地閃電事件發生。以下是一個典型的設計實例，可以作為進一步實驗和開發的起點。我一直在使用與此方法非常相似的設備來觸發我的屋頂防水攝像機，以捕捉令人驚嘆的閃電畫面。
圖5：該電路響應上升沿輸入產生干凈的固定持續時間輸出脈沖。來源：作者
上述電路采用單穩態結構(通常使用555定時器芯片)，根據當前RC元件值，輸出約1000毫秒長的下降脈沖。上升沿檢測是通過將光電晶體管通過電容交流耦合到定時器的閾值輸入端來實現的，從而確保只有瞬變(而非穩定狀態)才會觸發脈沖。
輸出端(TP1)適用于驅動光耦合器(常開或常關)，從而實現與下游電路接口的電隔離。
如上所述，閃電會產生強烈的光脈沖，在大多數情況下可以用基本的光電晶體管檢測到。為了增強性能，可以將光電晶體管與合適的濾光片配對，從而在可見光范圍內提供相對均勻的光譜響應，并延伸至近紅外區域。

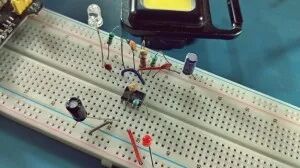

為了進行初步測試，我建立了一個簡易的面包板原型，并使用廉價的鑰匙扣頻閃燈來模擬閃電并評估電路的響應(圖6)。
圖6：原型使用廉價的鑰匙扣頻閃燈來模擬閃電。來源：作者
元件的選擇基于我實驗室現有的材料。我使用了手頭現有的PT334-6C光電晶體管，沒有探索其他方案。需注意這只是一個初步設計，為了獲得最佳效果，還需要付出巨大的精力來改進光學前端。
