一、研究介紹
近日，四川大學機械工程學院王竹卿教授團隊在微機電系統（MEMS）傳感器領域取得重要進展，成功開發出一款具備溫度自補償功能的壓阻式MEMS微壓傳感器。該傳感器采用創新的“島-梁-膜”耦合結構，通過重力與靜電補償機制，在-500 Pa至500 Pa的微壓范圍內實現了高精度、低溫度漂移的穩定檢測。相關成果以“A MEMS piezoresistive sensor with integrated temperature self-compensation and enhanced structural design for micro-pressure detection”為題，發表于期刊《Sensors and Actuators: A. Physical》（中科院三區，IF=4.9）。論文第一作者為四川大學23級博士生李春洋，通訊作者為夏操老師與王竹卿教授。
二、研究內容
傳統的壓阻式壓力傳感器在溫度變化環境下容易出現輸出漂移，常需依賴復雜電路或算法進行補償，導致系統功耗高、成本上升。本研究提出一種結構驅動的溫度自補償方案：
1. 核心結構創新

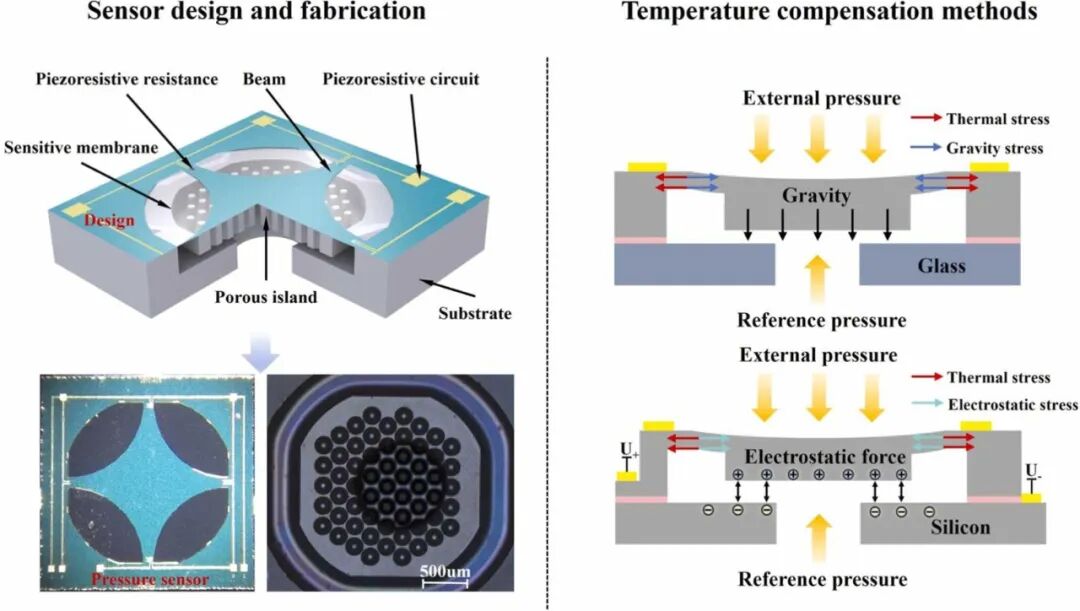

本研究設計“島-梁-膜”耦合結構，通過島狀結構的重力效應與靜電反饋力，主動抵消熱應力引起的輸出誤差。采用弧形交叉梁與八角形曲面敏感膜，提升應力集中效應與線性度，靈敏度達10 mV/FS（5V供電）。

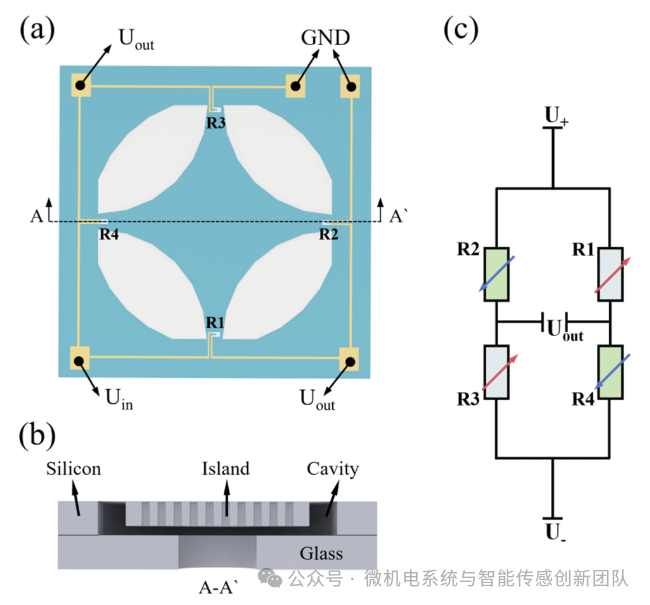

器件結構三維剖視圖

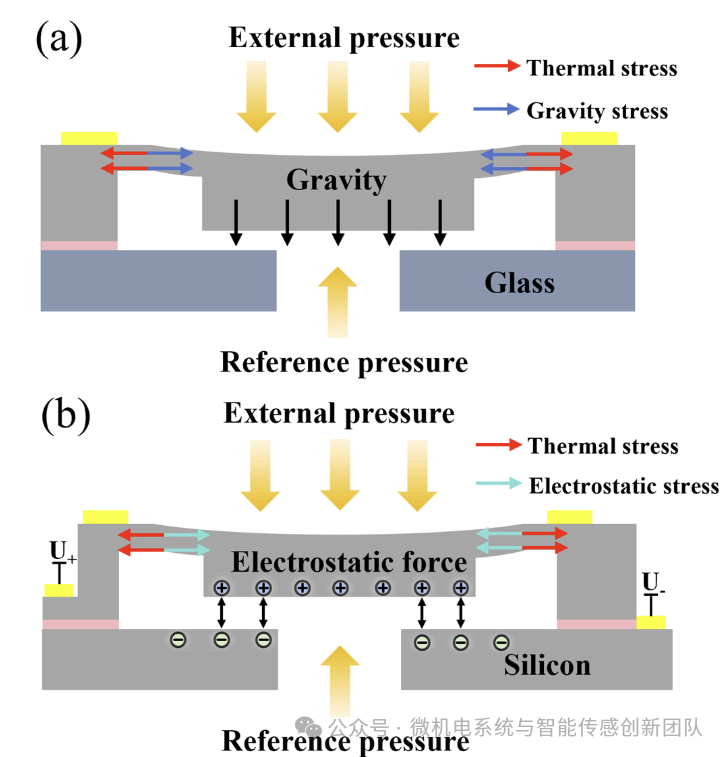

溫度自補償方法原理圖
2. 溫度自補償性能
在0°C至50°C溫度范圍內，該MEMS微壓傳感器零點溫度漂移僅為0.081% FS，全范圍溫度漂移為0.090% FS，遠優于傳統的補償方式。非線性誤差低至0.307% FS，重復性為0.265% FS，具備工業級精度。

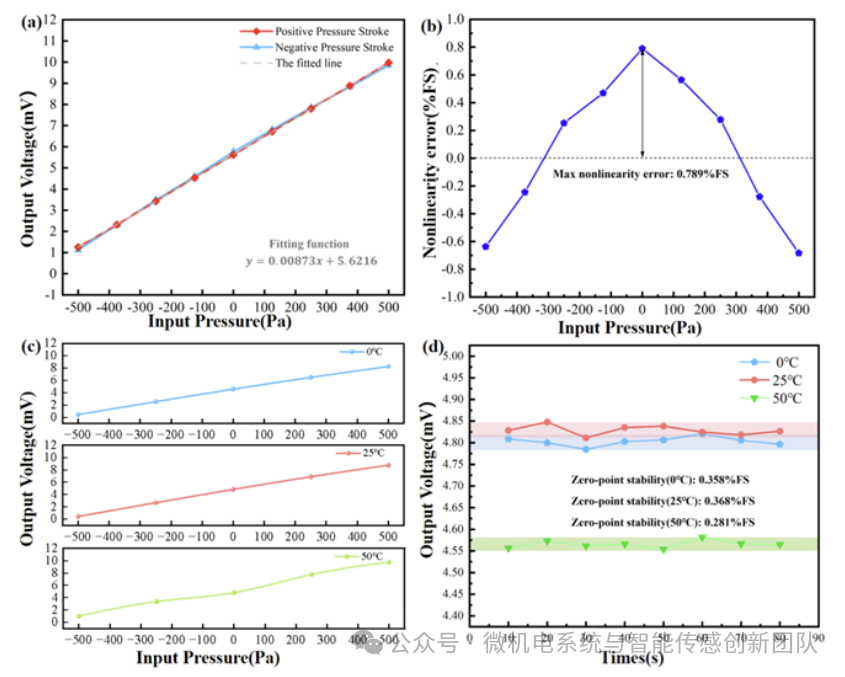

變溫輸出曲線圖：(a)室溫下-500Pa至500Pa壓力循環下的輸出電壓；(b)傳感器輸出中的非線性誤差；(c)不同溫度下-500Pa至500Pa壓力循環下的輸出電壓；(d) 0℃、25℃和50℃下不同時間的零點電壓輸出
3. 工藝與實驗驗證
基于SOI工藝制備MEMS微壓傳感器，通過雙DRIE刻蝕精確控制島結構厚度，實現一致性達99.78%的加工精度。在變溫實驗中，該MEMS微壓傳感器表現出良好的零點穩定性（<0.4%），適用于極端環境下的微壓監測。

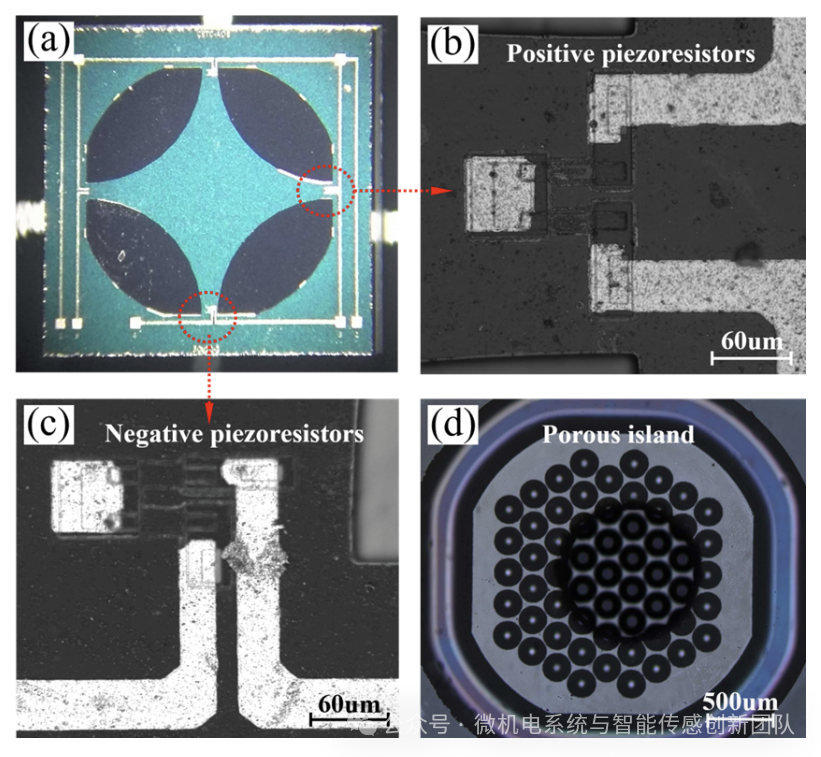

MEMS微壓傳感器芯片顯微照片
三、結論和展望
本研究通過結構優化實現了無需外部電路的溫度自補償，為微壓檢測提供了一種高性能、低成本的解決方案。相較于傳統的方法，該MEMS微壓傳感器具備更高集成度、更低功耗與更優的溫度適應性，適用于醫療設備、航空航天、汽車電子等領域的高精度壓力監測。未來，團隊將進一步推動該傳感器的產業化應用，并探索其在智能穿戴、植入式醫療設備中的潛力。
