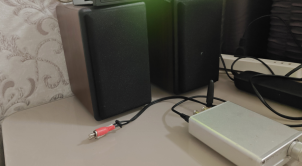

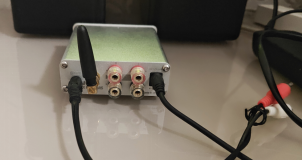

這個銀白色的小功放用了快2年了，我居然把它給遺忘了，直到我突然眼光落在它身上。

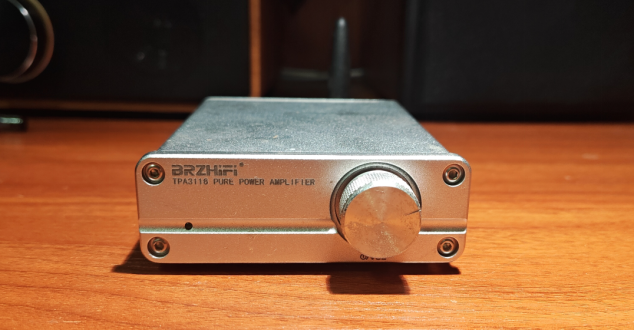

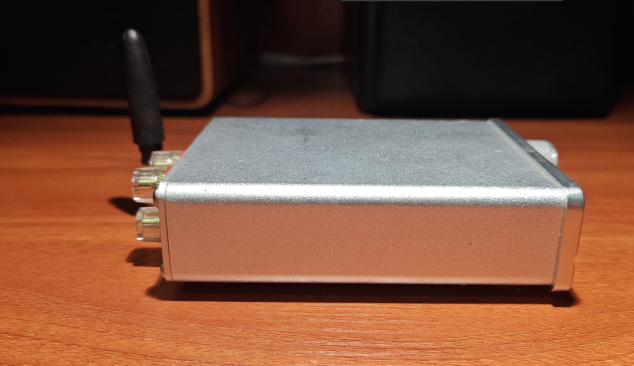

銀白拉絲的鋁合金外殼，手感外觀不錯，擺在哪都挺好看。

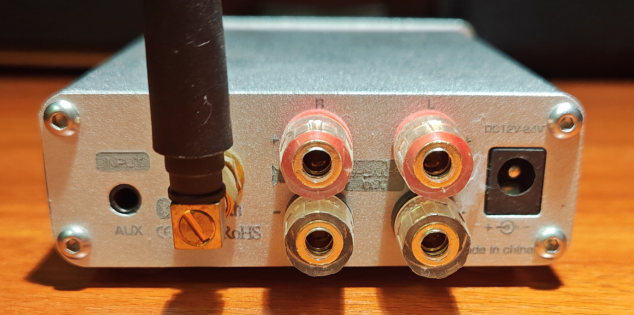

從左到右，是AUX音頻輸入，可以用3.5音頻線外接音源輸入（比如音樂播放器、CD機等）、中間的天線是藍牙，可以接手機藍牙音樂、中間2對是音箱接頭用料也是非常的好，右邊是電源輸入，可以輸入12V-24V寬電壓都能用，電壓高一點，就可以功率更大，驅動更大音箱。

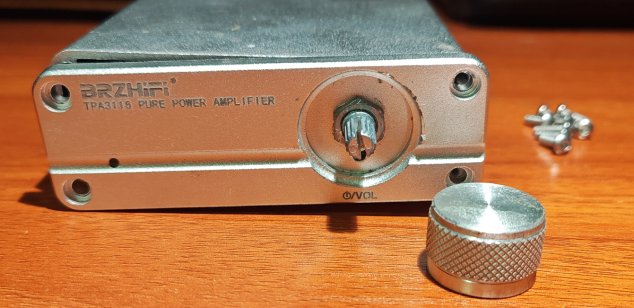

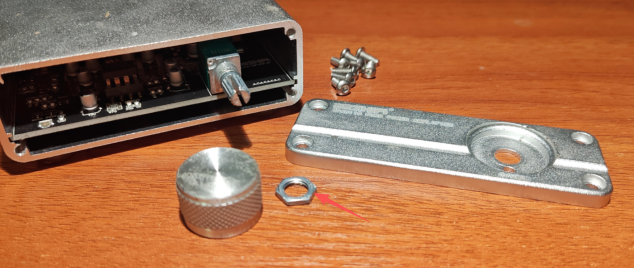

要拆開，就是把前后8個螺絲直接拆開，最后隱藏的固定是這個電位器，直接把旋鈕帽拔下來
把電位器固定的螺母打完下來，就可以把前檔板拿下

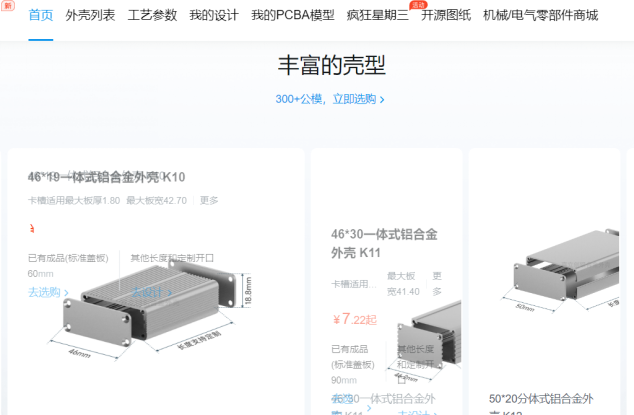

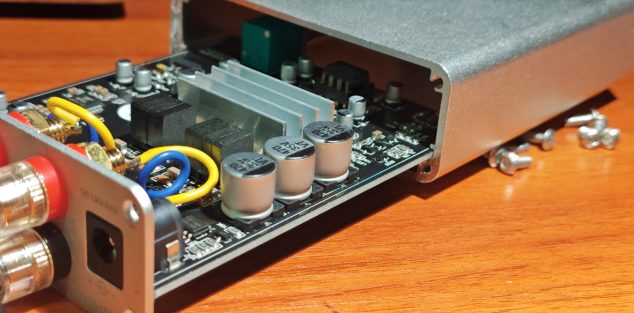

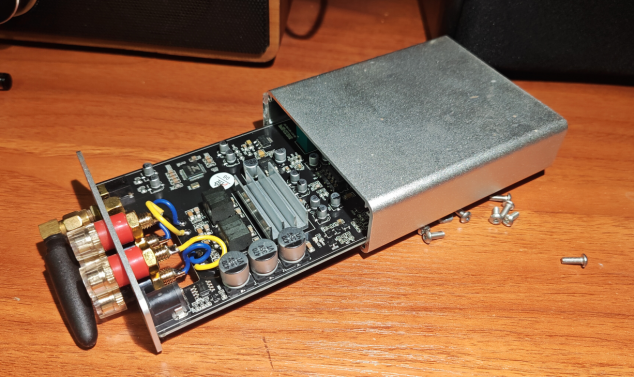

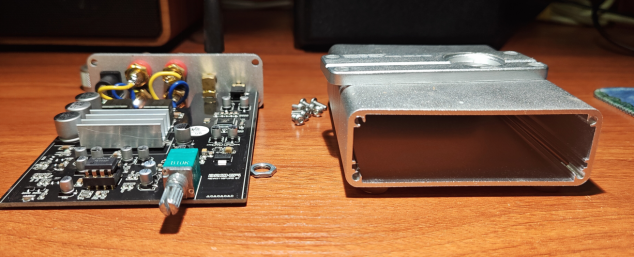

順利拿下， 這外殼是不是很眼熟，這不是某創比較火的業務，鋁合金殼體嗎？
現在做電子產品簡單的外殼都可以在這里做。

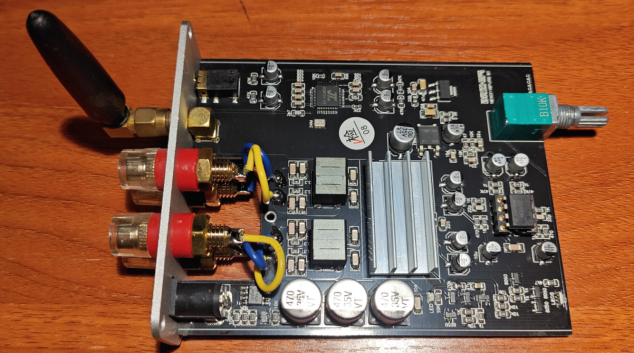

電路板整個做工也是規整，布局整齊、用料看起來也是挺扎實。廠家估計也是怕被我們這樣的人折開，用上了黑色阻焊，這樣電路板整體看起來可以顯的更高端，也能掩蓋一些不好看的走線。

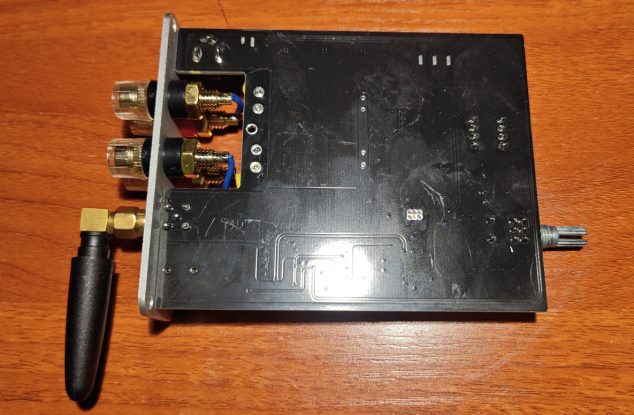

背面沒有任何一個貼片件，看來工程師是懂降本設計的，這樣減少了工藝路線，提高了加工效率降低成本

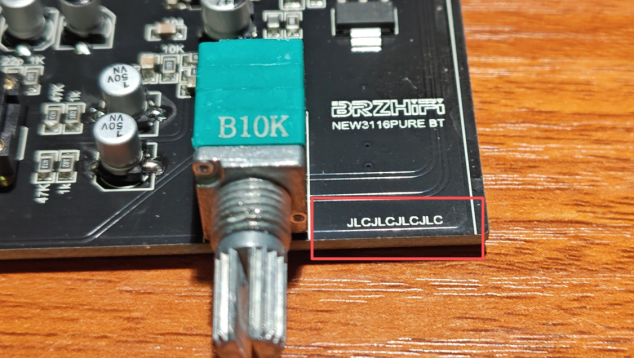

怎么一連串的“JLC”，，這不禁讓我又聯想到了那家火爆的某立創了。看來PCB是在他們家做的？

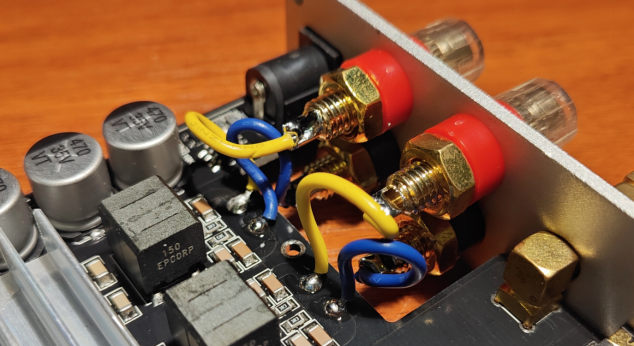

音箱頭是通過電線焊接在電路板上，焊點也是飽滿

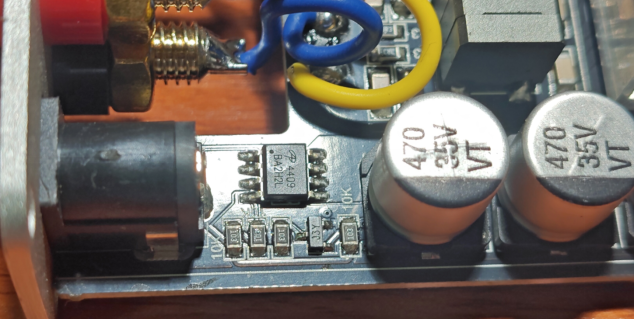

DC電源輸入有一個BA2H2L芯片，這應該不是一個DC電源芯片，因?yàn)檫吷蠜](méi)有電感。

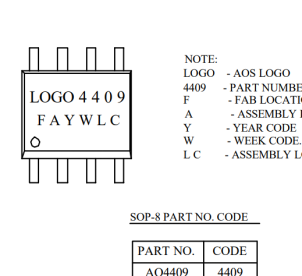

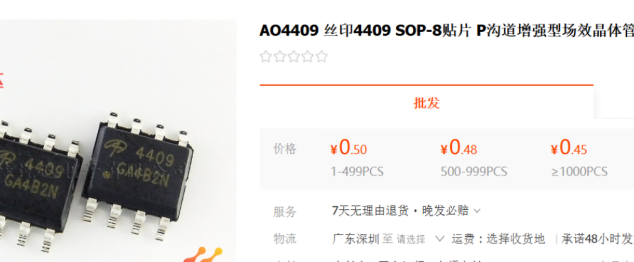

查了一圈，好家伙，發現這型號是和上面一行有關4409.我說怎么查不到呢。
|
|

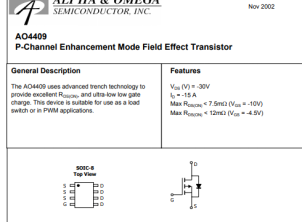

原來是一個P溝道MOS管，這是用來作為開關保護的。
|
|

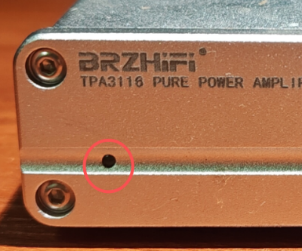

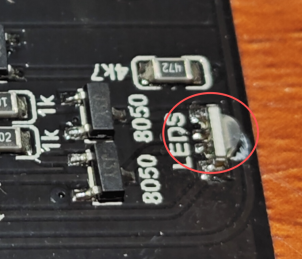

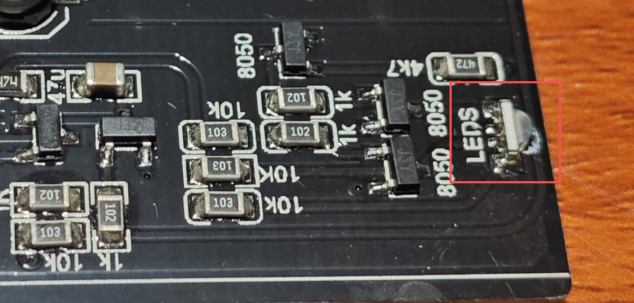

側發光二極管，工程師在結構設計的時候一定要學會多用這種二極管，不然使用普通的直插二極管，不僅不好看，對于焊接來說還可能需要波峰焊甚至手焊，那這個效率影響可太大了。
側貼指示燈

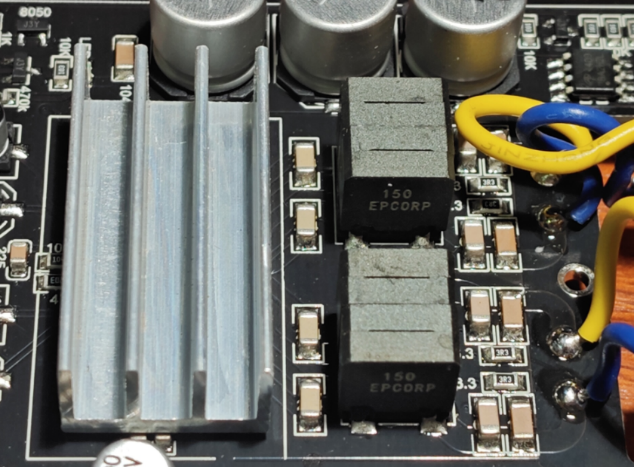

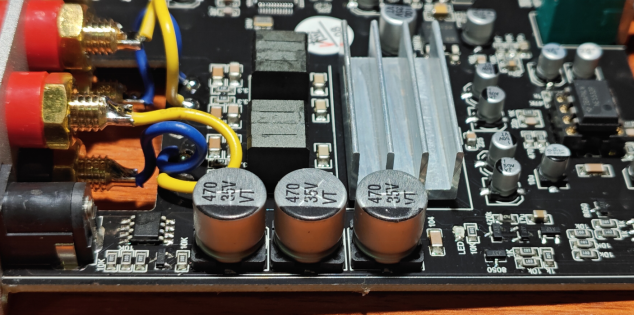

這一部分就是功放電路，功放芯片被壓在散熱片下，我試了一下，散熱片用了固化的導熱膠，拿不下，我也不敢用暴力

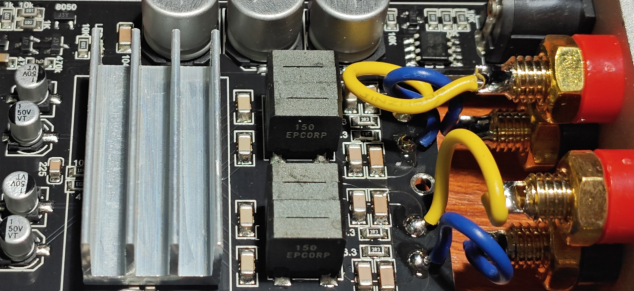

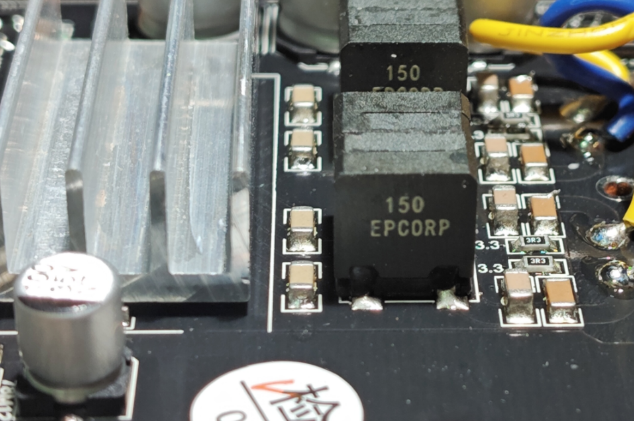

這個電感用料看起來也挺不錯，屏蔽功率電感
EPCORP可能是品牌，150應該就是電感量了15uH。
這種電感的主要作用是儲能和濾波。它通常用在電源供應部分，將脈動的直流電過濾成平滑、穩定的直流電，為功放芯片或功率管提供純凈的能源。
|

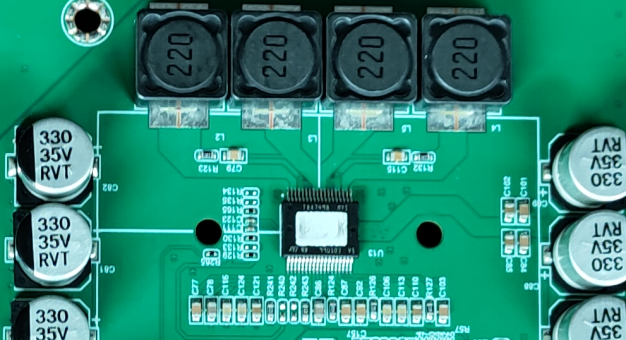

其它D類功放用的電感 |
一個優質的功率電感能有效抑制電源噪聲，提高電源質量，從而對功放的信噪比和動態表現有直接影響。簡單說，就是讓聲音更干凈、背景更黑、低音更有力。

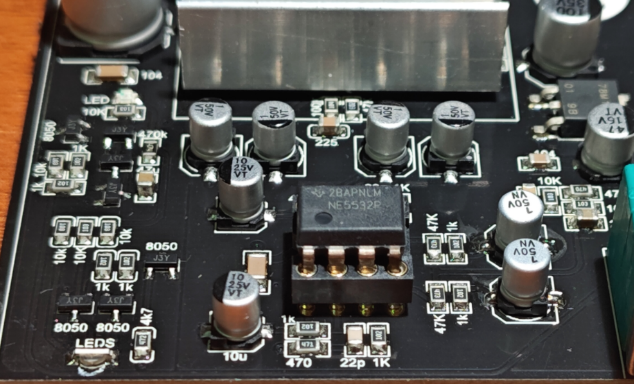

功放前面一級是有一個小運放，用的是經典的運放之王“NE5532”，輸入進來的音頻小信號經過這個NE5532，小音頻信號經過這個運放組成的濾波電路進一步的調整信號頻率幅度改變一些音色，再經過最后的功放將音頻信號放的足夠大驅動音箱。
這個運放甚至還用了一個質量較好的IC座，老玩家知道，這可不是用來維修更換目的，而是這樣方便喜歡動手折騰的用戶更換不同品牌參數的運放，來改變音色，這樣可玩性可以更高，廠家還真是想的真周到。
但是我的角度是，這個百來塊錢的功放，大概率買的用戶也不會有幾個會來想著動手更換運放，可能100個用戶都不一定有一個。按這個邏輯，也可以考慮取消這個設計，直接把芯片焊接在電路板上（用貼片），這樣還能節省一個座子的錢，另外使用IC座時間久了或經過振動都有接觸不良的風險。
當然這個是不同角度來看了。

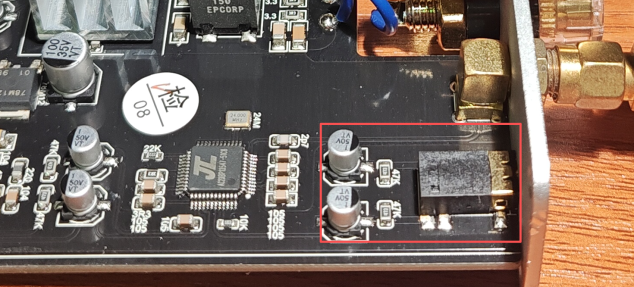

這是模擬音頻信號輸入，2個電容對應左右聲道

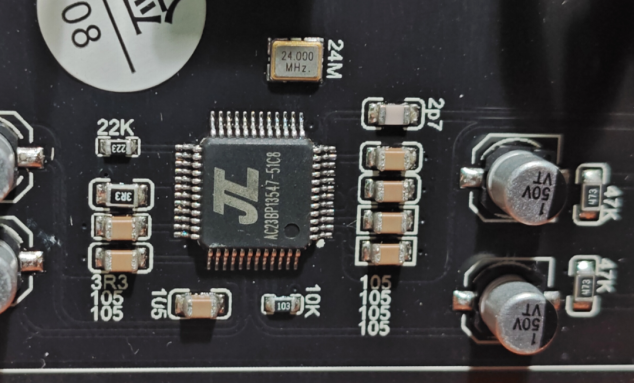

這個杰理的芯片就是一個藍牙芯片了， 這個芯片有2個作用，一個是接收AUX的音頻信號，另一個是接收手機的藍牙音頻信號，最后輸出到ne5532小運放，最后通過功放芯片放大驅動喇叭。
至于切換用模擬音頻還是藍牙音頻應該是芯片內部來檢測哪路有信號（優先藍牙）
總的來說這個一百多的功放做功還是不錯的，對于普通用戶來說，沒有太高要求的話，這個選擇也不錯。
