在消費電子市場飛速發展的背景下，單板硬件設計已成為產品競爭力的關鍵因素。一個優秀的單板設計不僅能夠確保設備穩定運行，還能顯著提升產品可靠性和用戶體驗。本文啟芯結合之前做過的智能硬件案例深入探討消費電子領域單板設計的核心技術，包括電源濾波、熱插拔保護、信號完整性優化以及調試測試方法，為大家提供實用的參考指南。
一、電源濾波設計為消費電子產品提供穩定能源
都說做人的三境界是最開始看山是山，后面發現看山不是山，最后回歸到看山還是山。電源設計有點異曲同工，剛入行的小伙伴都會覺得電源設計很簡單，后面隨著閱歷和項目經驗豐富發現電源設計并不簡單，電源這碗水深著呢！最后歷經萬千項目的淬煉，發現電源也就那么回事，研究透了各個細節，搞明白輸入輸出回來，補償，認證，PI, 原理圖PCB的細節，按套路一步步走，設計的電路就是沒問題的。
在電源設計中，電源濾波是單板設計的基石，它直接影響設備的可靠性和EMI性能。在消費電子產品中，電源濾波設計面臨獨特挑戰：既要滿足高功率需求，又要控制體積和成本。針對這些挑戰，一般采用π型濾波電路結合IC端去耦電容的方案已成為行業標準。
在輸入側電源濾波設計中，π型濾波電路（L-C-L結構）是最佳選擇。根據行業實踐，輸入電容C1應采用鉭電容與陶瓷電容并聯的組合，其中鉭電容（如10μF）負責去除低頻紋波，陶瓷電容（如0.1μF）則用于高頻去耦。電感L推薦采用10uH規格，能夠有效抑制電流變化率，但需注意其飽和電流應高于系統最大負載電流的1.5倍以上，以確保在熱插拔過程中不會飽和導致保護失效。
在IC端電源去耦設計中，電容值的選擇直接影響信號質量。根據實測數據，當電源頻率在1MHz至100MHz范圍內時，采用10μF的陶瓷電容（如X5R/X7R材質）能提供最佳去耦效果，可將電源阻抗從10Ω降低至0.1Ω以下。而在更高頻率（如100MHz至400MHz）場景下，建議并聯多個小電容（如0603封裝的0.1μF電容），通過并聯降低等效電感，進一步優化高頻特性。

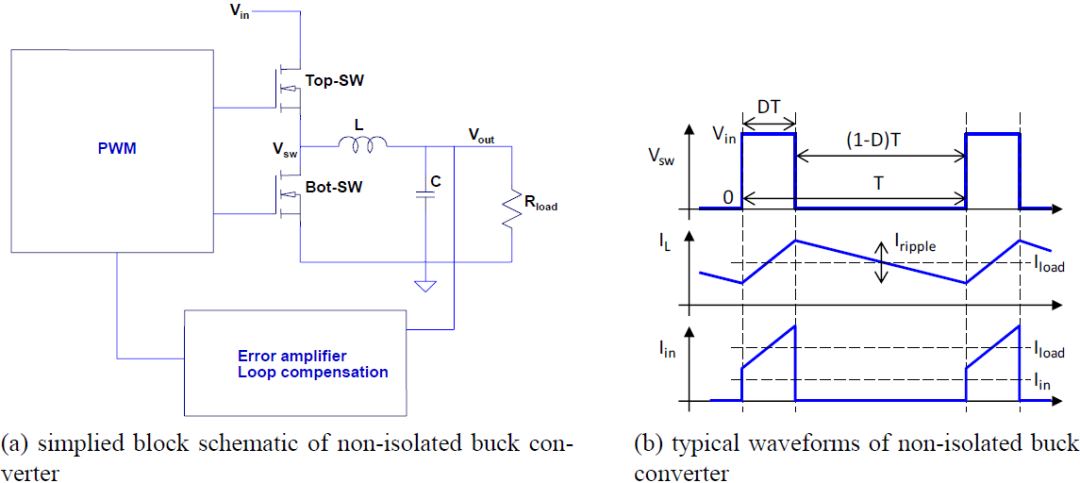

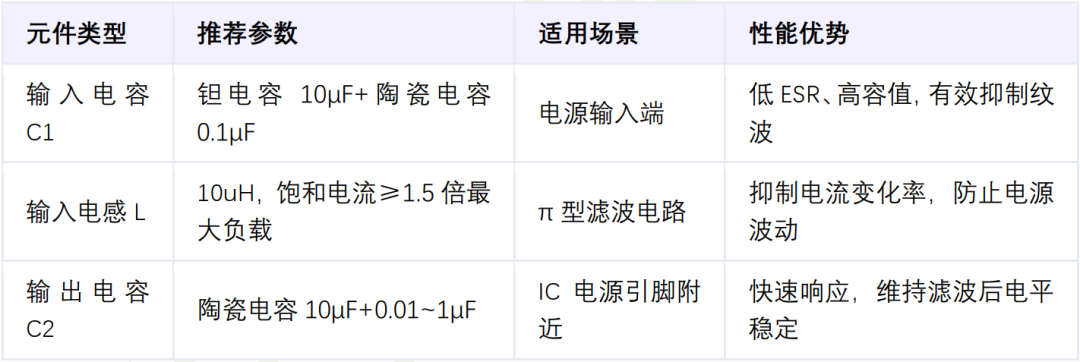

以下是一個典型電源濾波電路參數表：
這一設計成功將電源噪聲降低了90%以上，同時滿足了手機緊湊空間的要求。
二、熱插拔技術實現設備的無縫連接
熱插拔技術在消費電子產品中日益重要，尤其在支持快充、數據傳輸和模塊更換的場景中。熱插拔不僅能提升用戶體驗，還能顯著提高系統可靠性，降低故障率。
熱插拔技術的核心是限制浪涌電流，避免對系統造成沖擊。根據行業實踐，有兩種主要實現方法：MOS管限流法和PTC電阻法。MOS管限流法反應速度快，使用壽命長，已成為消費電子領域的首選方案。例如，LTC4218熱插拔控制器工作電壓范圍在2.9V到26.5V之間，能夠快速控制峰值電流，在小于1微秒的時間內響應故障條件。
在Type-C接口的熱插拔保護設計中，需要綜合考慮VBUS、CC和SBU等引腳的保護。根據實測數據，VBUS線路上的過壓保護（OVP）芯片需要能夠承受高達30V的電壓，并具備快速斷開能力。CC和SBU通道則需要TVS二極管陣列保護，每個引腳的對地電容應控制在0.3pF以內，以確保不影響高速數據傳輸，注意這個寄生電容對高速信號非常重要，之前文章有多次提到，是部分工程師很容易忽視的。
熱插拔技術對系統可靠性的提升有顯著效果。根據MTBF測試數據，采用熱插拔保護的手機電源模塊在加速試驗（50℃高溫）中測試50臺、每臺1720小時無故障，計算得出MTBF=86,000小時。換算到常溫（25℃）下，考慮溫度每降10℃壽命翻倍的因素，實際MTBF可達172,000小時，遠超手機5年使用壽命的可靠性需求。

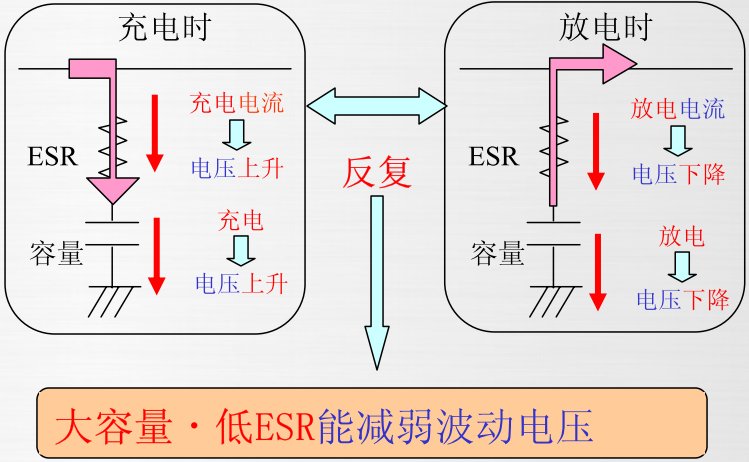

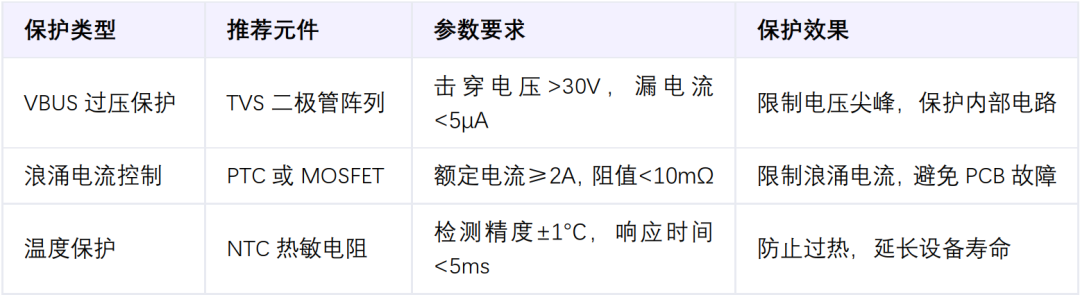

以下是一個Type-C熱插拔保護電路的關鍵參數表：
當溫度超過安全閾值時，系統會自動將VBUS短接到地，觸發適配器的過流保護機制，有效防止了充電端口過熱損壞。
三、SI仿真確保高速數據傳輸的穩定性
隨著消費電子產品數據傳輸速率的不斷提升，信號完整性設計變得越來越重要。高速信號（如USB4、MIPI，pcie, hdmi）的傳輸質量直接影響用戶體驗，如顯示清晰度、充電速度和數據傳輸穩定性。
在高速時鐘線設計中，布局是關鍵。根據實測數據，高速信號每增加一個過孔，阻抗會增加約10%~15%，導致信號反射和眼圖閉合。因此，建議高速數據時鐘線少打過孔，走線長度控制在5英寸（12.7cm）以內，線寬保持一致性，避免使用T型分支。時鐘線兩側應加上地線隔離，減少平行走線，提高信號質量。
對于USB4接口，差分阻抗需嚴格控制在90Ω±10%（Gen2）或90Ω±7%（Gen3）。根據行業標準，四層板設計中通常采用4.5mil線寬和5.5mil線間距，能夠滿足90Ω的差分阻抗要求。同時，差分線長度差應控制在5mil以內，以避免時序偏移和共模干擾。當然最好能做動態長度控制
MIPI D-PHY接口的終端匹配設計同樣關鍵。在高速模式下，接收端輸入電阻RINRX應遠大于終端電阻RID（通常為100Ω），以減少總電阻變化。終端匹配可采用源端串聯匹配（Rser=Z0/2）或戴維南匹配（R1//R2=Z0），根據具體場景選擇。例如，在單通道傳輸時，源端串聯匹配更為適合；而在多通道并行傳輸時，戴維南匹配能更好地控制功耗。
四、調試與測試確保產品高質量上市
調試與測試是單板設計流程中不可或缺的環節，它直接決定了產品的質量和用戶體驗。隨著消費電子產品復雜度的不斷提升，自動化測試技術已成為提高測試效率和準確性的重要手段。
在調試端口設計方面，消費電子產品通常采用SWD（串行線調試）接口，因為它只需要SWDIO和SWCLK兩個引腳，有利于節約電路板空間。根據行業實踐，SWDIO和SWCLK引腳應上拉10kΩ電阻，以確保信號穩定性。例如，在智能手表副板的C口設計中，工程師通常將SWD接口放置在副板上，通過預留調試端口，便于系統級調試和故障診斷。
自動化測試腳本編寫是現代消費電子產品測試的關鍵。根據實測數據，使用自動化測試腳本可將測試效率提升3~5倍，同時減少人為錯誤。常用的測試腳本語言包括Python、LabVIEW等，其中Python因其簡單易學和強大的庫支持而廣受歡迎。
在Python自動化測試腳本編寫中，可使用SCPI（標準命令集）指令與測試儀器通信。例如，控制示波器捕獲電源紋波波形的代碼如下：
python
import usbtmc
# 連接示波器
instr = usbtmc.Instrument(0x0957, 0x17A0)
# 設置測量參數
instr.write("MEAS:VOLT:DC? CH1")
# 獲取測量結果
result = float(instr ask())
print(f"電源紋波電壓：{result}V")
在LabVIEW自動化測試方面，可通過VISA（虛擬儀器軟件架構）接口控制射頻測試設備。例如，控制矢量網絡分析儀進行SAR測試的流程包括：初始化設備、設置測試參數、啟動測試、采集數據并生成測試報告。
實際案例分享比如可以在小米14 Ultra的USB Type-C測試中，采用了LabVIEW自動化測試平臺，通過VXI-11協議控制是德科技UXR系列示波器和網絡分析儀，實現了對USB3.2 Gen2（10Gbps）接口的全自動化測試。測試流程包括差分阻抗測量、眼圖分析和SAR值計算，整個測試過程僅需30分鐘，而手動測試需要2小時以上。
五、總結
消費電子單板設計正朝著更高集成度、更低功耗和更強可靠性，更低成本的方向發展。隨著5G、AI和物聯網技術的普及，單板設計將面臨更多挑戰和機遇。
電源濾波設計將更加注重高頻特性，陶瓷電容（如C0G材質）因其優異的溫度穩定性和低電容變化率（-55°C~125°C范圍內僅0.3%）將得到更廣泛應用。同時，π型濾波電路將與熱插拔技術更加緊密集成，形成完整的電源保護解決方案。
熱插拔技術將向智能化方向發展，新一代熱插拔IC集成了全面的模擬和數字功能，如板卡插入后連續監測電源電流，一旦故障立即關閉系統。這種智能保護方案能夠有效減少系統故障率，提高產品可靠性。
信號完整性設計將更加注重多協議兼容性，隨著USB4、MIPI等協議的普及，單板設計需要同時支持多種高速接口。未來趨勢包括更精細的阻抗控制（如±3%）、更高效的終端匹配方案（如自適應匹配）以及更完善的EMI抑制技術。
調試與測試技術將更加自動化和智能化，AI輔助測試將成為主流。通過機器學習算法分析測試數據，可以提前發現潛在問題，提高測試效率。同時，云測試平臺將允許工程師遠程訪問和控制測試設備，實現全球化協同測試。
