工作簡介
本文提出了一種基于氮化鈦（TiN）微熱板的新型MEMS紅外發射器陣列。采用KOH濕法釋放制備了集成微熱板的超薄（1.1μm）傳感單元，以此構成了可實現低功耗、高調制深度的紅外發射器陣列的硅梁結構。所制備的紅外發射器陣列具備低功耗（63.75mW@408℃）、高調制深度（65.6%@100Hz）與高熱轉換效率等特性，在2.5~15μm波長范圍內的紅外輻射功率為0.55mW。同時實現了良好的選擇性激活與熱隔離性能，驗證了其在光譜分析、氣體傳感及微型熱成像等需要精確調控紅外輻射的領域中的應用潛力。相關成果以“Design, fabrication, and characterization of a low-power, high-modulation-depth infrared emitter array”為題發表于SCI學術期刊《International Journal of Optomechatronics》，論文的第一作者為碩士研究生丁鵬，通信作者為喬啟峰高級工程師和武震宇研究員。
研究背景
紅外光源廣泛應用于光譜分析、氣體傳感及生物成像等領域。目前主流紅外光源主要分為紅外激光器、發光二極管（LED）和熱輻射紅外發射器三類，各有優缺點。紅外激光器雖能提供較高輸出功率，但在成本與系統集成度方面存在不足；LED效率較高，但受限于發射帶寬窄、輸出功率低等問題；傳統的熱輻射紅外發射器則因效率低、體積大而應用受限。相比之下，基于MEMS技術的熱輻射紅外發射器兼具微型化、低功耗與高工藝兼容性等優勢，特別適用于集成化應用場景。本研究設計并制備了一種基于TiN的低功耗微型化MEMS紅外發射器陣列，其與MEMS工藝的兼容性也為未來集成于緊湊型紅外微系統提供了技術支撐。
研究亮點
本工作通過微加工工藝制作了紅外發射器陣列（圖1），其中通過KOH濕法刻蝕制備了集成超薄傳感單元的硅梁結構，實現了厚度為1.1μm的懸浮微熱板薄膜。由于紅外熱成像儀的測溫原理是先測量被測物體輻射出的紅外能量，然后通過斯特藩-玻爾茲曼定律公式和設定的發射率來計算出溫度。因此在性能表征前，通過外置加熱臺加熱的方式，測得所制備的紅外發射器的表面發射率隨溫度變化的特性曲線（圖2），確保后續表征結果的準確性。

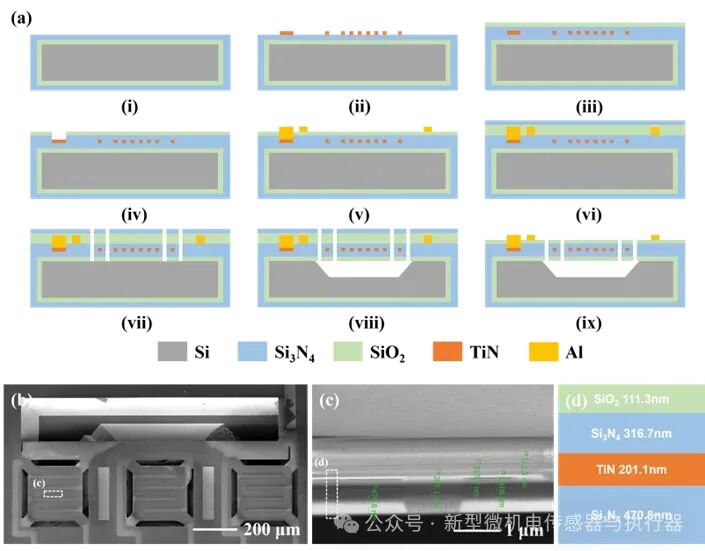

圖1 (a) 紅外發射器的工藝流程；(b) 紅外發射器陣列的SEM頂視圖；(c) 懸浮薄膜截面的SEM圖像；(d) 懸浮薄膜截面的膜層結構。

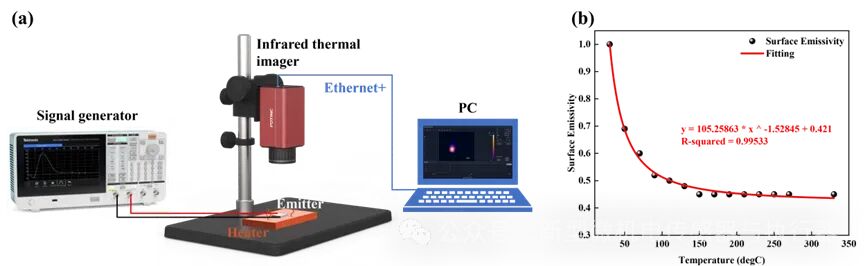

圖2 (a) 紅外發射器表面發射率的測試系統；(b) 不同溫度下的表面發射率。
完成紅外發射器的表面發射率校準后，對其進行電熱特性和紅外輻射特性的表征。對于電熱特性，紅外發射器在施加6.8V驅動電壓時，最大工作溫度為408℃，對應的直流功耗為63.75mW。并且在100Hz的驅動頻率下，其調制深度高達65.6%（圖3），證實其適用于10Hz以上的高頻脈沖工作模式。對于紅外輻射特性，觀測其輻射集中于3~8μm波段，與二氧化碳、一氧化碳、二氧化硫、二氧化氮及甲烷等關鍵氣體的強吸收帶相吻合。經計算，在工作溫度下，單個器件在2.5~15μm波長范圍內的紅外發射功率為0.55mW（圖4）。

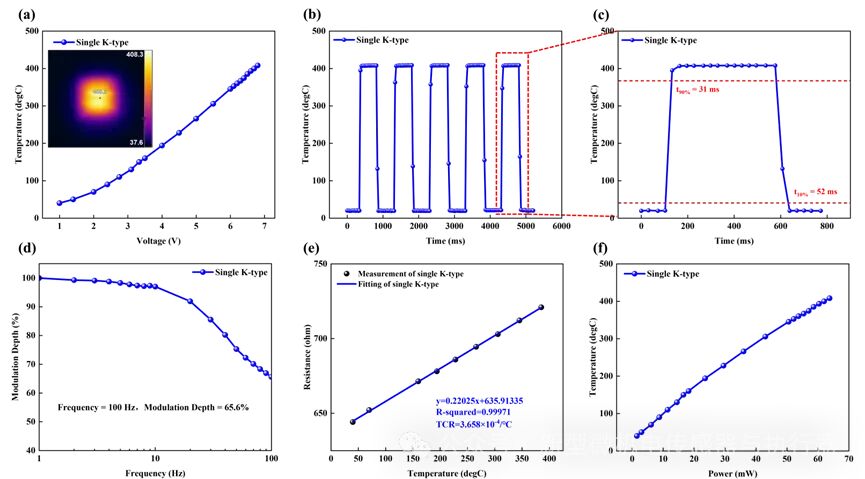

圖3 紅外發射器的電熱特性 (a) 不同驅動電壓下的最大工作溫度；(b) 占空比50%脈沖波驅動的單個紅外發射器溫度周期變化；(c) 單個紅外發射器10-90%響應時間(升溫：31ms；降溫：52ms)；(d) 紅外發射器的調制深度；(e) 溫度電阻系數的表征結果及擬合曲線；(f) 不同工作溫度下的功耗。

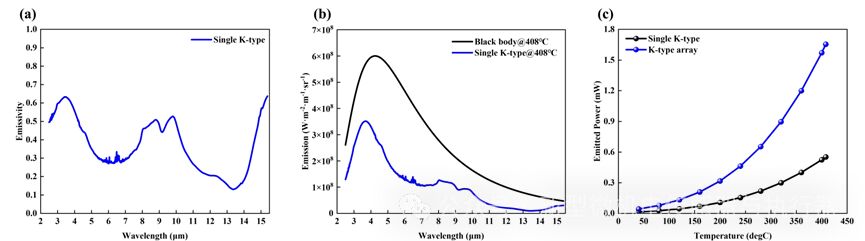

圖4 紅外發射器的紅外輻射特性 (a) 單個紅外發射器的發射率光譜；(b) 408℃時，理想黑體與單個紅外發射器的紅外輻射光譜；(c) 不同溫度下，單個紅外發射器和紅外發射器陣列的紅外輻射功率。
此外，通過同時開啟兩個紅外發射器單元來演示紅外發射器陣列的工作狀態。如圖5所示，當向陣列兩端的紅外發射器施加6.8V驅動電壓時，兩端發射器溫度均達408℃，其余發射器保持36.2℃室溫。該結果進一步驗證了該架構作為發射器陣列的可行性。相鄰發射器間的強熱隔離顯著降低了熱串?dāng)_，使陣列內各發射器能夠穩定獨立運行。這些結果凸顯了該結構在基于陣列的紅外發射應用中實現可靠且可擴展運行的巨大潛力。

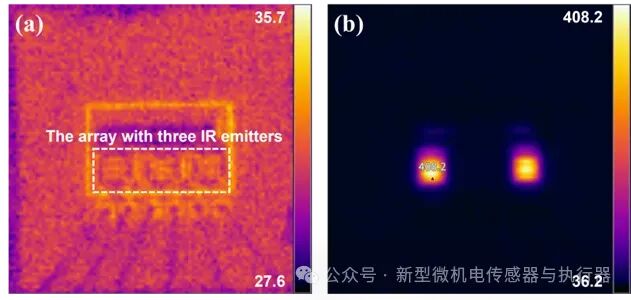

圖5 紅外發射器的熱隔離特性 (a) 未施加驅動電壓時，紅外發射器陣列的紅外熱成像；(b) 對兩側發射器施加驅動電壓時，紅外發射器陣列的紅外熱成像。
總結與展望
本工作設計、制備并表征了一種基于TiN微熱板的新型MEMS紅外發射器陣列。該紅外發射器電熱與紅外性能優異，具備良好的選擇性激活能力與高效的熱隔離特性，能夠在可忽略的熱串?dāng)_下實現穩定可靠的陣列化工作。在紅外光譜、氣體傳感及微型熱成像等需要精確調控紅外輻射的領域展現出廣闊的應用前景。后續工作將聚焦于擴大陣列規模，并采用晶圓級真空封裝技術以抑制對流熱損失，從而進一步提升器件的紅外輻射功率。
