常見的八種二極管

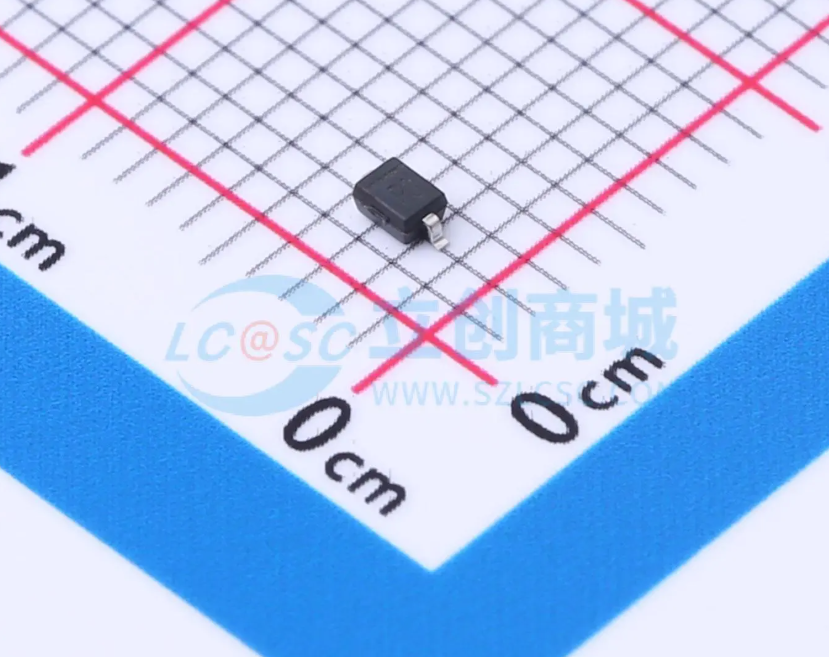

1、普通二極管

電路符號：

按材料分為硅二極管和鍺二極管

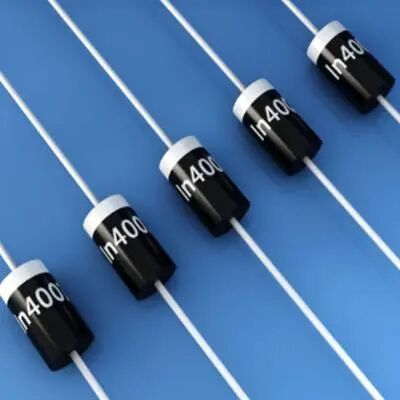

硅二極管：

主要應用于整流電路、電壓穩定器、電壓限制器、振蕩電路等。正向壓降低、反向擊穿電壓高、溫度系數小。正向壓降大約0.6~0.7V.

鍺二極管：

適用于高頻放大電路、調制解調電路、檢波電路等。正向壓降低、反向擊穿電壓低、溫度系數大。正向壓降大約0.2~0.3V.也稱為整流二極管，主要用于將交流電轉換為直流電。它們通常用于電源適配器和充電器中，以將交流輸入轉換為直流輸出。各項指標都中規中矩，并且常用，廉價。

2、光電二極管

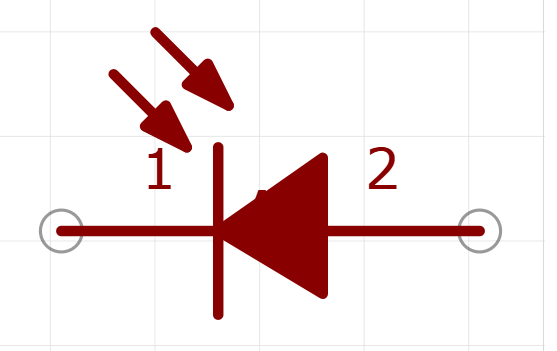

電路符號：

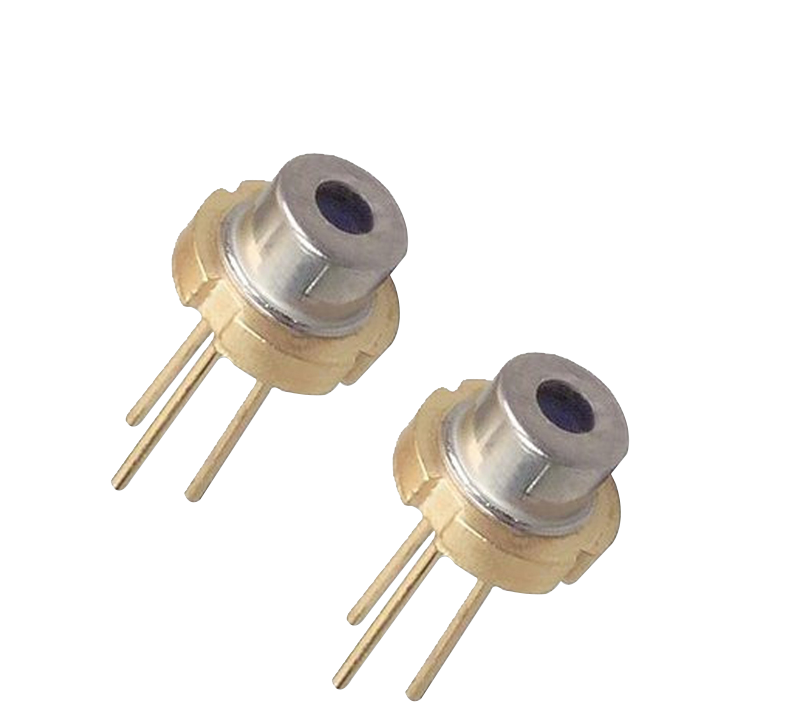

光電二極管，也常被稱為光敏二極管，是一種利用光電效應工作的半導體器件，其主要功能是將接收到的光信號轉換為相應的電信號。

工作原理：在工作時，當外部光線照射到光電二極管的感光區域，光子能量被吸收并激發載流子，從而形成光電流。這一特性使其廣泛應用于光檢測、光傳感以及光隔離設備中。

在應用層面，光電二極管不僅用于光強度檢測、自動控制與計數系統，還常見于光電耦合器、通信系統的接收端以及各類需要將光信號轉換為電信號的場合，例如亮度感應、條碼掃描和光纖通信等。

3、變?nèi)荻?jí)管

電路符號：

變?nèi)荻O管（Varactor Diodes）為特殊二極管的一種。當外加順向偏壓時，有大量電流產生，PN（正負極）結的耗盡區變窄，電容變大，產生擴散電容效應；當外加反向偏壓時，則會產生過渡電容效應。但因加順向偏壓時會有漏電流的產生，所以在應用上均供給反向偏壓。

4、發光二極管（LED）

電路符號：

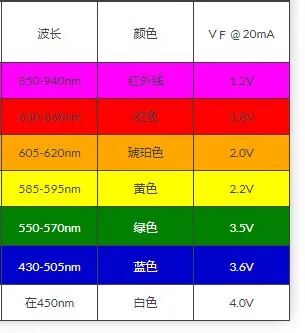

不同顏色的發光二極管，壓降與波長也不一樣

發光二極管（LED）是一種能夠?qū)㈦娔苻D(zhuǎn)化為光能的半導體器件，其工作原理基于PN結的電子和空穴復合發光。

5、快恢復二極管（FRD）

電路符號：

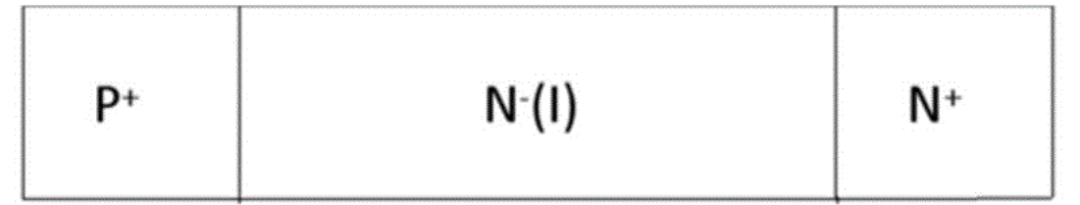

原理：快速恢復二極管 采用的是PIN結構，

導通與截止?fàn)顟B(tài)可瞬間切換，憑借極短的反向恢復時間，專用于高頻開關電路。

6、肖特基二極管

電路符號：

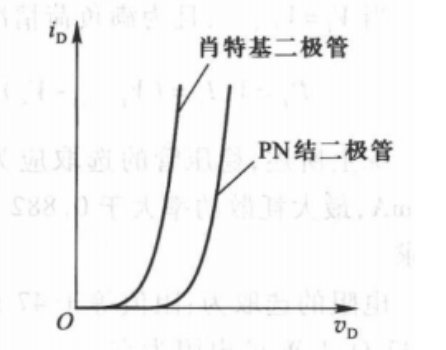

工作原理：肖特基二極管基于金屬與N型半導體接觸形成的肖特基勢壘。導通時，多數載流子（電子）越過勢壘注入金屬，形成電流。因其無少數載流子存儲效應，故反向恢復速度極快，但反向擊穿電壓較低。

7、瞬態電壓抑制二極管(TVS)

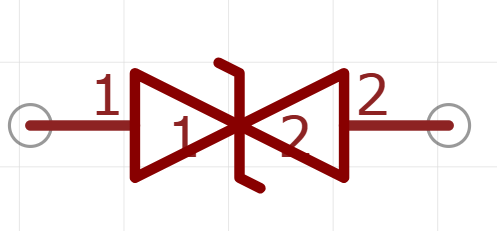

電路符號：

工作原理：TVS二極管基于半導體雪崩擊穿原理。當兩端遭遇瞬時高壓尖峰時，它能以納秒級速度從高阻態轉為低阻態，將過量電流泄放到地，從而將電壓鉗位在安全水平，保護后續精密元件。

8、齊納二極管（穩壓）

電路符號：

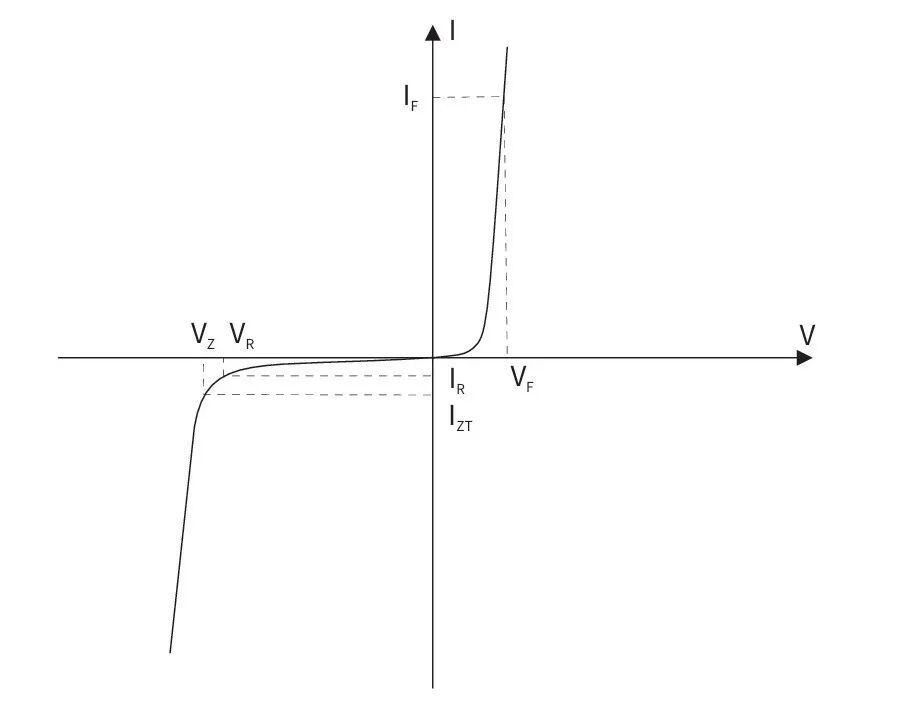

原理：反向偏置下，電壓恒定，電流變化不影響對電壓的影響微小
