NMOS 在實際應用中為何比 PMOS 要更受歡迎？
第一是性能方面
在性能相當的條件下，一顆 PMOS 管的器件面積通常需要達到 NMOS 管的 2~3 倍。更大的面積不僅影響芯片的集成度，也會帶來更高的導通電阻和輸入輸出電容，進而增加電路延遲。
與此同時，若尺寸相同，PMOS 的溝道導通電阻一般大于 NMOS，因此其開關過程中的導通損耗也相應更高。
第二是材料方面：
NMOS 的導電溝道由 N 型半導體構成，而 PMOS 則依賴于 P 型半導體中的空穴導電。由于半導體材料本身的特性，電子的遷移率顯著高于空穴。換句話說，在相同電場作用下，電子比空穴運動得更快，這就使得 NMOS 具有更高的電流驅動能力和更低的導通電阻。
那么，為什么 NMOS 中電子的遷移率更高，運動速度更快？

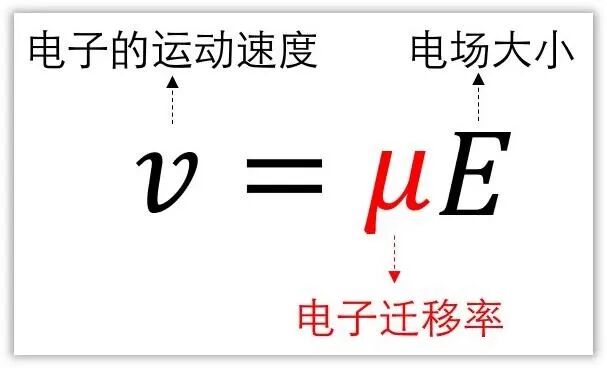

電子遷移率，描述的是電子在單位電場作用下的平均漂移速度，直接反映了電子在材料中移動的“敏捷”程度。相應地，空穴遷移率則代表了空穴在電場中的移動能力。由于空穴本質上是共價鍵中電子的空缺位，其移動實為局部電子依次填充的結果，因此慣性和有效質量更大，遷移率自然較低。
電子遷移率越高的半導體材料，其電阻率越低，在通過相同的電流時，其損耗會越小。
空穴遷移率與電子遷移率一樣：空穴遷移率越高，損耗越小。
從導電機理來看，空穴本質上是共價鍵中電子的空缺位置，其運動實際上是相鄰電子依次填補空位所形成的等效移動。這種間接的運動方式使得空穴在響應電場時顯得更為“遲緩”。
具體到MOS器件，NMOS和PMOS的導電機制存在本質區別。NMOS在柵極施加適當電壓后，會形成以電子為載流子的N型溝道；而PMOS則形成依靠空穴導電的P型溝道。由于電子遷移率通常可達空穴的5到10倍，甚至更高，這使得在相同尺寸和摻雜條件下，NMOS的導通損耗顯著低于PMOS。
電子/空穴遷移率還影響著器件的速度

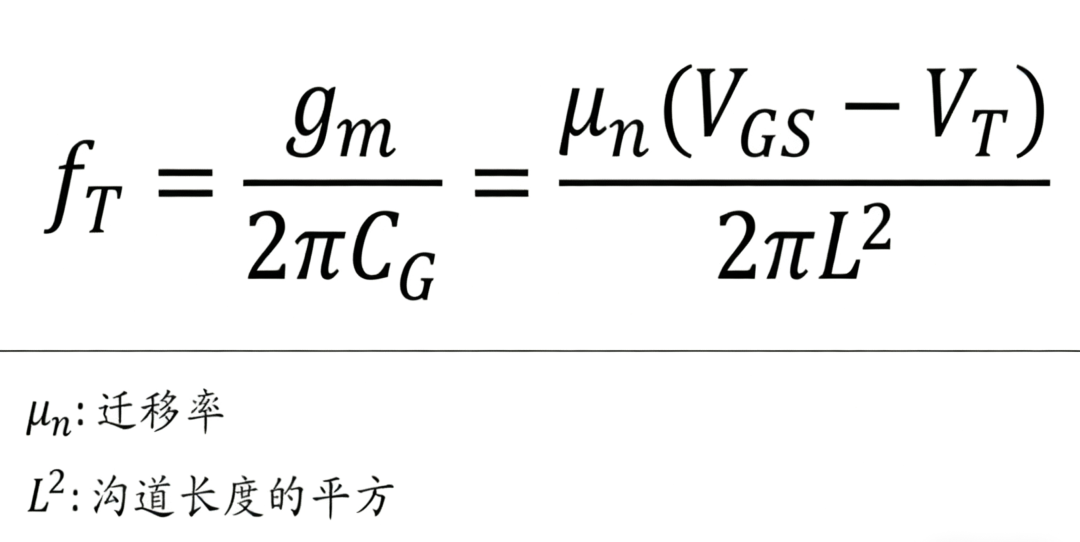

NMOS 管的截止頻率（輸入/輸出 = 1 時的頻率）
從結果得出，電子遷移率越高，NMOS 管可以在更高的頻率的情況下工作。
第三是市場因素：
目前PMOS器件的價格通常高于性能相當的NMOS，這進一步強化了設計人員對NMOS的偏好。
綜上所述，NMOS在實際應用中更受青睞主要基于以下考量：
導通電阻顯著更低，如英飛凌IAUS300N04S4N007僅0.74mΩ，新潔能NCEAP40T35ALL為0.8mΩ，導通損耗小。
電子遷移率遠高于空穴，開關速度和頻率響應更具優勢。
電流驅動能力通常更強。
成本效益更優，PMOS市場價格普遍偏高。
這些因素共同構成了NMOS在功率開關、高頻電路等應用中的主導地位。
