介紹一顆老基準源，還很便宜：
和前面研究的 LTZ1000 都是“埋入式齊納”架構，但目標不同。
AD586 是一款單片集成的 高精度 5.000 V 基準電壓源，內部采用：
埋入式齊納二極管（Buried Zener） 作為核心基準；激光修調薄膜電阻網絡 用來校準初始誤差與溫度漂移；運算放大緩沖器 提供 10 mA 源/灌電流能力。
它是“工廠里校準好的小型 5 V 穩壓源”，比普通穩壓二極管精準幾個數量級。

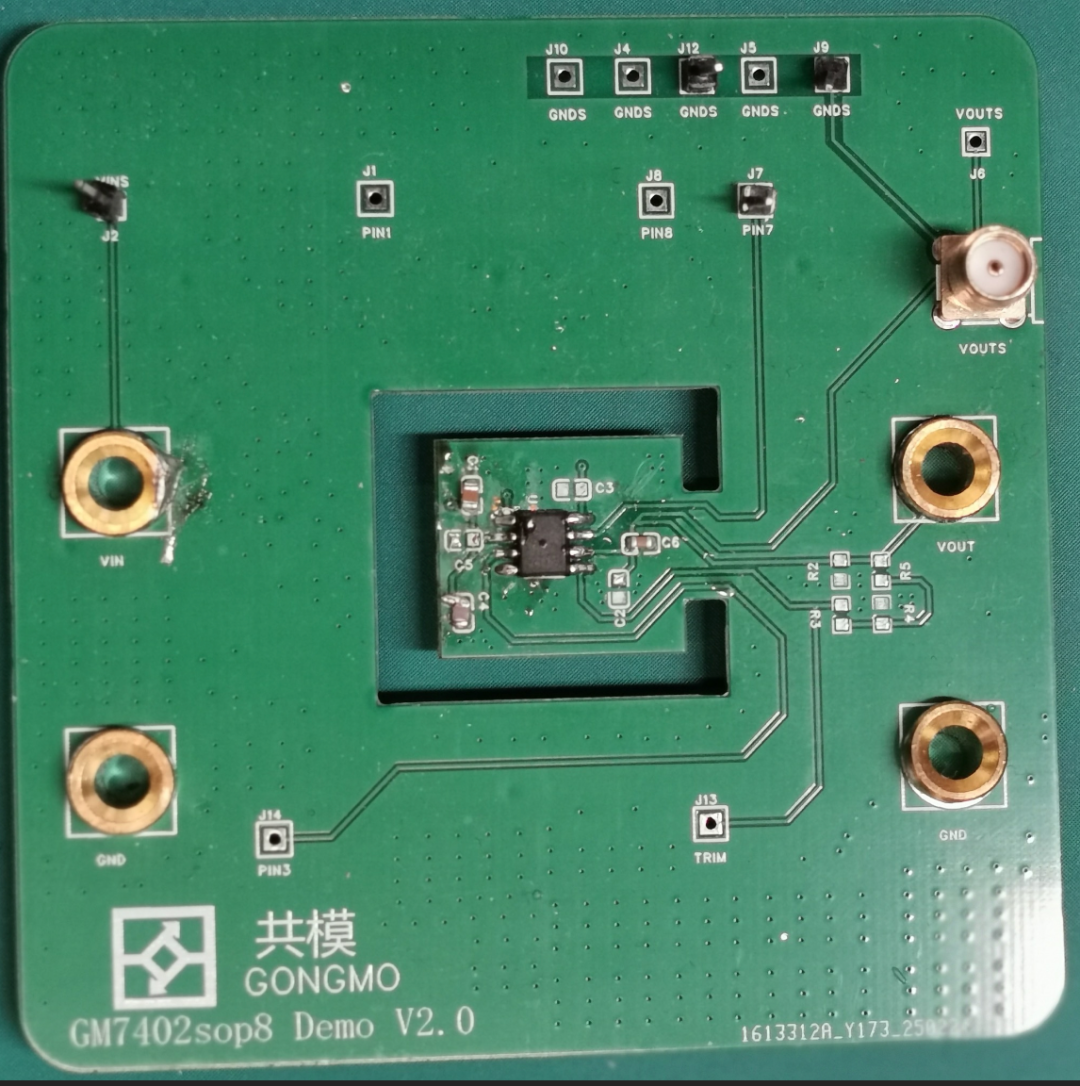

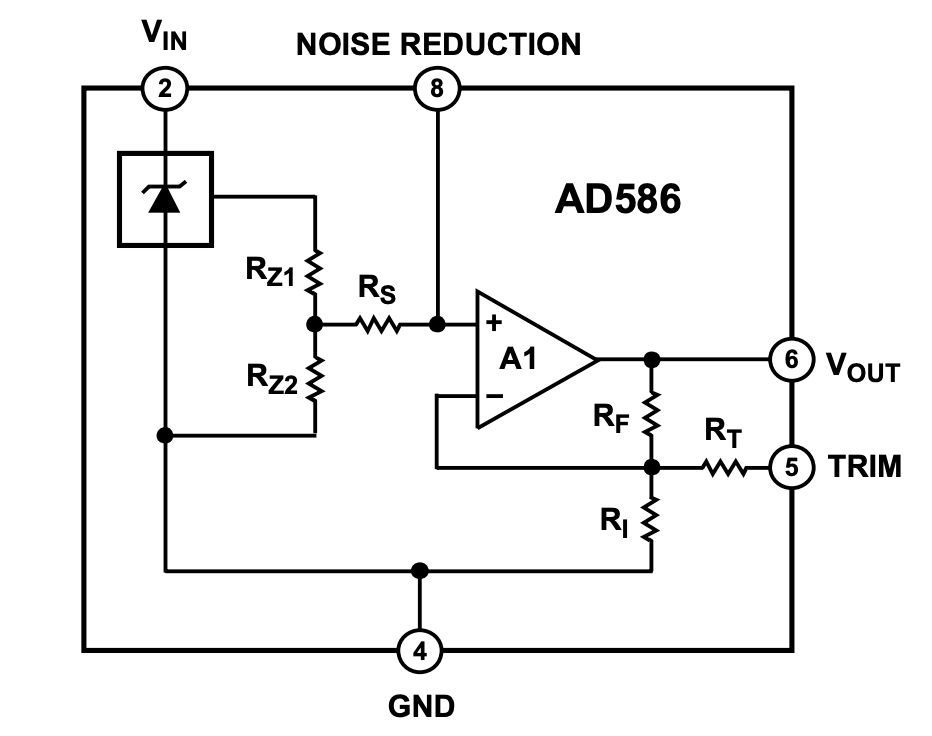

AD586 由三個部分構成：
埋入式齊納基準單元
采用離子注入工藝埋在硅片下層，降低噪聲與老化漂移；齊納電壓約 6.9 V，通過電阻分壓與放大后獲得精確的 5 V 輸出。
溫度補償與修調電阻網絡
內部有薄膜電阻 RZ?、RZ?、RT 等；激光微調后使輸出在出廠時滿足 ±2 mV 精度。
輸出緩沖放大器：提供低輸出阻抗；改善負載與瞬態響應；輸出可源/灌 10 mA，不會像裸齊納那樣易受負載影響。
埋入式齊納雖然比帶隙參考噪聲低，但仍有約 100 nV/√Hz 的高頻噪聲；因此 AD586 設計了 “Noise Reduction” 腳（Pin 8）；加一個 1 μF 電容到地，可形成低通濾波；降低 1 MHz 帶寬噪聲 ≈ 160 μV p-p；同時幾乎不影響直流精度。
實際應用時，只需一顆電容即可把輸出噪聲再降低約 20 % – 30 %。
工廠在 0 °C / 25 °C / 70 °C （或 –55 °C / 25 °C / 125 °C）點測試；

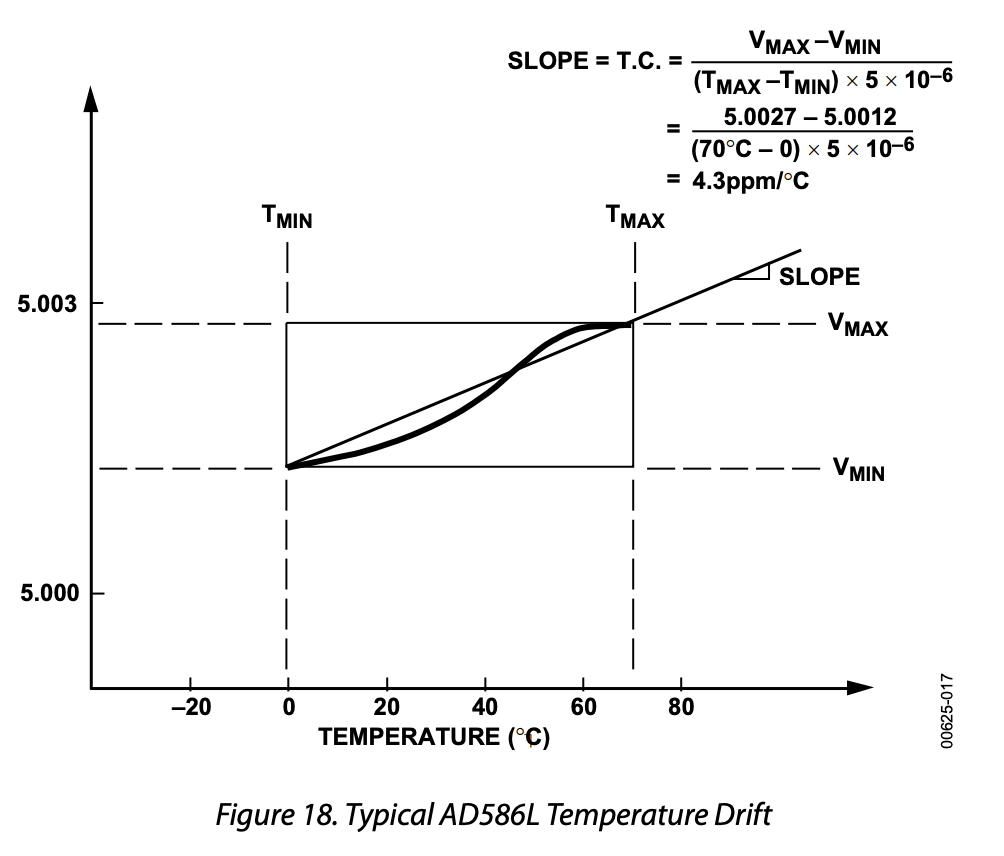

用“誤差盒”法（見手冊 Fig. 18）定義 T.C.；

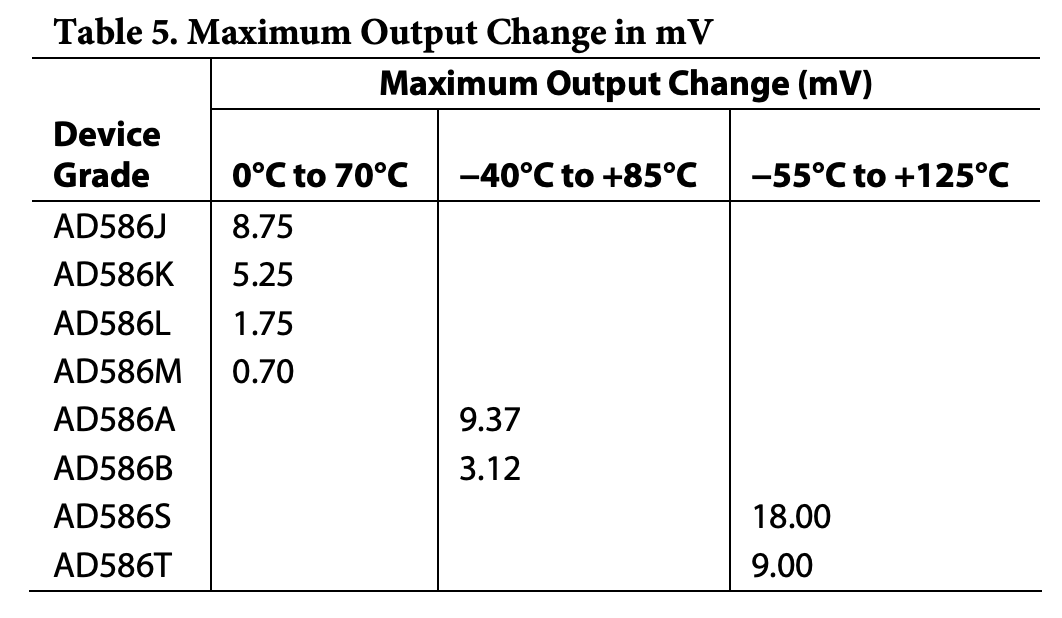

M 級典型 ≤ 2 ppm/°C，L 級 5 ppm/°C；長期漂移 ≈ 15 ppm/1000 h。
換算：5 V × 2 ppm ≈ 10 μV / °C，幾乎不動。

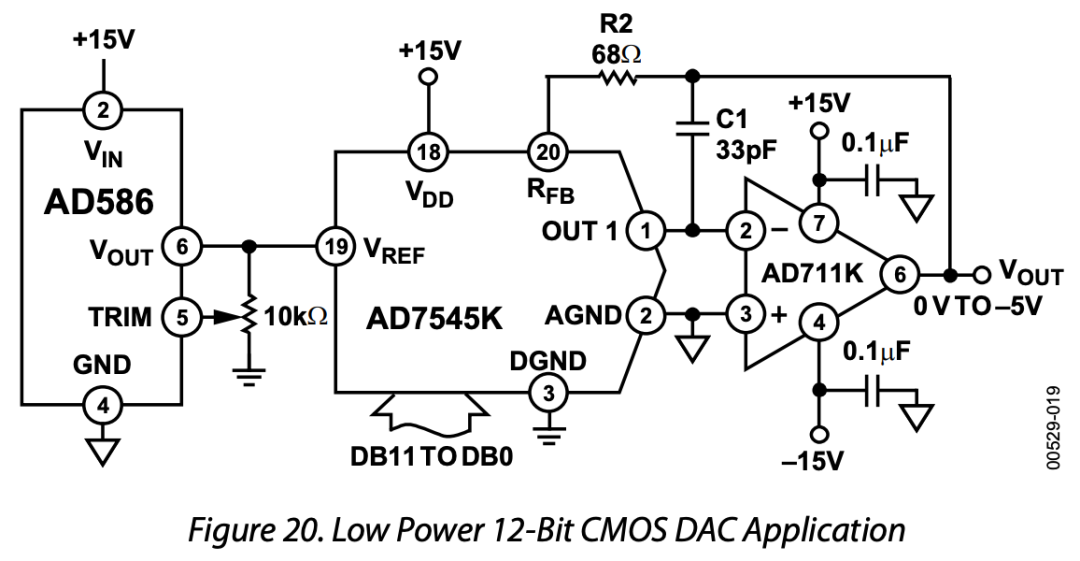

DAC/ADC 參考源
適配 8 ~ 16 bit DAC / ADC（如 AD7545、AD7628 等）；輸出驅動快、噪聲低、響應時間 < 60 μs。

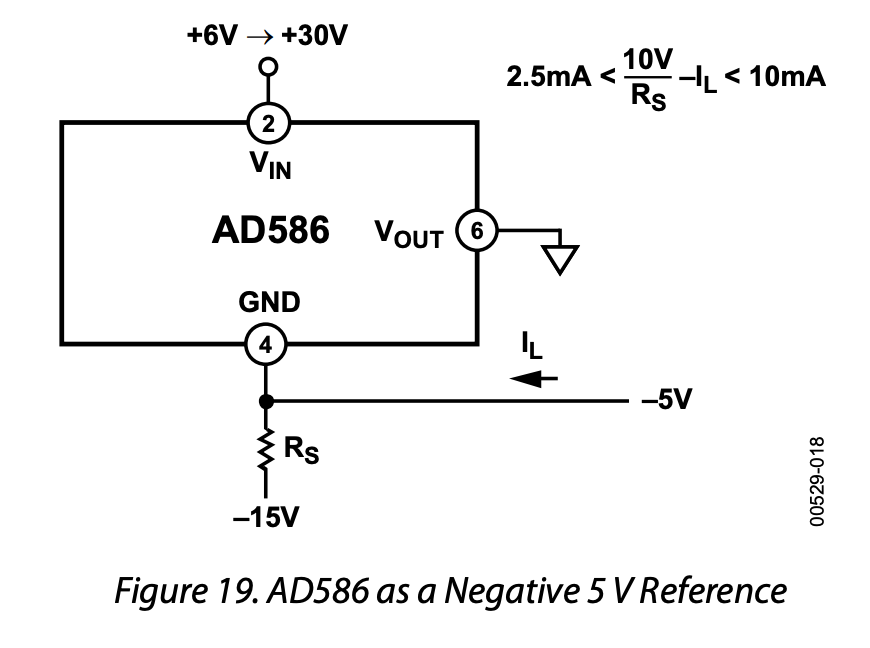

負 5 V 基準
可反接形成 –5 V 參考（手冊 Fig. 19），輸出穩定性不變。

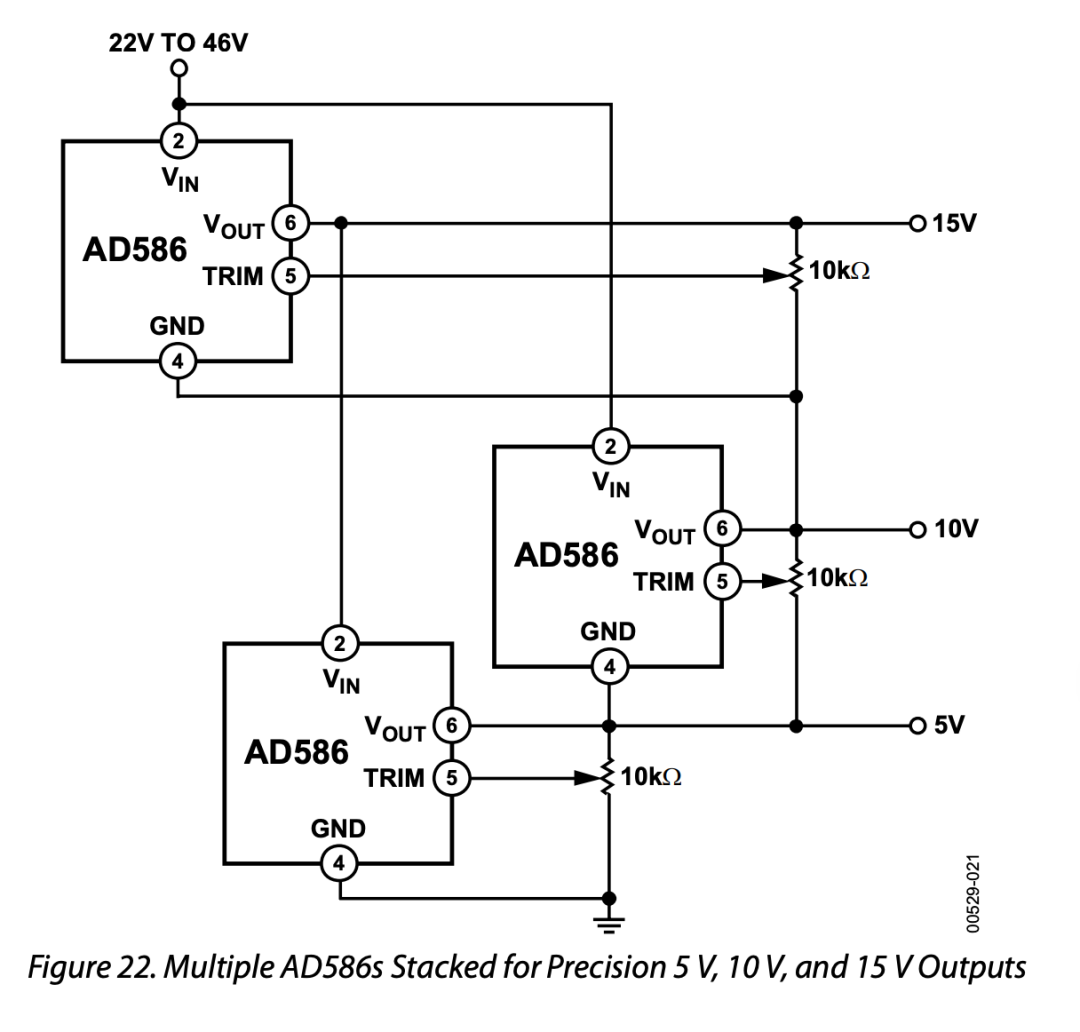

多電壓堆疊
多顆 AD586 串接可得 5 V、10 V、15 V 基準。

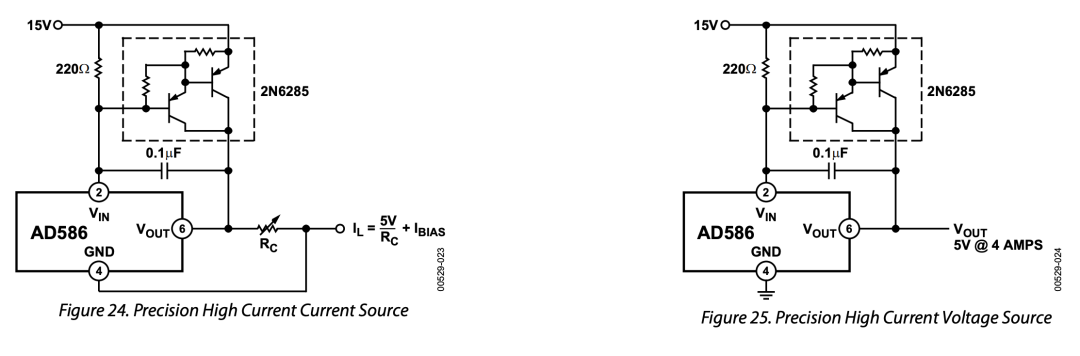

高精度電流源或穩流電源
結合外部電阻或功率 PNP 管可輸出高達 4 A 穩流。
| AD586 | LTZ1000 | |
|---|---|---|
總結一句話：
AD586 是“實用級埋入式齊納基準”；LTZ1000 是“極限級恒溫超穩基準”。
AD586 是一顆“無需恒溫爐的迷你實驗室基準源”，內部結構屬于 “埋入式齊納 + 放大緩沖” 路線，性能穩、噪聲低、調試簡單。如果不追求 LTZ1000 那種 0.05 ppm 極限溫漂，它是工程上非常理想的 5 V 參考方案。
