之前參加了這個活動，眼瞅著馬上要截止了，趕緊急頭白臉的調兩天終于交了：

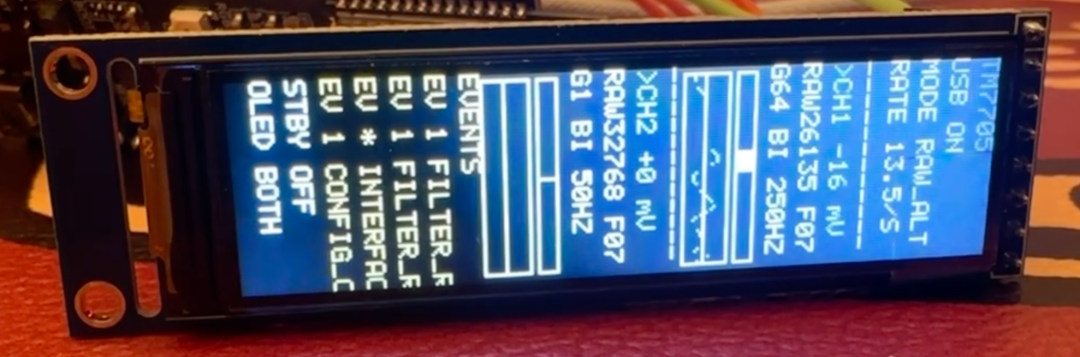

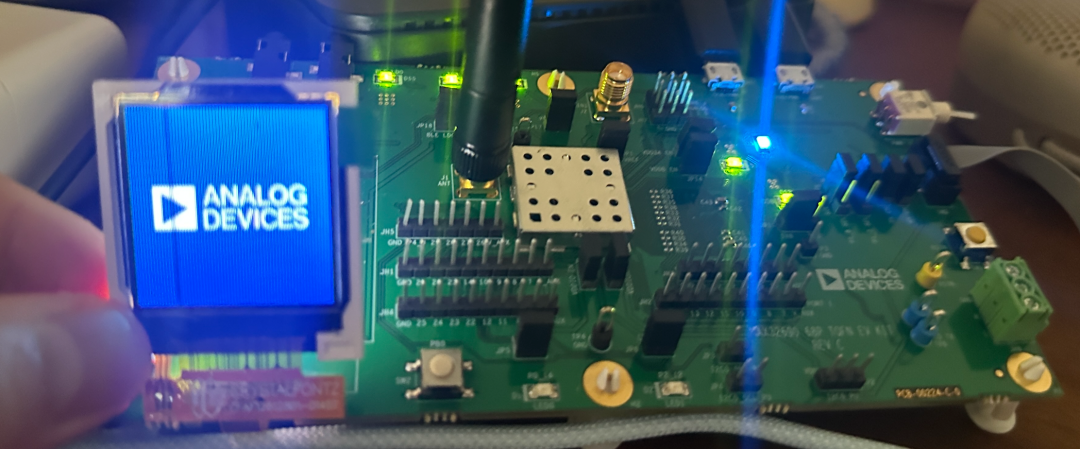

一開始想整個外接屏幕，后來硬件沒調通：
軟件 SPI 驅動，罕見的見到了 9bit 的設計，可以看到原理圖里面是少了 DC 這個引腳的：

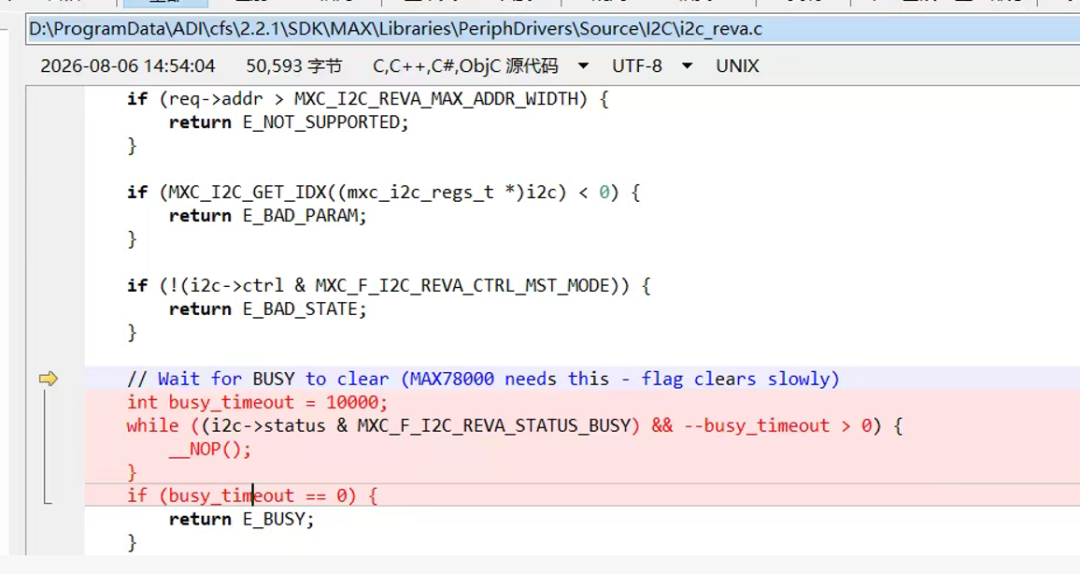

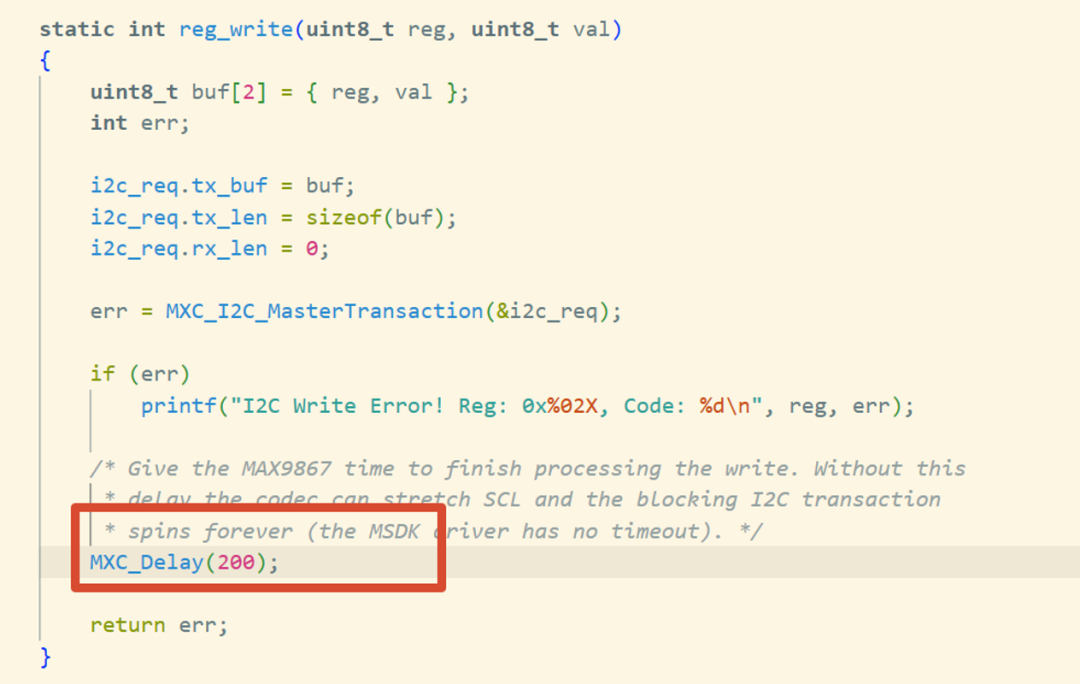

高級捏，不過自帶的 IIC 有大問題，群里面的老哥們都遇到了，emmmm 我也沒有特別深入的調，這里就寫幾個解決辦法。
居然是 SDK 的問題，Maxim 的 MCU 真是一大坨
我只能說，硬件強大固然重要，那軟件面對廣大用戶真是要好好測測了，平時我調個小外設就一會兒，這東西能搞搞兩天：
這個芯片極客使用還行，但是大規模使用還是要大大的問號的，基礎外設都不通，我都不敢想更加復雜的東西：
雖然坑多，但是一些設計真是亮瞎我的狗眼 ：

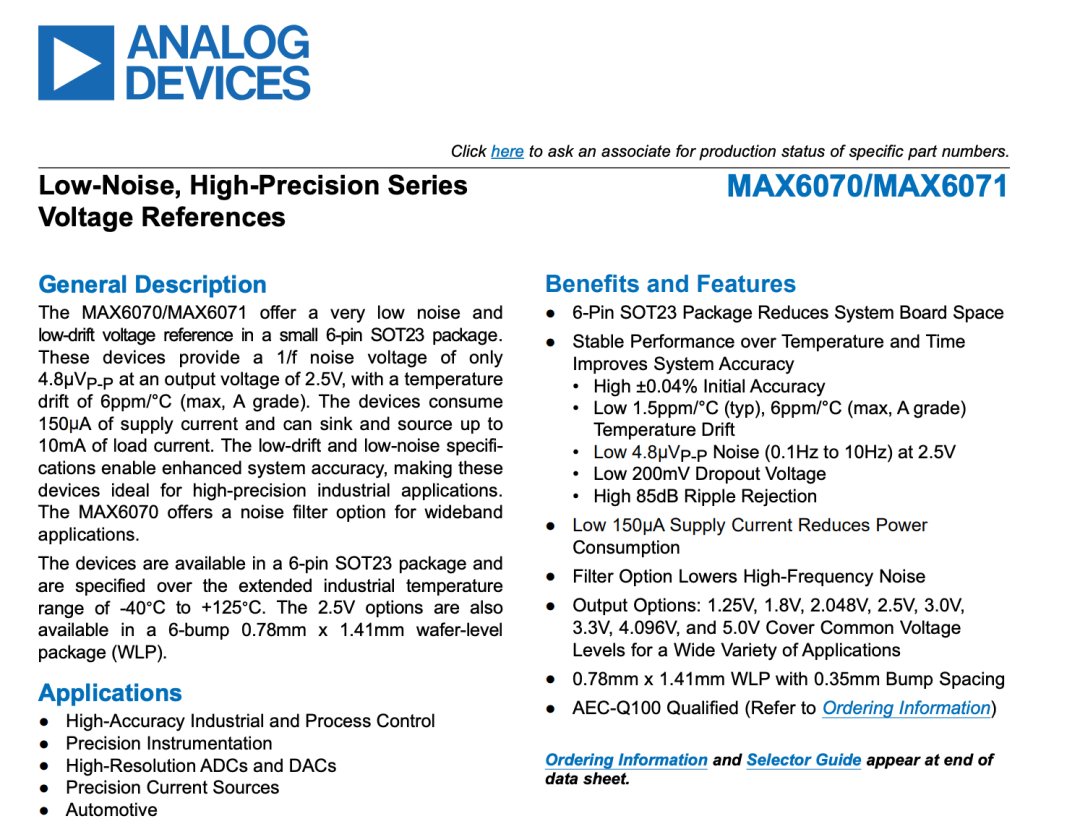

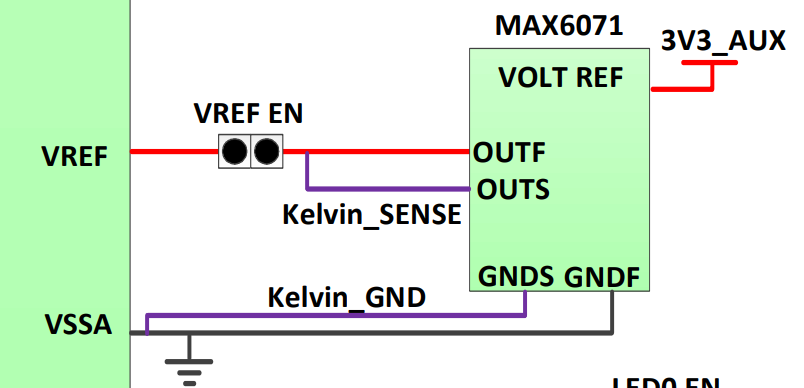

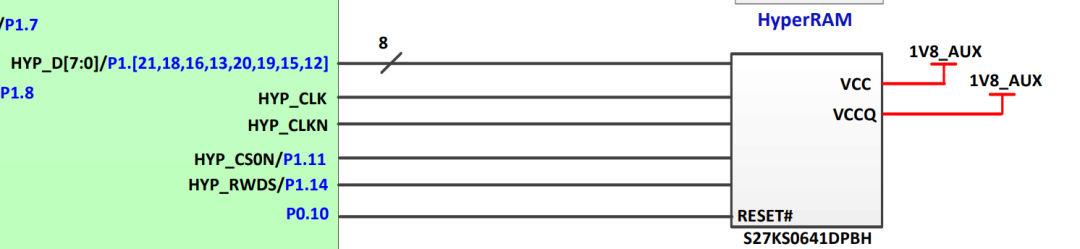

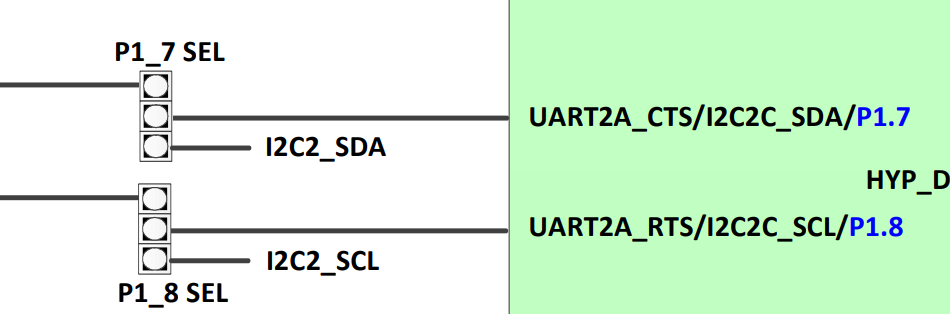

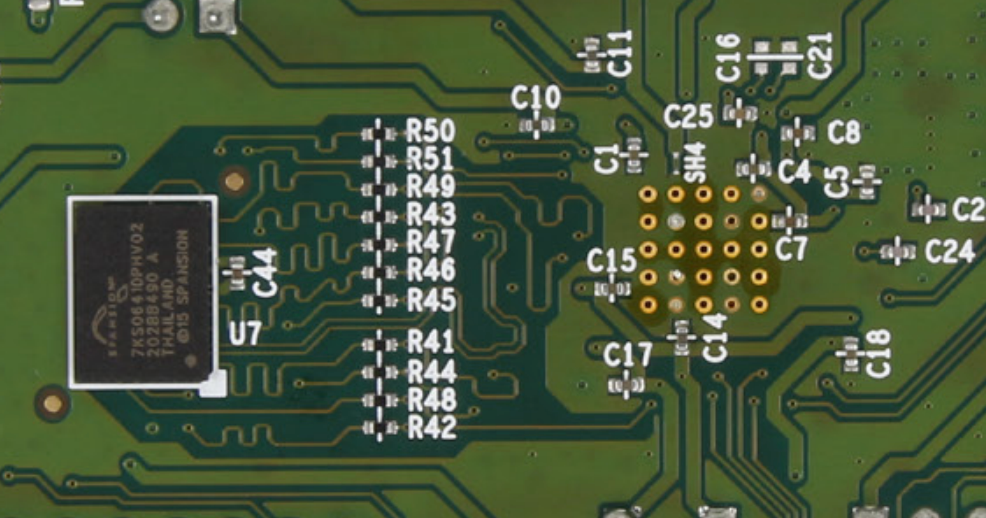

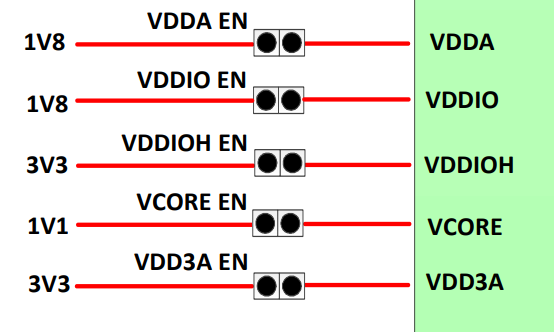

值得學習的有，每個軌上面都有跳線帽：
總之板子配置是很豪華的。

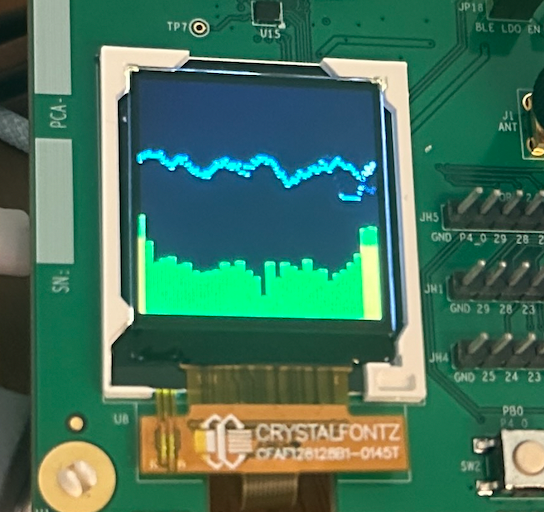

這次demo做了一個分析儀，項目比較考驗數據結構的處理：

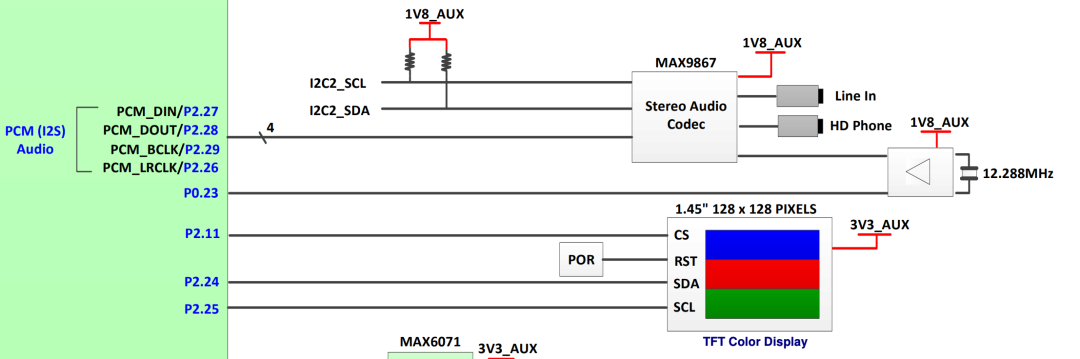

J5 Line-In → MAX9867 ADC → I2S RX DMA → I2S TX DMA → MAX9867 DAC → J6 耳機
系統有兩條鏈。
第一條是絕對實時的音頻鏈：J5 Line-In→MAX9867 ADC→I2S RX→DMA→I2S TX→MAX9867 DAC→J6耳機
第二條是旁路分析鏈：DMA已經接收完成的數據→復制→波形+FFT→TFT
因為我發現實時沒有必要，以及顯示和音質都有問題，所以：
┌→ FFT → TFT
ADC → DMA → 播放 ── ┤
└→ 旁路分析
因此 FFT 算慢一次、TFT少刷一幀都無所謂，但是音頻DMA絕對不能停。
MAX32690的I2S配置為：
req.wordSize = MXC_I2S_WSIZE_WORD;
req.sampleSize = MXC_I2S_SAMPLESIZE_TWENTYFOUR;
req.bitsWord = 24;

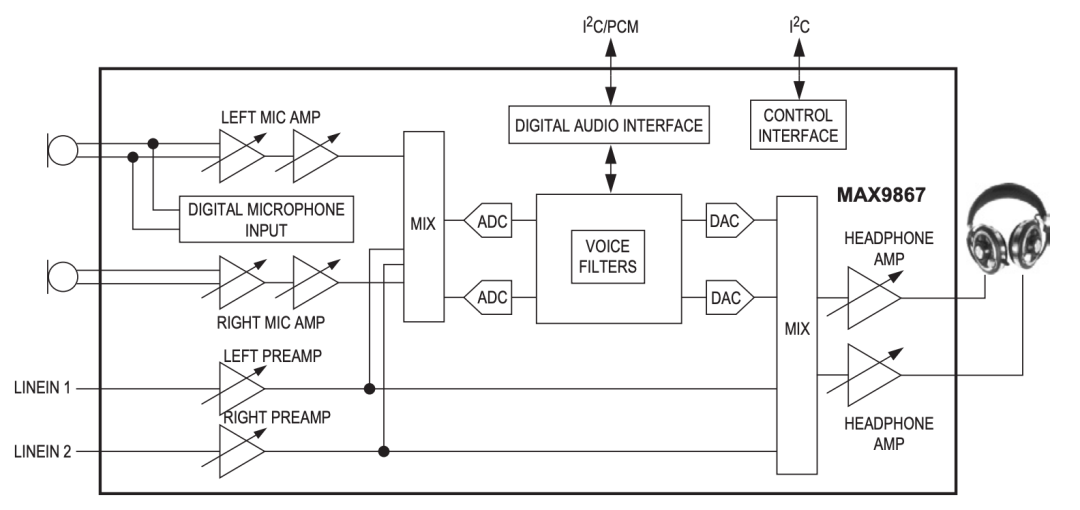

MAX9867數據手冊明確寫的是：Two 16-bit ADCs，也就是左右聲道ADC實際都是16位；數字音頻時序圖輸出的數據也是：D15,D14,…,D1,D0即16個有效數據位。
那么為什么程序可以配置成24 bit？
因為這里的24 bit更準確地說是：I2S Slot Width / Frame Format如每個聲道可以占24個BCLK周期，但其中只有16位是真正的ADC有效數據，其余位用于槽位填充。
嚴謹?shù)膩碚f應該是48 kHz，16-bit ADC，有效音頻數據通過24-bit I2S slot傳輸；這個區別以后做ENOB、SNR、FFT噪聲底分析時非常重要。
(int32_t)(word << 8) >> 8
先把24位數據進行符號擴展，然后：
>> 8
取成16位數據。
如果I2S槽是：
| D15 D14 ... D1 D0 | 0 0 0 0 0 0 0 0 |
16位有效數據 填充
相當于從24-bit數字音頻容器中抽取真正的16-bit Codec數據。
MAX9867=I2S MasterMAX32690=I2S Target，MAX32690接受外部：BCLK/SCK，WS/LRCLK
MAX9867負責產生它們，這樣可以避免MCU作為主機時的WS相位錯位問題。

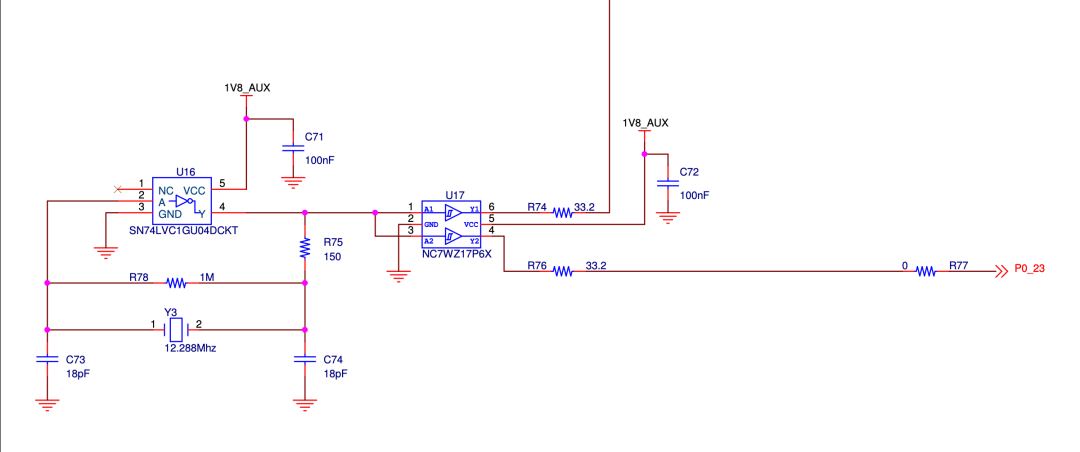

12.288MHz音頻基準給MAX9867，生成LRCLK + BCLK，最后MAX32690跟著Codec采，于是整個采樣時序由Codec掌握，MCU只是同步接收。
MAX9867數據手冊說明，Master模式下BCLK由 BSEL決定：
定義：
#define I2S_DMA_BUFFER_SIZE 64
uint32_t i2s_rx_buffer[128];
HALF0 = word 0...63
HALF1 = word 64...127
核心思想是讓 DMA 和 CPU 分別訪問不同的半緩沖區。
DMA 寫入 HALF0，CPU 處理 HALF1。，DMA 切換到 HALF1，CPU 處理 HALF0；然后DMA不斷：
寫 HALF0
↓
切到 HALF1
寫 HALF1
↓
切到 HALF0
真正關鍵的是：CPU絕對不能讀取DMA正在寫的區域。
否則會出現DMA正在改一個word，但是CPU同時讀取就會產生 torn/inconsistent frame，表現出來就是：數據錯位；左右聲道錯位；突然跳變；沙沙聲；FFT異常尖峰。
rxBufPtr指針這個指針不是表示“剛剛寫完哪里”，只是說明“DMA下一次要寫哪里”,如：
rxBufPtr = HALF0
代表：
HALF0 = DMA下一塊將覆蓋
HALF1 = 當前安全
因此：
safe_idx =(rx_now == i2s_rx_buffer) ? 1 : 0;
實際上就是：safe half=opposite of DMA target half，總之這是一個比較好的并發設計。
CPU先快速：
memcpy(snap_temp, safe, 256);
然后立即離開DMA共享內存。
Buffer:
+------------+------------+
| HALF 0 | HALF 1 |
+------------+------------+
DMA寫0
CPU讀1
DMA寫1
CPU讀0
之后FFT、解包再慢慢處理：
DMA-owned SRAM
↓
快速 memcpy
↓
CPU-owned snap_temp
↓
隨便處理
這相當于建立了一個所有權邊界：DMA ownership→CPU ownership
我的代碼是：
uint32_t *rxBufPtr = i2s_rx_buffer;
但這個變量實際上同時被：DMA回調/ISR修改；主循環讀取；因此從C語言編譯器層面，最好不是普通指針，而是把指針變量本身聲明為 volatile，如：
uint32_t * volatile rxBufPtr;
兩者含義不同：
uint32_t * volatile p
↑
指針本身會異步變化
在Cortex-M4上，對齊的32位指針讀寫本身是原子的，但 volatile 主要解決編譯器可能緩存這個共享變量的問題；至于為什么沒改，是因為就是個演示 demo，匆忙交東西，沒辦法細研究。
arm_rfft_fast_f32計算最終選擇：
arm_rfft_fast_f32()
而不是Q15/Q31。
MAX32690是Cortex-M4F，自帶單精度FPU，所以對于128點FFT，用float實際上非常舒服；128點FFT對100 MHz M4F來說只是很小的計算量。
設計上的重點是FFT執行的時候會不會阻塞實時音頻。
對于 點 DFT：
CMSIS-DSP 實現：
arm_rfft_fast_f32(&fft_inst, fft_in, fft_out, 0);
FFT太慢；FPU影響DMA；DMA優先級不夠；memcpy搶總線；SRAM沖突，但最終發現真正的問題是：
__disable_irq();
bit-bang TFT...
__enable_irq();
這是非常典型的實時系統問題，注意嚴格來說：
__disable_irq()不一定立即停止DMA硬件搬運。
DMA控制器仍然可以繼續工作，看下面的流程圖：
DMA完成
↓
IRQ來了
↓
但是PRIMASK=1
↓
ISR不能執行
↓
下一塊DMA不能及時重新配置
↓
I2S FIFO eventually overrun/underrun
↓
丟樣本
↓
沙沙/爆音
修復后的邏輯變成：
TFT bit-bang進行中
↓
DMA IRQ到來
↓
CPU暫停TFT幾微秒
↓
處理DMA
↓
返回繼續bit-bang
這個操作最壞結果只是LCD某個時鐘周期被拉長了一點，但是對于SPI類接口來說，時鐘一般：有最大頻率要求；通常沒有嚴格最小頻率要求。
所以：
SCK
____|￣|_|￣|________|￣|_
↑
IRQ插進來
通常只是這個bit變得更慢，并不會改變采樣順序，寧可讓屏幕慢一點，也絕對不要延誤音頻DMA
softfp配置為：
MFLOAT_ABI = softfp
LIB_CMSIS_DSP = 1
softfp 不等于“不使用FPU”，表示：浮點運算仍然可以使用M4F硬件FPU，但函數調用ABI使用兼容的軟浮點參數傳遞規則。（可以硬件算float，但ABI兼容soft）
因為SDK預編譯庫是softfp，項目也使用softfp可以避免：ABI不匹配；鏈接錯誤；參數傳遞不一致。
實時性系統設計要求就是數據流的處理問題，但是最大的問題是底層 API 不好用，告辭。
