01白熾燈珠

一、前言

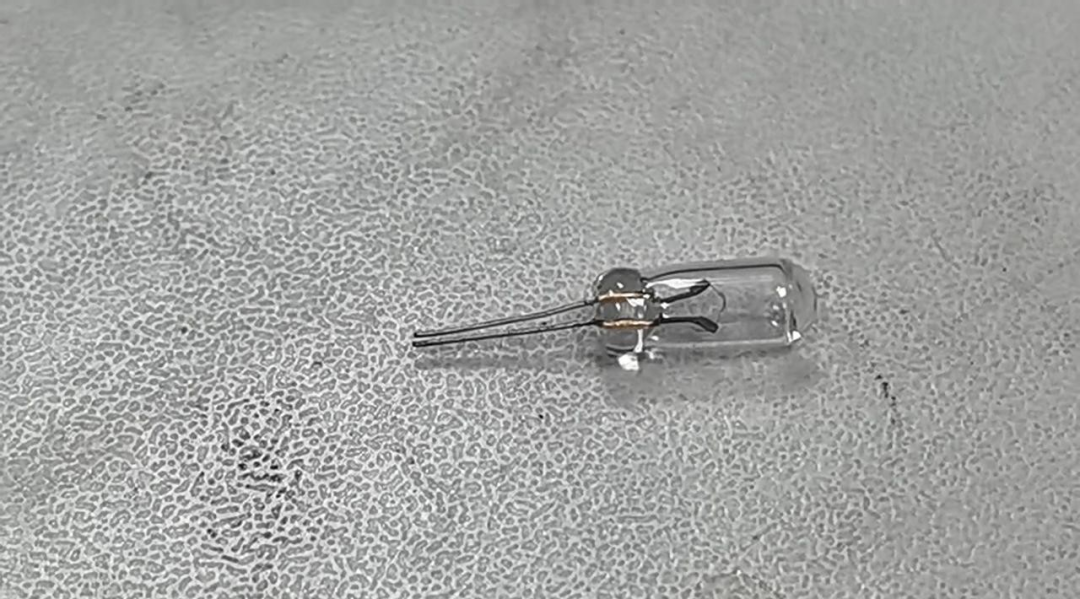

??這種小型的白熾燈珠，工作電壓為1.5V，工作電流大約100mA。下面將通過三極管控制其通斷，來測量一下它的動態特性。也就是在開關過程中電流變化的情況。

二、測量方式

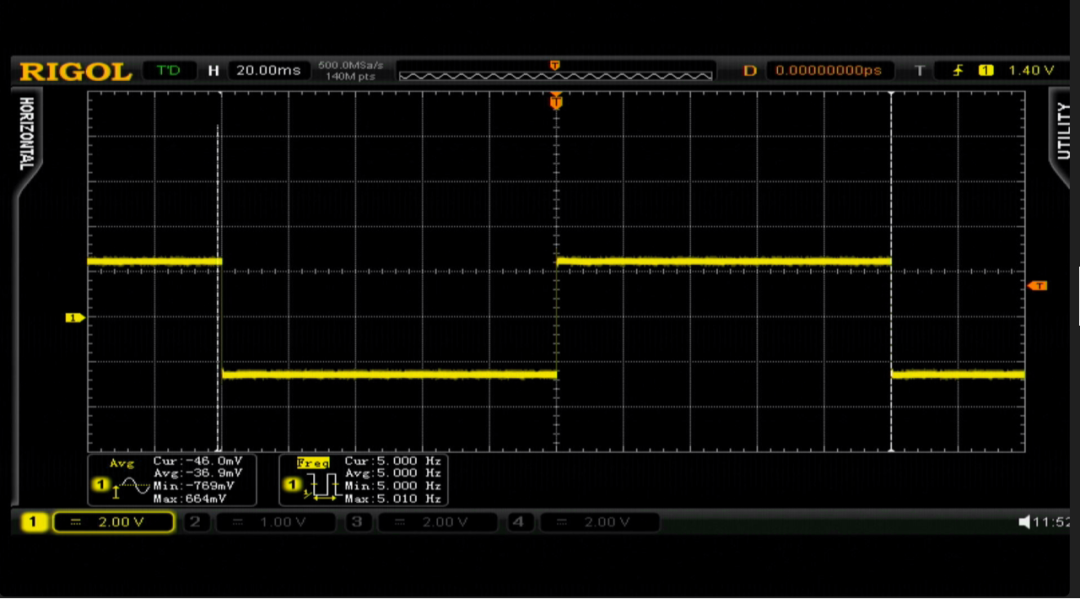

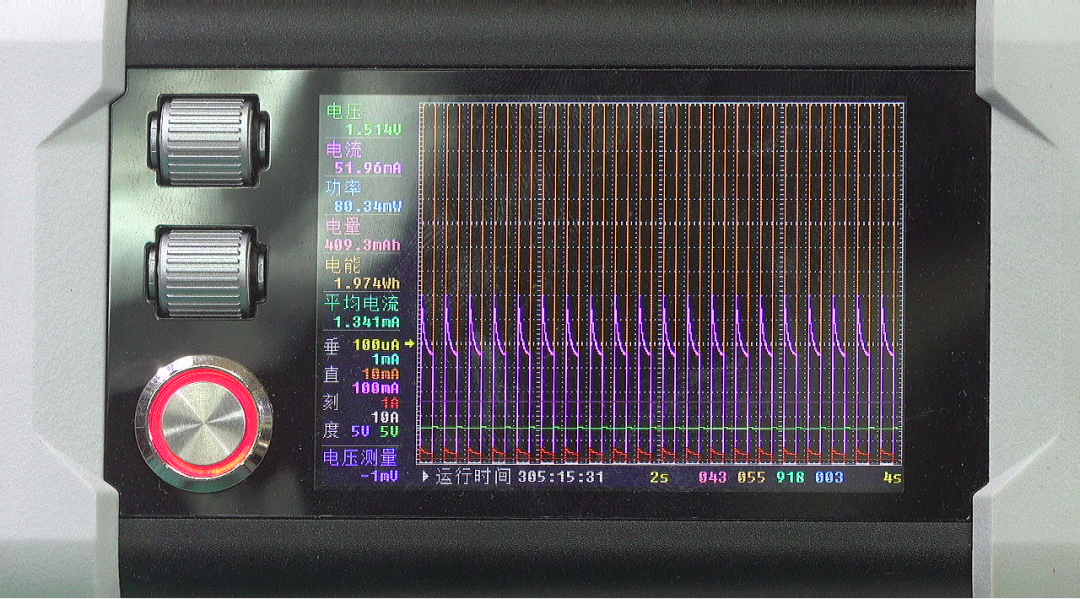

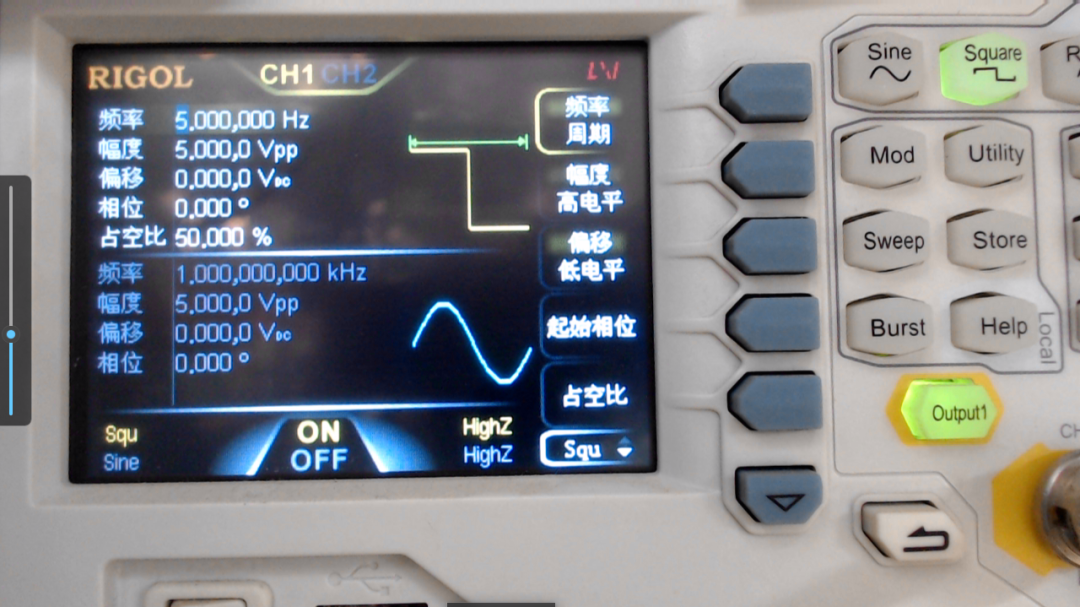

??利用三極管 8050  對燈珠進行開關控制。工作電源為1.5V，?在面包板上搭建測試電路。開關信號是由 DG1062 可編程數字信號源產生，幅值為正負2.5V，頻率為 5Hz 的方波信號。電流是由這塊微功耗分析儀進行記錄。

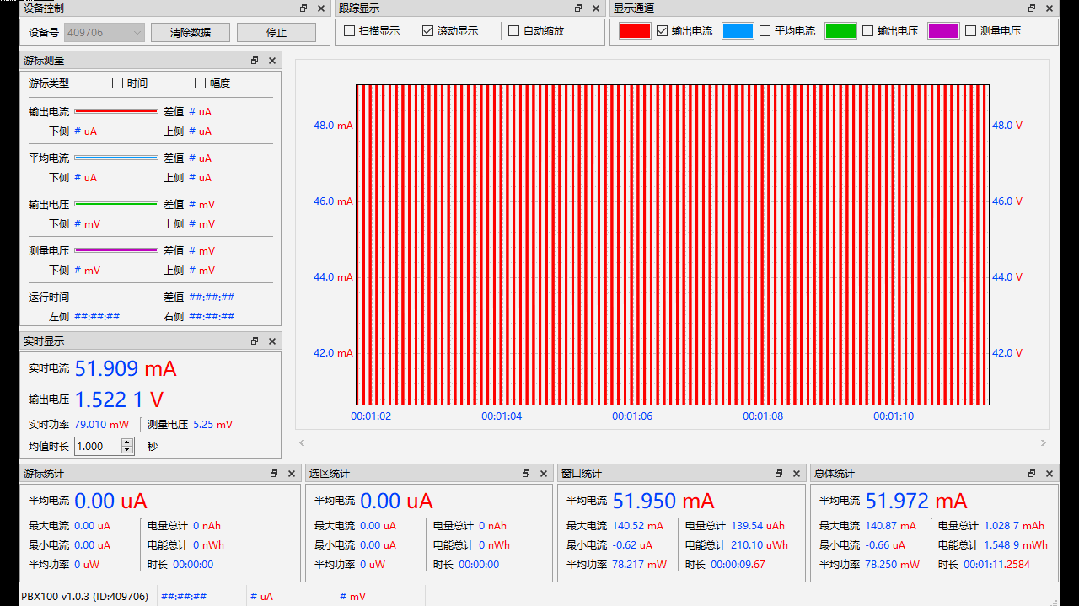

??燈泡以5Hz的頻率閃爍。存儲微功耗記錄儀采樣的電流波形。它的采樣頻率為 10kHz。驅動三極管的電壓信號為占空比50% 的方波信號。

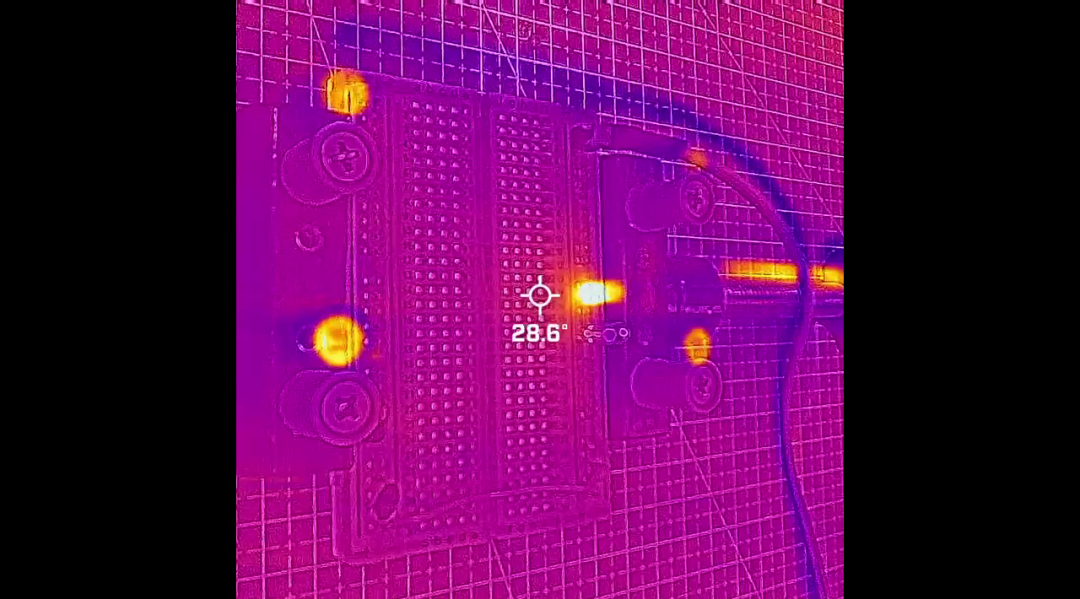

??使用紅外相機拍攝到的燈珠圖像，顯示它的溫度比較高。燈珠動態響應過程實際上反映了它的溫度變化過程。

三、測量結果

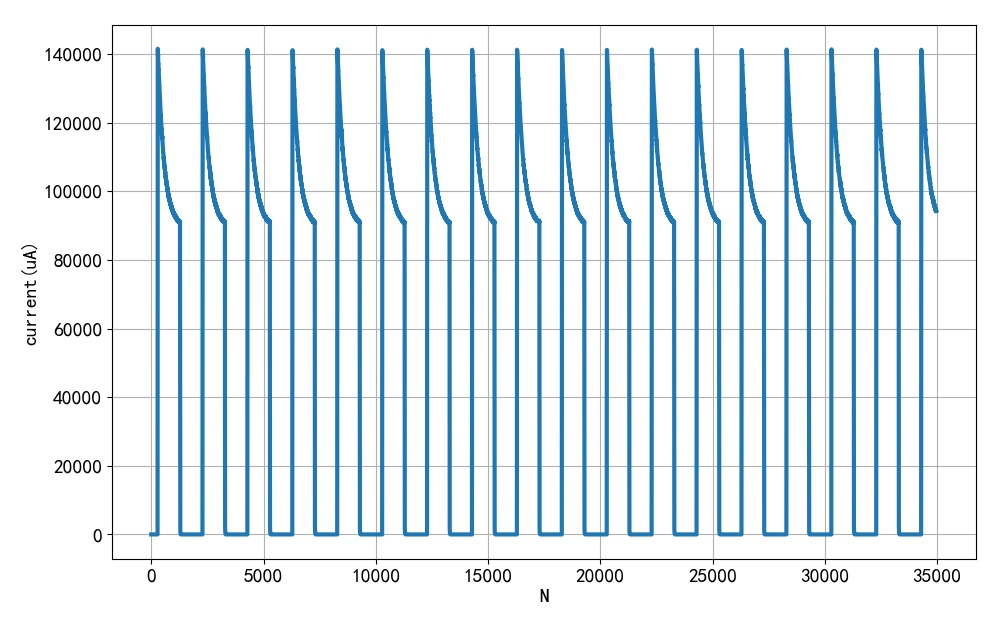

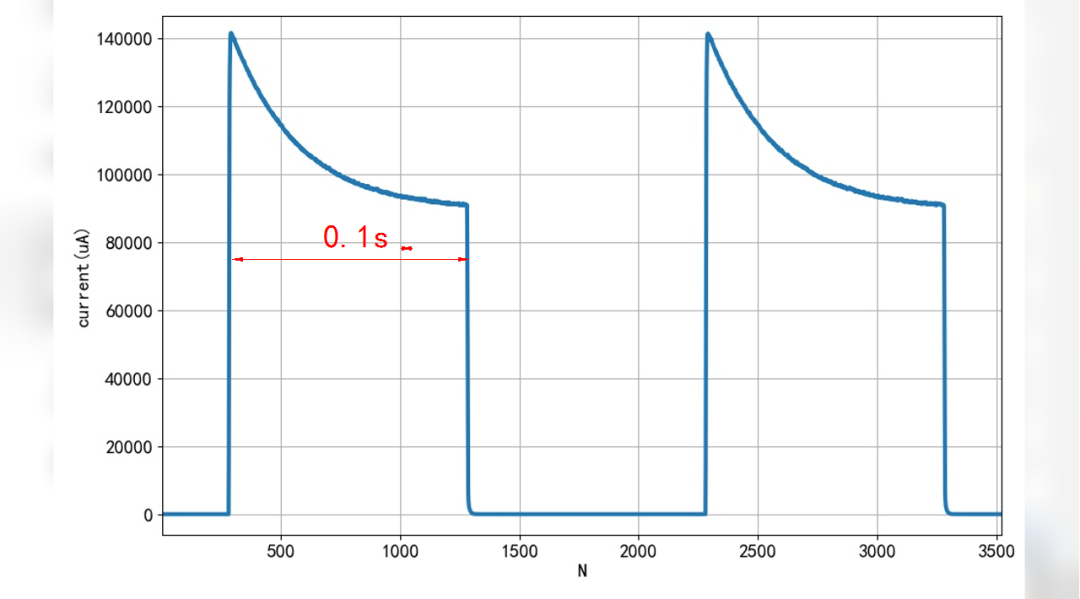

??將微功耗記錄的電流波形拉開，可以看到電流變化的情況，燈絲電流呈現高開低走的現象。這是燈絲溫度上升引起燈絲電阻增加所導致的。由于開關頻率為 5Hz，所以溫度平衡過程大約為 0.1秒左右。

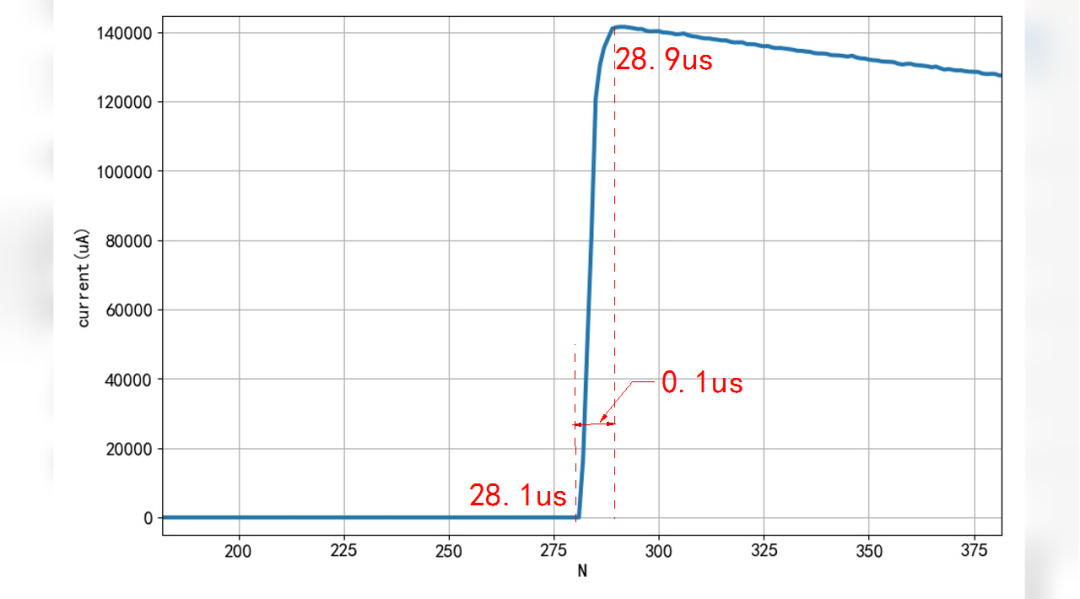

??觀察電流上升沿，電流從開始上升，到達最大值，中間大約持續了 0.1 微秒。

??電流的下降沿，過渡過程也差不多為0.1微秒。這個過渡時間猜測是由 8050  三極管的開關速度決定的。

※ 總??結 ※

本文測量了微型白熾燈珠的動態過程，從電流變化情況來看，過渡時間大約在 0.1秒左右。具體的數值還需要根據電流變化波形進行建模之后才能夠獲取。
