手把手教你用HFSS設計天線

天線的任務是將導行波變換為向空間定向輻射的電磁波，或?qū)⒃诳臻g傳播的電磁波變?yōu)槲⒉ㄔO(shè)備中的導行波，因此天線有兩個基本作用：

一個是有效地輻射或接收電磁波, 另一個是把無線電波能量轉換為導行波能量。

天線是發射和接收電磁波的一個重要的無線電設備。

天線輻射的原理：當導線上有交變電流通過時，就可以發生電磁波的輻射，輻射的能力與導線的長度和形狀有關。

若兩條導線距離很近，電場被束縛在兩條導線之間，那么輻射很微弱。

若將兩條導線張開，電場就散播在周圍的空間內，那么輻射增強。

當導線的長度L遠小于波長λ時，輻射很微弱；當導線的長度L增大到可與波長λ相比擬時，導線上的電流將大大增加，因而就能形成較強的輻射。

輻射的基本單元有電基本振子和磁基本振子。

共有三種求解類型，分別是模式驅動求解（Driven Modal）、終端驅動求解（Driven Terminal）和本征求解（Eigenmode）。

使用HFSS進行天線設計時，可以選擇模式驅動求解類型（Driven Modal）或者終端驅動求解類型（Driven Terminal）。

模式驅動求解類型是根據導波模式的入射和反射功率來計算S參數矩陣的解，終端驅動求解類型是根據傳輸線終端的電壓和電流來計算S參數矩陣的解。

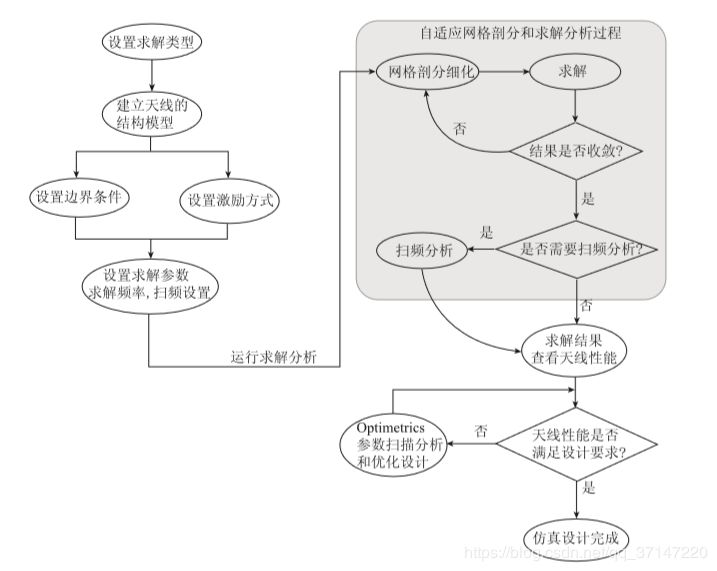

根據天線的初始尺寸和結構，在HFSS模型窗口中創建出天線的HFSS參數化設計模型。另外HFSS也可以直接導入AutoCAD、Pro/E等第三方軟件創建的結構模型。

在HFSS中，導體結構一般設定為理想導體邊界條件（PrefectE）或者有限導體邊界條件。使用HFSS設計天線時，還必須在輻射體的外側正確設置輻射便捷條件或則理想匹配層（PMI）邊界條件，這樣HFSS才可以計算天線的遠場區。

HFSS中定義了許多種邊界條件類型，分別是理想導體邊界條件（Perfect E）、理想磁邊界條件（Perfect H）、有限導體邊界條件（Finite Conductivity）、輻射邊界條件（Radiation）、對稱邊界條件（Symmetry）、阻抗邊界條件（Impedance）、集總RLC邊界條件（Lumped RLC）、無限地平面（Infinite Ground Plane）、主從邊界條件（Master and Slave）、理想匹配層（PML）和分層阻抗邊界條件（Layered Impedance）。天線設計中，最常用的邊界條件是理想導體邊界條件（Perfect E）、有限導體邊界條件Finite Conductivity）、輻射邊界條件（Radiation）和理想匹配層（PML）。

a. 理想導體邊界條件

在HFSS中，任何與背景相關聯的物體表面以及材質為理想電導體（Pec）的物體表面都會被自動設置為理想導體邊界。這種邊界條件的電場矢量（E-Field）垂直于物體表面。

b. 有限導體邊界條件

實際天線結構的導體部分通常都是使用良導體，如金屬銅。使用有限導體邊界，可以實現把一個平面的邊界條件設置為金屬銅、金屬鋁等良導體。

c. 輻射邊界條件

輻射邊界條件也稱為吸收邊界條件（Absorbing Boundary Condition, ABC）,用于模擬開放的有限空間。系統在輻射邊界處吸收了電磁波，本質上可以把邊界看成是延伸到空間無限遠。

在使用HFSS進行天線設計時，必須定義輻射邊界條件或者理想匹配層，用以模擬開放的自由空間。在設計中只有定義了輻射邊界條件或者輻射匹配層，軟件才會自動分析計算天線的遠區場。

使用輻射邊界條件作為自由空間的近似，這種近似的準確程度取決于波的傳播方向和輻射邊界表面之間的態度，以及輻射體與邊界表面之間的距離。若用θ表示波的傳播方向和輻射邊界表面的之間的角度，當波的傳播方向與輻射邊界表面正交，即θ=0°時，電磁能量幾乎全部被邊界吸收，反射系數最小，此時，仿真計算結果最準確；當波的傳播方向與輻射邊界表面平行，即θ=90°時，電磁能量幾乎全部被輻射邊界反射回去，此時仿真計算結果的準確度最差。當輻射邊界和偶極子天線之間的距離大于λ/4時，回波損耗S11分析結果基本一致，不再有大的波動。

d. 理想匹配層（PML）

在天線設計中，除了可以使用輻射邊界條件來模擬開放的自由空間之外，也可以選擇使用理想匹配層來模擬開放的自由空間。

理想匹配層（Perfectly Matched Layers, PMI）是能夠完全吸收入射電磁波的假想的各項異性材料邊界，其有兩種典型的應用，一是用于外場問題中的自由空間截?cái)啵怯糜趯?dǎo)波問題中的吸收負載。對于自由空間截?cái)嗟那闆r，PML表面能夠完全吸收入射來的電磁波，其作用類似于輻射邊界條件。和輻射邊界條件相比，理想匹配層由于能夠完全吸收入射的電磁波，零反射，因此計算結果更精確。另外，理想匹配層表面可以距離輻射體更近，差不多1/10個波長即可，而輻射邊界條件和輻射體之間的距離一般需要大于1/4個工作波長。

在HFSS中，激勵是一種定義在三維物體表面或者二維平面物體上的激勵源，這種激勵源可以是電磁場、電壓源、電流源或者電荷源。

HFSS中定義了多種激勵方式，主要有波端口激勵（Wave Port）、集總端口激勵（Lumped Port）、Floquet端口激勵（Floquet Port）、入射波激勵（Incident Wave）、電壓源激勵（Voltage Source）、電流源激勵（Current Source）和磁偏置激勵（Magnetic Bias）。

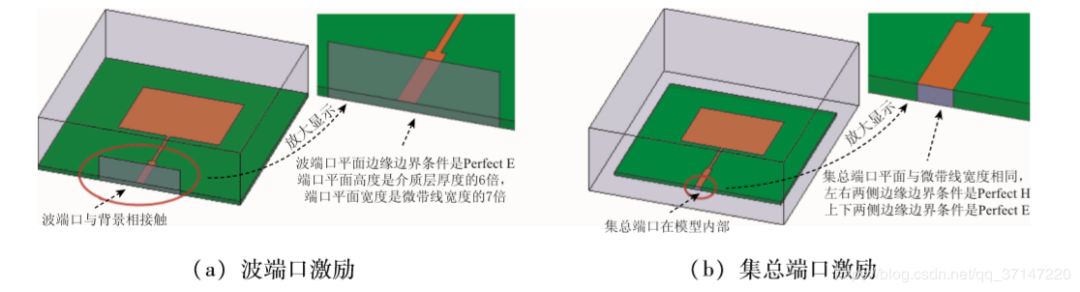

天線必須通過傳輸線或者波導傳輸信號，天線與傳輸線或者波導的連接處即為饋電面或者稱為激勵端口。天線設計中饋電面的激勵方式主要有兩種，分別是波端口激勵（Wave Port）和集總端口激勵（Lumped Port）。

其中，如果端口平面與背景相接觸，激勵方式需要設置為波端口激勵；如果端口平面在模型內部，激勵方式則需要設置為集總端口激勵。

a.波端口激勵

與背景接觸到的端口平面需要設置為波端口激勵。在設置波端口激勵是，需要設置積分校準線（模式驅動求解類型）或終端線（終端驅動求解模式）、S參數歸一化阻抗值和端口平移距離等信息。

對于模式驅動求解類型，在設置波端口激勵方式時，需要設定端口的積分線（Integration Line）。設定積分線的目的有兩個，一是確定電場的方向，積分線的箭頭指向即為電場的正方向；二是設定端口電壓的積分路徑，用于計算端口電壓等參數。

對于終端驅動求解類型而言，在設置波端口激勵方式時需要設定端口的終端線（Terminal Line），通過終端線上的節點電流和電壓來計算端口的阻抗和S參數矩陣。

b.集總端口激勵

集總端口激勵（Lumped Port）類似于傳統的波端口激勵，與波端口激勵不同的是集總端口激勵需要設置在物體模型內部，且用戶必須設定端口阻抗。集總端口直接在端口處計算S參數，設定的端口阻抗為集總端口上S參數的參考阻抗。集總端口不能進行端口平移操作。

集總端口的設置和波端口類似，需要設置積分線（模式驅動求解類型）或終端線（終端驅動求解類型）以及端口阻抗。與波端口激勵不同的是，集總端口邊緣沒有與導體或其他端口相觸的部分，默認邊界條件是理想磁邊界（Perfect H），因此不存在電場耦合到波端口邊緣影響傳輸線特性的問題。對于 微帶線、帶狀線等半開放類的結構，集總端口平面的大小只需與微帶線或帶狀線的寬度相同即可。

HFSS軟件采用自適應網絡剖分技術，根據用戶設置的誤差標準，自動生成精準、有效的網絡來分析物體模型的電磁特性。HFSS基本的求解參數包括求解頻率、自適應網絡剖分的最大迭代次數和收斂誤差。如果需要進行掃頻分析，還需要設置掃頻類型和掃頻范圍。

a.求解設置

求解頻率通常設定為天線的中心工作頻率。

b.掃頻設置

在天線設計中通常還需要查看天線的頻率特性，比如天線的駐波比隨頻率的變化。此時就需要添加掃頻分析項，設置掃頻類型和掃頻范圍。HFSS中總共有三種掃頻類型，分別是快速掃頻（Fast）、離散掃頻（Discrete）、和插值掃頻（Interpolating）。其中。天線設計多選擇快速掃頻或者插值掃頻。

上述操作完成后，即創建好天線模型，正確設置了邊界條件、激勵方式和求解參數，即可執行求解分析操作命令來運行仿真計算。整個仿真計算由HFSS軟件自動完成，不需要用戶干預。分析完成后，如果結構不收斂，則需要重新設置求解參數；如果結果收斂，則說明計算結果達到了設定的精度要求。

求解分析完成后，在數據后處理部分可以查看HFSS分析出的天線的各項性能參數，如回波損耗S11、電壓駐波比VSWR、輸入阻抗、天線方向圖、軸比和電流分布等。如果仿真計算的天線性能滿足設計要求，那么已經完成了天線的仿真設計，此時可以著手制作、調試實際的天線了。如果仿真計算的天線性能未能達到設計要求，那么還需要使用HFSS的參數掃描分析功能或者優化設計功能，進行參數掃描分析和優化分析。

Optimetries是集成在HFSS中的設計優化模塊，該模塊通過自動分析設計參數的變化對求解結果的影響，實現參數掃描分析（Parametric）、優化設計（Optimization）、調諧分析（Tuning）、靈敏度分析（Sensitivity）和統計分析（Statistical）等功能。

如果前面的分析結果未達到設計要求，那么還需要使用Optimetrics模塊的參數掃描分析功能和優化設計功能來優化天線的結構尺寸，以找到滿足設計要求的天線尺寸。

a.參數掃描分析

參數掃描分析功能用來分析天線的性能隨著指定變量的變化而變化的關系，在優化設計前一般使用參數掃描分析功能來確定被優化變量的合理變化區間。使用參數掃描分析功能，首先需要添加一個或則多個掃描變量。

b.優化設計

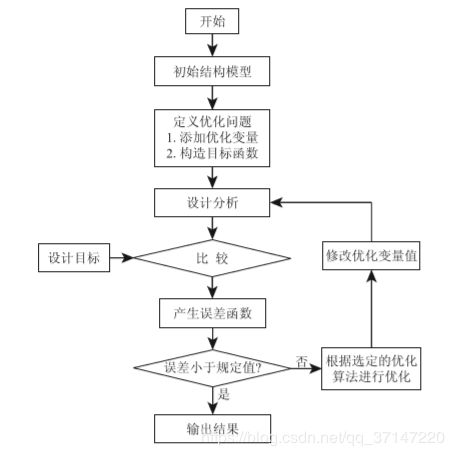

     優化設計是指HFSS在一定的約束條件下根據待定的優化算法對設計的某些參數進行調整，從所有可能的設計變化中尋找一個滿足設計要求的值。在進行優化設計時，首先需要明確設計要求或設計目標，然后用戶根據設計要求定義設計變量、創建參數化的初設結構模型（Nominal Design）、構造目標含糊，最后指定優化算法進行優化。

Optimizer下拉列表框用于優化算法，其下拉列表中共有5種優化算法可供選擇，分別是非線性順序編程算法（Sequential Nonlinear Programming，SNLP）、混合整數非線性順序編程算法（Sequential Mixed-Integer Nonlinear Programming，SMINLP）、擬牛頓法（Quasi Newton）、模式搜索法（Pattern Search）和遺傳算法（Genetic Algorithm）。在多數情況下，建議用戶選擇擬牛頓法或者SNLP優化算法。
