在精密傳感領域不斷發展的今天，非接觸式電位器正在悄然重新定義可靠性。這些器件以磁感應取代機械磨損點，提供了一種既耐用又高精度的無摩擦替代方案。
這篇文章簡要介紹了非接觸式電位器的工作原理、用途以及其普及的原因。
在現代控制和測量系統中，檢測位置、運動、旋轉或角加速度至關重要。傳統方案采用機械電位器來實現——一種帶有滑動觸點(被稱為滑片)的電阻條?；苿訒r，電阻值會發生變化，從而使系統能夠確定位置。
雖然這些器件價格低廉，但由于滑片和電位器之間的摩擦，它們會磨損。這限制了它們的可靠性并縮短了它們的使用壽命，尤其是在惡劣的環境下。
為了解決這些問題，非接觸式替代方案越來越受歡迎。這類方案大多采用磁傳感器，并具有一系列優勢：更高的精度、更強的抗沖擊性、抗振動、防潮、抗污染、更寬的工作溫度范圍以及極低的維護成本。最重要的是，它們的使用壽命顯著延長，使其成為對耐用性和精度要求嚴苛的應用的理想選擇。
非接觸式電位器用于哪些地方？
非接觸式電位器廣泛應用于各種機器和設備中，用于監測物體運動狀態而不直接接觸。由于非接觸式電位器不像傳統電位器那樣容易磨損，因此非常適合需要持久可靠性能的應用。
在工廠里，它們幫助機器人和機器精確移動。在汽車里，它們追蹤踏板位置和轉向角度等信息。你甚至會在風力渦輪機中看到它們，它們協助監測運動狀態以確保設備平穩運行。
它們還廣泛應用于飛機、衛星及其他高科技系統——這些領域對精度和可靠性有著絕對關鍵的要求。當精度與可靠性成為不可妥協的標準時，非接觸式電位器便展現出超越機械式電位器的卓越性能。
非接觸式電位器的工作原理
每個非接觸式電位器的核心都是通過磁場和傳感器技術的巧妙結合，從而實現精確、無磨損的位置感應。

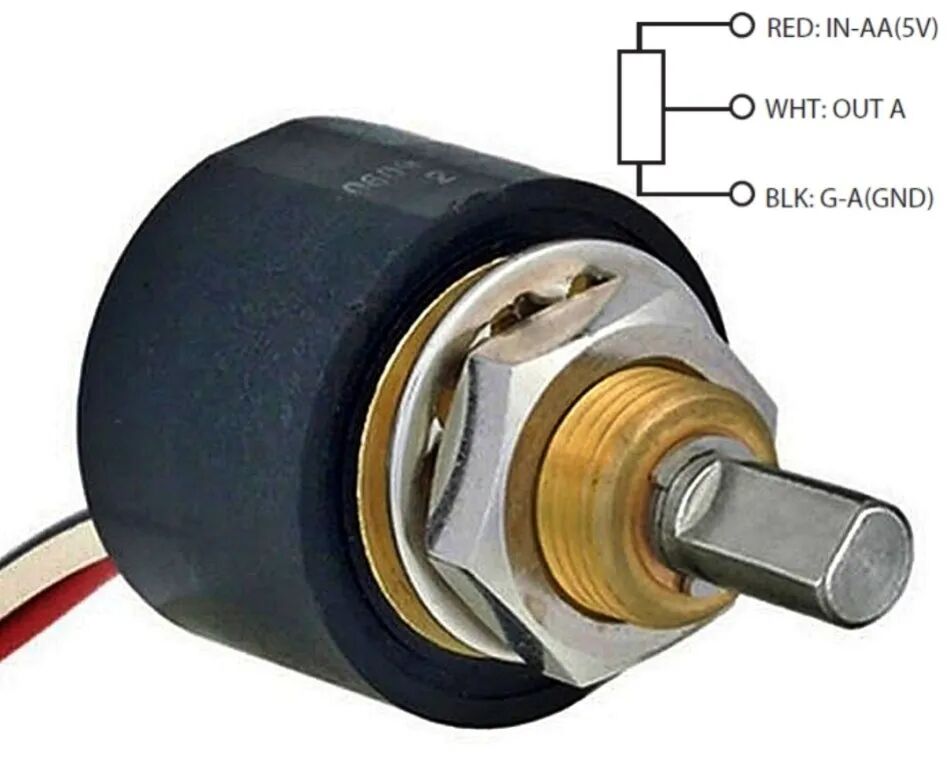

圖1：STHE30系列單圈單輸出非接觸式電位器采用霍爾效應技術。來源：P3 America
上圖所示的非接觸式電位器，與大多數現代設計一樣，采用霍爾效應技術來感應旋鈕的旋轉行程。這種方法因其可靠性、長壽命和抗機械磨損性而備受青睞。
然而，霍爾效應傳感只是非接觸式電位器中使用的幾種技術之一。其他方法還包括磁阻傳感，它具有強大的精度和熱穩定性；電感傳感，以其在惡劣環境下的穩定性和高速應用的適配性而聞名；電容傳感通常因其緊湊的外形尺寸而被選用，有助于實現低功耗設計；還有光學編碼技術通過檢測光圖案的變化來提供高分辨率反饋。
最終，選擇正確的傳感技術取決于所需的精度、環境條件和機械限制等因素。
下面顯示的是SK22B型號——一種使用電感傳感進行精確、無磨損位置檢測的非接觸式電位器。
 |

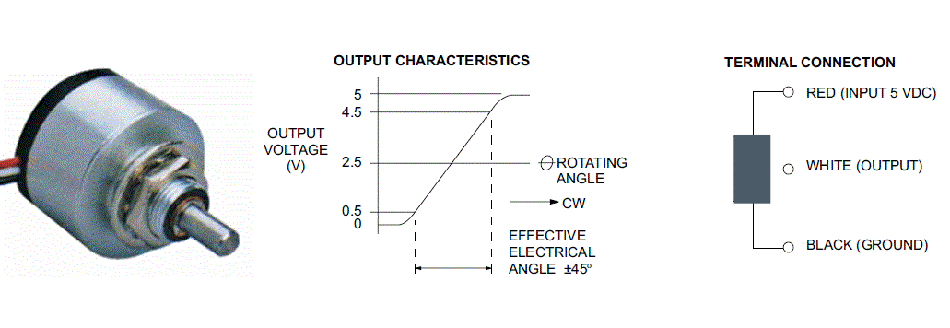

圖2：SK22B電位器集成了精密電感元件，來實現非接觸式操作。來源：www.potentiometers.com
面向創客的非接觸式傳感
因此，非接觸式電位器(也稱為非接觸式旋轉傳感器、角度編碼器或電子位置旋鈕)可提供精確、無磨損的角度位置傳感。
值得指出的是，對于實用愛好者來說，AS5600是一個理想選擇——它是一種緊湊、易于編程的磁性旋轉位置傳感器，憑借12位分辨率、低功耗特性及強抗雜散磁場能力，它在相關應用中表現出色。
還請記住，盡管AS5600因簡易可靠而廣受青睞，但其他磁性位置傳感器(如AS5048或MLX90316)能為更復雜或專業化應用提供強勁的非接觸式性能。
另一個值得注意的選擇是MagAlpha MAQ470汽車角度傳感器，該傳感器專為檢測永磁體的絕對角度位置而設計——通常是安裝在旋轉軸上的徑向磁化圓柱形永磁體。

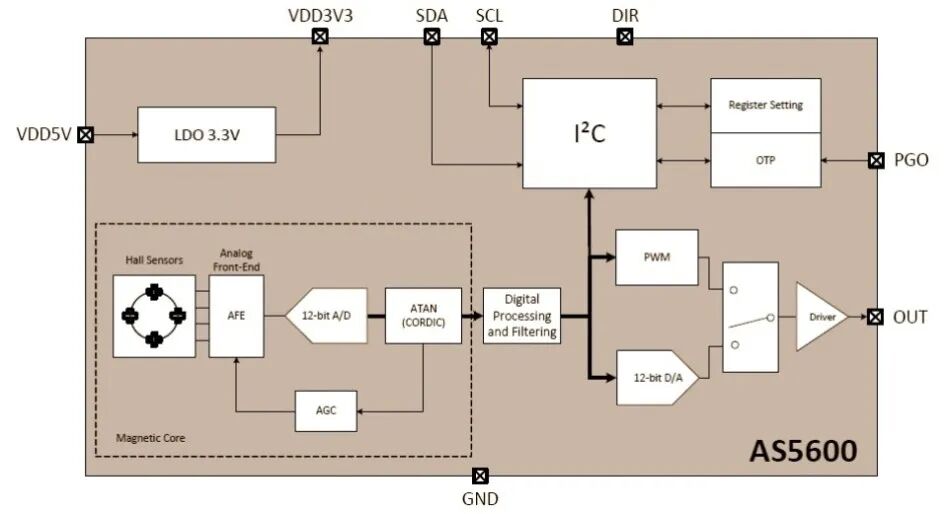

圖3：AS5600的功能模塊揭示了其內部工作原理。來源：ams OSRAM
對于使用非接觸式電位器設計角度測量系統的人來說，這里有一條建議：成功的關鍵在于根據應用的具體需求定制解決方案。這類器件廣泛應用于工業自動化、機器人、電動助力轉向和電機位置傳感等領域，可監測旋轉軸在軸向或非軸向安裝中的角度位置。
關鍵的設計考慮因素包括軸的布置、氣隙公差、所需的精度以及工作溫度范圍。在實際應用過程中，必須考慮兩個主要的誤差源——傳感器芯片本身的誤差和磁輸入引入的誤差，以確保可靠的性能和精確的測量。
不久前，我分享了一個供氣象愛好者使用的現成的角度傳感器模塊制作可擴展風向標的方案。這次，我將深入探討一個互補的想法：制作一個簡易的光學非接觸式電位器/角度傳感器/編碼器。
該設備本身非常簡單：一個帶孔的圓盤在紅外LED和光電晶體管之間旋轉。每當光電晶體管被其對應的光發射器照射時，它就會導電。當然，你需要一臺3D打印機來制作這個圓盤。
請務必合理布置光電晶體管并精準對齊孔位，這樣可以在最小空間內編碼最大數量的角度位置?？焖賲⒖紙D如下。
圖4：該示意圖展示了一種光學替代方案。來源：作者
值得一提的是，只要光盤采用單軌格雷碼，這種方案對于實現格雷碼系統就特別有效。格雷碼由Frank Gray開發，以其優雅的二進制表示方法而著稱。通過確保連續值之間只有一個位發生變化，它簡化了邏輯運算并有助于防止轉換錯誤。
暫時就這些，還有很多有趣的想法等著您去思考和探索。但故事遠不止于此——我還有一些關于絕對式編碼器、增量式編碼器、旋轉編碼器、線性編碼器等的更深層次的想法想分享?；蛟S可以作為下一篇文章的主題。
如果其中任何內容激發了你的好奇心，請告訴我——你的問題和評論可能會影響接下來的內容。在此之前，請保持探索精神，繼續提問，并隨時分享你的想法。
