常規的RC低通濾波器大家都很熟，也就是那個“一刀切”的時間常數。但有時候，現場應用場景就是喜歡搞事情，提的需求讓人直撓頭：能不能搞個“看人下菜碟”的濾波器？信號往上漲的時候，你慢點走，我要穩；信號往下掉的時候，你快點跑，我要快。這種“上升慢、下降快”的非對稱需求，其實在很多地方都是剛需。
最典型的例子就是咱們去熟食柜臺買肉。切兩片醬牛肉往秤上一扔，這時候你希望顯示屏上的數字穩穩當當，別因為手抖或者肉的震動亂跳，所以得濾波，時間常數得大一點。但是，等稱完結賬，肉一拿走，你肯定希望讀數“唰”地一下歸零，好讓下一位顧客接著稱。要是這時候數字還慢吞吞地往下掉，那排隊的人得多著急？這就是咱們今天要解決的核心痛點：如何用最簡單的硬件，實現這種“智能”的非對稱濾波特性。

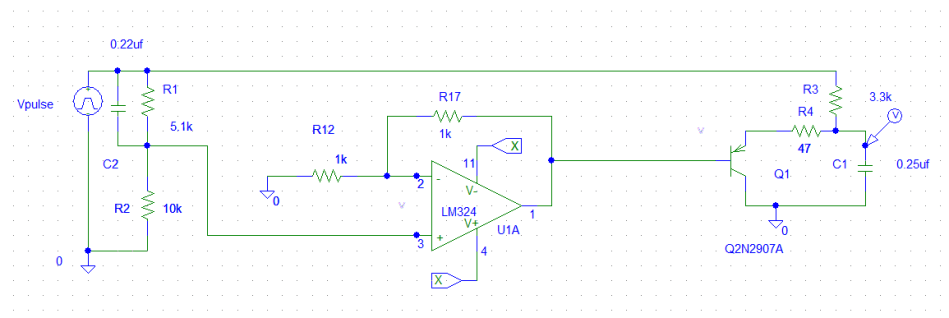

咱們也不整那些復雜的MCU算法，今天要聊的是一個純硬件的“野路子”。最開始為了實現這個功能，我琢磨了一個帶有運算放大器的方案。核心思路就是利用微分電路來檢測信號的變化趨勢。輸入信號進來，先經過R3和C1組成的低通網絡。關鍵在于后面，我用R1和C2做了一個微分環節，把這個微分信號送給晶體管開關Q1（型號選的是經典的2N2907A）。
當信號處于上升沿時，三極管乖乖關著，電容C1慢慢充電，時間常數很大，濾波效果杠杠的；一旦信號開始下降，微分電路立馬感應到，驅動Q1導通，這就相當于給電容C1接了個捷徑，通過電阻R4迅速放電。這樣一來，下降沿的時間常數就被強行“壓縮”了。為了防止干擾，當時還加了一顆LM324N做隔離，確保穩態時Q1徹底關斷。
紅色軌跡為輸入信號，藍色軌跡為C1處的輸出

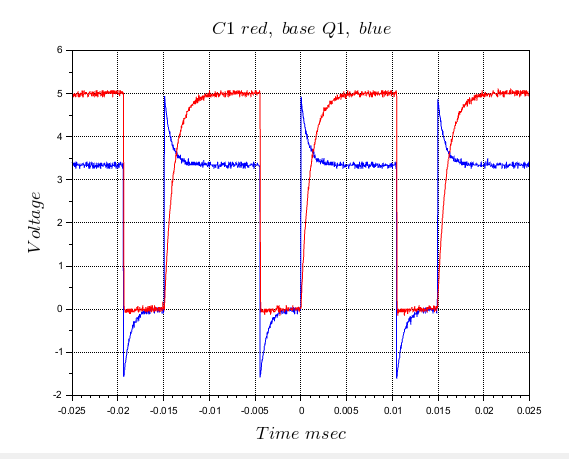

紅色軌跡為輸出，藍色軌跡顯示了微分動作
但是，作為有追求的攻城獅，哪怕只用一顆運放，也是要省成本的。能不能把運放也干掉？答案是可以的，依據就是肖克利二極管方程。 咱們都知道硅材料的三極管有個導通閾值，假設正向偏壓電流相當低只為最大負載電流的1%，那導通電壓大概0.6V左右。
在穩態下，只要我們把偏置電壓卡在這個閾值以下，三極管就不導通。在這個“極簡版”設計中，我把R1縮減到了500Ω。這么一來，穩態時三極管發射極和基極之間的電壓差只有0.238V，遠低于0.6V的導通門檻，相當于開關斷開。但當信號劇烈變化時，這個微妙的偏置狀態就能被打破，利用三極管本身的非線性特性，實現對微分信號的響應。

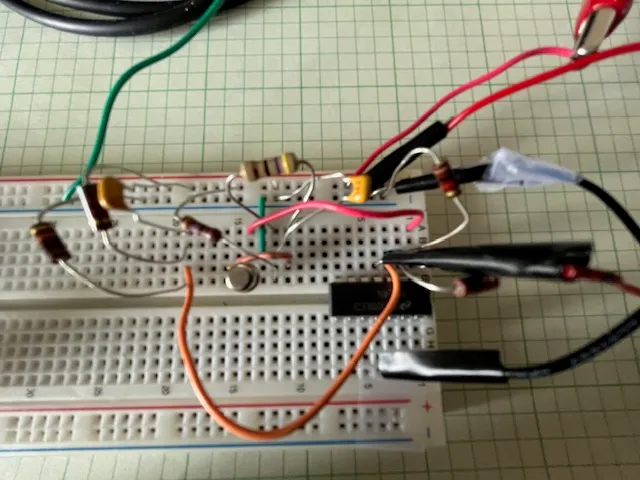

實測下來，效果竟然出奇的好，上升沿平滑穩定，下降沿干脆利落。
當然，這種方法也不是萬能藥。如果你的輸入信號只有幾毫伏的微小變化，那這點電壓波動根本推不動這個“被動響應”的開關機制，這招就不靈了。好在咱們日常遇到的信號幅度都足夠大，這點限制基本可以忽略。設計電路就是這樣，參數是死的，應用是活的，大家完全可以根據自己項目的具體頻率需求，去縮放調整RC的數值。
