壓電微泵重塑散熱及醫療市場格局，可集成MEMS傳感器及AI實現自適應控制

壓電微泵——重塑散熱和醫療市場格局

壓電微泵能實現精準到微升甚至納升級別的流體控制，從胰島素筆的精準給藥到智能穿戴設備的散熱循環，壓電微泵的身影已滲透到現代科技的諸多關鍵領域。壓電微泵正以“四兩撥千斤”的姿態，重塑著醫療、消費電子及其他工業領域等眾多行業的發展格局。

壓電微泵展現出體積小、功耗低、控制精確和可靠性高等綜合優勢，非常適合集成到便攜式和微型電子設備中。未來會集成MEMS傳感器和人工智能（AI）算法，實現自適應控制。同時會繼續受益于MEMS先進制造工藝，提升壓電微泵的性能和可靠性。

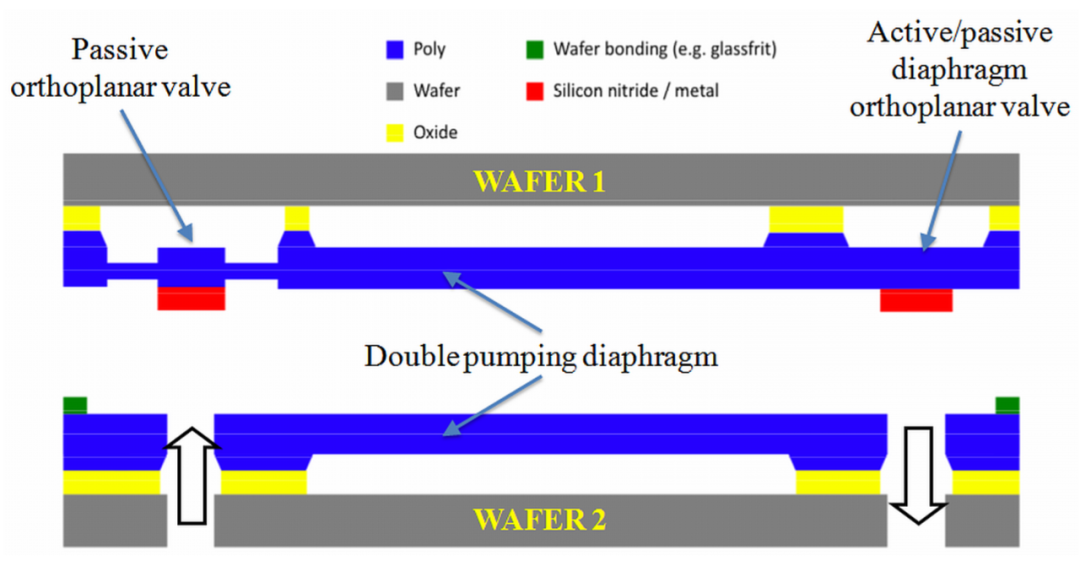

一種壓電微泵示例

微泵領域的專利壁壘是現實且嚴峻的，主要由國際巨頭通過長期布局核心技術和應用專利構筑。然而，這并非不可逾越。通過堅持自主創新、進行嚴謹?shù)膶＠L險排查、構建自身的知識產權體系，國內企業完全有可能開辟出自己的發展道路，在激烈的市場競爭中占據一席之地。

在微觀世界的精密操控領域，壓電微泵正以“四兩撥千斤”的姿態，重塑著醫療、消費電子、環境監測等眾多行業的發展格局。這種超小型流體輸送裝置，卻能實現精準到微升甚至納升級別的流體控制。從胰島素筆的精準給藥到智能穿戴設備/智能手機的冷卻散熱，從芯片實驗室（Lab-on-a-chip，LOC）的樣本處理到微型燃料電池的燃料供給，壓電微泵的身影已滲透到現代科技的諸多關鍵領域。

據QYResearch調研數據顯示，全球微泵市場正以兩位數的增速迅猛擴張，其背后既是技術突破的驅動，更是千億級應用市場的迫切需求。2023年全球微泵市場規模已達18.7億美元，預計到2028年將突破52億美元，年復合增長率（CAGR）高達22.3%。分領域來看，醫療健康領域貢獻最大份額（42%），其次是消費電子（23%）和工業自動化（18%）。

從產品類型看，壓電微泵市場規模將從2023年的13.1億美元增長至2028年的38.6億美元，占據主導地位，CAGR達24.1%；而電磁微泵因能耗較高，增速相對平緩。

壓電微泵作為一種新型的散熱技術，在智能手機等消費電子散熱領域相比傳統散熱方式具有顯著優勢，主要體現在散熱效率、成本、尺寸、設備適配性、能耗與噪音以及智能控制等方面。

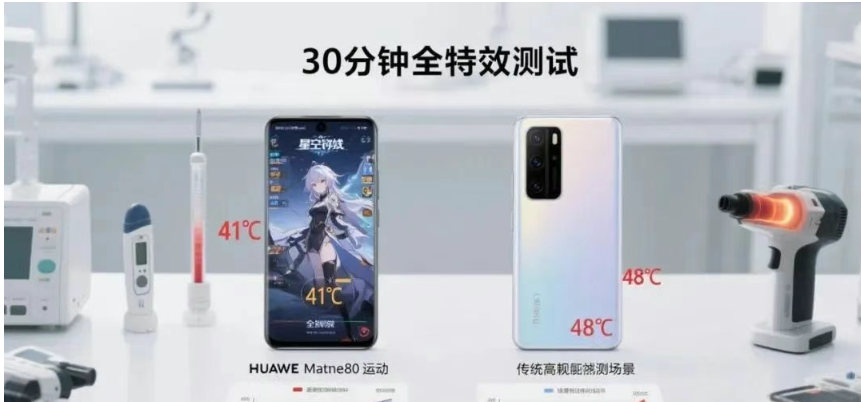

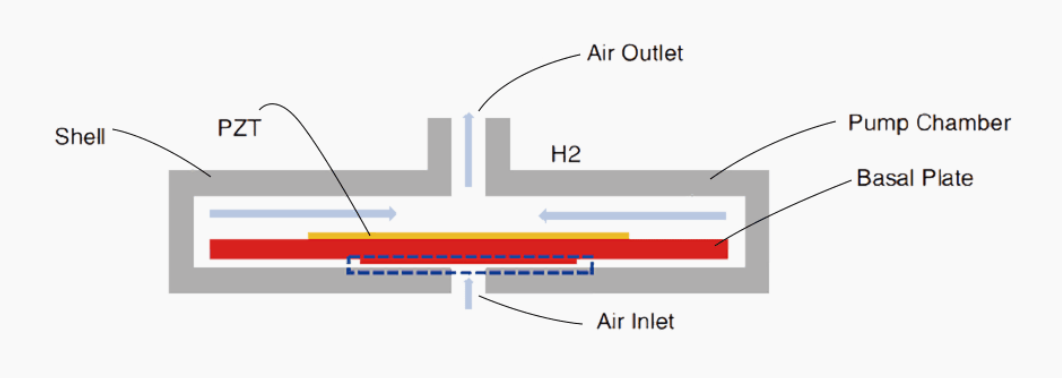

最新消息顯示，華為Mate 80RS有望搭載獨家微泵散熱芯片，這將是智能手機行業中首次商用級別的技術集成。隨著AI時代的到來，芯片功耗呈指數級上升，散熱管理成為緊湊型設備的關鍵性能瓶頸。微泵散熱芯片是一種基于壓電陶瓷逆效應開發的新型散熱技術。其工作原理是利用壓電材料的逆壓電效應，在電場作用下，壓電陶瓷材料會發生拉伸/壓縮形變，帶動陶瓷片下面的金屬片產生向上凸起或向下凹陷，從而改變泵的腔體容積，對液體產生“吸”或“壓”力，并在單向閥的作用下形成液體的單向流動。華為因制程限制，同等性能下芯片產生更大熱量，散熱需求迫切。微泵液冷散熱模塊將直接內嵌在智能手機中，成為標配，功耗較傳統風冷方案降低90%。這一技術集成不僅將大幅提升智能手機性能，還能有效解決高負載運行時的散熱問題，減少因過熱導致的降頻和卡頓現象，提升用戶體驗。

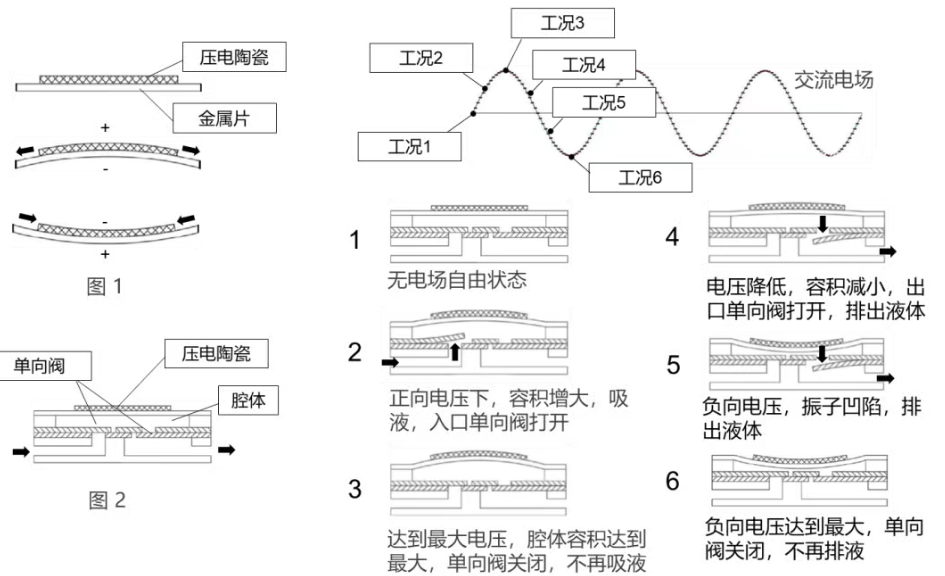

微泵的核心原理是通過微尺度的驅動機構改變泵腔容積，從而實現流體的吸入與排出。根據驅動方式的不同，可分為壓電驅動、靜電驅動、電磁驅動、熱驅動等主流類型。其中，壓電驅動型因響應速度快（可達毫秒級）、能耗低（僅為電磁驅動的1/10）、控制精度高（流量誤差≤2%）等優勢，占據了市場70%以上的份額。其典型結構包括壓電振子、泵腔、進口單向閥和出口單向閥：當壓電材料受到電信號激勵時產生機械形變，帶動泵腔薄膜上下振動，在單向閥的配合下形成定向流體輸送。

由于壓電微泵采用壓電振子作為驅動部件，因此泵的體積小、結構易于小型化。壓電振子是一種高響應速度、高精度的驅動器，在驅動信號發生變化時，能夠及時、準確地做出反應，從而保證了壓電泵的響應速度和精確控制。基于這些特性，壓電微泵展現出體積小、功耗低、控制精確和可靠性高等綜合優勢，非常適合集成到便攜式和微型電子設備中。

微泵技術正在向以下幾個方向發展：

智能化與精準化：集成MEMS傳感器和AI算法，實現自適應控制和異常預警。例如，智能微量注射泵可通過實時監測患者生命體征自動調節給藥速率，將用藥誤差控制在±2%以內。

微型化與便攜化：設備體積不斷縮小，重量不足500g的便攜式微量注射泵更適合院外急救和家庭護理。

新材料與新工藝應用：采用耐腐蝕、生物相容性好的材料，以及MEMS先進制造工藝，提升微泵的性能和可靠性。

低功耗與高效能：特別是在液冷散熱和各種便攜式應用中，對微泵的能耗要求越來越高。

全球壓電微泵市場的競爭格局呈現出多元化的特點。村田（Murata）作為全球領先的電子元器件制造商，憑借其強大的研發實力和廣泛的市場渠道，在壓電微泵領域占據著重要的市場份額。The Lee Company專注于流體控制和微泵技術的研發，其產品在生物醫療、航空航天等高端領域有著廣泛的應用，以高品質和高性能贏得了客戶的信賴。Nippon Keiki Seisakusho則以其專業的技術服務和高質量的產品，在市場中樹立了良好的口碑。

在中國，也有一些企業如威圖流體、恒脈微等壓電微泵企業；如艾為電子、南芯科技等壓電微泵驅動芯片類企業，它們憑借本土優勢和不斷提升的技術實力，開始嶄露頭角。全球前五大廠商占有大約64.0%的市場份額，市場集中度相對較高，但隨著市場的不斷發展，新的企業不斷進入，競爭也日益激烈。

目前，壓電微泵市場競爭主要圍繞技術創新、產品性能、成本控制和客戶服務展開。技術領先的企業能夠開發出性能更優、效率更高的壓電微泵產品，滿足客戶對冷卻散熱效果和設備輕薄化的需求。

研發壁壘高：基于壓電陶瓷的壓電微泵方案，作為一個全新的主動式解決方案，更是對壓電材料、產品驅動方案、產品結構設計、工藝與過程設計、裝備制造等提出了更高要求。同時涉及半導體的蝕刻、鍵合等學科，可應用于有散熱需求的各種終端產品，應用范圍廣泛。進入本行業須同時具備跨學科（機械、電子、材料、流體力學等）知識的專業研發人才，但這種人才相對匱乏。

工藝壁壘：微泵的生產需要經過沖壓、表面處理、蝕刻檢測、壓固、鍵合性能測試等多個環節和工序，每個環節和相關工藝都涉及企業長期積累的技術訣竅、操作規范以及設備改良、工藝改造等。這些技術訣竅、操作規范、工藝改造與企業員工技術水平、生產經驗、管理水平密切相關，且這種相關工藝市場上并無成熟方案借鑒，需要花費大量時間和精力才能沉淀而成。

專利壁壘：許多微泵，尤其是壓電微泵的核心專利可能覆蓋壓電材料的特定制備工藝、壓電振子的獨特結構設計（如恒脈微電子的振子專利旨在解決結構強度和故障率問題）、驅動電路的具體架構（如艾為電子的180Vpp壓電驅動芯片）以及控制算法（如實現高效能、低噪聲、精準流控的相關專利）等。一些美國、日本、德國的老牌企業，憑借長期的研發投入和專利布局，在全球范圍內持有大量核心專利，構筑了強大的壁壘。例如，日本村田不僅擁有眾多專利，還會積極通過專利訴訟維護市場地位。

微泵領域的專利壁壘是現實且嚴峻的，主要由國際巨頭通過長期布局核心技術和應用專利構筑。然而，這并非不可逾越。通過堅持自主創新、進行嚴謹?shù)膶＠L險排查、構建自身的知識產權體系，企業完全有可能在尊重他人知識產權的同時，開辟出自己的發展道路，甚至在激烈的市場競爭中占據一席之地。
