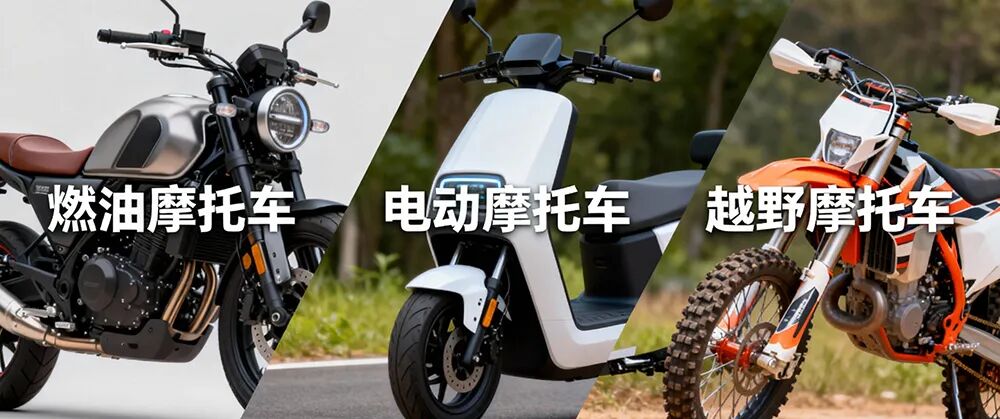

傳統摩托車大燈存在眩光干擾、驅動簡陋、易光衰、缺乏個性化等痛點，且摩托車燈行業向高端化、智能化電動轉型，需進一步滿足ECE R113等法規標準。極海憑自研的汽車通用MCU G32A1445與車燈LED驅動器GALT61120，打造“9芯片+102 LED”的智能大燈方案，以智能控制、精準照明等核心優勢革新體驗，兼具技術優勢與高性價比，助力行業升級。方案適配傳統燃油摩托車、電動摩托車、越野摩托車等多種車型，還可拓展至改裝市場。
方案應用
車規級芯片賦能，筑牢方案性能基石

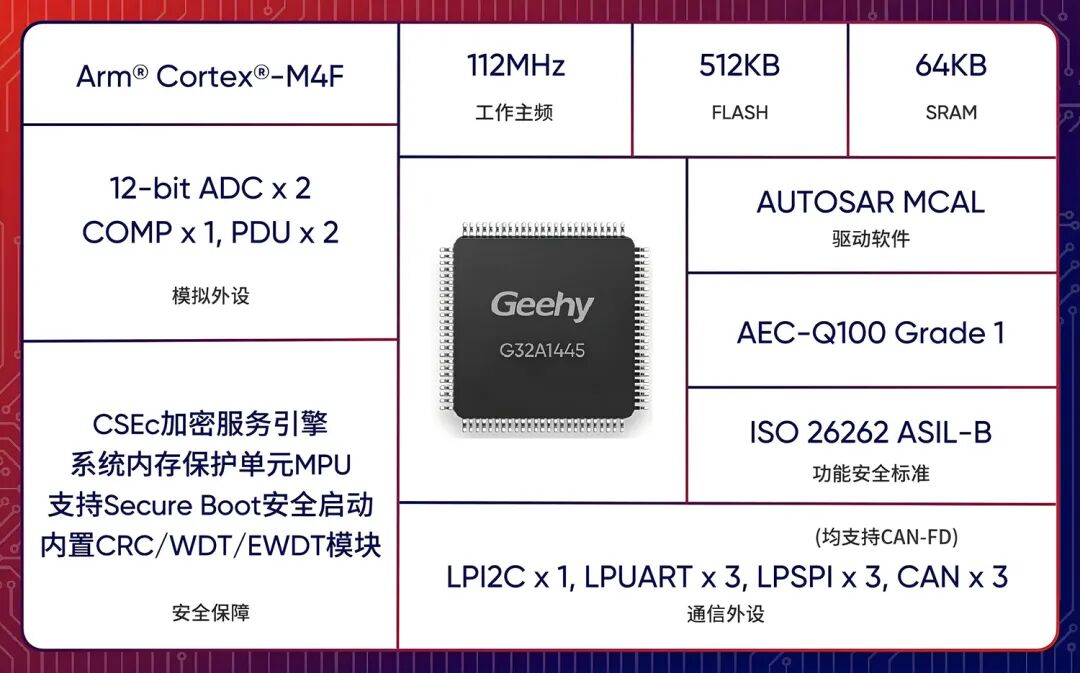

極海G32A1445：智能照明的“核心大腦”
極海G32A1445汽車通用MCU搭載 Arm? Cortex?-M4F內核，憑借卓越的運算性能、豐富的外設接口與高可靠性，成為摩托車智能大燈的理想主控選擇。
工藝與性能：采用40nm先進工藝，主頻112MHz，帶單精度FPU，可高效處理光效控制算法、通訊協議解析及故障診斷邏輯；
存儲配置：內置512KB Flash與64KB SRAM，能存多套光效方案、動畫數據及故障日志，無需額外擴展存儲；
環境適應性：支持2.7V-5.5V寬電壓（兼容 12V/24V 摩托電池），工作溫度 -40℃~125℃，耐受戶外極端環境；
外設接口：集成 3 個 UART 接口、3 個CAN控制器（支持CAN FD），匹配 “UART 基于的 CAN 收發器接口” 設計，實現主控電源板與 LED 燈板穩定高速通訊；
數據采集：內置 12 位 ADC，實時采集電源電壓、LED 工作電流、燈板溫度等關鍵參數，為智能調光與故障診斷提供數據支撐；
安全與抗干擾：具備硬件看門狗、電壓監測、CRC 校驗功能，EMC 性能符合車規級標準，可抵御摩托車點火系統、電機等設備的電磁干擾。

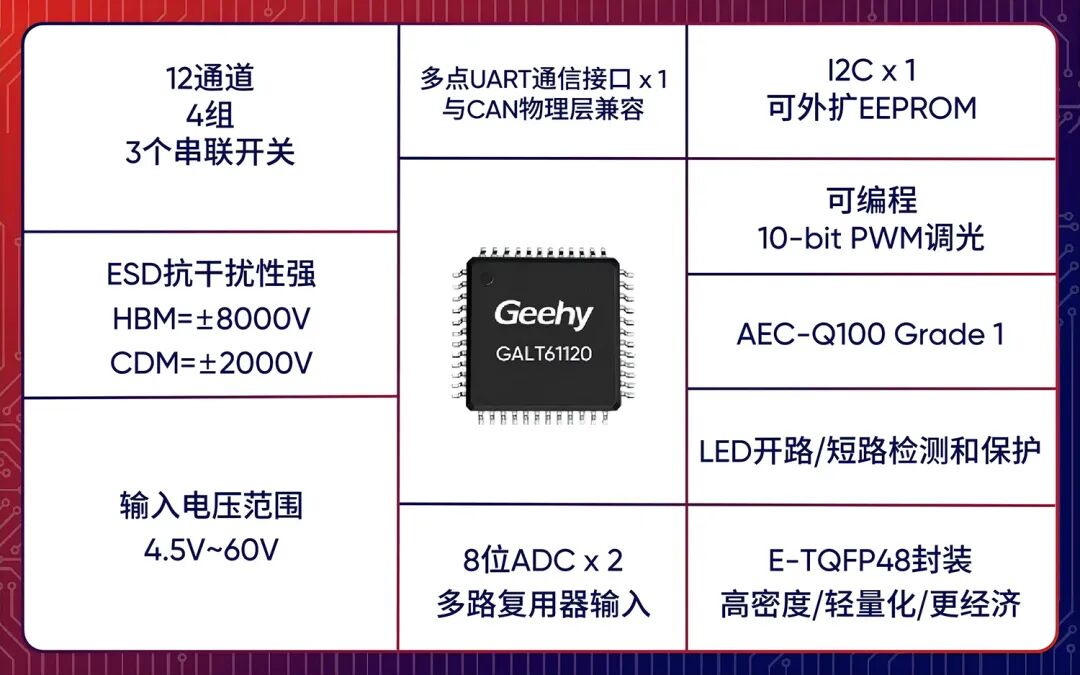

極海GALT61120：精準控光的 “執行指揮官”
極海GALT61120車燈LED驅動器專為LED 矩陣照明而生，具備120mΩ開關管低導通電阻，高精度PWM亮度調節、靈活級聯控制、全面故障保護等特性，是實現102顆LED精準管控與個性化光效的核心器件。
核心性能參數：單顆芯片支持12通道開關控制，單通道最大開關電流1.5A，PWM精細調光（頻率20kHz），無頻閃，兼顧視覺舒適與照明穩定；采用UART通訊接口，支持多芯片級聯擴展，無需復雜外圍電路即可同步控制，完美適配 9顆芯片級聯驅動102顆LED的架構；
關鍵功能優勢：支持串行總線級聯，1個MCU通訊接口即可統一控制多顆芯片，簡化布線、提升系統穩定性；內置完善的故障檢測與保護（LED開路/短路、芯片過溫/過流），故障信息實時反饋MCU，便于快速定位問題；小型化封裝適配LED燈板布局，低功耗設計降低系統功耗與發熱。
參考方案模塊化設計，兼顧性能與擴展性

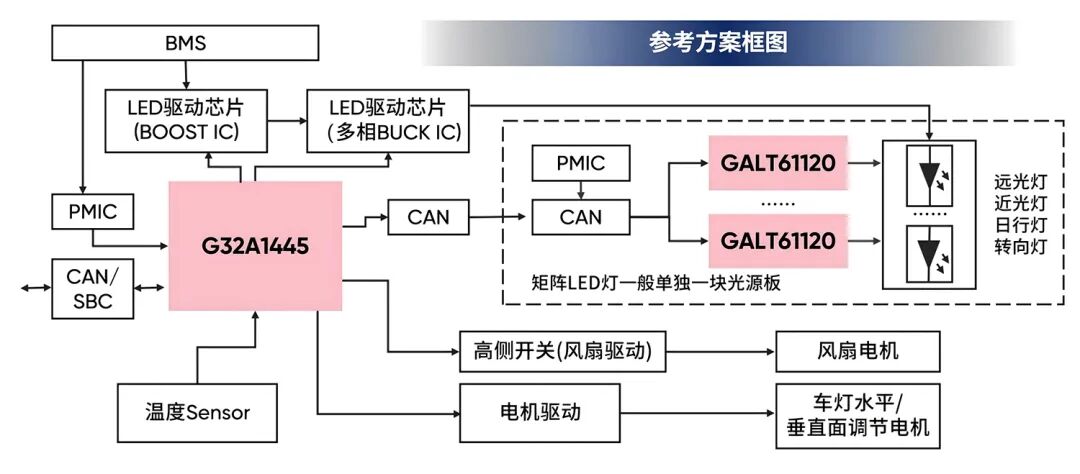

方案框圖

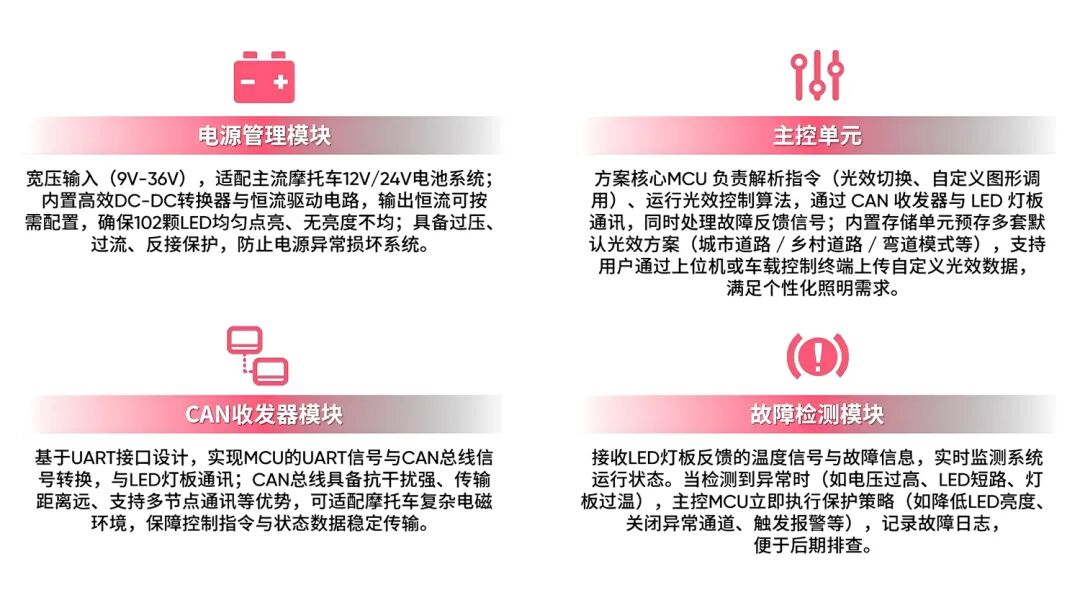

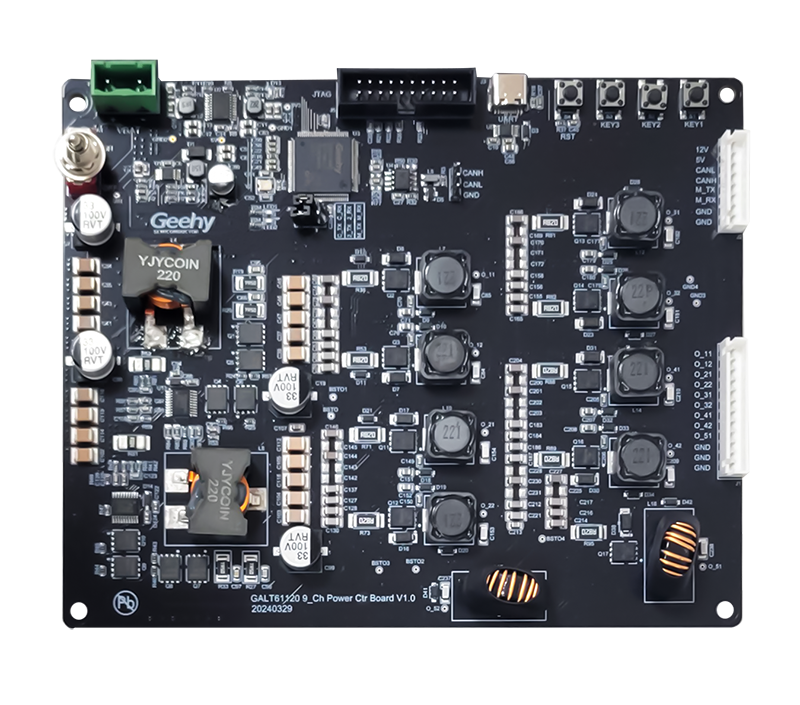

主控電源板
主控電源板是方案的 “控制中樞” 與 “能量供給中心”，承擔電源轉換、指令下發、狀態監測三大核心功能。

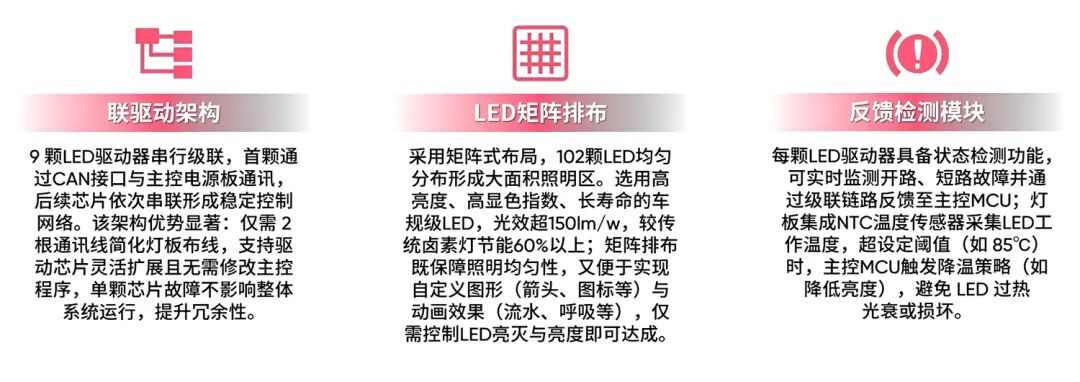

LED燈板

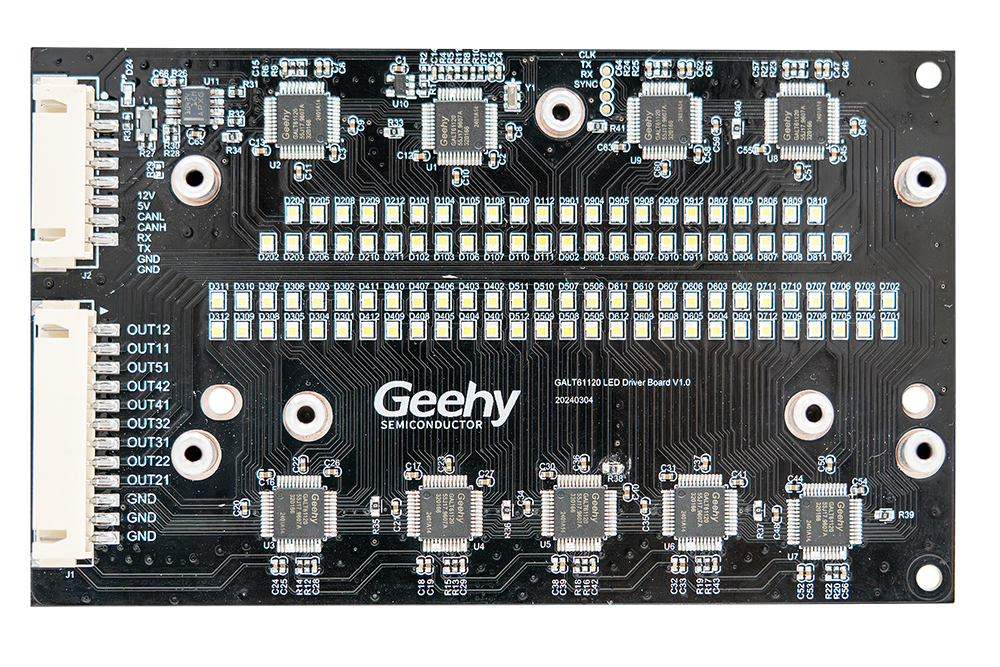

LED燈板是方案的“照明執行單元”，采用高密度矩陣設計，通過 9 顆 GALT61120驅動芯片實現102顆LED的精準控制。
智能協同，方案實現精準控光與個性表達

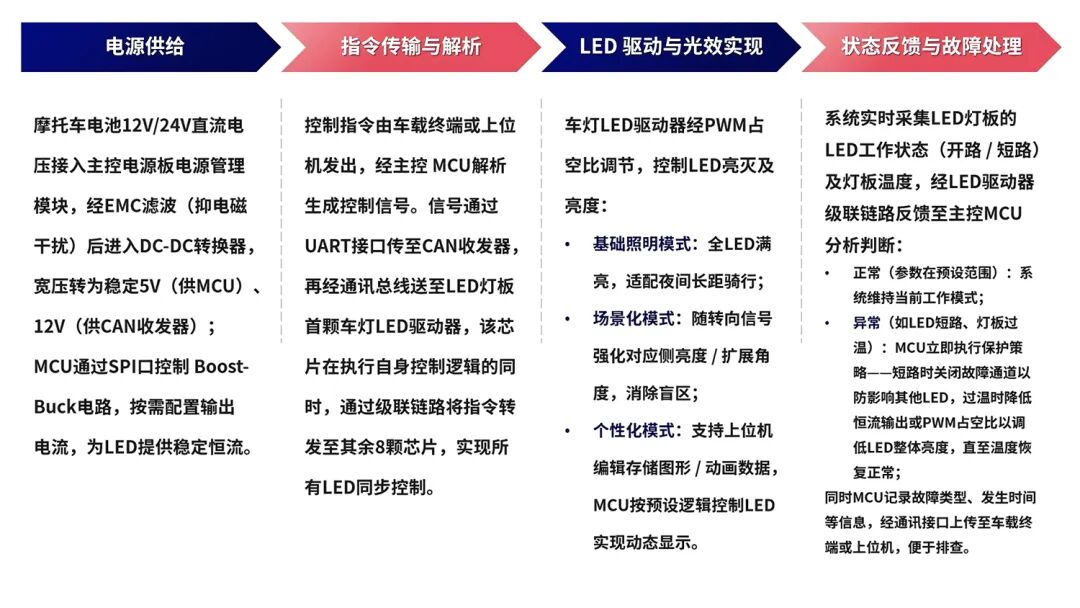

極海摩托車智能大燈方案的工作流程圍繞“電源供給 - 指令傳輸 - 精準驅動 - 狀態反饋”四大環節展開，各模塊協同工作，既保證了照明的穩定性與安全性，又實現了個性化光效的靈活表達：
多維度突破，引領摩托車照明升級
個性化光效，打造差異化體驗：支持102顆LED獨立控制與9顆GALT61120協同工作，可自定義圖形、動畫及光效，突破傳統大燈單一照明局限。涵蓋越野警示、日常個性化logo、節日創意等場景，簡單配置即可實現，契合年輕用戶車輛個性化需求，助力廠商構建差異化產品競爭力。
卓越照明性能，提升騎行安全性：102顆高亮度LED矩陣搭配GALT61120精準恒流驅動，實現高光效、高均勻性照明，投射距離較傳統大燈翻倍，夜間騎行視野更開闊；支持城市（低亮防眩）、鄉村（高亮長距）、彎道（單側擴光）等場景化光效，可自動/手動切換，防對向眩光、消視野盲區，大幅提升騎行安全。
車規級可靠性，適配極端環境：方案核心元器件（G32A1445、GALT61120）均通過AEC-Q100車規可靠性認證，兼具-40℃~125℃寬溫、抗EMI、抗振沖擊特性，適配摩托車戶外高低溫、顛簸、粉塵等復雜工況；配備過溫/過流/短路/開路完善故障保護，加之級聯冗余設計，單點故障時仍能維持基本照明，可靠性遠超傳統大燈方案。
模塊化設計，適配性與擴展性強：方案采用“主控電源板+LED燈板”模塊化設計，標準接口連接，可根據跨騎車、踏板車、越野車等不同車型的安裝空間與照明需求，靈活調整LED燈板尺寸及LED排布，無需大幅改動主控電路；支持驅動芯片與LED數量擴展，需擴大照明面積或新增功能時，僅需新增 GALT61120與LED，主控程序簡單升級即可兼容，適配中高端摩托車及電動摩托車多樣化需求。
高效節能，符合綠色出行趨勢：G32A1445的低功耗設計與GALT61120的高效驅動技術相結合，方案整體功耗較傳統鹵素燈降低60%以上，有效減少摩托車電池的消耗，延長續航里程，尤其適配電動摩托車的節能需求；LED光源壽命長，降低使用成本與環境壓力，符合綠色出行的發展趨勢。
