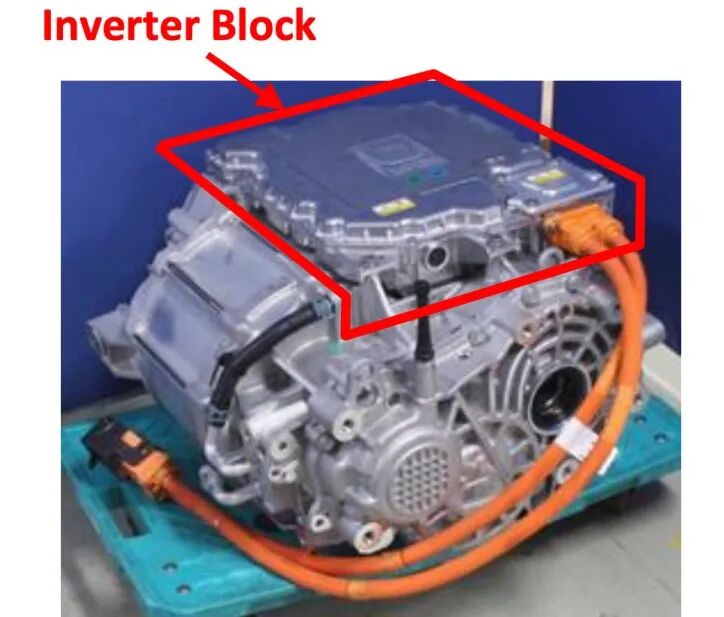

本次拆解的電機驅動逆變器，作為小米 SU7 電力驅動系統的 “能量中樞”，承擔著電能轉換與電機控制的核心職能。
該車型提供標準型（RWD）、Pro（RWD）、Max（AWD）三款配置，其搭載的逆變器專屬適配 UAES（聯合汽車電子）定制版本，并非全車型通用。
這款逆變器在性能上實現多重突破：轉速適配能力達到 21000 RPM 的持續穩定運行水平，基于 400V 電壓平臺可輸出 220KW 額定功率，整體重量僅約 10kg，較同功率級傳統產品輕量化優勢顯著。
核心供應商 UAES（聯合汽車電子）為中外合資企業，在車載電力電子領域具備成熟技術積淀。
1
外部防護與基板設計

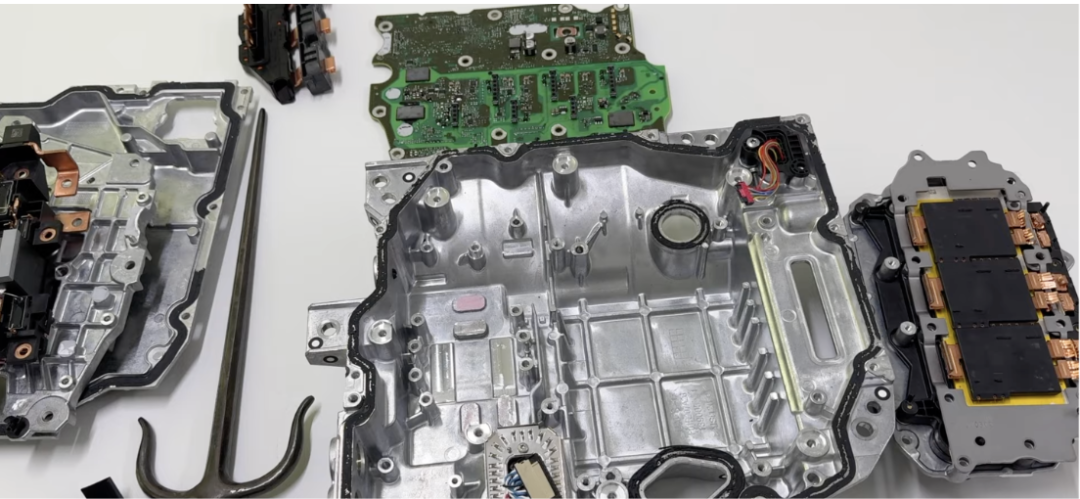

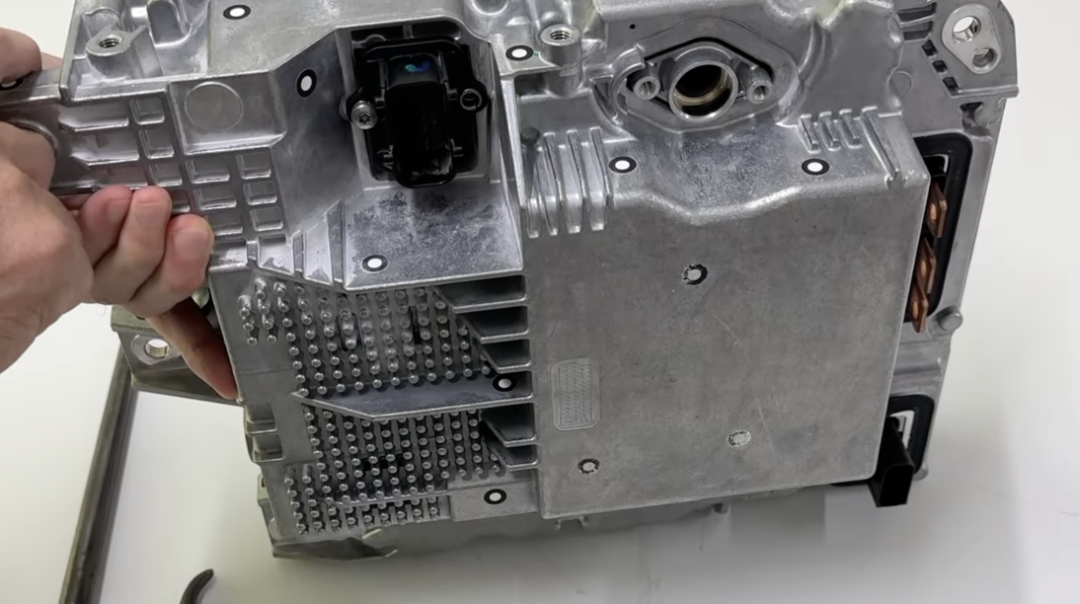

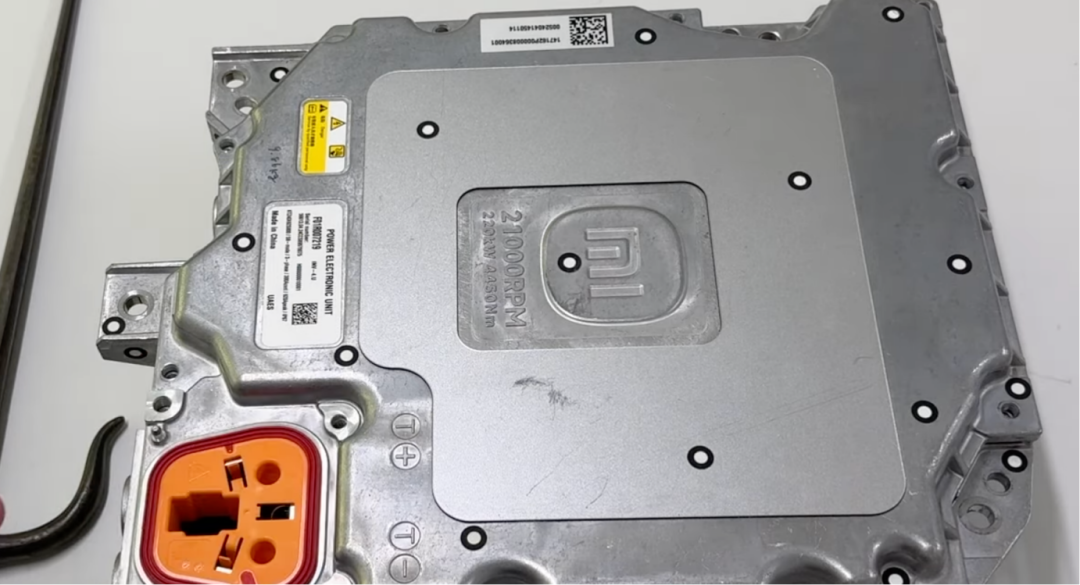

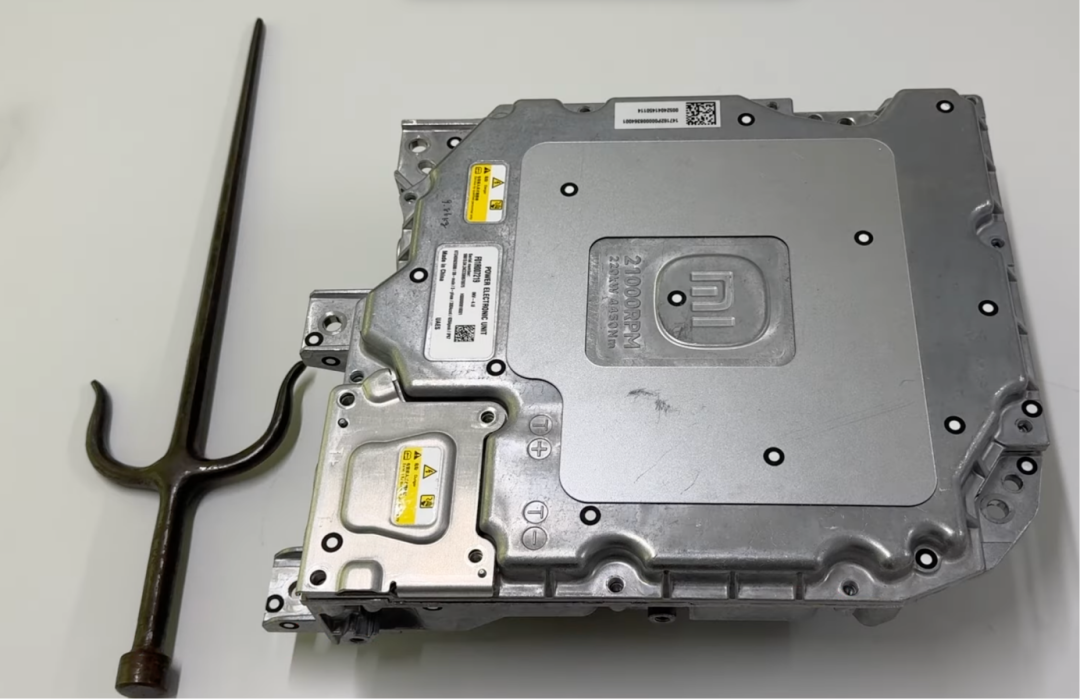

逆變器外部設有一體化保護蓋板，移除后可見規整排布的直流側端子，其下方連接結構通過密封設計實現物理隔離。
外部采用定制絕緣防護素材，經多重密封工藝強化高壓場景下的電氣安全性與環境適應性。

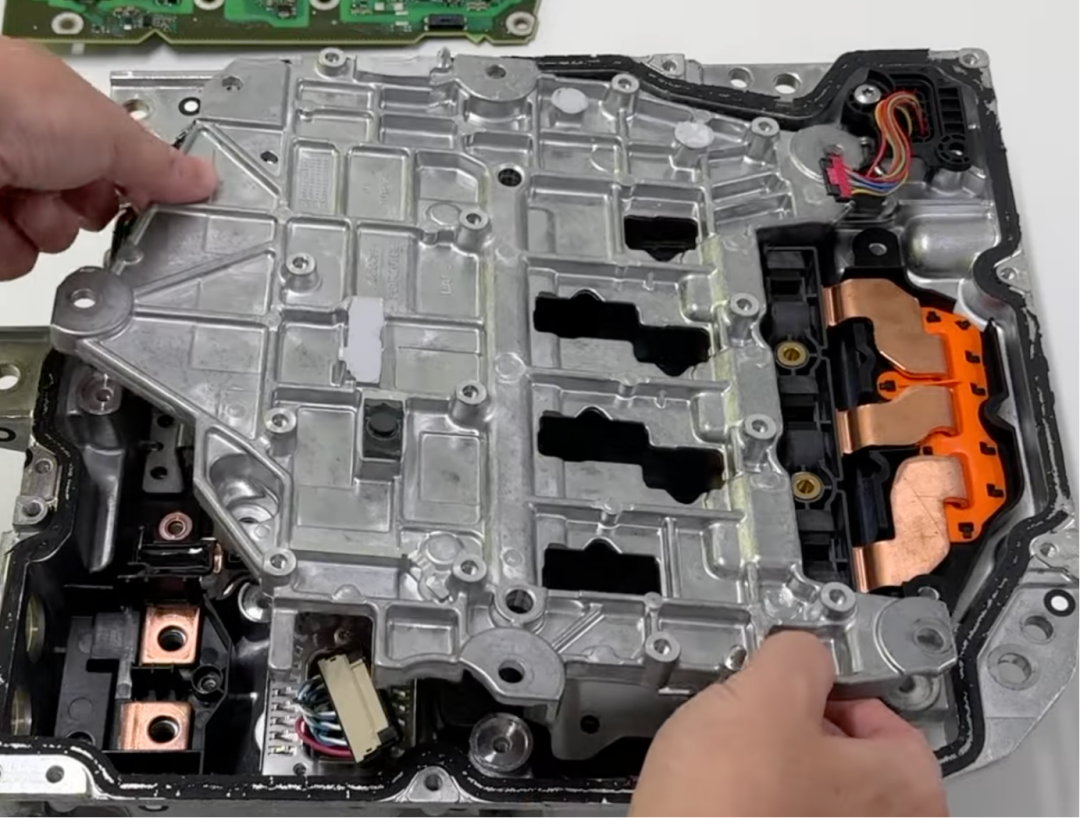

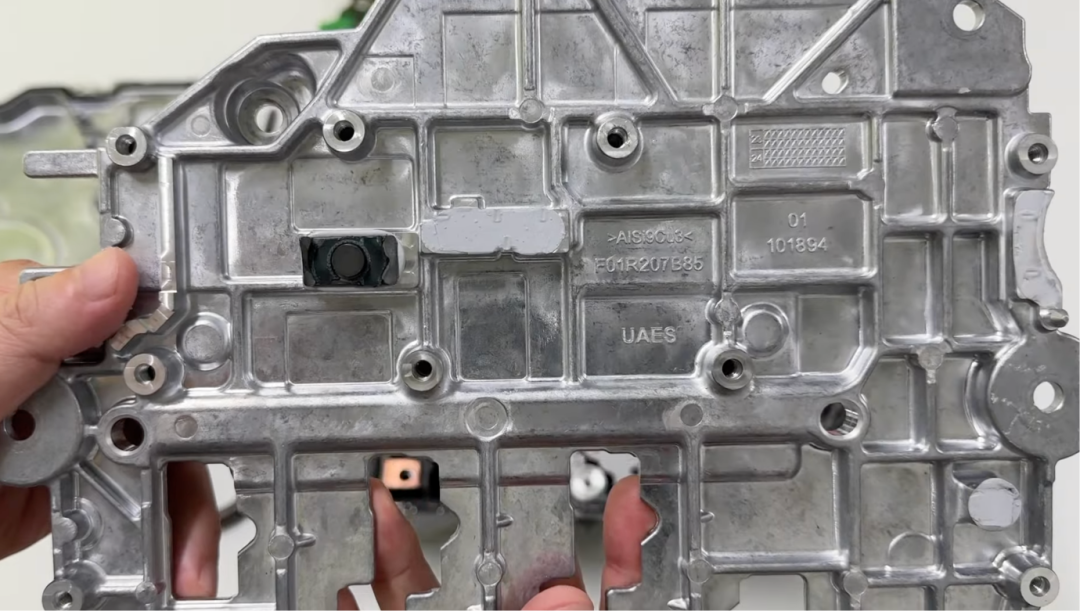

基板選用 AISi9Cu3 鋁合金材質，兼顧結構強度與散熱傳導需求。
2

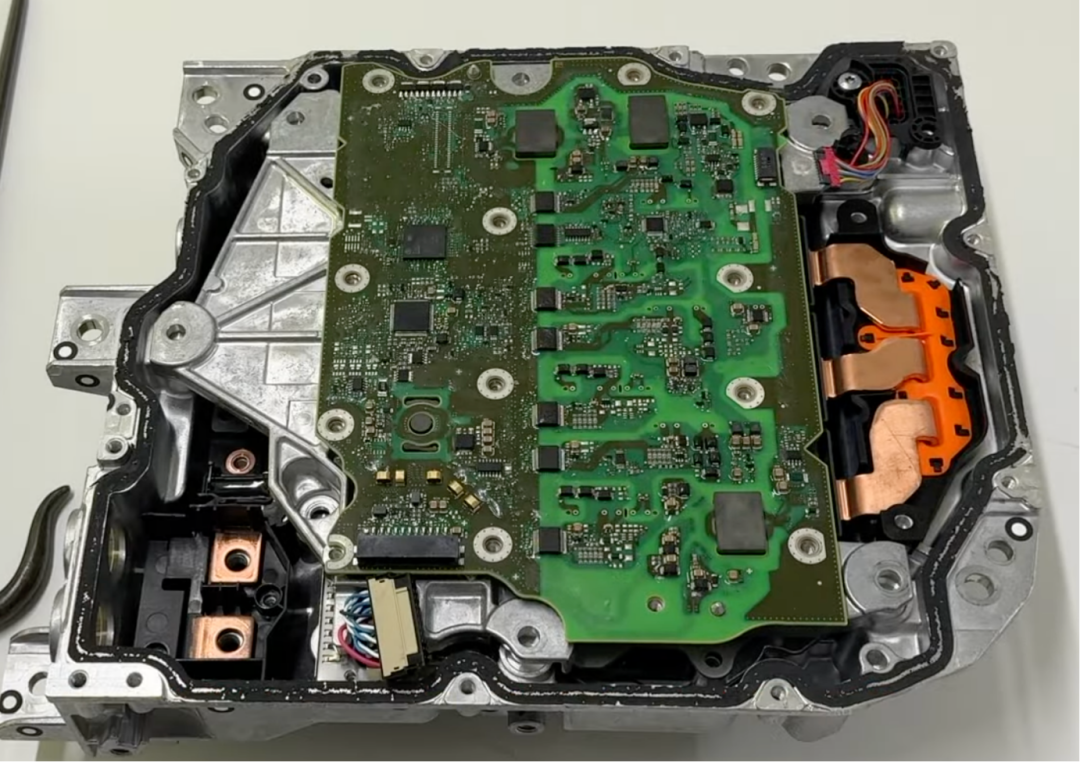

信號處理與驅動單元

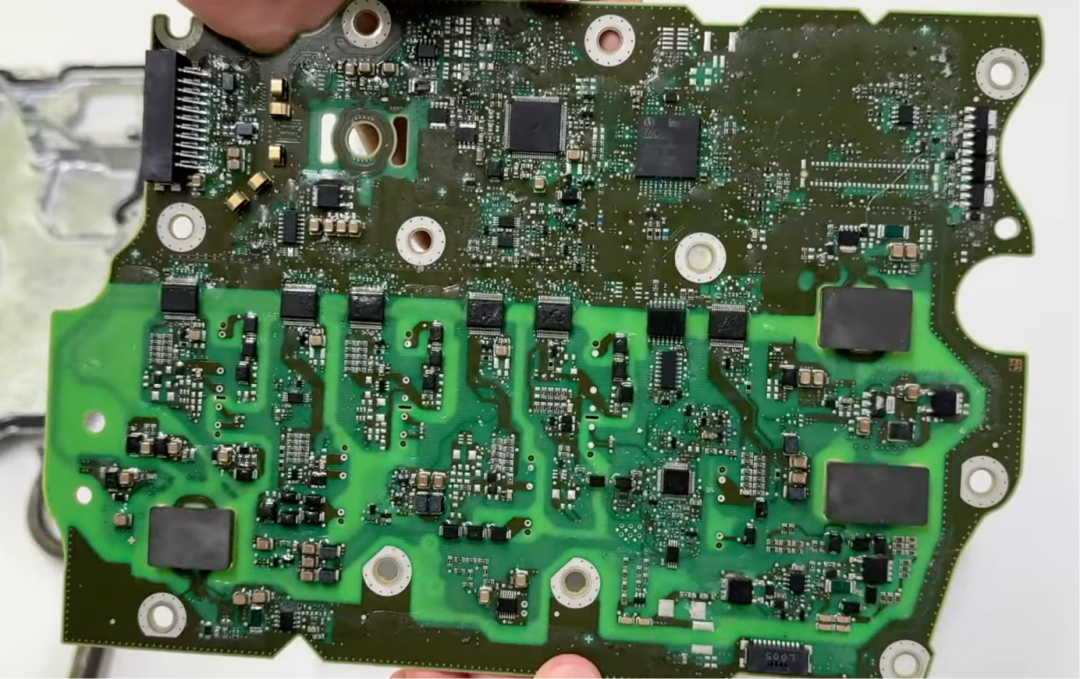

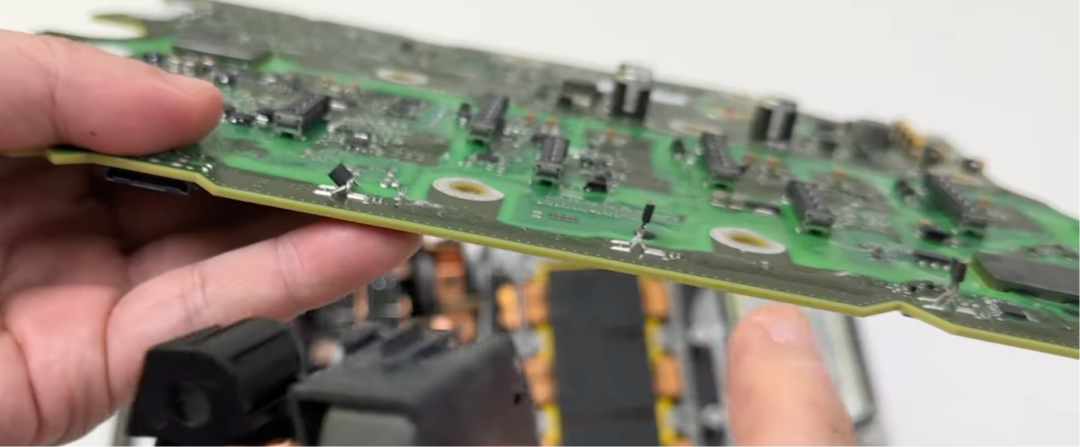

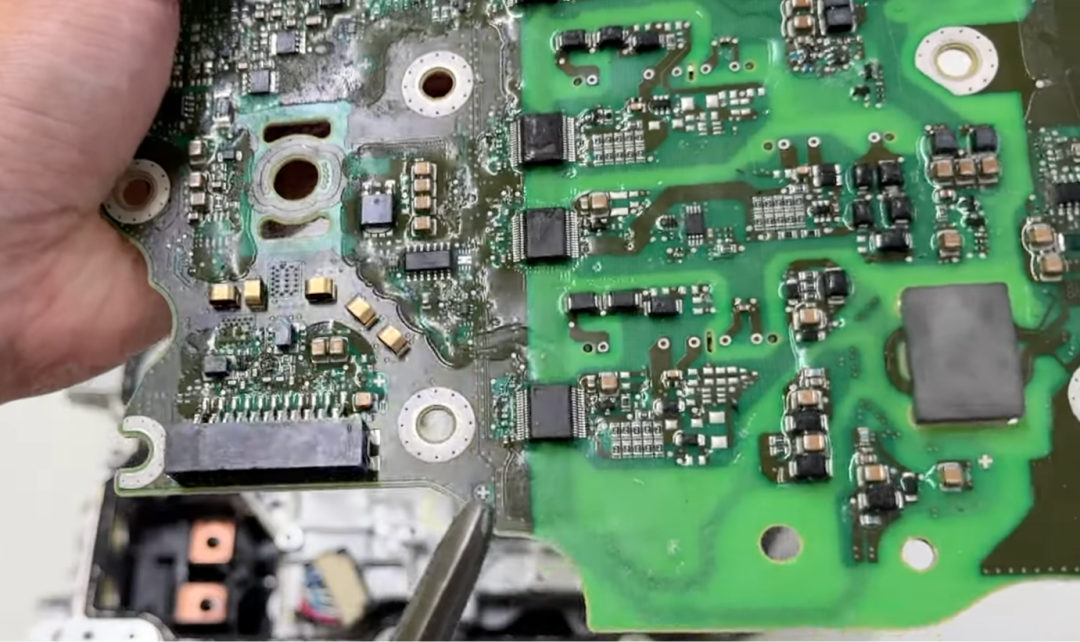

信號系端子采用集中式布局，直接接駁柵極驅動回路，該回路搭載英飛凌 MCU 實現精準控制。
電流檢測環節選用 Allegro ASC70310 傳感器，這款器件具備 ±1% 靈敏度誤差、2μs 快速響應特性，240kHz 帶寬可滿足高頻電流監測需求。

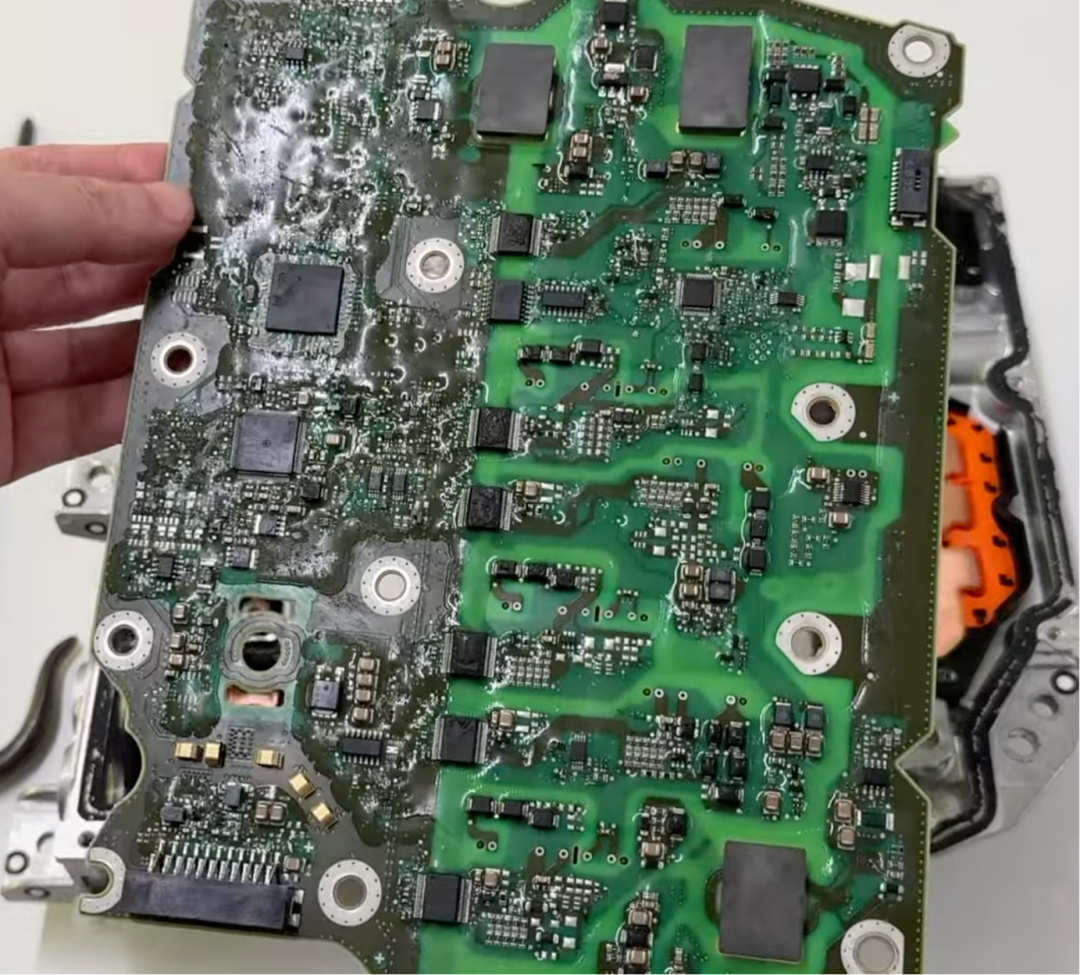

驅動模塊旁配置 4 個貫通型平面變壓器與 1 個反激式變壓器鐵芯，分別承擔絕緣信號傳輸與輔助供電功能，模塊內部填充柔性降噪素材，從源頭抑制電磁干擾（EMC）。
3
功率回路核心構造

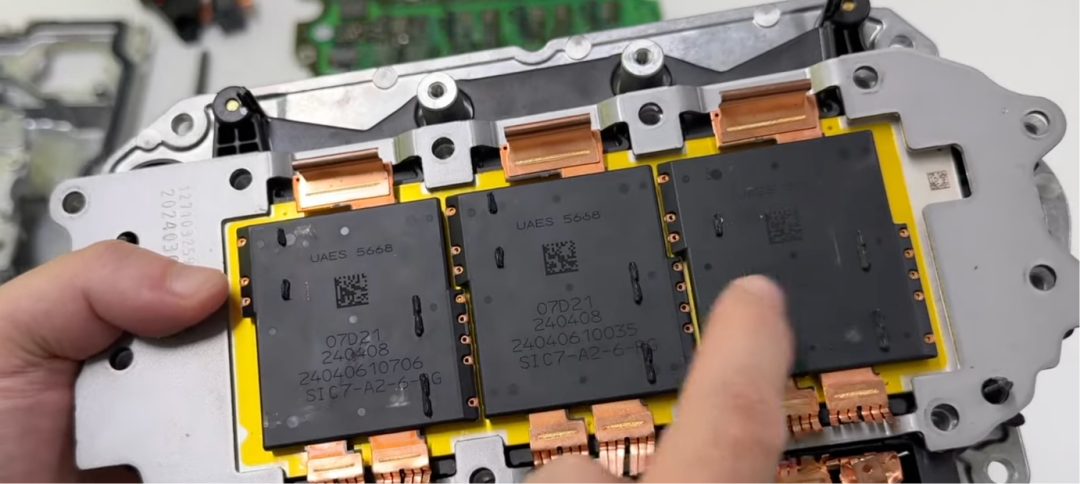

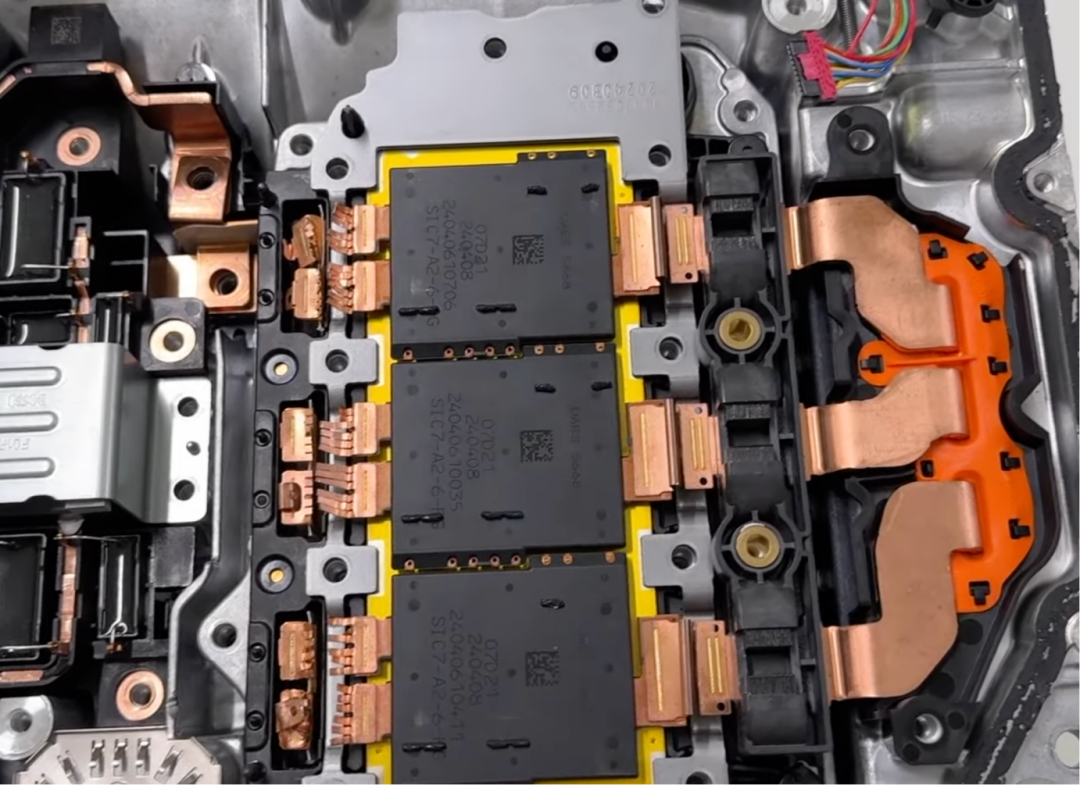

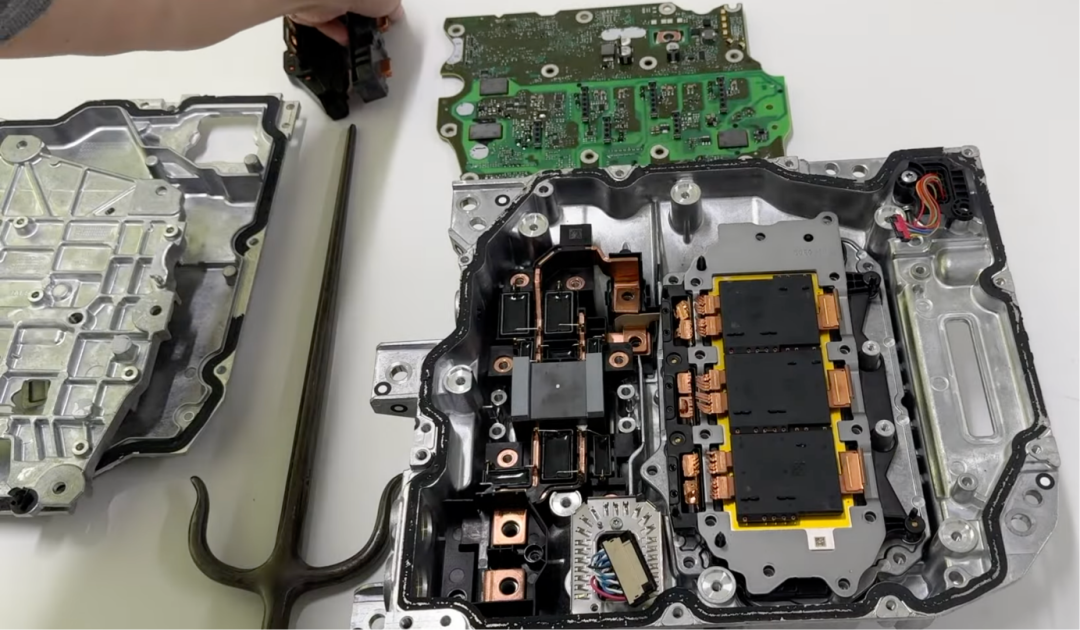

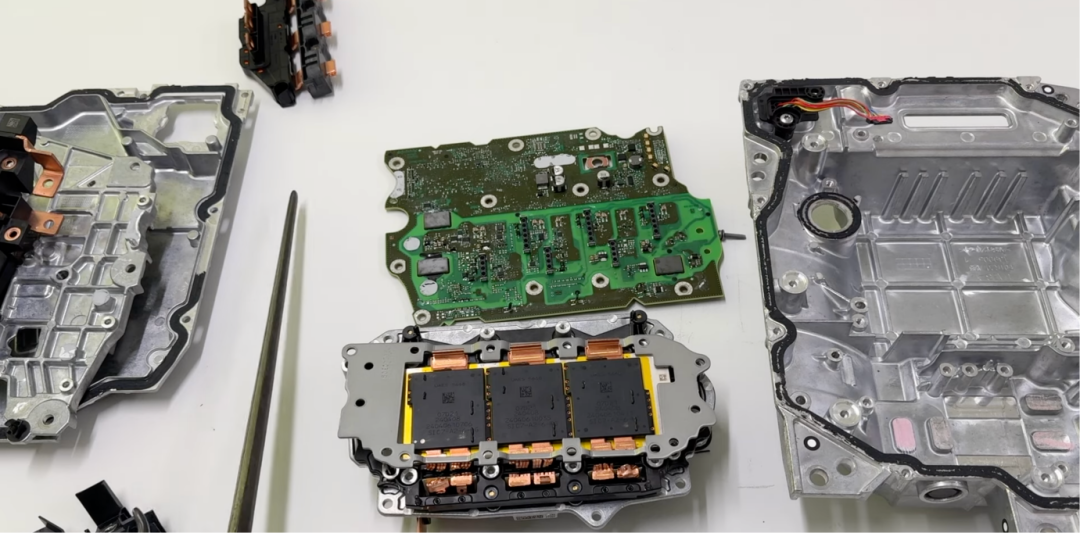

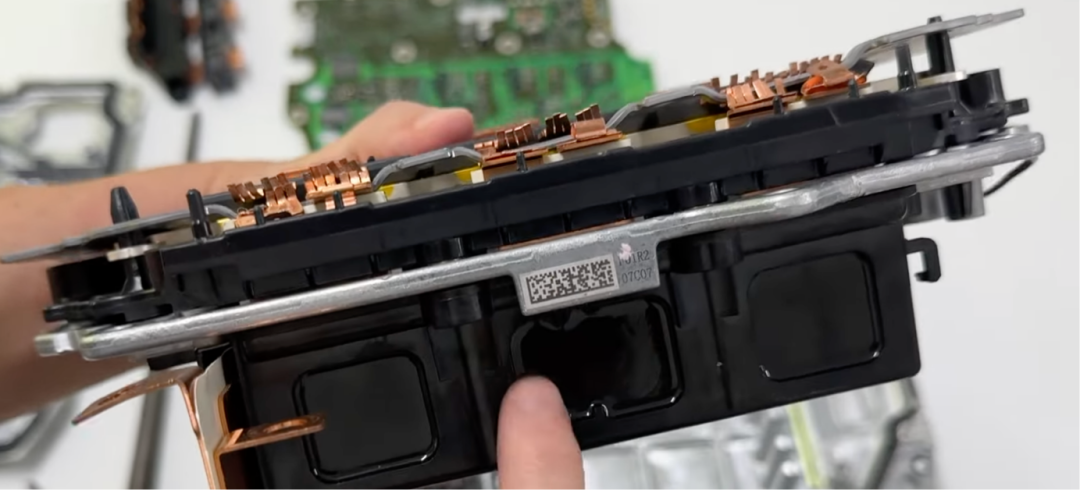

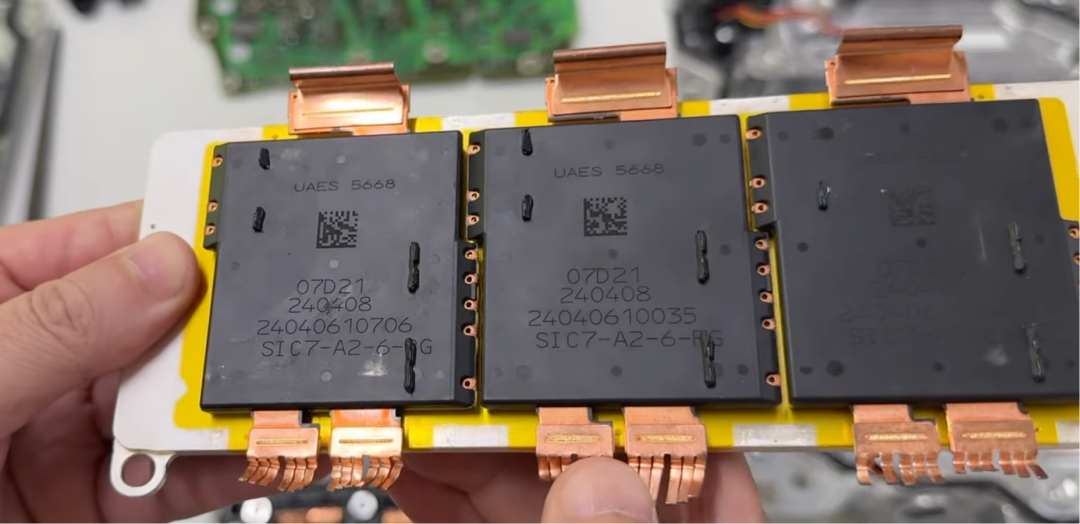

功率器件采用 3 組 UAES 定制 2 合 1 碳化硅（SiC）模塊，薄型緊湊封裝設計大幅縮減安裝空間。

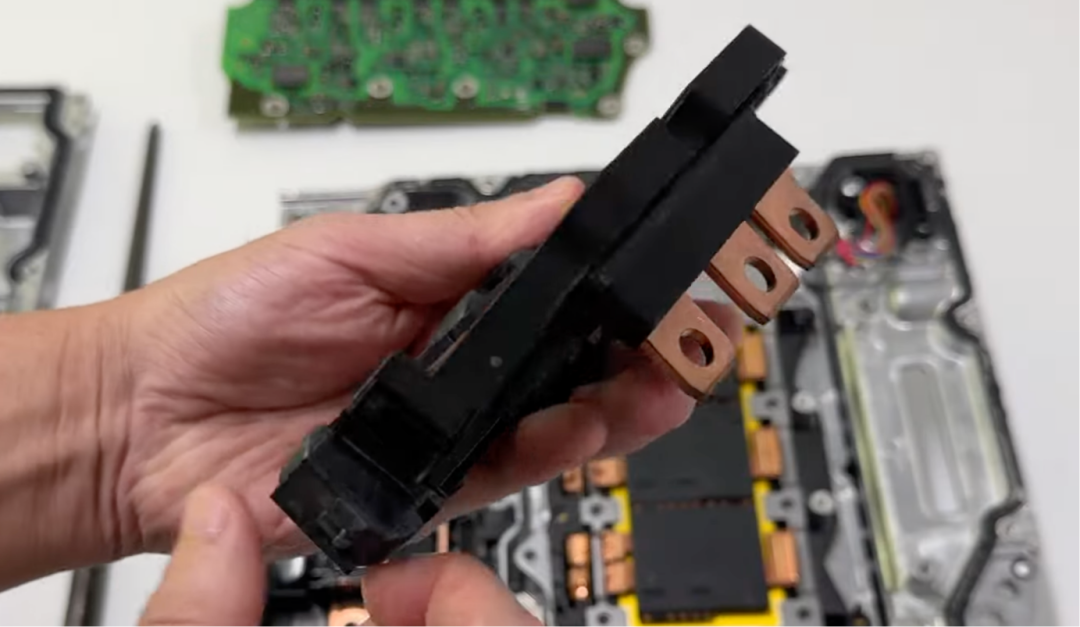

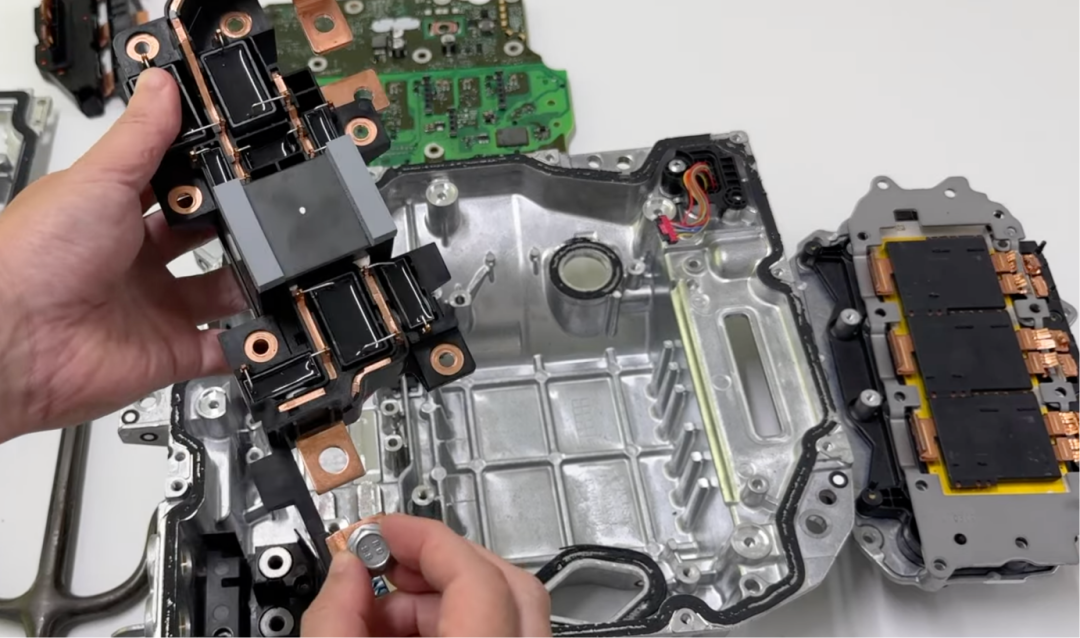

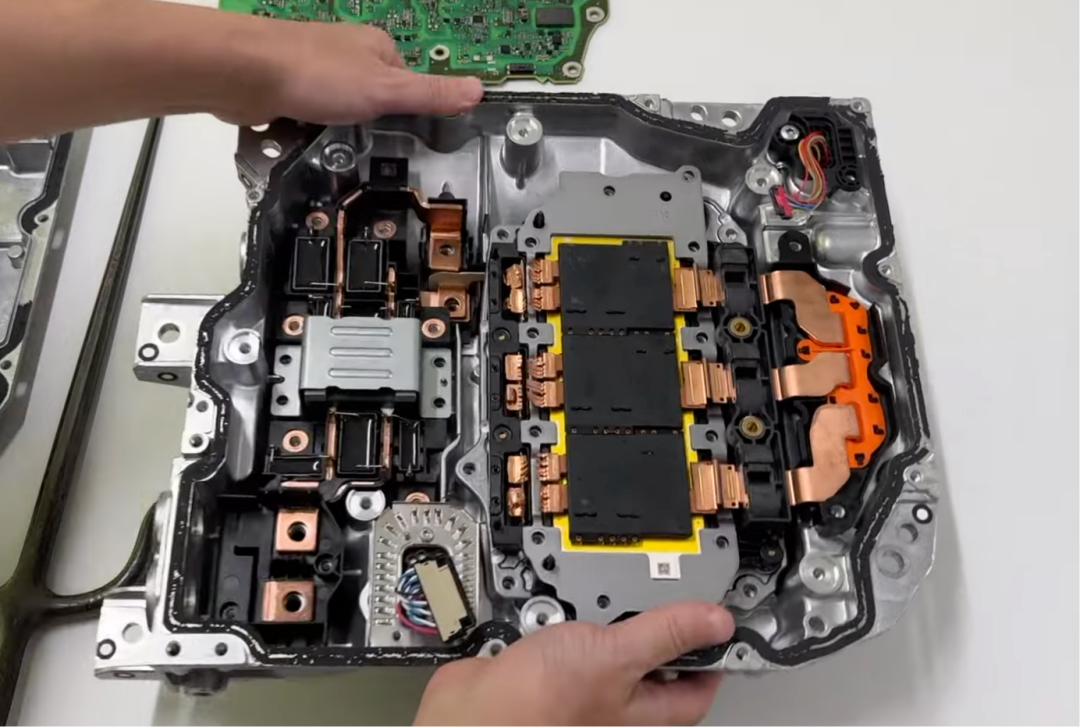

輸入側 CLC 濾波電路以鐵氧體扼流圈為核心，有效平抑電流波動；輸出端采用三層端子架構，通過激光焊接工藝與功率模塊剛性連接，內置的高精度傳感器實現輸出電流實時監控。

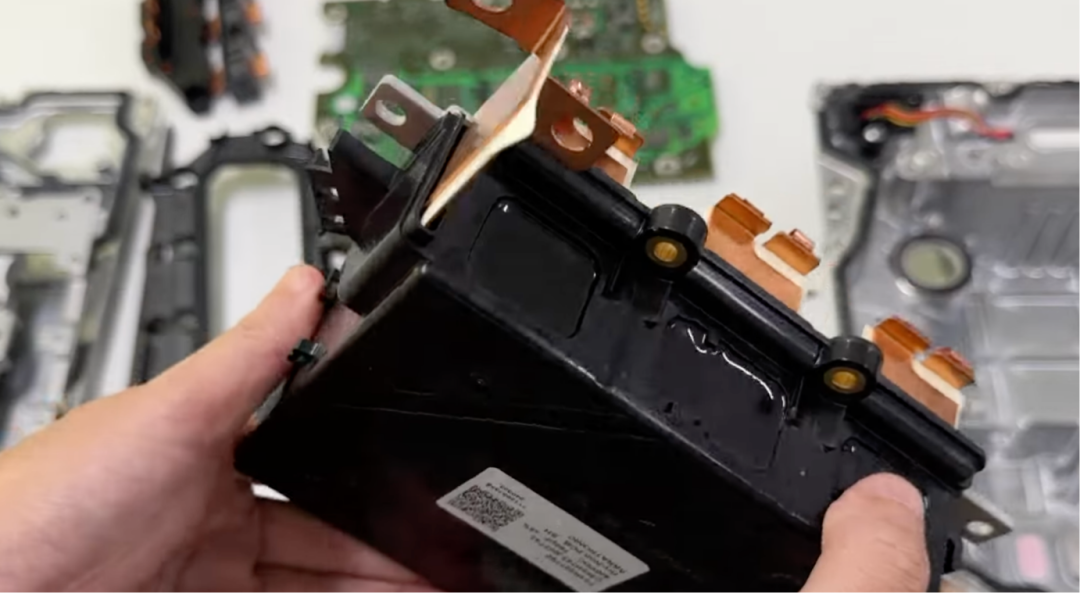

電容系統選用法拉電子 500V/480μF 規格產品，表面貼合金屬散熱片強化熱交換效率。
4
高效冷卻系統設計

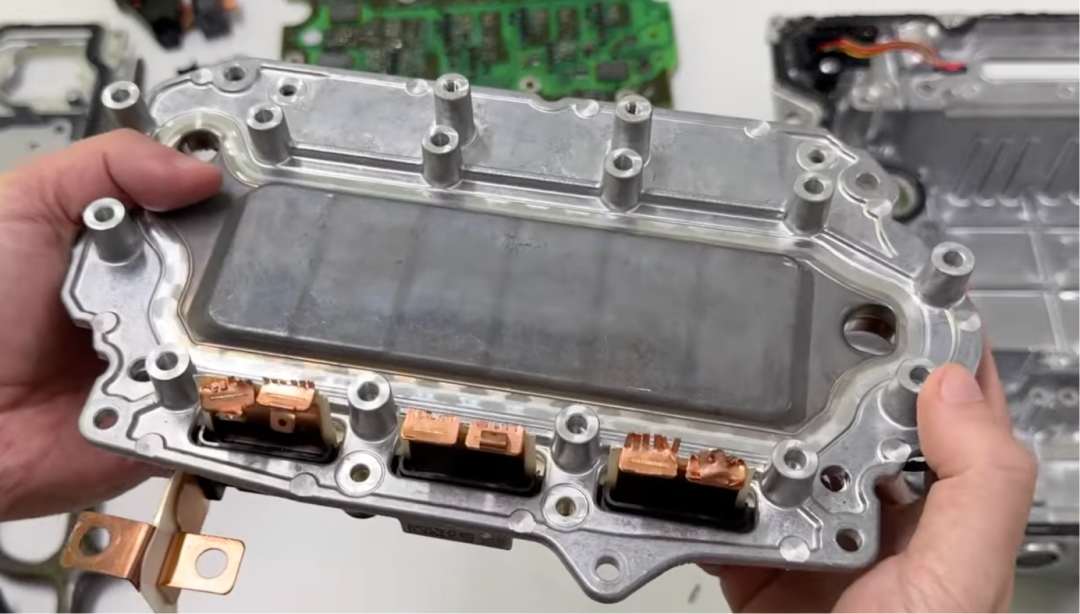

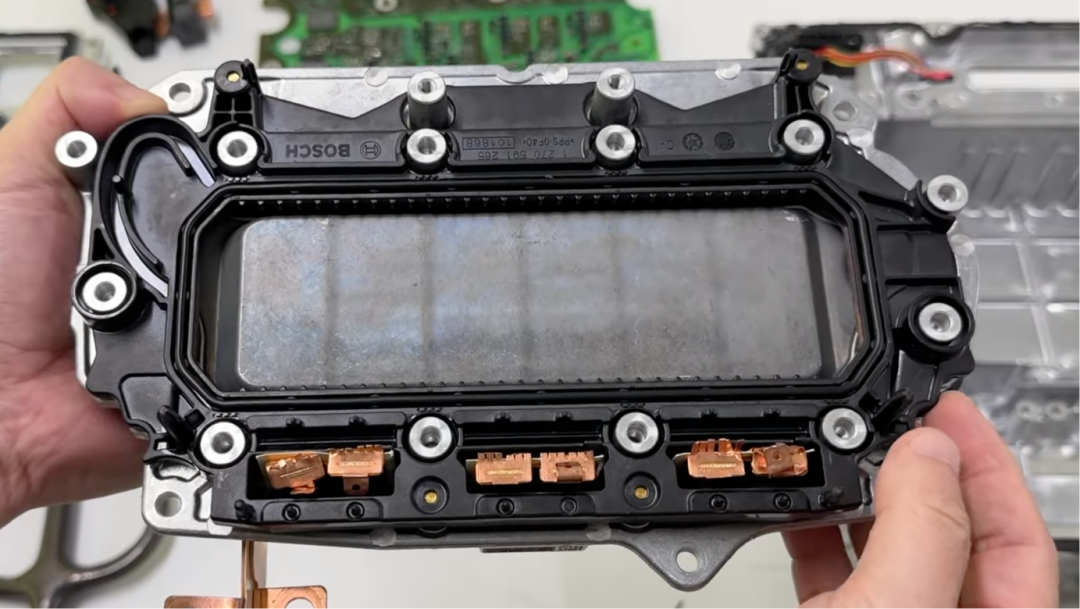

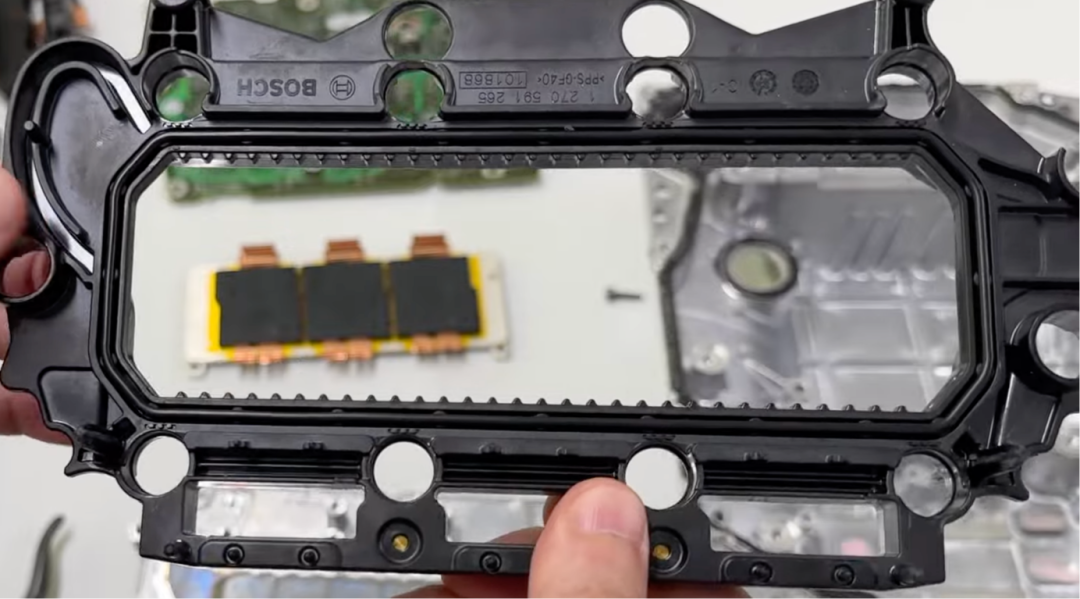

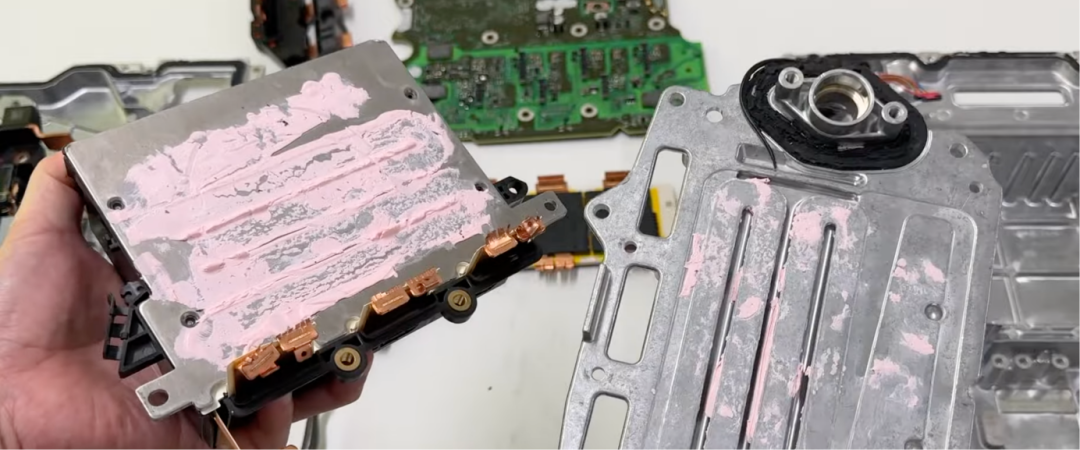

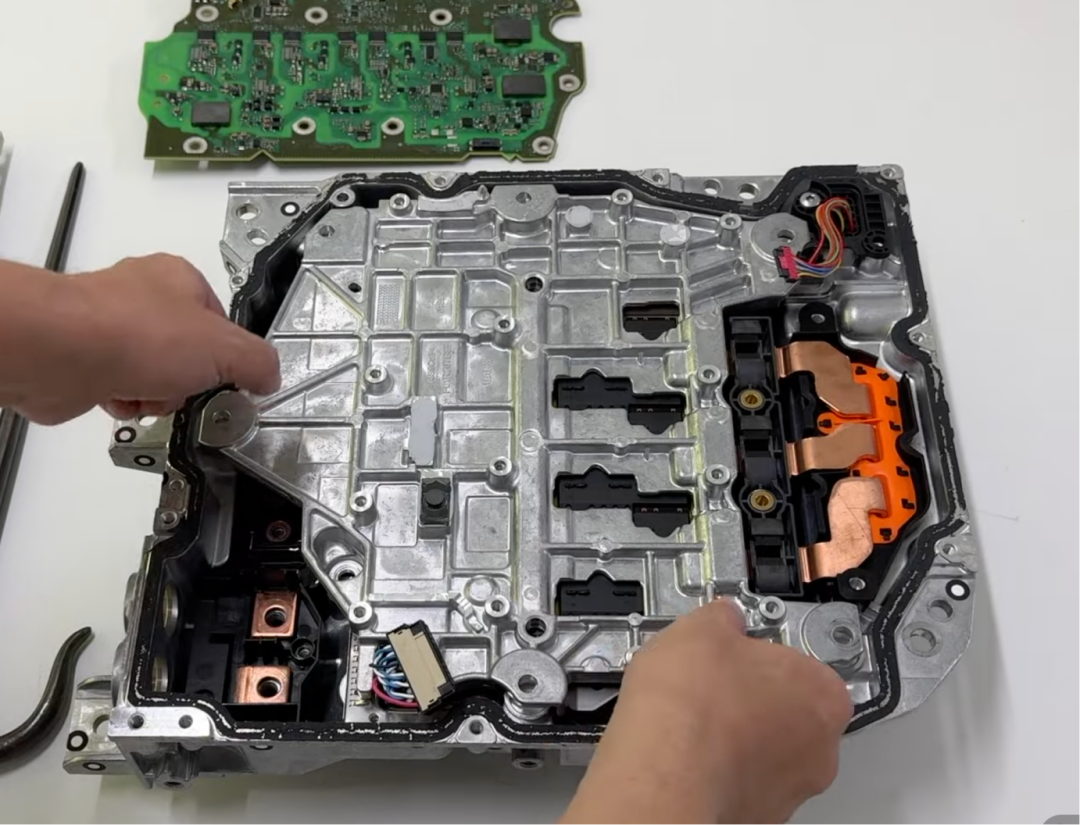

冷卻核心采用博世定制水路冷卻器，內部開設專用流道，使冷卻液可直接作用于功率模塊與電容發熱源。

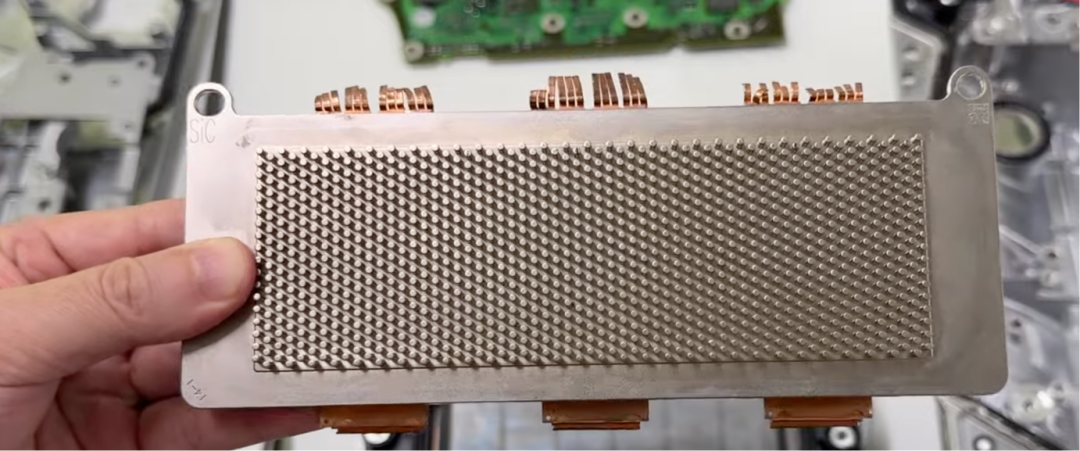

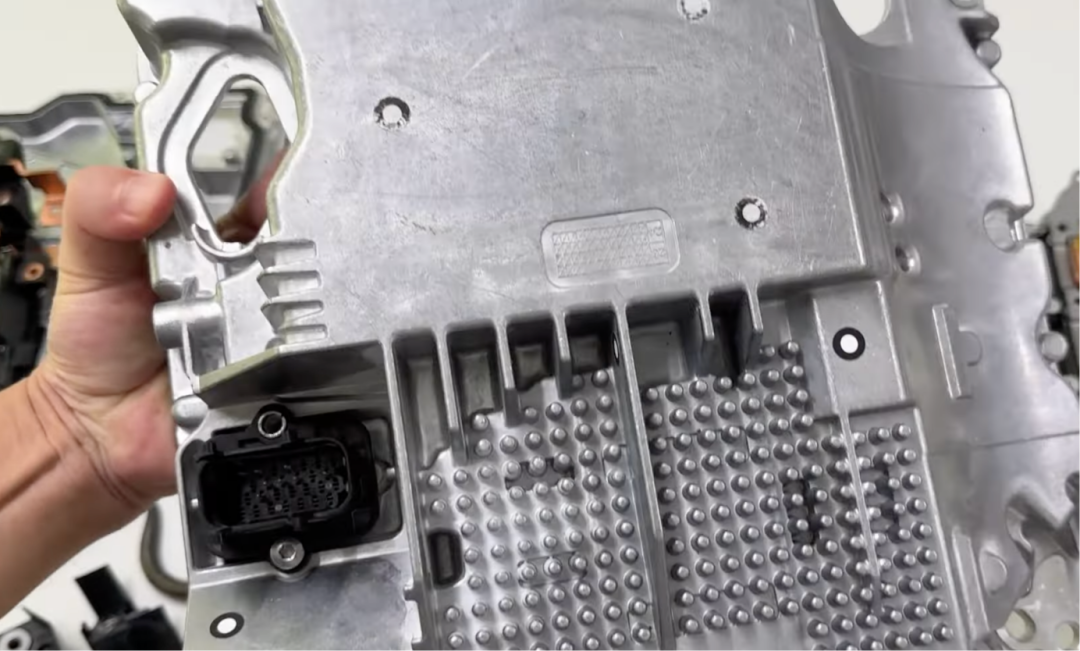

冷卻器與功率模塊通過陣列式散熱引腳連接，引腳嵌入式裝配實現熱阻降低，水路接口配備 O 型密封圈，在 4.5MPa 設計壓力下可有效防漏，適配寬溫域運行需求。
5
四大設計亮點解析
全域噪聲管控
集成化輕薄設計
多維散熱方案
高可靠工藝
