電動汽車電動化下半場，快充與安全是繞不開的命題。傳統的電壓、電流監測、和溫度檢測已無法滿足需求時，電池管理系統從“被動監測”到“主動檢測”的過程，核心正是電化學阻抗譜（EIS）。
NXP推出的eisBMS芯片組，將這種原本待在實驗室的高精尖技術搬上車載系統，能讓BMS系統在動態充電場景下實時捕獲電池內部的動態行為，為快充策略、熱管理控制以及安全預警提供前所未有的精度支持。
Part 1
EIS增強型電池管理系統，
從“測得準”到“看得深”
過去電池管理系統（BMS）的主要任務是算得準SOC，現在的BMS被要求做得更多：既要在大功率快充（5C以上的）下保證安全，要精準預測壽命，傳統測量（OCV、dV/dt）就像是看外表，而引入EIS（電化學阻抗譜），實時、電池單體級別的頻域測量，為未來的快充算法和安全監測奠定基礎。

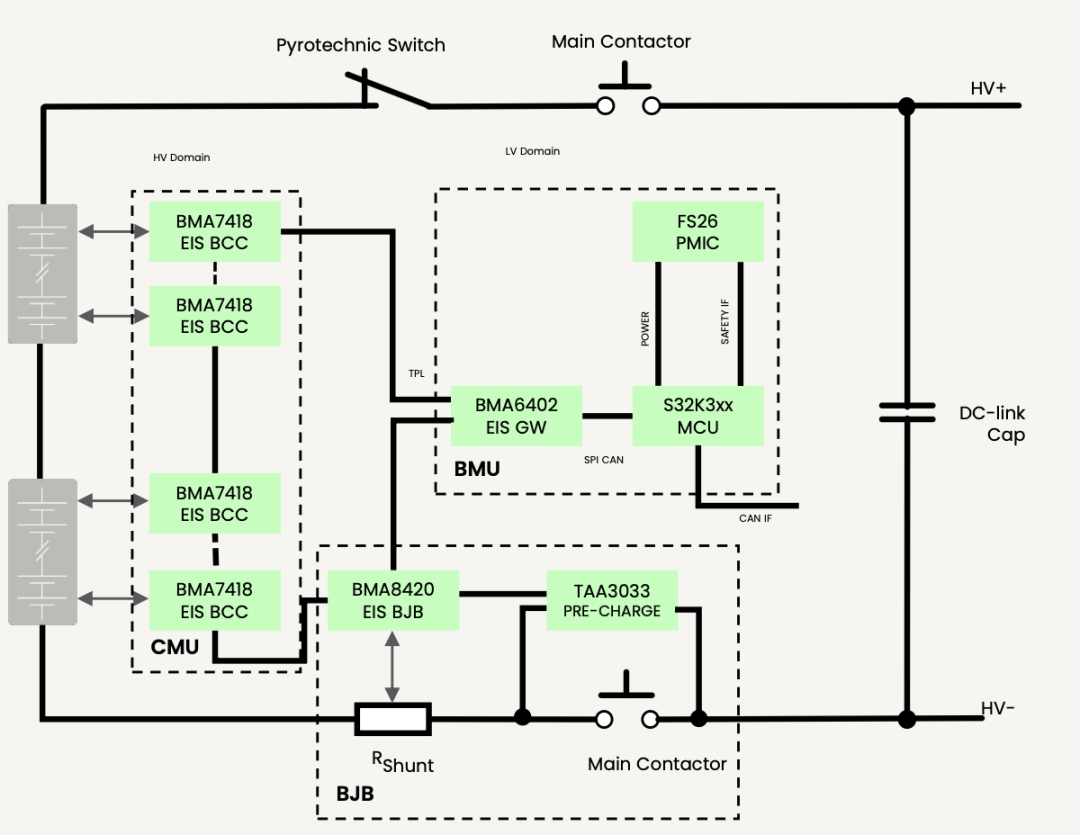

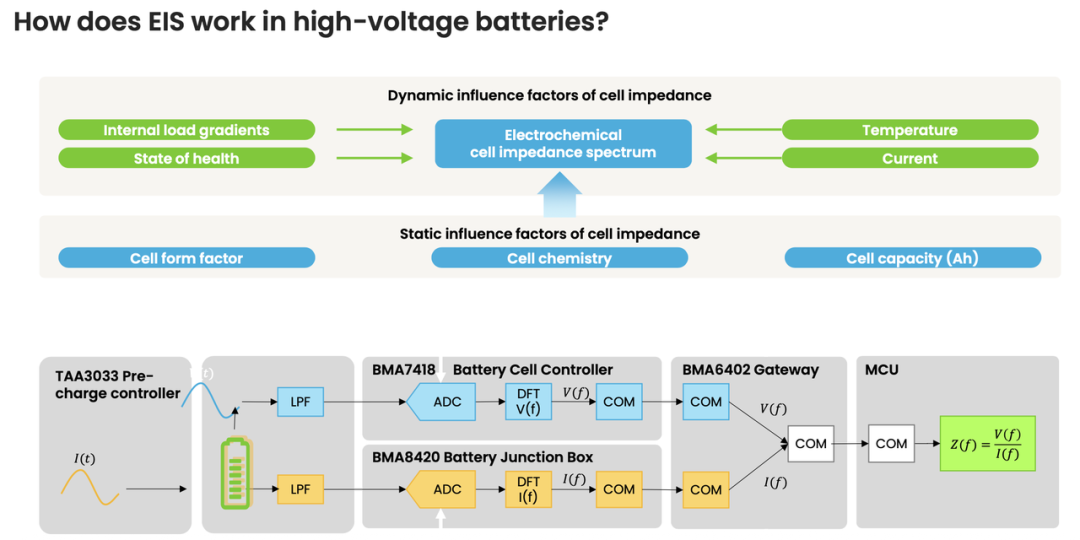

從系統構成來看，eisBMS芯片組包括BMA7418電池單體控制器、BMA6402網關、BMA8420電池接線盒控制器、FS26 PMIC、S32K3xx MCU以及TAA3033預充電控制器等關鍵節點，通過網關協調激勵信號，調度BCC分別對每顆單體執行同步測量，將數據經由MCU統一處理并轉換成阻抗信息。

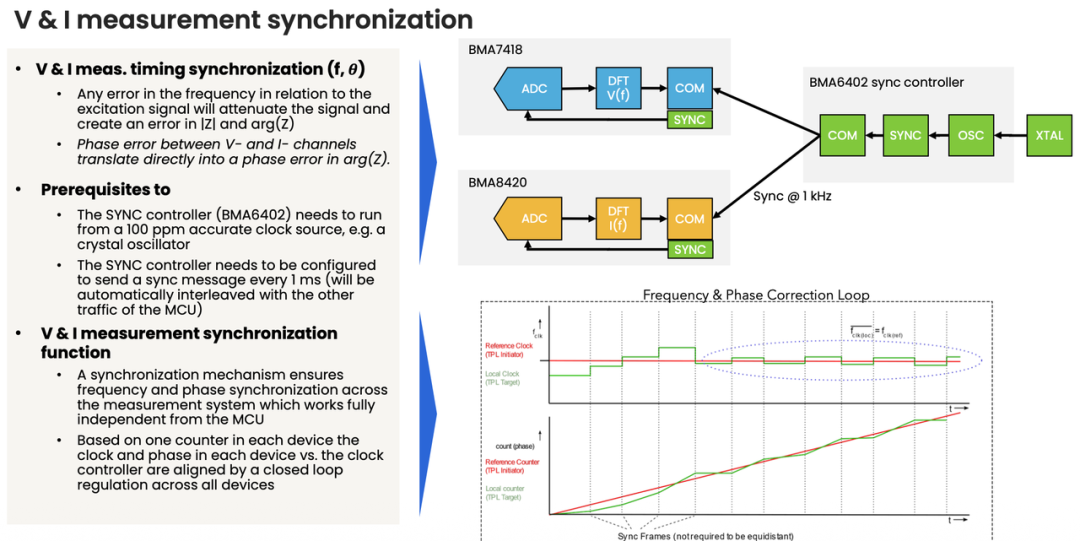

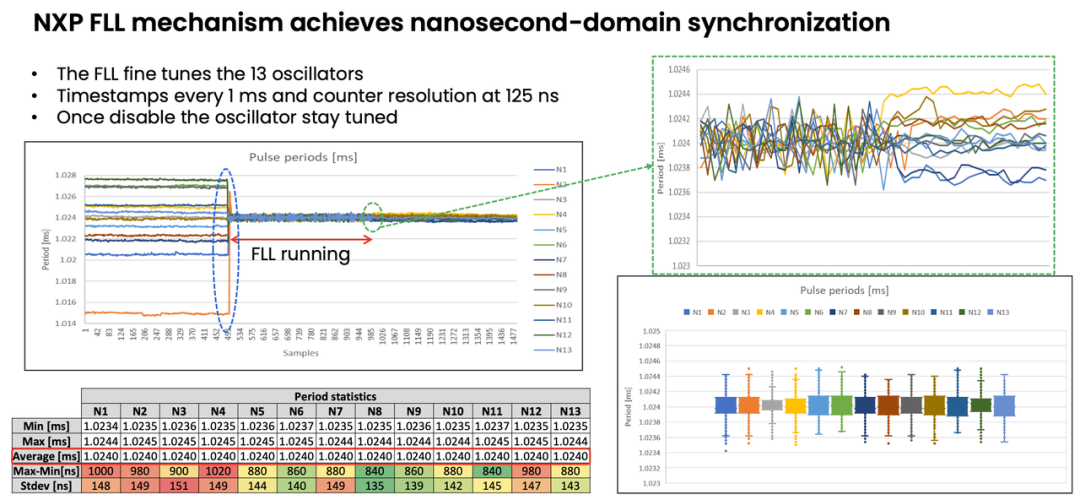

為了在高壓電池組中實現精確同步，整個系統依賴高精度時鐘源、納秒級鎖頻環（FLL）調節以及跨設備閉環同步機制，阻抗測量對相位與幅值高度敏感，系統對測量鏈路的時間一致性要求遠高于傳統電壓電流采集。
在同步機制中，網關每毫秒發送一次同步消息，使所有控制器的計數器基于閉環調節保持對齊。
FLL記錄多個振蕩器周期，通過微調其頻率，使所有模塊的采樣相位保持在納秒級誤差范圍內，EIS測量能夠在車載環境中取得實驗室級別精度的核心原因。

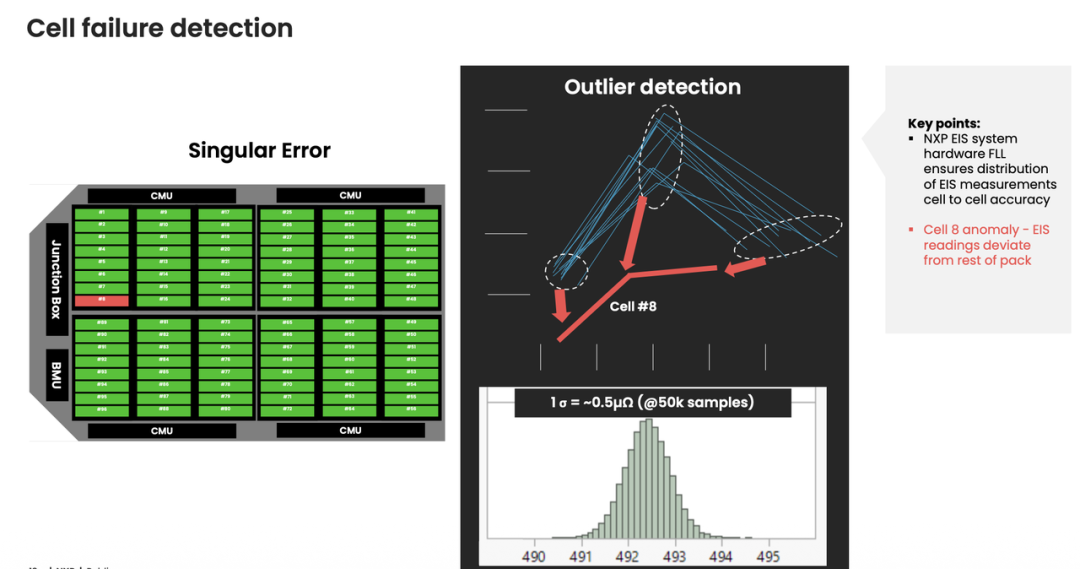

納秒級同步抵消了由線束阻抗、電磁噪聲和器件偏差帶來的誤差，也使EIS數據可以用于區分不同單體之間數十微歐級的差異，為后續電池健康判斷提供基礎。

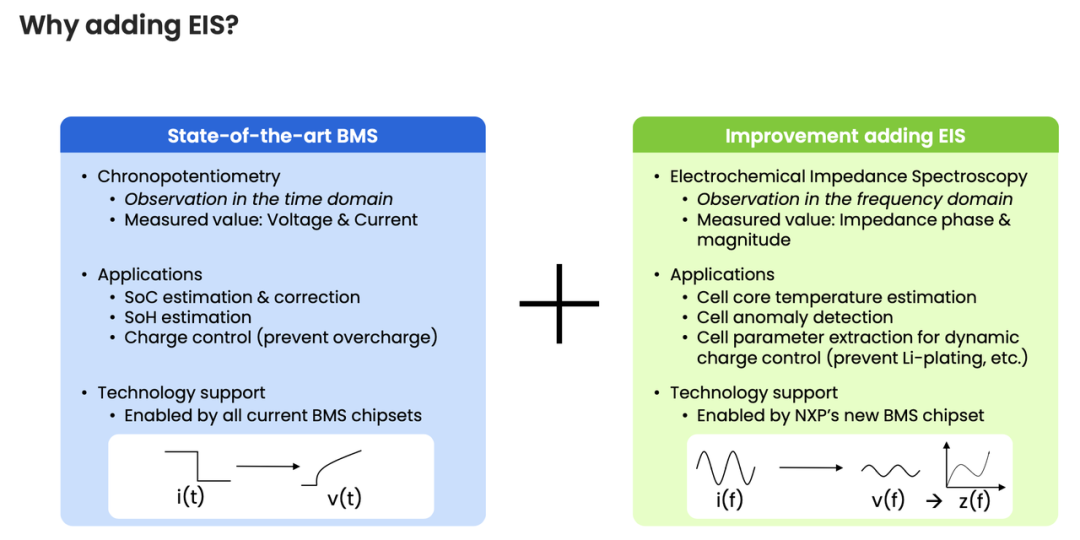

EIS的優勢在于能夠從頻域分析電池內部的極化、電荷遷移、電解液擴散等過程，從而關聯電池材料衰退、鋰沉積風險、內部短路等關鍵隱患。
相比傳統靠電壓、電流、溫度的低維度判定方式，EIS提供了結構化、可量化的深層信息，使BMS能夠在快速充電、電池老化、極端溫度等場景中更精準地控制電流與熱管理策略。

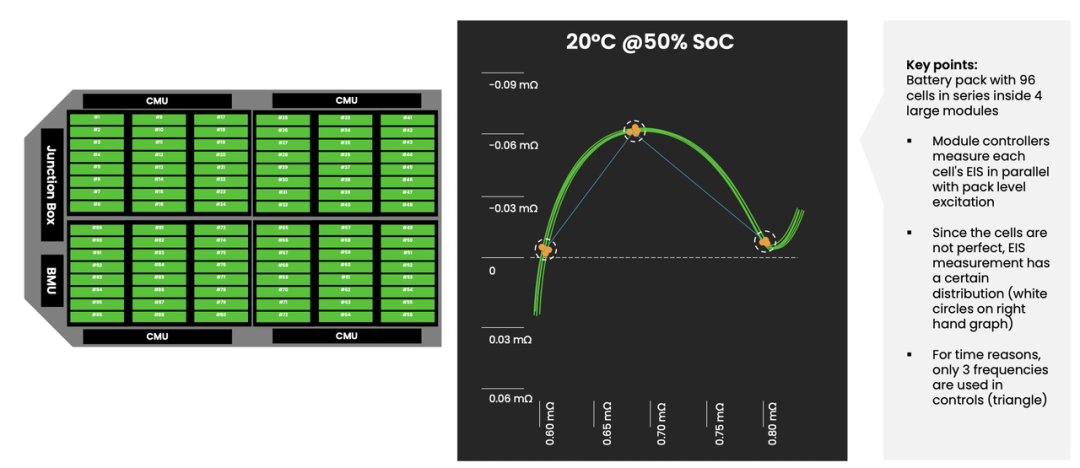

在電池大規模應用中，模塊之間以及單體之間不可避免存在容量、阻抗、熱特性方面的差異。
EIS使BMS能夠實時捕獲這些差異，通過頻域參數模型調節快充電流，避免較弱單體過度應力。
在800V車輛的快充場景中，EIS識別最冷或最熱的單體，也用于判斷哪些單體最容易在低SOC區域出現鋰沉積風險。系統通過1Hz、10Hz、200Hz三個固定頻率的循環測量，快速提取電荷傳輸阻抗、電極極化阻抗等關鍵參數，使控制更具實時性。
Part 2
基于EIS的快充控制、
安全預警與故障檢測能力
在快充場景中，電池的熱行為、電荷傳輸速率、極化阻抗以及內部狀態會在數秒內發生劇烈變化。
傳統BMS以電壓、溫度作為主要依據，很難在短時間內判斷鋰沉積風險或單體微短路，從BMS角度需要采取保守策略。
EIS增強型BMS可以在充電的每個階段實時測得頻域數據，提供高靈敏度的動態反饋，使快充控制變得更加主動。

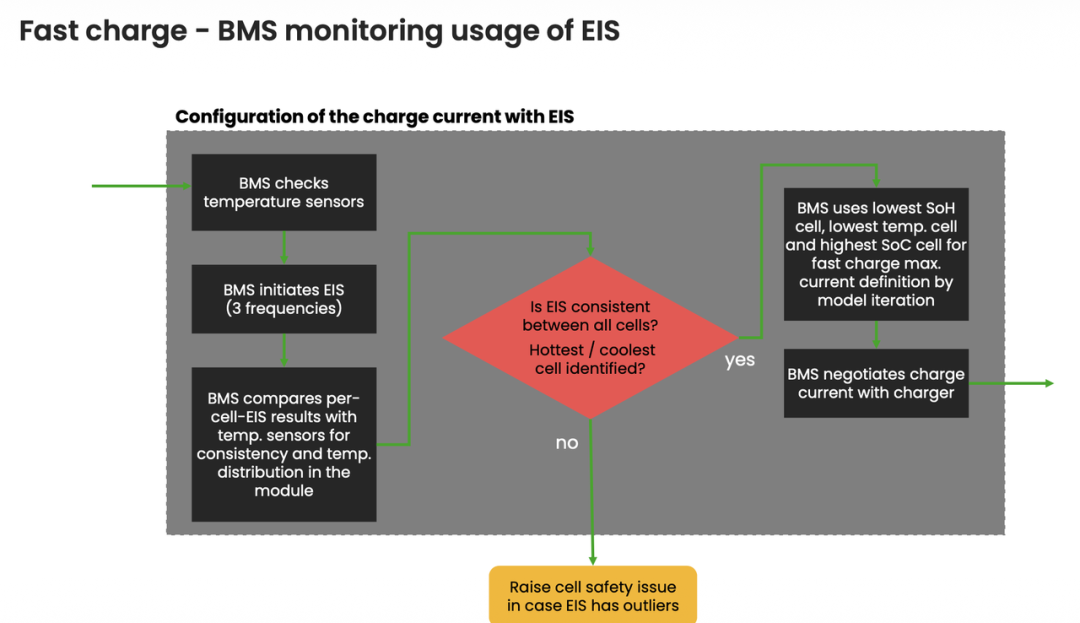

快充過程里，電池管理系統（BMS）會優先識別最冷、最熱、SoH最低以及SoC最高的單體，這些單體決定整組電池的快充上限能力。隨后系統啟動EIS測量，通過三個頻率點的阻抗變化情況判斷單體的一致性。
如果EIS測量在模塊內或單體之間出現異常偏差，我們認為存在潛在安全問題，如內部短路、極化異常或者電芯結構退化，進而下調快充功率甚至中斷充電。
EIS最大的作用還是在內部短路監測方面尤為突出。

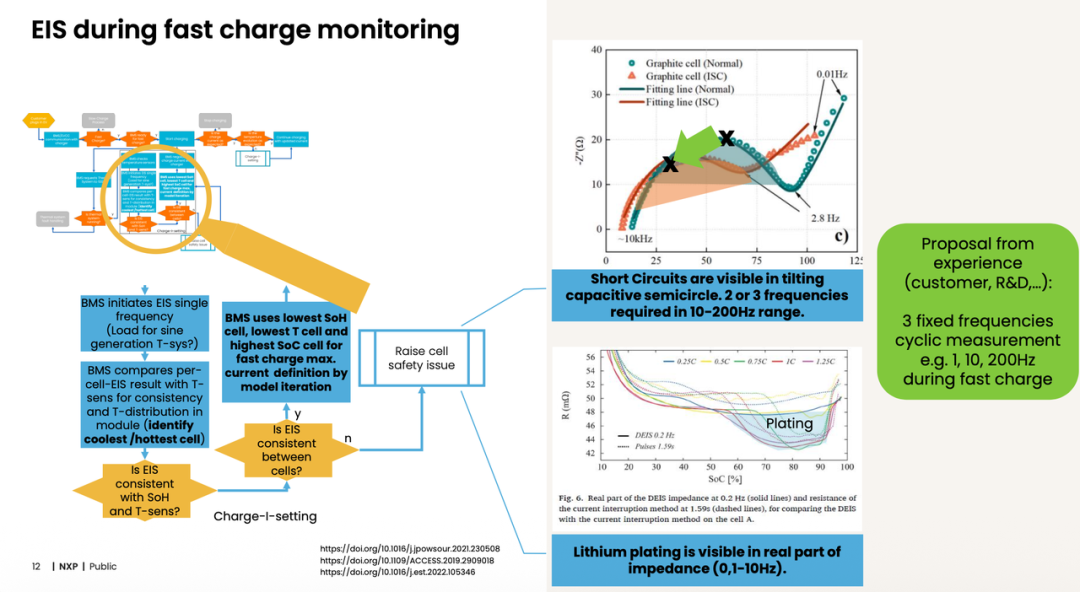

在10~200Hz頻率下，內部短路會導致阻抗圖譜中的容性半圓發生顯著傾斜，只需2~3個頻率即可完成識別。
鋰沉積風險則主要體現在低頻（0.1～10Hz）阻抗實部的突然上升，通過對比不同頻率的阻抗變化，我們能夠提前數小時預測潛在風險，遠早于溫度傳感器或電壓異常所能反映的時點。

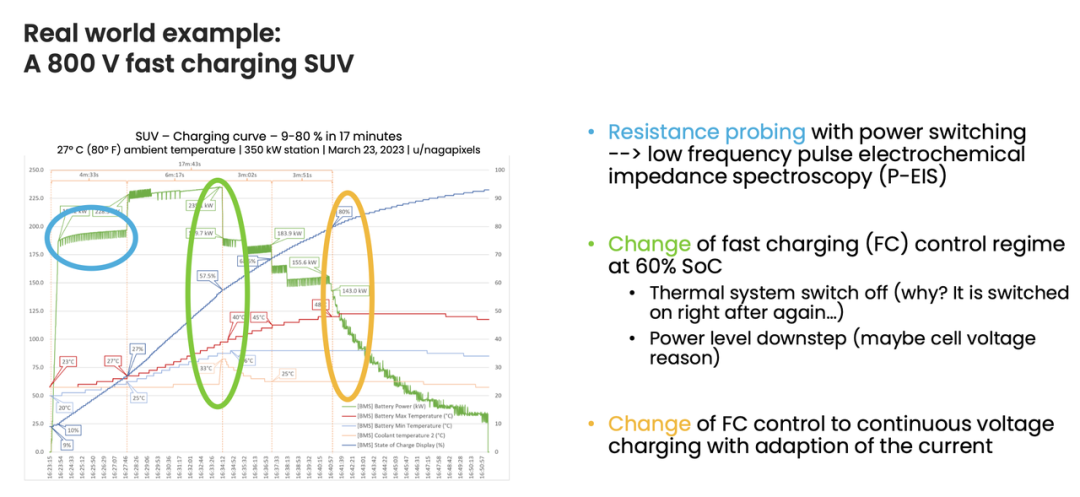

800V快充在9%至80% SOC范圍內實現了17分鐘的充電時間。
在其控制策略中，快充前期采用低頻脈沖EIS（P-EIS）判斷單體可接受的最大電流；當SOC超過60%后，系統同時參考EIS、溫度梯度和單體電壓決定是否切換至恒壓階段。
得益于EIS帶來的精細化限制，在電池溫度最高升至45°C的情況下，仍能維持較高功率而不觸發過度保護。

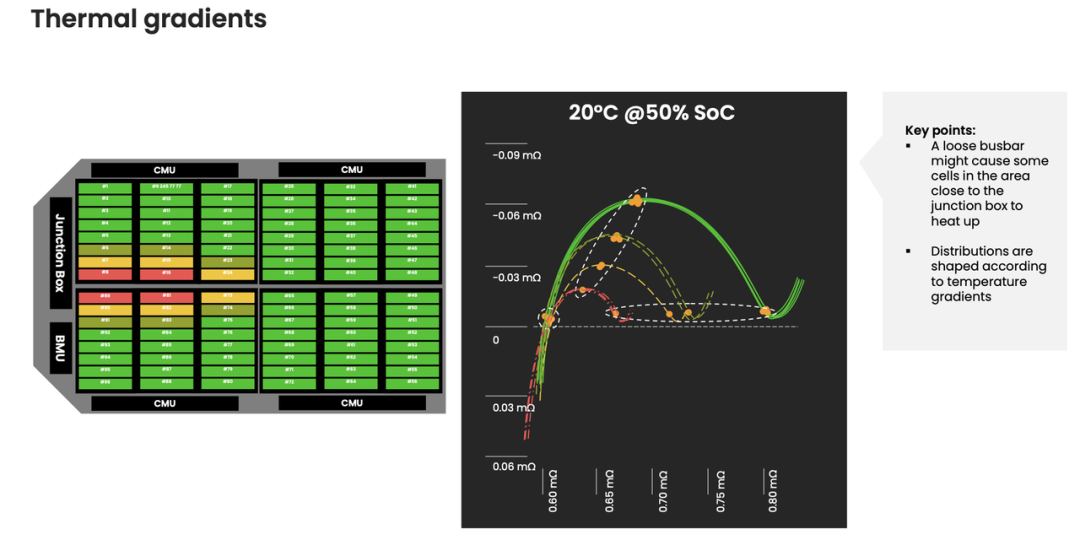

EIS增強型BMS在熱梯度監測方面有比較大的作用，當某些區域因母線松動導致局部溫度偏高時，EIS分布會出現明顯擴散，使系統能夠在溫度傳感器反應前發現異常，依賴單點溫度探頭的方法是沒辦法監測到局部熱點。
為了應對復雜的整車測試、量產一致性要求以及長壽命監測需求，EIS數據還支持數字化存檔與模型化處理，可用于生產端質控、售后診斷、在線健康監測和壽命預測等多項工作。
阻抗的長期走勢能夠為BMS提供更穩定的SOH估算，減少對OCV標定和老化模型的依賴，使系統具備更強的跨工況適應性。
EIS數據能夠提升快充速度，減少安全裕度，提高電池可用能量。例如當某些單體因自然衰退阻抗略高時，EIS能夠準確識別其真實能力，使系統無需對整組電芯施加過大的安全緩沖，從而提升可用容量，增加車輛續航。

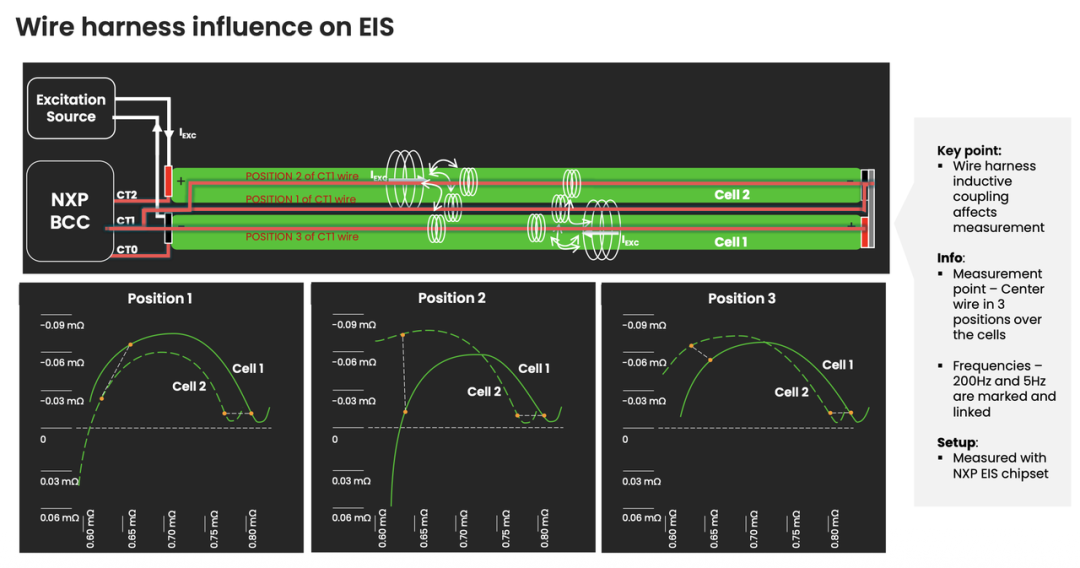

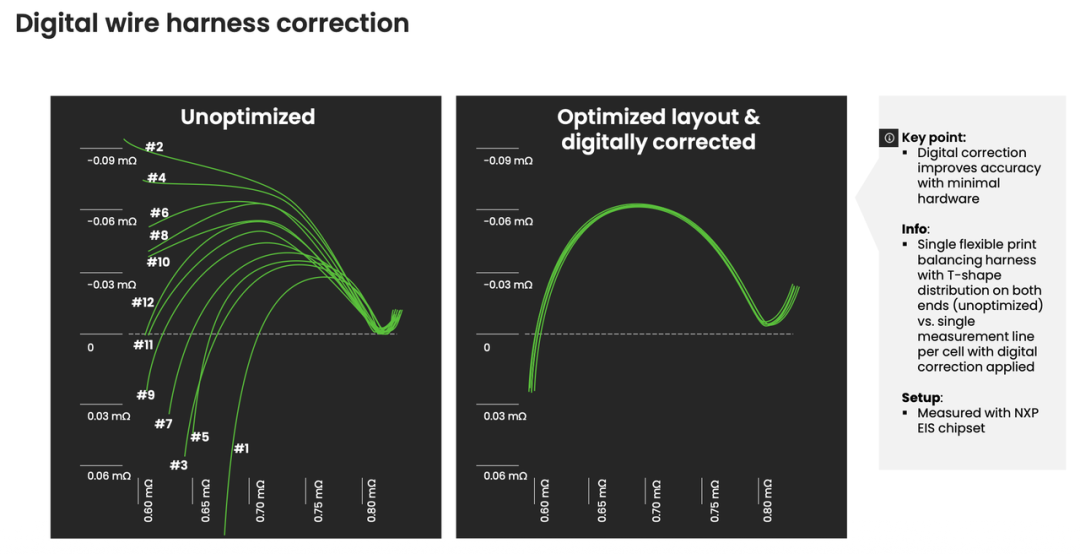

線束影響也是車載EIS落地的關鍵，線束的電感耦合會使測量數據在高頻和低頻區段產生偏移。
NXP采用優化的線束布局、獨立測量線以及數字化校正等方式改善測量精度，無需進行大幅硬件改動即可獲得更穩定的EIS數據，EIS增強型BMS真正具備了車規落地條件。
小結
回顧電池管理系統的發展，從最初的簡單的充放電管理，到如今的復雜熱管理，下一步必然是深度的電化學機理管控，電池管理正在從低維度的“監測”向高維度的“分析”跳轉，構建起對電池系統更深層、更可信的認知能力。這才是通往極致安全快充的必經之路。
