隨著智能手機的發展，手機品牌商在持續提升手機產品性能的同時，更多人性化的應用也在不斷推出，為用戶提供更多的選擇及感受。當手機上有信息到來時，為了提醒用戶查看，一般會采用馬達震動、屏幕整面或局部亮滅、燈亮滅指示等方式。
上海燦瑞科技公司推出的OCP8027系列芯片，內置3路高精度恒流源，用以驅動1顆RGB或3顆LED發光。3路恒流源的電流可以獨立調節或同步控制。支持模擬調光和PWM調光兩種調光方式，模擬調光支持4檔全局調光（5mA、10mA，15mA，30mA）和3路獨立16階調光，范圍寬至0~30mA，step低至0.33mA，同時提供3路獨立256階PWM亮度調節，實現256*256*256混色效果。支持1MHz的高速I2C通信接口，I/O兼容1.2V/1.8V SOC平臺。

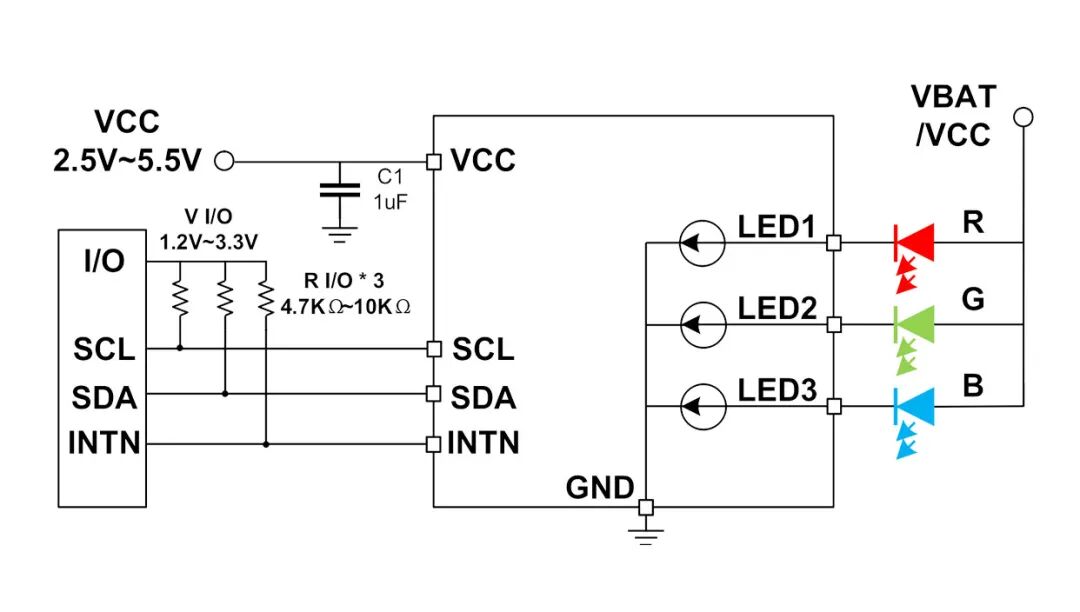

OCP8023典型應用電路

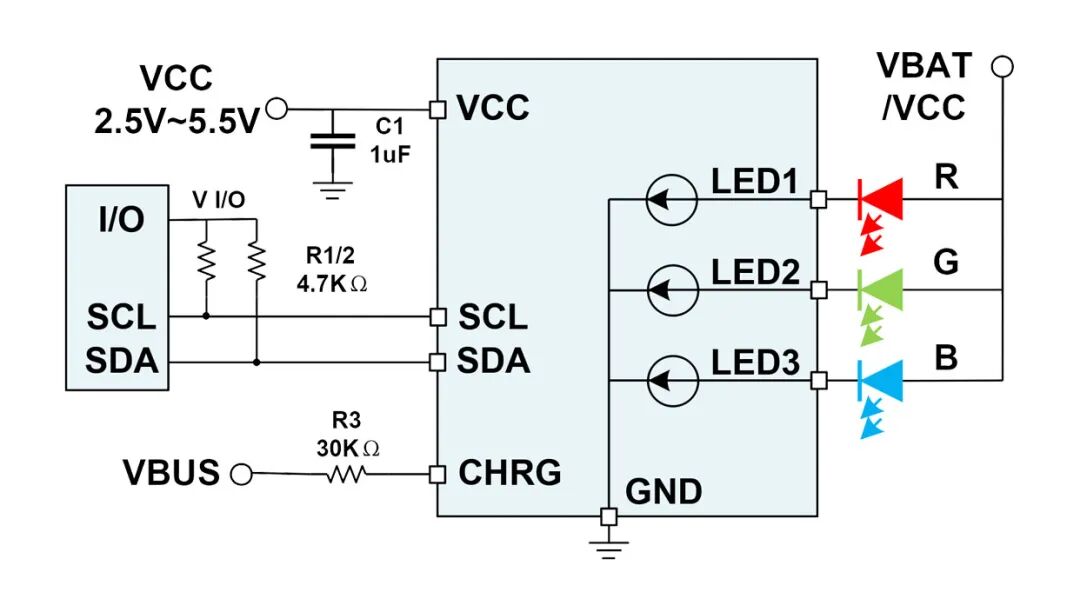

OCP8027A/B/C充電指示典型應用電路

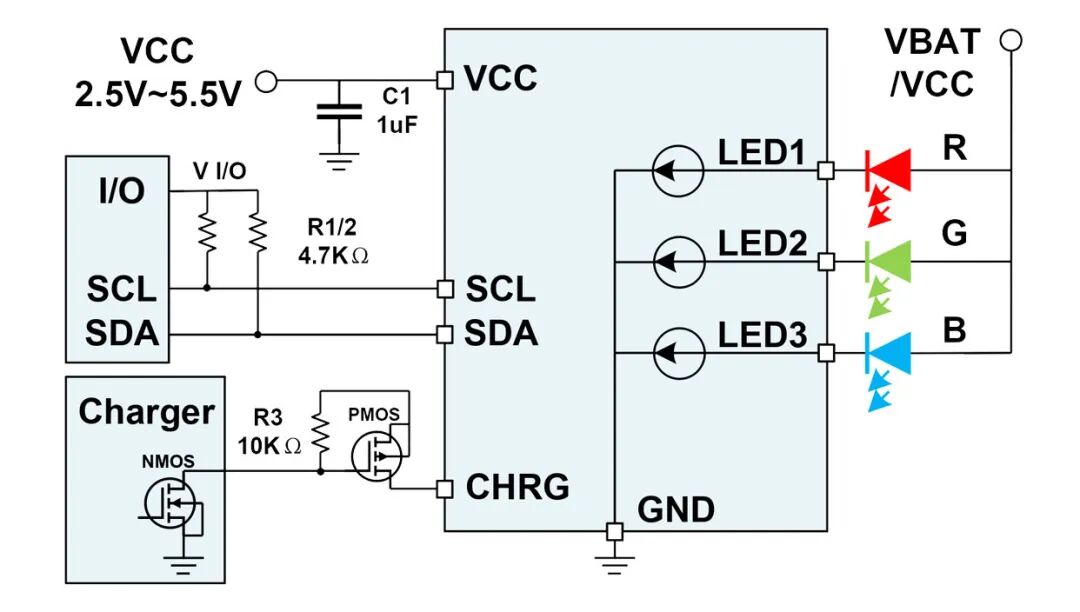

OCP8027A/B/C充電器插入典型應用電路

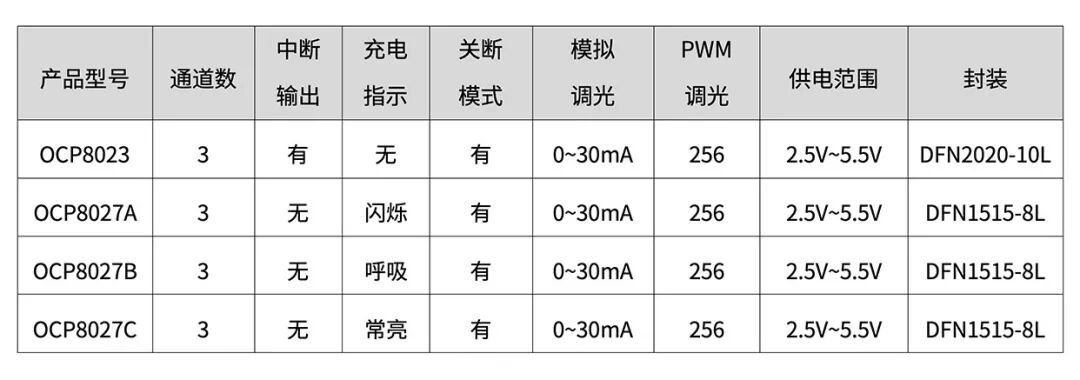

OCP8027系列產品選型表
標準微型雙列貼片封裝
OCP8023系列產品提供標準的微型DFN封裝，極大的縮減了PCB的占用面積。標準雙列DFN封裝，無需使用盤中孔等特殊工藝引出引腳，降低PCB layout難度。

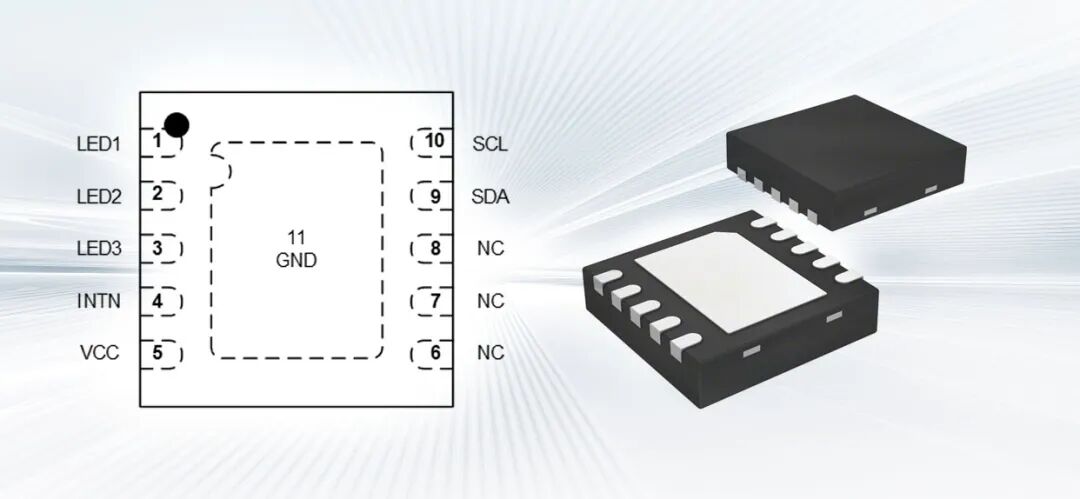

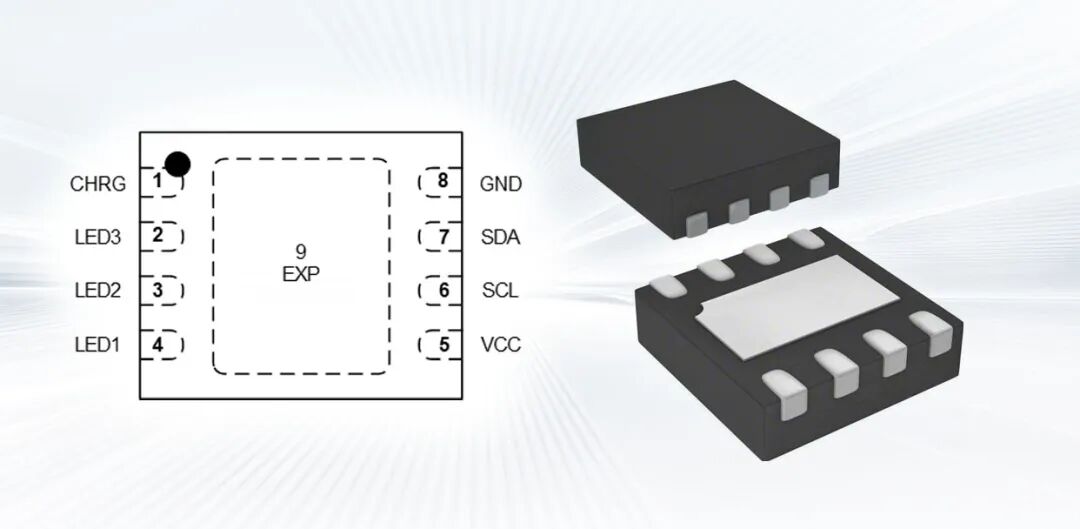

OCP8023封裝示意圖及3D圖
OCP8027x封裝示意圖及3D圖
產品特點
3通道獨立電流沉，可設置同步
高電流精度±3%
高通道匹配度±3%
模擬調光：4*16，范圍0~30mA
PWM調光：256
混色數：256*256*256
ISB: ≤10μA
供電范圍：2.5V~5.5V
恒流源低壓降：50mV
UVLO、OTP保護
兼容1000kHz時鐘的I2C通訊協議
兼容1.2V/1.8V兩種I/O電平
中斷輸出，低有效（OCP8023）
充電指示輸入，高有效（OCP8027x）
Tx時間32階可調
工作環境溫度：-40℃~85℃
內置自動呼吸模式
OCP8023內置自動呼吸模式，一次設置，持續輸出。
三種充電指示輸出
OCP8027x提供3種指示輸出，分別是閃爍、呼吸、常亮。當芯片處于關斷狀態或待機狀態時，充電指示控制輸入腳CHRG腳收到高電平后，啟動指示輸出，圖6/7/8分別表示了3個產品的輸出方式。

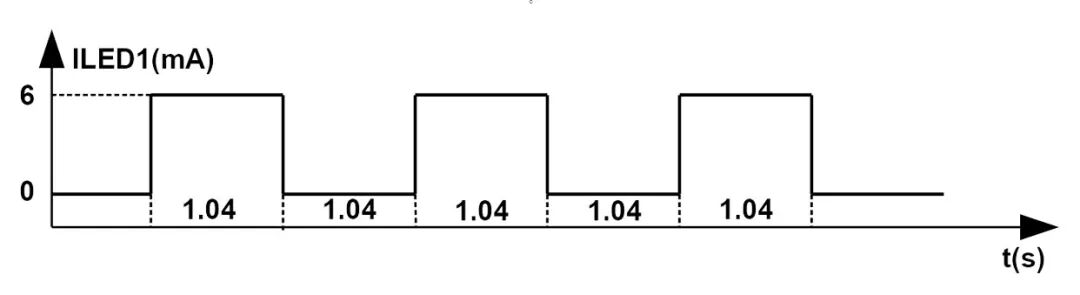

OCP8027A充電指示輸出波形

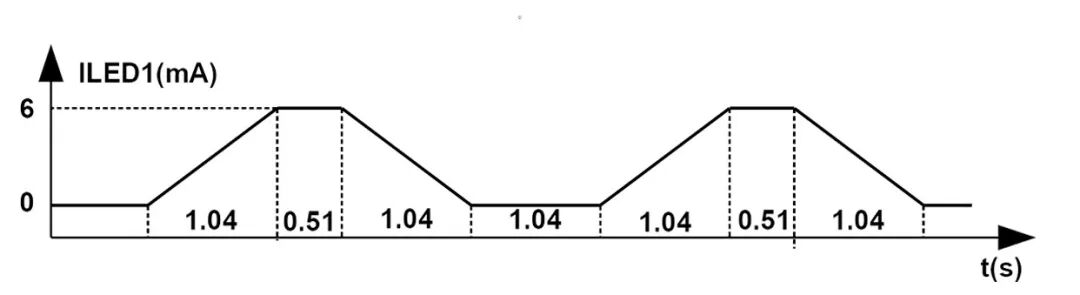

OCP8027B充電指示輸出波形

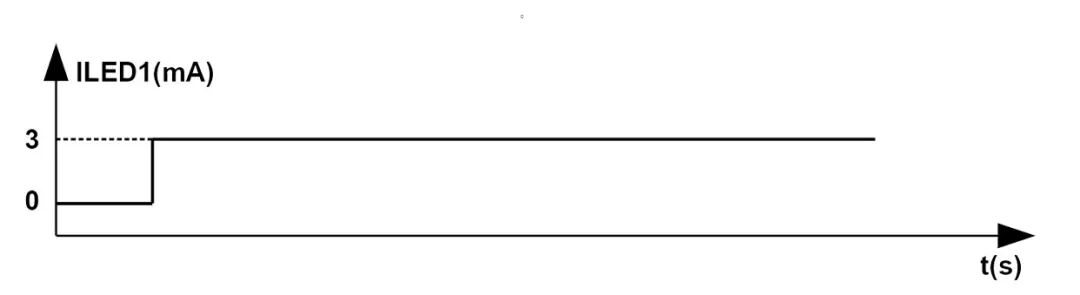

OCP8027C充電指示輸出波形
OCS該系列產品目前已可提供樣品，如需申請樣品及技術支持請掃描下方二維碼或訪問OCS官網留言進行申請。
