但是在實際產品設計選型的時候，可能很多工程師也不知道什么時候用哪種線材好，很多時候可能是憑感覺，導致有的時候明明其實電流很，但是用的線材參數遠超過實際要求，這樣就導致了不必要的浪費。
|
|

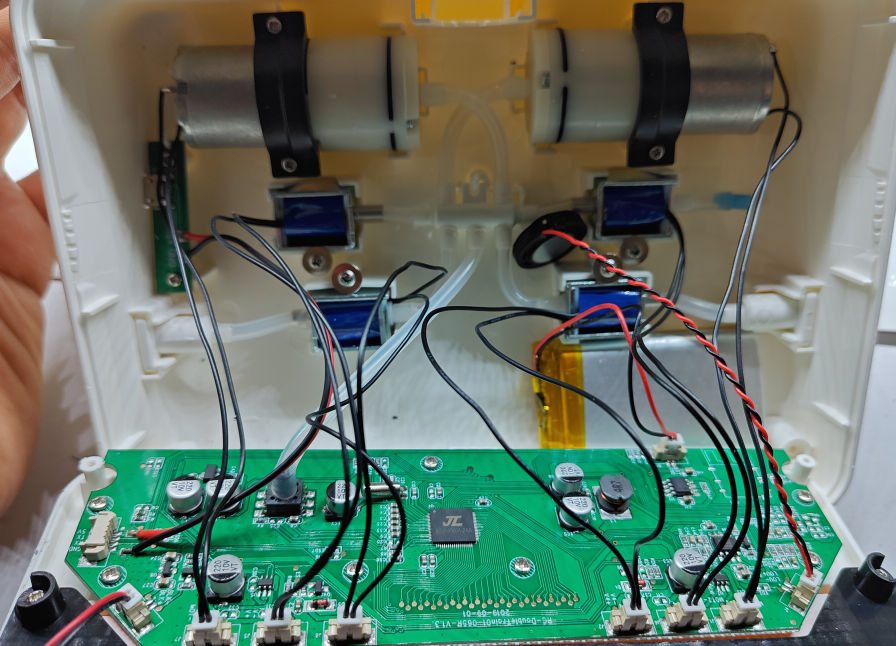

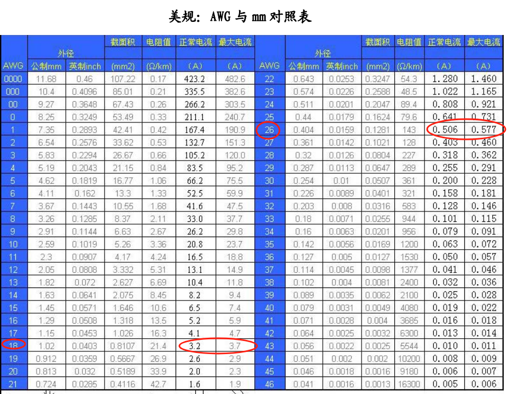

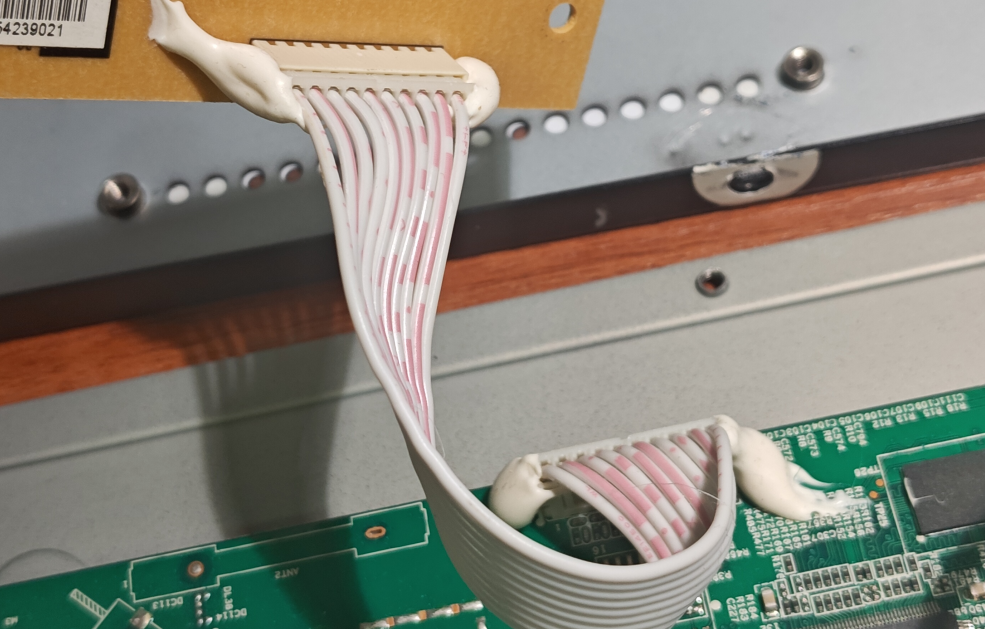

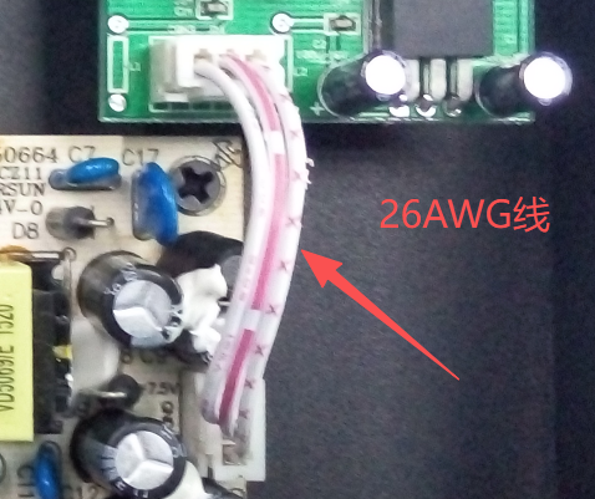

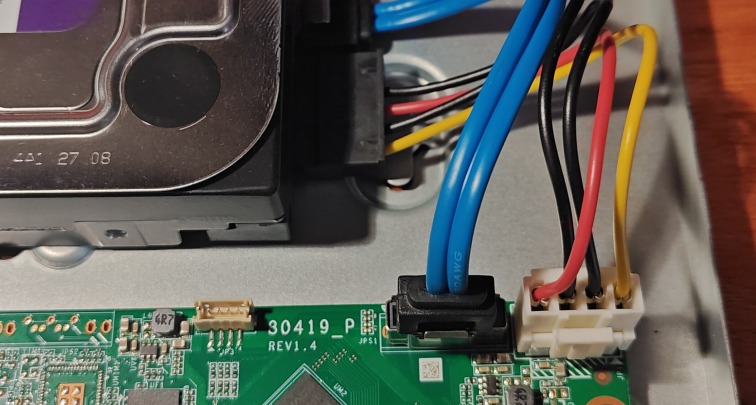

如早期一款產品，實際電路的工作電流不到200毫安，但是設計用的卻是18AWG線材，這個線號的線材的電流都能達到3A以上，顯然已經“過設計”，之后經過優化直接使用26AWG的線材即可滿足。
今天和大家分享一幾款常用的線材特點，以便在設計中能夠更合理的選擇。

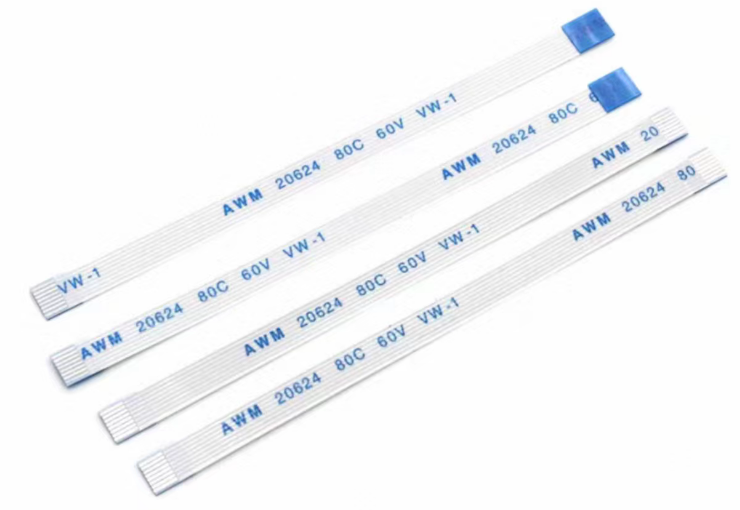

絕緣外層：PET絕緣膠
導線：鍍錫扁平銅線間距：0.5mm
導體厚度：0.035mm
應用說明：
1.不同模塊間較多信號信并行連接，形狀單一規則，應用于信號線多有空間、結構要求的場合
2.不兼容過電流，純信號線使用（一定要過小電流可以考慮多根并接）
3.當信號信大于15P時建議使用，如連接打印頭的并行數據線.

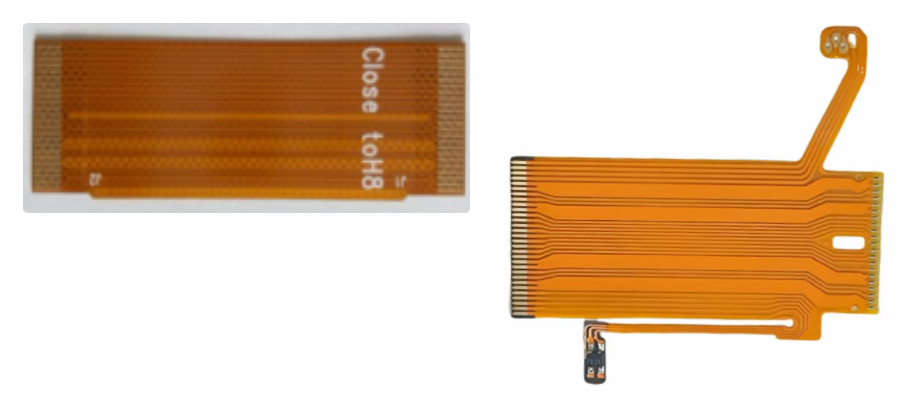

板材：PI 柔性板 覆蓋膜
導線：銅厚：1OZ 表面處理：沉金；
外形：成品厚度：0.2mm ； 兩頭尾部PI補強0.3MM完成厚度
應用說明：
1.對連接線有特殊外形、空間有限、特殊走線方式等要求場合。
2.兼容小電流負載、可貼片。
3.屬于PCB板的一種形式，可設計多層、設計使用非常靈活，成本較高，一般建設只做連接線使用。如手機攝像頭模塊與主板的連接等。
應用說明：
1、純信號線應用（優選）
2、兼容信號線為主，電源線為輔的同時使用。
3、總P數建議不超過10P，作為電源線使用時，需降額20%。
4、如模塊間的音頻信號傳輸

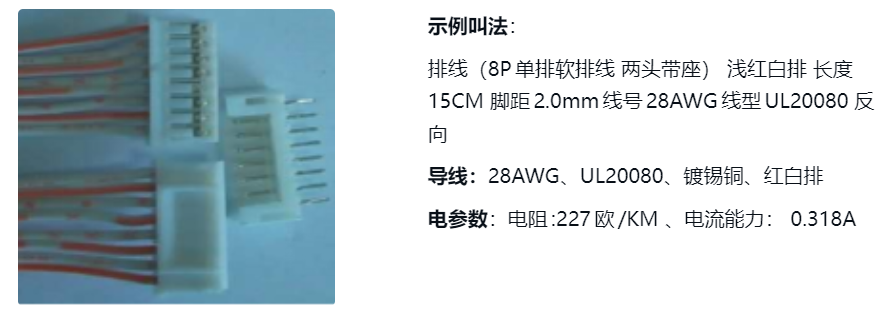

應用說明：
1、信號線+電源線兼容使用
2、兼容信號線為主，電源線為輔的同時使用。
3、總P數建議不超過10P，作為電源線使用時，需降額20%。
4、如有的USB2.0排線的連接。

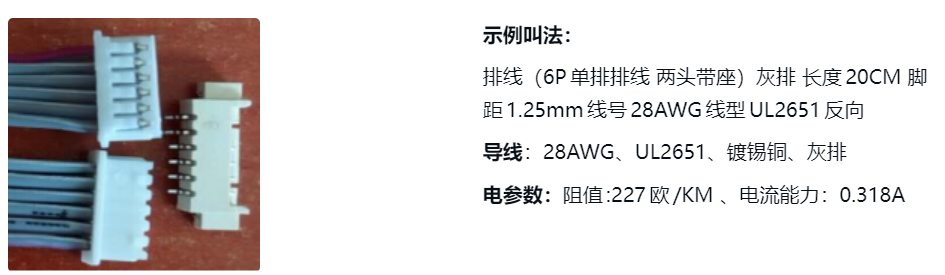

應用說明：
1.純信號線應用、空間、結構、外觀要求的場合
2.總P數建議不超過8P， 排線座為貼片，只適合固定連接，不允許多次插拔。
3.如小型電子設備內的音頻傳輸或全貼片的PCB板等。

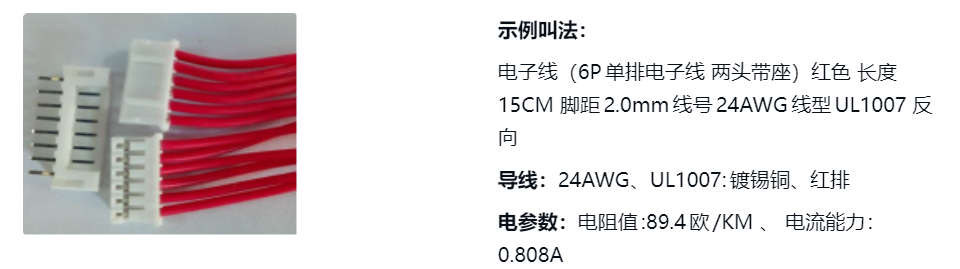

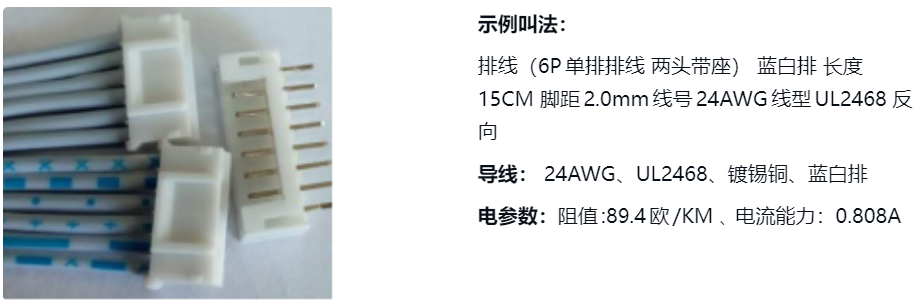

應用說明：
1.純電源線應用（小于2A）.
2、兼容電源線為主信號線為輔。
3、電源需降額15%，總P數建議不超過8P，優先6P。
4、如產品中板級之間供電連接。

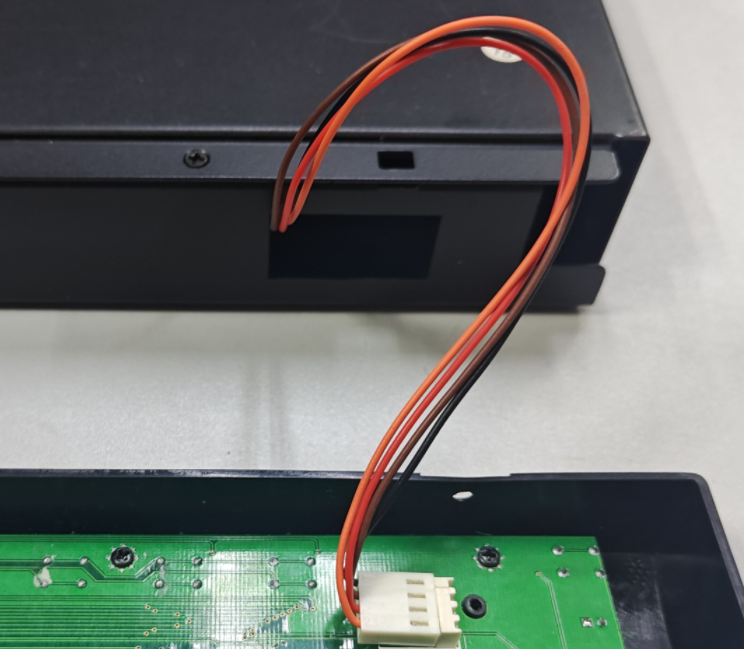

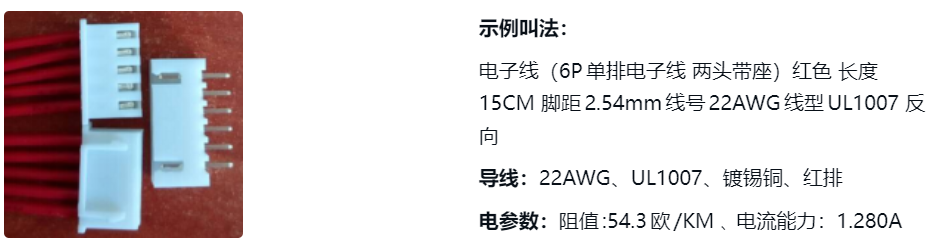

應用說明：
1.純電源線應用（2A-3A）.
2.兼容電源線為主信號線為輔。
3、總P數建議不超過6P，優先4P，電源需降額15%。
4、如產品中板級之間供電連接、USB3.0信號電源的連接。

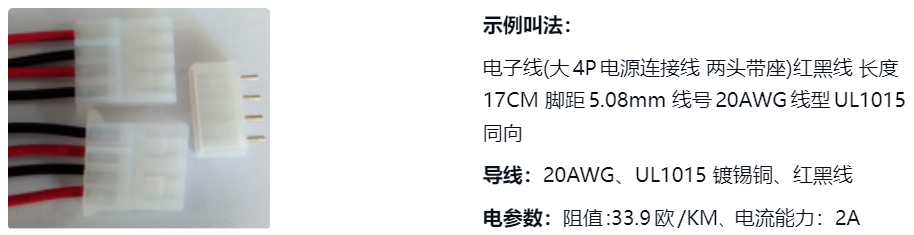

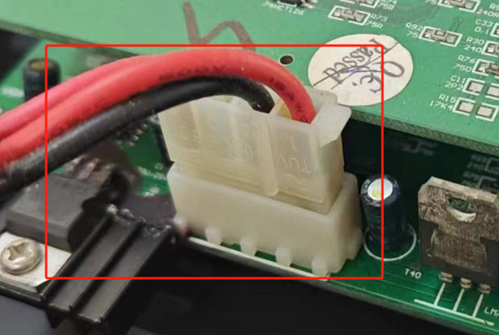

應用說明：
1.純電源線應用（3A-4A）
2.不作兼容使用。
3.固定大4P規格，電源需降額15%。
4、如交換機中電源板與主板間總電源供電
線材中的降本機會其中一個比較重要的是精確確認傳輸電流選擇。
注：以上線材參數僅供參考啟發思路
