在本文中，將帶大家一起探索741運算放大器的硅晶片，深入了解其工作原理，并解釋如何利用硅材料構建復雜電路。
采用TO-99金屬封裝的741運算放大器

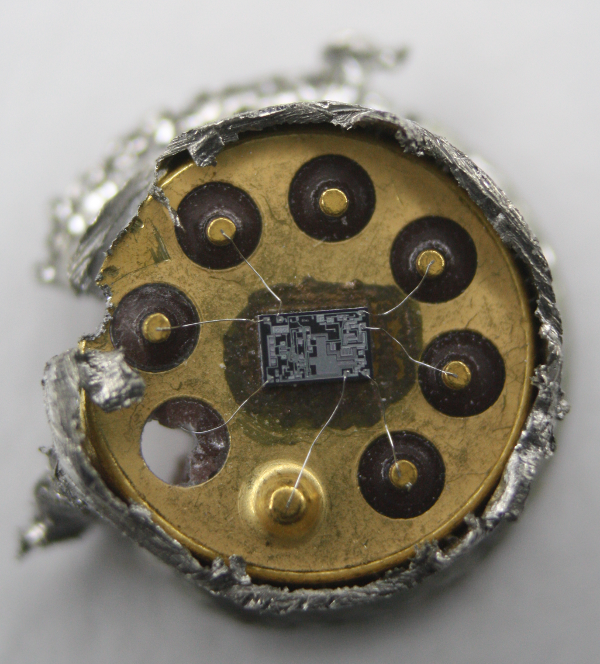

研究始于一個金屬封裝的741運算放大器，如上圖所示。用鋼鋸切開頂部后，我們可以看到內部微小的硅晶片（下圖），通過細導線與引腳相連。
741運算放大器內部結構
這是一個TO-99金屬封裝，頂部已被鋸開。

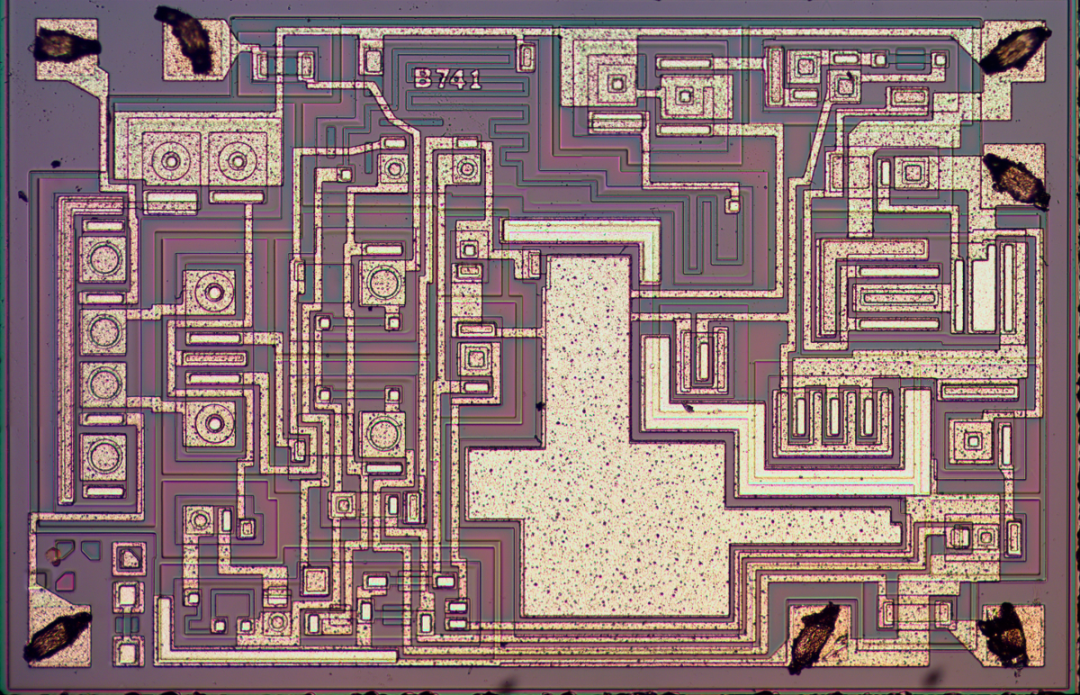

在顯微鏡下，硅芯片的細節清晰可見，如下所示。初看之下，芯片仿佛是一個令人費解的迷宮，但本文將揭示晶體管、電阻和電容是如何在芯片上形成的，并解釋它們?nèi)绾谓M合構成運算放大器。
741運算放大器晶片照片
運算放大器是模擬電路中的關鍵組件。它接收兩個輸入電壓，將它們相減，將差值放大（放大倍數可達100,000或更高），并將結果以電壓形式輸出。
如果你學習過模擬電路，對運算放大器一定不陌生，但對于其他人來說，這可能是一個奇怪且看似無用的裝置。
我們真的需要經常對兩個電壓進行減法運算嗎？如此高的放大倍數又有何意義：1伏特的輸入難道會讓運算放大器產生強大的電流輸出嗎？
答案在于反饋機制：通過引入反饋信號，輸出可以得到合理的值，而高放大倍數則使電路性能更加穩定。
運算放大器可用于實現放大器、濾波器、積分器、微分器等多種電路，運算放大器無處不在：計算機的電源利用運算放大器進行穩壓；手機使用運算放大器對音頻信號、相機信號和廣播蜂窩信號進行濾波和放大。
集成電路中的NPN晶體管
如果你學過電子學，可能見過類似下圖的NPN晶體管示意圖，展示了晶體管的集電極（C）、基極（B）和發射極（E）。該示意圖將晶體管描繪為兩層N型硅中間夾著一層P型硅的三明治結構，這種N-P-N結構構成了NPN晶體管。然而，芯片上的晶體管與這種示意圖截然不同，基極甚至通常不在中間位置！
NPN晶體管符號和簡化結構。

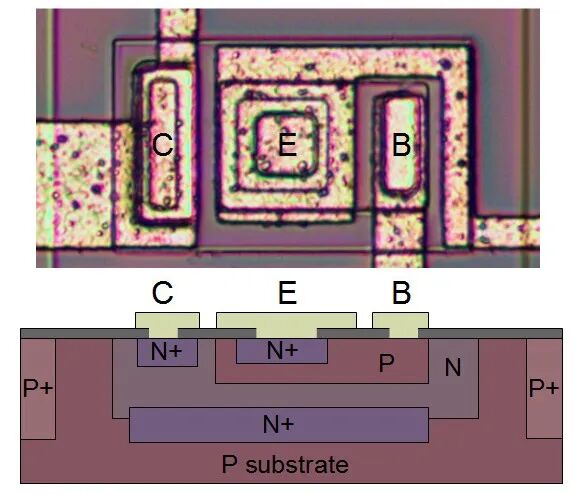

下圖展示了741運算放大器中一個晶體管在芯片上的實際形態。不同的棕色和紫色區域代表經過不同摻雜處理的硅，形成了N型和P型區域。淡黃色區域是芯片硅層上方的金屬層，用于連接集電極、發射極和基極。
照片下方是一個橫截面圖，大致展示了晶體管的構造方式。實際結構遠比書本中的N-P-N三明治復雜，但仔細觀察發射極（E）下方的垂直橫截面，仍可找到構成晶體管的N-P-N結構。發射極（E）導線連接到N+型硅，其下方是連接到基極觸點（B）的P型層，再下方是間接連接到集電極（C）的N+型層。晶體管周圍環繞著一個P+環，用于將其與相鄰組件隔離。
741運算放大器中NPN晶體管的結構
集成電路中的PNP晶體管
與NPN晶體管的垂直結構不同，PNP晶體管采用水平（橫向）的P-N-P三明治結構。

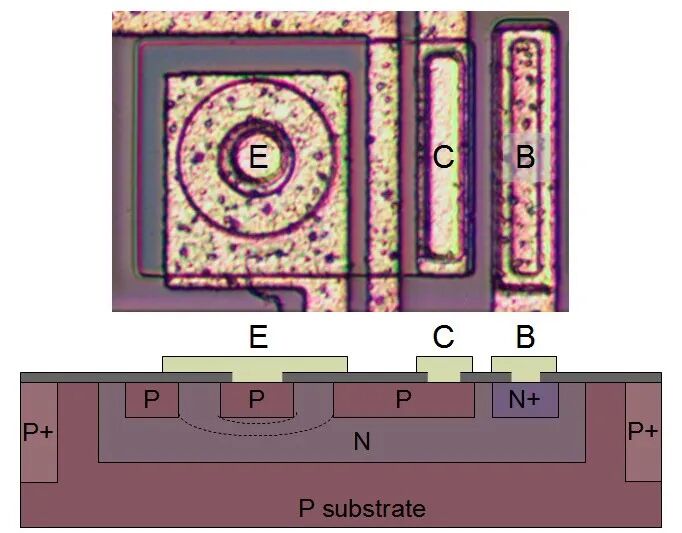

下圖展示了741運算放大器中的一個PNP晶體管及其硅結構的橫截面圖。請注意，盡管基極的金屬觸點位于晶體管邊緣，但它通過N型和N+型區域與集電極和發射極之間的有源環實現了電氣連接。
741運算放大器中PNP晶體管的結構
741運算放大器的輸出晶體管比其他晶體管更大，并且具有不同的結構，以實現大電流輸出。

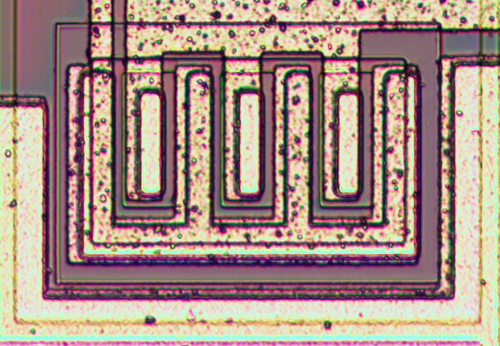

輸出晶體管必須能夠支持25毫安的電流，而內部晶體管的電流僅為微安級別。下圖展示了其中一個輸出晶體管，其發射極和基極采用了多個交錯的“指狀”結構，周圍環繞著大面積的集電極。
741運算放大器中的大電流PNP晶體管
硅片中電阻的實現方式
電阻是模擬芯片中的關鍵組件。然而，集成電路中的電阻精度較低，不同芯片之間的電阻值差異可能高達50%。因此，模擬集成電路的設計通常只關注電阻的比例關系，而不依賴于電阻的絕對值，因?yàn)椴煌酒g的電阻比例幾乎保持恒定。

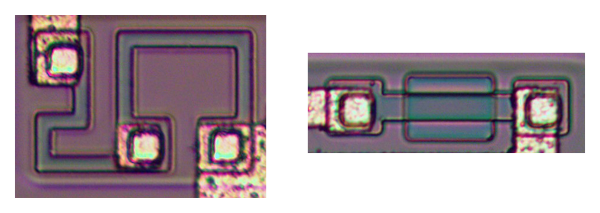

下圖展示了741運算放大器中的兩個電阻，它們采用了不同的實現方式。左側的電阻由一條蜿蜒的P型硅條構成，阻值約為5千歐。右側的電阻是“夾斷電阻”，阻值約為50千歐。在夾斷電阻中，頂部的N型硅層使導電區域變得非常薄（即“夾斷”），從而在相同尺寸下實現了更高的電阻值。下圖中兩個電阻的比例相同，但夾斷電阻的阻值是前者的十倍。不過，夾斷電阻的精度相對較低。
左側是簡單的“基極電阻”，右側是“夾斷電阻”
硅片中電容的實現方式
741運算放大器的電容實際上是一個由絕緣層與硅隔離的大型金屬板。集成電路中電容的主要缺點是體積較大。741運算放大器中的25皮法電容雖然容量很小，但卻占據了芯片面積的很大一部分。在晶片照片的中央可以看到這個電容，它是芯片上最大的結構。
集成電路組件：電流鏡
模擬集成電路中存在一些常見的子電路，初次接觸可能會感到困惑。在解釋741運算放大器的電路之前，先簡要介紹一下電流鏡和差分對電路。
電流源的示意圖符號
如果你看過模擬集成電路的框圖，可能見過上述電流源符號，并對電流源的概念及其用途感到好奇。電流源的原理是從一個已知電流開始，通過簡單的晶體管電路“克隆”出多個相同的電流。
下圖展示了電流鏡的實現方式。參考電流流過左側的晶體管（在本例中，電流由電阻設定）。由于兩個晶體管的發射極電壓和基極電壓相同，它們提供的電流也相同，因此右側的電流與左側的參考電流一致。（更詳細的解釋大家可以去搜索電流鏡的原理，這里不再展開）
電流鏡電路，右側的電流復制自左側的電流
電流鏡的一個常見用途是替代電阻。如前所述，集成電路中的電阻不僅體積大，而且精度低。因此，只要有可能，使用電流鏡替代電阻可以節省空間。

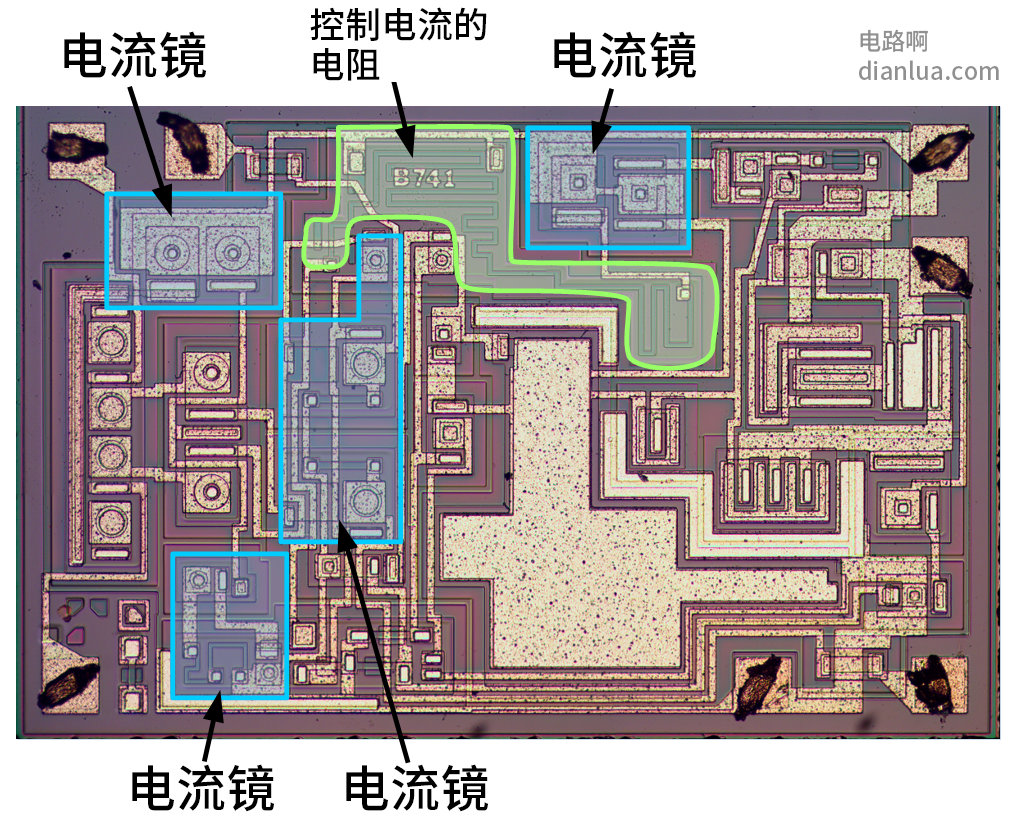

下圖展示了741運算放大器晶片的大部分區域被多個電流鏡占據。芯片上半部分中間蜿蜒的大電阻用于控制初始電流，該電流通過多個電流鏡復制，為芯片的各個部分提供受控電流。使用一個大電阻和多個電流鏡比使用多個大電阻更加緊湊和精確。中間的電流鏡略有不同，它為輸入級提供“有源負載”，以提高性能。
741運算放大器晶片，展示電流鏡及控制電流的電阻
集成電路組件：差分對
你可能會好奇運算放大器是如何對兩個電壓進行減法運算的，因?yàn)閷?shí)現減法電路并不直觀。這正是差分對的任務。
簡單差分對電路的示意圖
電流源為差分對提供固定電流I。如果兩個輸入電壓相等，電流將平均分配。
上圖展示了一個簡單的差分對電路。關鍵在于頂部的電流源提供固定電流I，該電流在兩個輸入晶體管之間分配。如果輸入電壓相等，電流將平均分配到兩個支路（I1和I2）。如果其中一個輸入電壓略高于另一個，對應的晶體管將導通更多電流，因此一個支路獲得更多電流，另一個支路獲得的電流減少。隨著一個輸入電壓的持續升高，更多電流將被引入該支路。因此，差分對是一個簡單而巧妙的電路，能夠根據輸入電壓的差異分配電流。
741運算放大器的內部模塊電路
接下來簡要介紹741運算放大器的主要模塊電路。

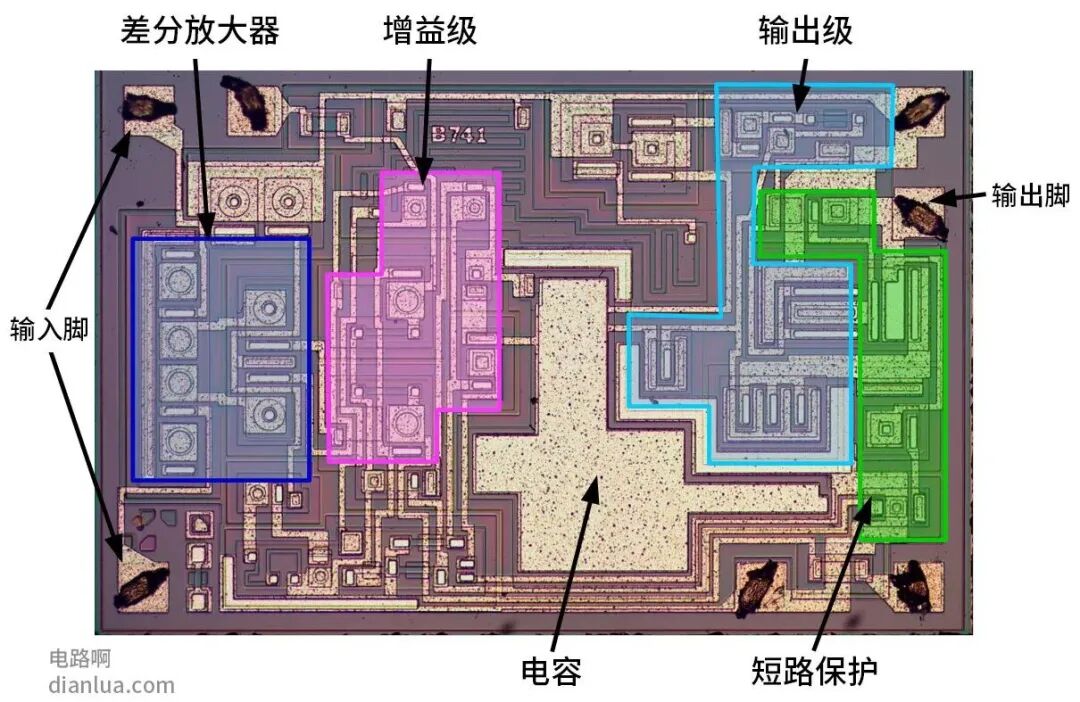

兩個輸入引腳連接到基于上述差分對的差分放大器。差分放大器的輸出進入第二級（增益級），對信號進行進一步放大。最后，輸出級采用大晶體管實現大電流輸出，并將輸出信號傳送到輸出引腳。
741運算放大器晶片，展示主要功能單元
741運算放大器之所以流行，部分原因是其簡化的電路設計減少了元件數量，帶來了諸多好處。
741運算放大器的另一個受歡迎的特性是其短路保護功能。許多集成電路在輸出端意外短路時會過熱并損壞，但741運算放大器包含了巧妙的電路，能夠在損壞發生前關閉輸出。

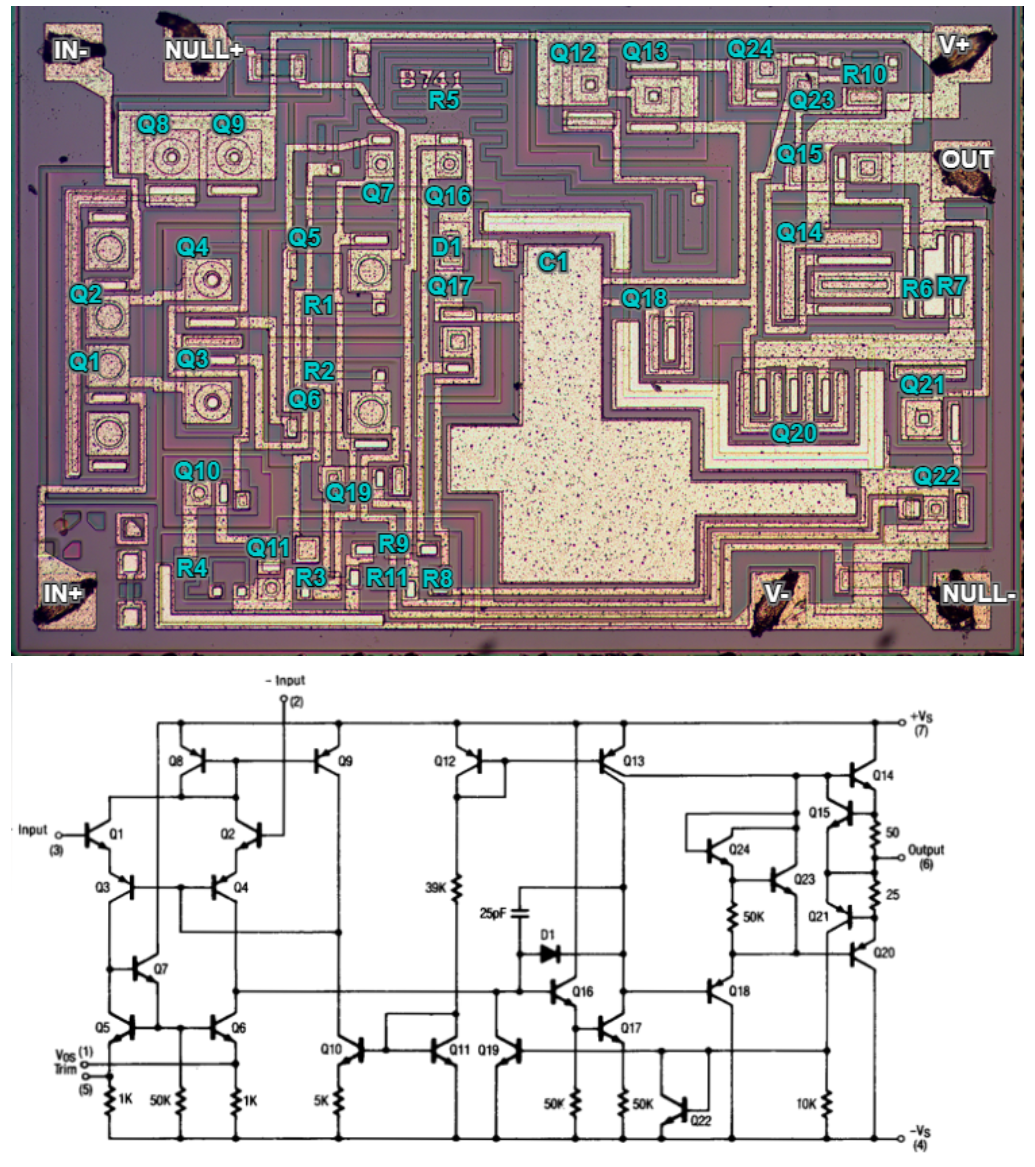

晶片實物與電路圖對比
最后
很多人對芯片內部的電路實現沒有概念，電路啊編者認為本文是一篇很好的科普文章。同時，本文沒完全看懂也沒關系，畢竟一般情況下不需要了解芯片內部的電路功能是怎么實現的，大家有個直觀感受即可，需要用到的時候再深入了解。
盡管741運算放大器已有近50年的歷史，但它展示了模擬集成電路的許多有趣特性。下次大家聽音樂、打電話或使用電腦時，請想一想那些使這些設備成為可能的微小運算放大器，以及背后的741運算放大器技術。
