在電子設備橫行的今天，開關電源早已成為電路設計的 “核心主角”，小到手機充電器，大到工業設備，都離不開它的身影。比起傳統線性電源，開關電源不僅成本更有優勢，適配功率范圍還更廣，難怪能成為行業剛需。
但不少新手剛接觸開關電源設計就犯了難：拓撲結構該怎么選？PCB 布線有哪些坑？元件擺放又有什么講究？今天這篇干貨，就從構思到實踐，把隔離式開關電源的設計要點拆解得明明白白，新手也能直接套用！
隔離式開關電源主要分為兩大派系 —— 正激式和反激式，兩者各有專攻，選對了才能事半功倍。
反激式電源堪稱 “中小功率性價比之王”，結構特別簡單，省掉了和變壓器體積差不多的電感，成本低、體積小。很多人說它只能做到幾十瓦，其實不然，PI 公司的 TOP 芯片能把功率做到 300 瓦，甚至有資料說能突破千瓦（雖未見過實物）。它的工作原理很直觀：變壓器原邊導通時 “存能量”，原邊截止時就把能量釋放給負載，單管設計很常見。
正激式電源則是 “大功率能手”，能量通過變壓器直接傳遞，效率更高。按規格可分為單管、雙管正激，半橋、橋式電路也屬于這類。簡單總結選型技巧：小功率選反激式，稍大功率用單管正激，中等功率選雙管正激或半橋，低壓場景用推挽，大功率輸出直接上橋式電路，按需選擇準沒錯。
二、關鍵參數把控：變壓器與元件擺放技巧

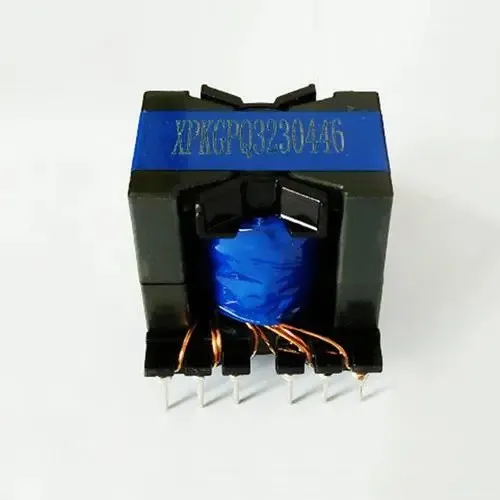

變壓器是開關電源的 “心臟”，尤其是反激電源的變壓器，漏感是核心參數，處理不好會直接影響性能。為了讓鐵芯充分利用且不被大電流沖擊飽和，磁路中必須開氣隙 —— 這就像給磁芯的 “工作曲線” 調了個斜率，能承受更大脈沖電流，不過也會讓漏磁比閉合磁路大，后續布線要多注意。
元件擺放也有 “黃金法則”：
PCB 布線是設計的 “臨門一腳”，很多電源故障都源于布線不當，這幾點原則一定要記牢：
不同線路板的最小線間距有明確標準：雙面板 0.3mm，單面板 0.5mm，焊盤、過孔之間也至少留 0.5mm，避免焊接時出現 “橋接” 短路。注意：這只適用于低壓電路（低于 63V），如果線間電壓更高，按 500V/1mm 的經驗值來留間距。
如果間距不夠怎么辦？兩種實用方法：一是線路板開槽，既能解決間距問題，還能當保護放電間隙，常見于電視機尾板和電源輸入處；二是墊絕緣紙，青殼紙、聚脂膜適合通用電源，耐高溫的聚四氟乙烯定向膜則適用于模塊電源。
2. 不同線路板的布線技巧
3. 大電流與反饋：細節拉滿性能
大電流走線如果寬度不夠，可通過鍍錫增加厚度：要么把走線設為焊盤屬性，要么在布線處放無孔焊盤，或在阻焊層畫線（需備注說明），鍍錫條寬度 1-1.5mm、間隔 0.5-1mm 即可。
電壓反饋取樣點是 “精度關鍵”，一定要放在電源輸出最末梢，避開大電流走線的影響，這樣才能提高負載效應指標，讓電源輸出更穩定。
設計低壓輸出小功率反激電源時，反射電壓容易超標，可能擊穿開關管，分享三個實用解決方案：
另外，反激電源的工作模式要根據場景選：常規情況選連續模式，開關管損耗小、電容壓力小；但高反壓二極管要選斷續模式，避免反向恢復損耗過大導致發熱燒毀。一般在標稱電壓輸入、輸出達到 50%-60% 時，從斷續過渡到連續狀態最合理。
開關電源設計看似復雜，其實只要理清拓撲選型、把控變壓器參數、做好 PCB 布線，再解決好常見優化問題，就能做出穩定可靠的產品。從構思時的拓撲選擇，到實踐中的元件擺放、布線細節，每一步都有章可循。
這篇攻略涵蓋了設計全流程的核心要點，不管是新手入門還是老手查漏補缺，都能直接用。收藏起來，下次設計開關電源時對照操作，少走彎路！
