真正困住工程師的，往往不是一條線怎么走，而是如何把芯片資源、層疊、布局布線與仿真驗證連成一條完整鏈路。
規則設了，差分對拉了，等長也補齊了，為什么高速接口仍可能沒有足夠余量？因為信號看到的不只是“走線長度”，還包括參考平面、過孔、阻抗連續性、端接、器件模型和電源噪聲。
一塊高速板能否穩定工作，從來不是布線階段才開始決定的。芯片資源分配、原理圖約束、層疊與回流路徑、關鍵網絡的拓?fù)浜偷乳L，每一步都在改變最后的電氣結果。
這也是《8層RK3566高速PCB設計與仿真全精通》課程值得關注的地方：它不是把 Allegro 和 Sigrity 分成兩門孤立的軟件課，而是用 RK3566 項目把原理圖、8層PCB實現、SI/PI分析與優化連在一起。
一、8層板真正難的，不是“層數變多”
對高速數字板來說，層疊首先要回答三個問題：關鍵信號在哪一層走？它的近鄰參考平面是什么？換層時回流路徑如何連續？如果這三個問題沒有在堆疊階段理清，后面再精細的等長也可能只是“幾何上一樣長”。
課程資料將信號層、電源層、地層的 1:2:1 配置思路和 0.4mm 孔徑的 HDI 孔設計作為項目講解內容，并把阻抗、參考平面與布局布線放到同一個完整流程中。實際項目中，層疊仍需結合板厚、材料、加工能力和阻抗目標復核。
二、RK3566的價值，在于它能把板級難點放到一起
根據課程資料，該項目以 22nm 制程、四核 A55 架構的 RK3566 為核心，覆蓋 12 組獨立供電，以及 LPDDR4（1600Mbps）、PCIe 2.0（5GT/s）、HDMI 等 10 余個外設接口的硬件設計。
這類處理器主板不是單一難點，而是“供電域多、高速網絡密、外設接口多、空間受限”同時出現。它迫使設計者在畫原理圖時就思考 PCB 約束，在做 PCB 時又為后續仿真保留真實可用的模型。
從芯片資源到可交付PCB，需要四次對齊
資源對齊：電源域、時鐘、復位、引腳復用與外設拓?fù)涫欠褚恢隆?/span>
約束對齊：原理圖中的網絡分組、差分對和等長意圖能否繼續傳遞到 PCB。
結構對齊：層疊、走線層、參考平面、過孔和布局是否支持約束目標。
模型對齊：仿真所用的層疊、線路、封裝與 IBIS 模型是否與設計版本對應。

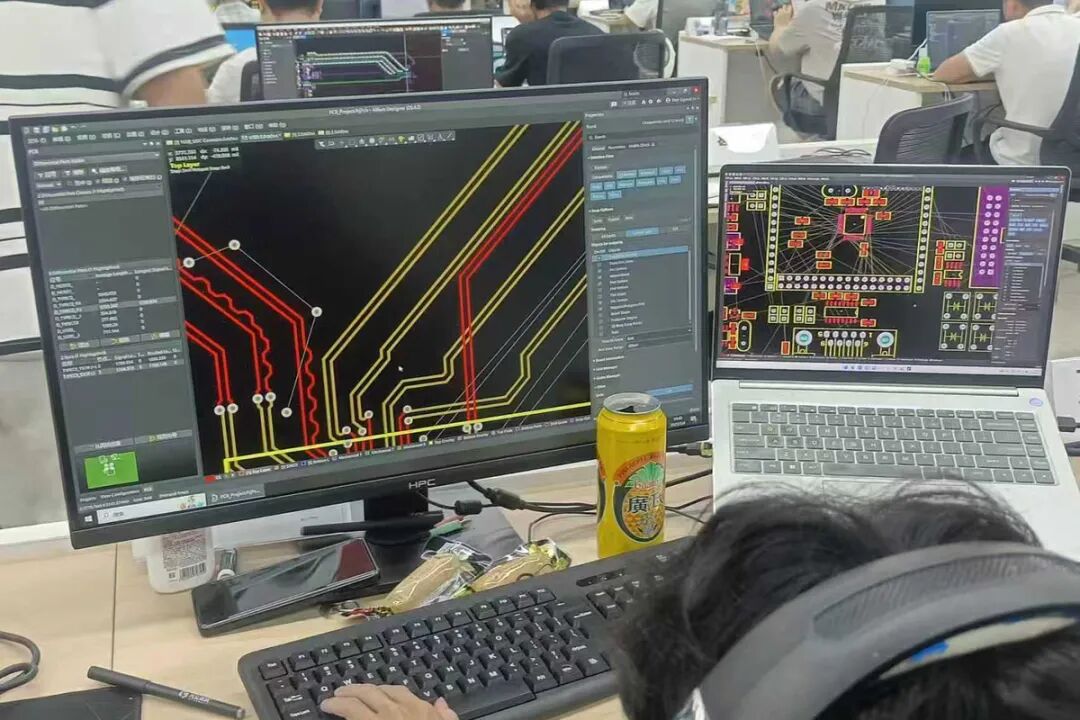

三、LPDDR4 ±50ps，不是把線“拉齊”就結束
課程將 LPDDR4 作為高速信號優化重點，覆蓋手把手繞線、±50ps 等長規則配置、單端 40Ω/差分 80Ω 阻抗管控，以及基于 IBIS 模型的眼圖仿真與信號評估。
關鍵在于，等長是時序控制的一部分，不是全部。繞線方式會引入額外耖合，過孔會改變阻抗與回流路徑，拓?fù)?、端接和?qū)動參數也會改變波形。因此，“線長達標”之后還需要通過仿真檢查余量。
工程判斷：看到眼圖收縮時，先不要急著繼續補長。應先區分是拓?fù)鋯栴}、阻抗問題、串?dāng)_問題，還是模型與邊界條件不完整。找準原因，仿真才能回寫設計。
四、仿真不是“出圖”，而是提前做設計決策
課程采用 Cadence Allegro X 23.1 與 Sigrity X 23.1。在 PCB 階段，用約束把等長、差分、間距與阻抗意圖變成可檢查的規則；在仿真階段，通過阻抗/串?dāng)_分析、S 參數提取和 LPDDR4 眼圖評估，反過來檢查設計假設。
真正可復用的能力，不是會點開某個求解器，而是能回答：這個異常由什么物理結構引起？哪個參數最敏感？需要修改層疊、走線、過孔、端接，還是器件與驅動配置？
一條可復用的高速仿真閉環
定義問題：明確接口、鏈路邊界與合格判據。
建立模型：導入正確層疊、走線、過孔、封裝與器件模型。
解釋結果：把眼圖、S 參數、阻抗與串?dāng)_對應到具體物理結構。
回寫設計：將結論轉化為可執行的 PCB 修改，然后再次驗證。
五、這門課的重點，是把知識變成可檢查的輸出
現有課程資料列出 37 節、約 150GB 實戰資源，內含視頻、原始工程文件和仿真模型庫。資料體量只是表面，更有價值的是每個階段都能留下可復盤的工程結果。
- 01 芯片資源解析：
理清 RK3566 外設接口與多路供電的設計邏輯。 - 02 8層PCB實現：
在 Allegro X 23.1 中完成堆疊、布局布線、阻抗與 DRC 檢查。 - 03 LPDDR4關鍵網絡：
完成手把手繞線、等長規則配置和電源平面分割。 - 04 Sigrity仿真評估：
進行阻抗/串?dāng)_分析、S 參數提取、LPDDR4 眼圖仿真與信號評估。 - 05 完整項目輸出：
將原理圖、PCB、仿真模型與生產文件組織成可繼續優化的工程資料。
六、這套課程更適合哪些學習者？
這不是一套只講界面和快捷鍵的輕量課程，更適合已具備基礎電路或 PCB 知識，希望向復雜處理器主板、高速互連與仿真驗證進階的學習者。
● 嵌入式硬件工程師：希望系統掌握處理器主板與多接口硬件設計； ● 高速PCB設計師：想突破 8 層板、LPDDR4、阻抗與仿真分析瓶頸； ● 電子研發人員：需要把原理圖、PCB、SI/PI仿真與生產輸出連成完整流程； ● 學習軟件已有基礎的設計者：想從“會操作”繼續走向“會建模、會判斷、會優化”。
也要提前說明：課程內容跨越芯片資源、原理圖、多層 PCB 與仿真，學習強度不低。最終收獲取決于練習、復盤和獨立輸出，不宜把“看完視頻”等同于“掌握項目”。
寫在最后
會畫板，不等于會做高速板；會跑仿真，也不等于會解釋結果。真正值得訓練的，是從芯片資源出發，把設計意圖變成原理圖約束，再把約束變成 PCB 結構，最后用仿真檢查并回寫設計。
如果你已經能完成常規 PCB，卻經常在 LPDDR4、多層板、阻抗、串?dāng)_或眼圖分析面前缺少一條清晰路徑，那么用一個完整的 RK3566 項目把這條鏈路跑通，會比繼續收集零散技巧更有系統性。
