開關更快不等于更安全，柵極回路需要的是受控速度

柵極電阻越小，驅動器給柵極充放電越快，開關損耗可能下降；與此同時，峰值驅動電流、VDS過沖、柵極振鈴、米勒誤導通和EMI也可能變得更嚴重。選值必須用波形與溫升共同決定。

功率管溫升偏高時，很多人會把柵極電阻從10Ω改成2.2Ω，希望縮短開關時間。波形邊沿確實變陡了，效率也可能略有改善，隨后卻出現VDS尖峰、柵極振鈴，甚至另一只MOSFET被誤導通。

這不是電阻越小越“專業”，而是柵極電阻同時控制速度和阻尼。它處在驅動器、柵極電荷、封裝電感和PCB走線構成的動態回路中，不能只按導通損耗單獨優化。

柵極不是靜態電阻負載

MOSFET柵極對直流近似絕緣，開關瞬間卻要給Ciss、Cgd等寄生電容搬運電荷。柵極電荷曲線中的米勒平臺對應漏極電壓快速變化階段，驅動電流大小會直接影響這段時間以及dv/dt。

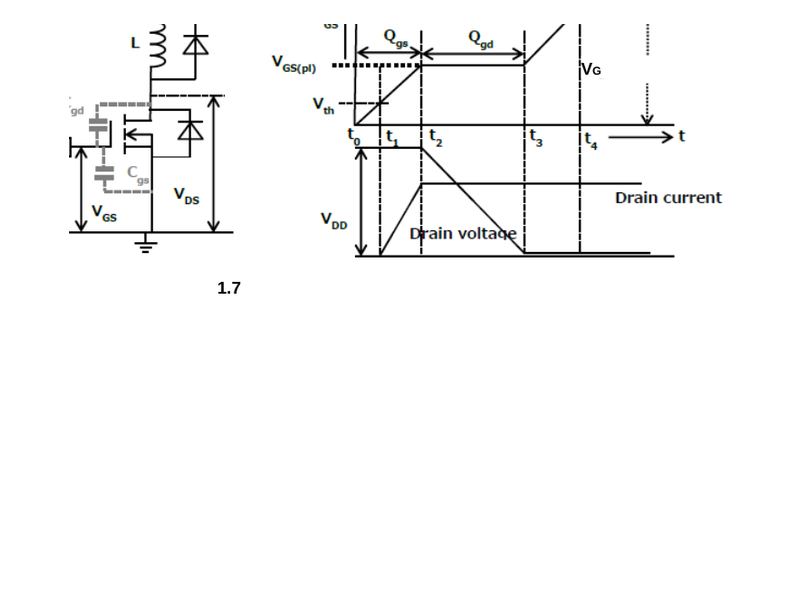

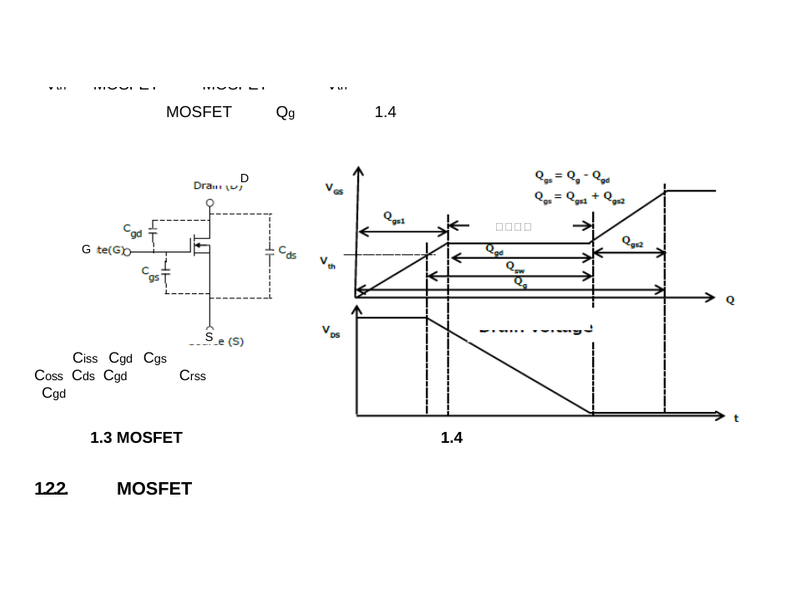

圖1  寄生電容、柵極電荷與米勒平臺共同決定開關過程

因此，選柵極電阻時不能只看數據手冊里一個總Qg。驅動電壓、平臺電壓、目標開關時間和驅動器輸出阻抗都會進入實際充放電速度；器件更換后，即使封裝相同，也可能需要重新確認。

電阻減小后，邊沿和峰值一起變化

柵極電阻減小，充放電電流上升，VGS更快越過閾值和米勒平臺，VDS轉換時間縮短。好處是開關交疊損耗減少，代價是功率回路承受更高di/dt和dv/dt，寄生參數更容易被激發。

圖中的柵極與漏極時序說明，VGS、VDS和漏極電流并不是彼此獨立的三條波形。只看VGS上升得漂亮，無法判斷漏極過沖、反向恢復和共模電流有沒有同步惡化。

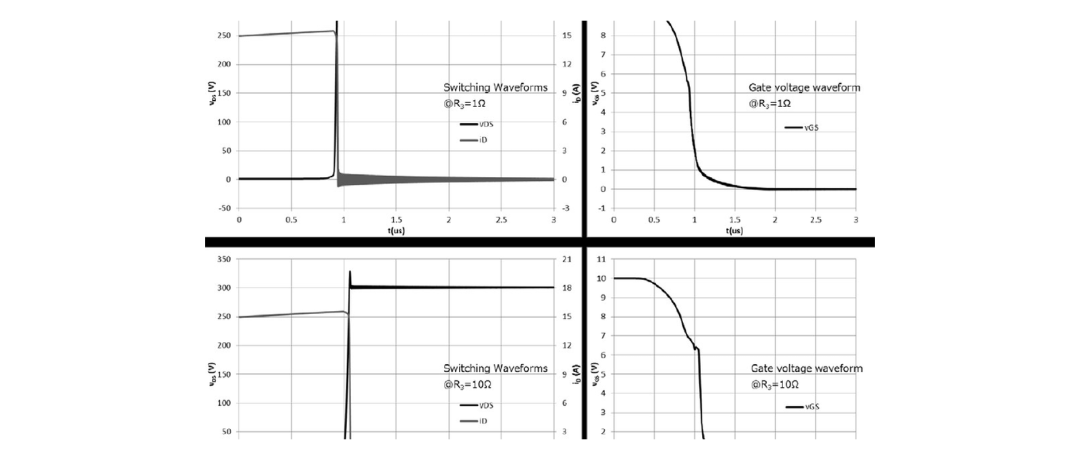

圖2  柵極充放電速度會映射到漏極電壓與電流

開關速度是系統變量，不是柵極波形的單項指標。

過小阻尼會把寄生回路叫醒

驅動器輸出電阻、外部柵極電阻、門極回路電感和輸入電容共同形成二階網絡。外部電阻過小，回路阻尼不足，VGS可能在閾值附近往復穿越；半橋中另一只管的Cgd還會把開關節點dv/dt耦合到柵極，增加誤導通風險。

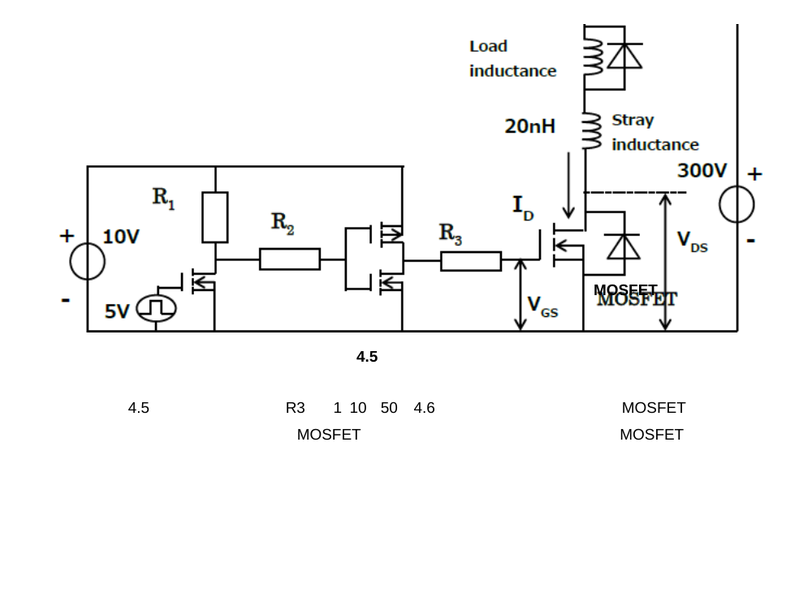

圖3  感性負載測試回路中柵極與功率寄生同時參與

感性負載測試回路尤其容易暴露這些問題。負載電感、雜散電感和二極管反向恢復都會參與尖峰，故障不能簡單歸結為“MOS管質量不好”。應把驅動回路和功率回路分別標出，再判斷能量來自哪里。

分檔測量，比一次猜中更可靠

調試可準備幾檔相鄰阻值，在輸入電壓、負載、散熱和探頭位置不變的條件下，分別記錄VGS、VDS、漏極電流和驅動器溫升。探頭地線過長會制造假振鈴，測量回路本身也要保持一致。

若開通與關斷的矛盾不同，可以評估二極管加雙電阻的分離路徑，讓Rg_on與Rg_off分別控制。但分離以后必須檢查最壞工況下的誤導通、負壓和過沖，不能把一側優化當成全局通過。

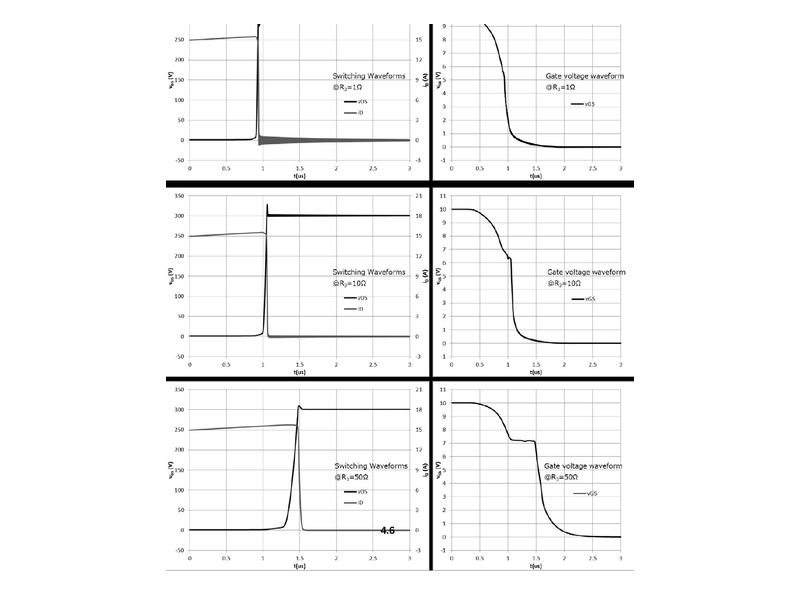

圖4  不同柵極電阻下的開關波形要在同一條件比較

·速度：比較開關時間和交疊損耗。

·應力：比較VDS過沖、VGS峰值和驅動電流。

·干擾：比較振鈴頻率、近場與傳導變化。

最終阻值由邊界條件決定

低壓小電流板上合適的阻值，放到高母線電壓、不同封裝或更緊湊布局上未必仍合適。驅動器吸拉電流能力、MOSFET最大VGS、反向恢復、死區和溫度都要進入最壞情況驗證。

可復用的做法不是記住某個歐姆數，而是建立一套分檔波形記錄。找到效率、溫升、過沖和EMI都能接受的區間后，再結合器件與PCB公差確定量產值。

柵極電阻還會改變死區內的真實開關時刻。半橋兩管若使用同一驅動參數，器件Qg和閾值差異仍可能讓一側關斷更慢。調整電阻后要復核上下管交越、電流尖峰和體二極管導通時間，不能沿用原死區設置不動。

溫度是另一項邊界。MOSFET閾值、驅動器輸出能力和二極管反向恢復都會隨溫度變化，室溫下剛好不過沖的方案，在低溫快速邊沿或高溫大電流時可能進入不同狀態。冷機與熱穩態都應保留波形。

PCB上外部電阻應靠近柵極，驅動回流盡量直接回到源極參考。若驅動回流與功率源極電流共用長銅皮，公共源極電感會把功率電流變化疊到VGS上，電阻選得再精細也可能被布局抵消。

柵極電阻的功耗通常不大，但其脈沖能力和封裝寄生仍要核對。高頻大Qg器件會反復讓電阻承受充放電能量，電阻離柵極過遠還會留下未被阻尼的支路。位置、封裝與阻值應作為同一個驅動參數管理。

若波形對電阻變化幾乎不敏感，應繼續檢查驅動器自身輸出阻抗、柵極支路并聯器件和測量帶寬。外部電阻并非唯一阻尼，盲目降阻可能根本沒有觸及主導因素。

結論

柵極電阻不是讓MOSFET“能不能開”的開關，而是控制它“以什么速度開、帶多少振鈴開”的阻尼。

電阻減小后若只看到效率改善，沒有同步檢查VDS、VGS和驅動器應力，風險往往只是被推遲到了邊界工況。
你現在調柵極電阻時，會同時保存哪幾路波形？
