大家好，我是雜燴君。
在嵌入式系統開發中，自定義通信協議是板間通信的核心基礎設施。本文介紹如何設計一個高度實用且具備良好擴展性的自定義協議。
字節序一致性：跨平臺通信必須明確字節序（本實現采用小端序）
固定寬度類型：使用uint8_t、uint16_t等固定寬度類型，確保跨平臺一致性
靜態內存分配：嵌入式環境避免使用動態內存，防止內存碎片
流式解析支持：實際通信中數據是流式到達的，需要狀態機處理粘包/斷包
完善的錯誤處理：統一的錯誤碼體系，便于問題定位
| I | |||
| T | |||
| L | |||
| V |
其中，I、T、L是固定長度字段，在制定協議前需要評估：項目數據種類有多少（決定I的位寬）、單條數據最大長度是多少（決定L的位寬）。預留擴展空間可保證協議的通用性。一般I設置為1~2字節，T設置為1字節，L設置為1~4字節。
只用ITLV四個字段夠嗎？ 這取決于應用場景：
場景一：物聯網端云通信。基于MQTT/TCP的通信中，只用ITLV四個字段是可行的。因?yàn)門CP協議本身提供校驗和重傳機制，保證了傳輸可靠性；平臺SDK在傳輸用戶數據時會自動添加消息邊界標識。開發者只需關注ITLV這一層即可。
場景二：嵌入式板間通信。串口、CAN等通信方式?jīng)]有TCP的可靠性保障，電磁干擾可能導致數據出錯。此時必須增加：
包頭（Header）：用于幀同步和邊界識別
校驗字段（CRC）：用于檢測數據錯誤
根據實際需求還可擴展：分包傳輸需要包序號、多板通信需要目標地址等。
我們一起設計一個自定義協議，用于嵌入式板間通信。幀格式：

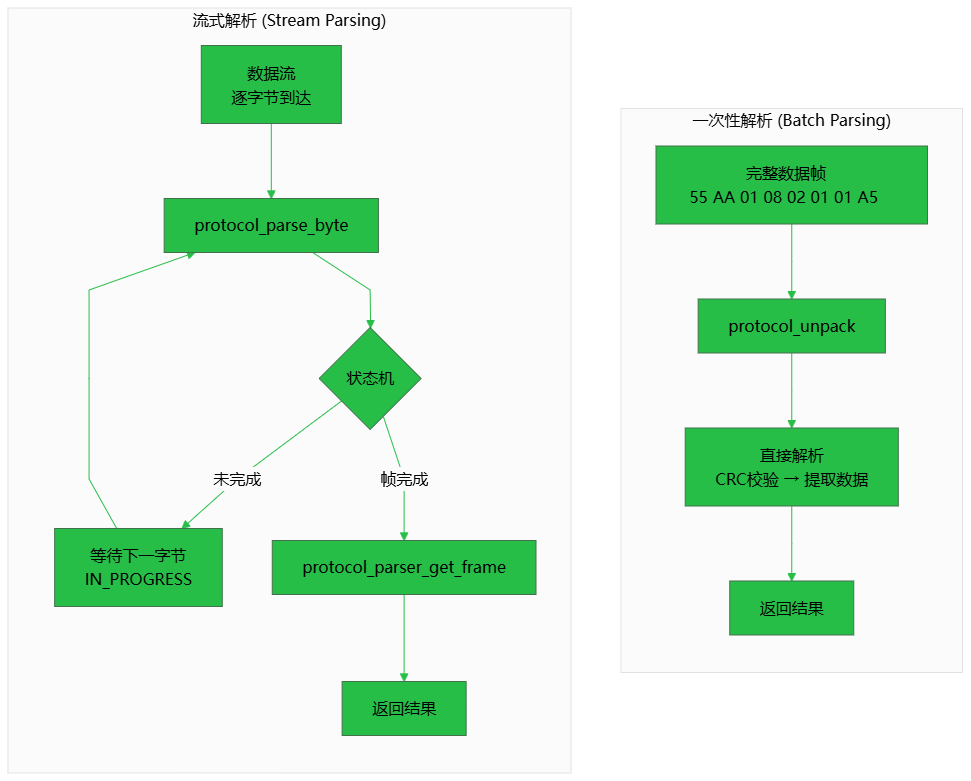

根據數據來源的不同，協議庫提供兩種解析方式：
| 輸入數據 | ||
| 狀態管理 | ||
| 緩沖區 | ||
| 粘包/斷包 | ||
| 適用場景 |
一次性解析：已經拿到完整的數據幀時使用。比如從文件中讀取的協議數據。優點是調用簡單、無狀態，缺點是必須確保輸入數據完整。
流式解析：當數據是"一點一點"到達時使用。比如串口中斷每次只收到1個字節。狀態機會"記住"已收到的內容，自動處理粘包（多幀粘連）和斷包（一幀分多次到達）。
跨編譯器的結構體打包屬性定義，確保結構體按1字節對齊，消除填充字節。
#if defined(__GNUC__) || defined(__clang__)
#define PACKED_STRUCT __attribute__((packed))
#elif defined(_MSC_VER)
#define PACKED_STRUCT
#pragma pack(push, 1)
#else
#define PACKED_STRUCT
#warning"Unknown compiler, packed attribute may not work correctly"
#endif
TLV數據類型定義使用固定寬度類型。使用固定寬度uint8_t確保跨平臺一致性，避免使用enum，因?yàn)閑num的大小是編譯器相關的。
typedefuint8_ttlv_type_t;
#define TLV_TYPE_UINT8 ((tlv_type_t)0x00) // 無符號8位整數
#define TLV_TYPE_INT8 ((tlv_type_t)0x01) // 有符號8位整數
#define TLV_TYPE_UINT16 ((tlv_type_t)0x02) // 無符號16位整數
#define TLV_TYPE_INT16 ((tlv_type_t)0x03) // 有符號16位整數
#define TLV_TYPE_UINT32 ((tlv_type_t)0x04) // 無符號32位整數
#define TLV_TYPE_INT32 ((tlv_type_t)0x05) // 有符號32位整數
#define TLV_TYPE_STRING ((tlv_type_t)0x06) // 字符串類型
#define TLV_TYPE_FLOAT ((tlv_type_t)0x07) // 浮點類型
#define TLV_TYPE_BYTES ((tlv_type_t)0x08) // 字節數組
typedefstruct
{
protocol_id_t id; // 協議ID
tlv_type_t type; // 數據類型
uint8_t length; // 數據長度
uint8_t payload[PROTOCOL_VALUE_MAX_LEN]; // 負載數據
} protocol_data_t;
用于組包和解包的數據容器，業務層可以通過 payload 訪問原始字節數據。
typedefenum
{
PROTO_OK = 0, // 操作成功
PROTO_ERR_NULL_PTR = -1, // 空指針錯誤
PROTO_ERR_BUF_TOO_SMALL = -2, // 緩沖區太小
PROTO_ERR_INVALID_HEAD = -3, // 無效的包頭
PROTO_ERR_CRC_MISMATCH = -4, // CRC校驗失敗
PROTO_ERR_INVALID_ID = -5, // 無效的協議ID
PROTO_ERR_PAYLOAD_SIZE = -6, // 負載大小錯誤
PROTO_ERR_IN_PROGRESS = -7, // 解析進行中
PROTO_ERR_INVALID_LEN = -8, // 無效的數據長度
} protocol_err_e;

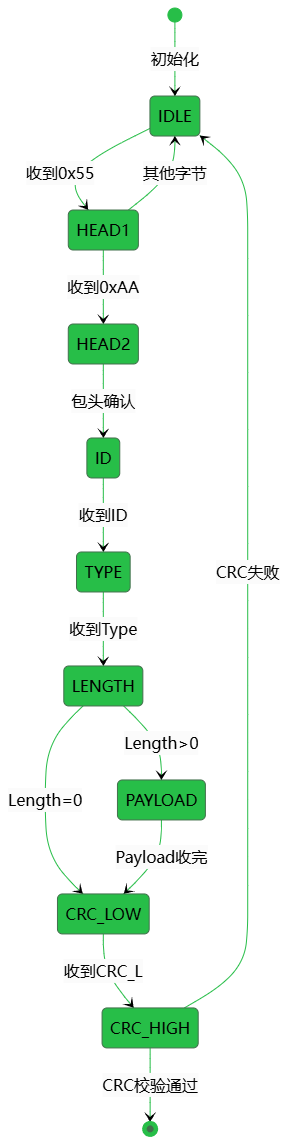

流式解析的核心是狀態機。每收到一個字節，狀態機根據當前狀態決定下一步動作：
當遇到錯誤數據自動回到IDLE重新開始，這就實現了噪聲過濾。
typedefenum
{
PARSE_STATE_IDLE = 0, // 空閑狀態
PARSE_STATE_HEAD1, // 等待包頭第一字節
PARSE_STATE_HEAD2, // 等待包頭第二字節
PARSE_STATE_ID, // 接收ID
PARSE_STATE_TYPE, // 接收Type
PARSE_STATE_LENGTH, // 接收Length
PARSE_STATE_PAYLOAD, // 接收Payload
PARSE_STATE_CRC_LOW, // 接收CRC低字節
PARSE_STATE_CRC_HIGH, // 接收CRC高字節
} parse_state_e;
typedefstruct
{
parse_state_e state; // 當前解析狀態
uint8_t buffer[PROTOCOL_MAX_LEN]; // 接收緩沖區
uint16_t index; // 當前接收索引
uint8_t payload_len; // 期望的負載長度
} protocol_parser_t;
CRC（循環冗余校驗）用于檢測數據傳輸錯誤。本協議采用CRC16-X25算法，使用查表法提高效率。
校驗范圍：從包頭開始到Payload結束（不含CRC本身）

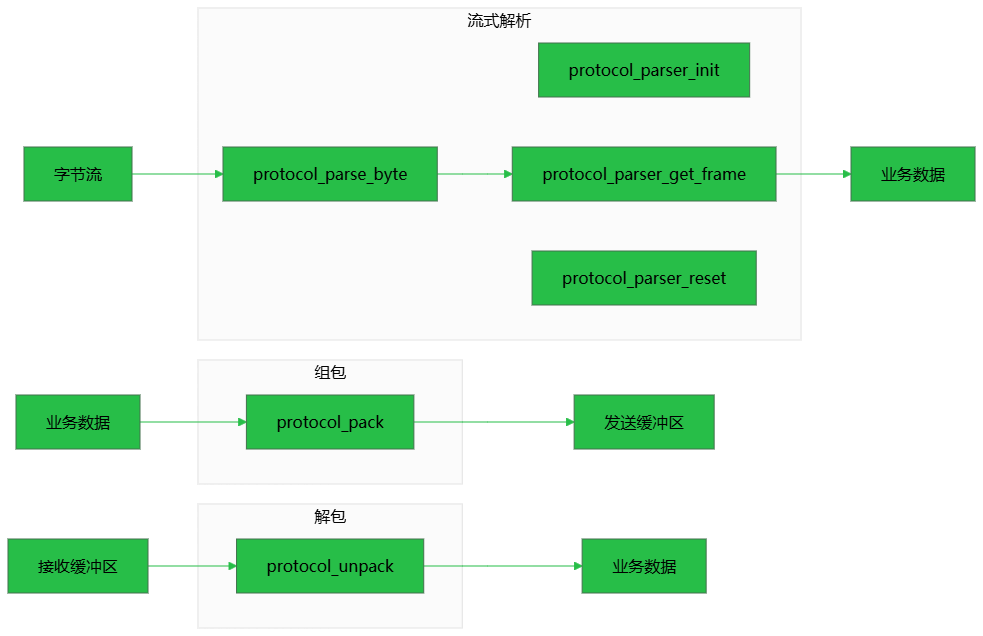

協議庫提供3類API：組包、一次性解包、流式解析。
/**
* @brief 協議數據組包
* @param buf 輸出緩沖區指針
* @param buf_size 緩沖區大小
* @param data 協議數據結構
* @param out_len 實際輸出長度(輸出)
* @return PROTO_OK: 成功, 其他: 錯誤碼
*/
protocol_err_e protocol_pack(uint8_t *buf,
size_t buf_size,
constprotocol_data_t *data,
size_t *out_len);
/**
* @brief 一次性解包
* @param buf 輸入緩沖區指針
* @param len 數據長度
* @param data 協議數據結構(輸出)
* @return PROTO_OK: 成功, 其他: 錯誤碼
*/
protocol_err_e protocol_unpack(constuint8_t *buf,
size_t len,
protocol_data_t *data);
/**
* @brief 初始化解析器
* @param parser 解析器實例指針
* @return PROTO_OK: 成功, 其他: 錯誤碼
*/
protocol_err_e protocol_parser_init(protocol_parser_t *parser);
/**
* @brief 重置解析器狀態
* @param parser 解析器實例指針
*/
void protocol_parser_reset(protocol_parser_t *parser);
/**
* @brief 流式解析 - 逐字節輸入
* @param parser 解析器實例指針
* @param byte 輸入字節
* @return PROTO_OK: 幀完成, PROTO_ERR_IN_PROGRESS: 解析中, 其他: 錯誤碼
*/
protocol_err_e protocol_parse_byte(protocol_parser_t *parser, uint8_t byte);
/**
* @brief 從解析器提取幀數據
* @param parser 解析器實例指針
* @param data 協議數據結構(輸出)
* @return PROTO_OK: 成功, 其他: 錯誤碼
*/
protocol_err_e protocol_parser_get_frame(constprotocol_parser_t *parser,
protocol_data_t *data);
本文demo可在公眾號聊天對話框輸入關鍵字：簡易嵌入式自定義協議設計思路，即可獲取。
下面通過兩個典型場景演示協議的使用。
首先定義業務層的數據結構。注意使用# pragma pack確保結構體按1字節對齊：
// 業務協議ID定義
#define CMD_ID_LED_CTRL (protocol_id_t)0x01
#define CMD_ID_DATE_TIME (protocol_id_t)0x02
#pragma pack(push, 1)
typedefstruct
{
uint8_t led_id; // LED編號
uint8_t on_off; // 0=關閉, 1=打開
} led_ctrl_t;
typedefstruct
{
uint16_t year;
uint8_t month;
uint8_t day;
uint8_t hour;
uint8_t minute;
uint8_t second;
uint8_t reserved;
} datetime_t;
#pragma pack(pop)

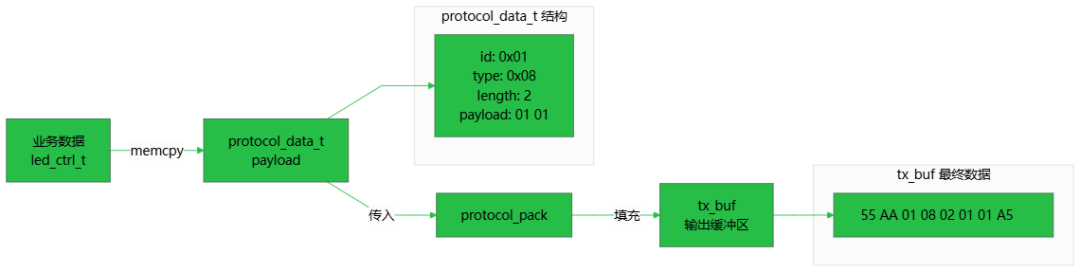

核心代碼：
// 準備數據
led_ctrl_t led_cmd = { .led_id = 1, .on_off = 1 };
tx_data.id = CMD_ID_LED_CTRL;
tx_data.type = TLV_TYPE_BYTES;
tx_data.length = sizeof(led_cmd);
memcpy(tx_data.payload, &led_cmd, sizeof(led_cmd));
// 組包
protocol_pack(tx_buf, sizeof(tx_buf), &tx_data, &frame_len);
printf("Pack: ID=0x%02X, LED%d=%s, len=%zu\n",
tx_data.id, led_cmd.led_id,
led_cmd.on_off ? "ON" : "OFF", frame_len);
printf("Pack: ");
protocol_print_hex(tx_buf, frame_len);
// 解包
ret = protocol_unpack(tx_buf, frame_len, &rx_data);
if (ret == PROTO_OK)
{
led_ctrl_t *rx_led = (led_ctrl_t*)rx_data.payload;
printf("Unpack: ID=0x%02X, LED%d=%s\n\n",
rx_data.id, rx_led->led_id,
rx_led->on_off ? "ON" : "OFF");
}

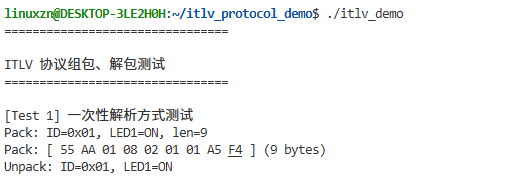

運行結果：
模擬數據逐字節到達，狀態機累積處理。
核心代碼：
protocol_parser_t parser;
protocol_parser_init(&parser);
// 模擬逐字節接收
for (size_t i = 0; i < frame_len; i++)
{
protocol_err_e ret = protocol_parse_byte(&parser, tx_buf[i]);
if (ret == PROTO_OK)
{
// 幀接收完成
protocol_parser_get_frame(&parser, &rx_data);
led_ctrl_t *rx_led = (led_ctrl_t*)rx_data.payload;
printf("Unpack: ID=0x%02X, LED%d=%s (parsed at byte %zu)\n\n",
rx_data.id, rx_led->led_id,
rx_led->on_off ? "ON" : "OFF", i + 1);
break;
}
}
運行結果：
本文demo可在公眾號聊天對話框輸入關鍵字：簡易嵌入式自定義協議設計思路，即可獲取。
本ITLV協議是個最小實現，輕量簡潔，可以適用于短距離、低誤碼率的嵌入式板間通信。如果要應用于其它更廣泛的場景，會有一些局限性。
下面討論一些局限性及可優化點：
| ID | |||
| Length | |||
| Type |
對于數據種類<256、單條數據<255字節的系統，當前設計完全夠用。超出范圍時需擴展字段位寬。
當前協議：
可優化方向：

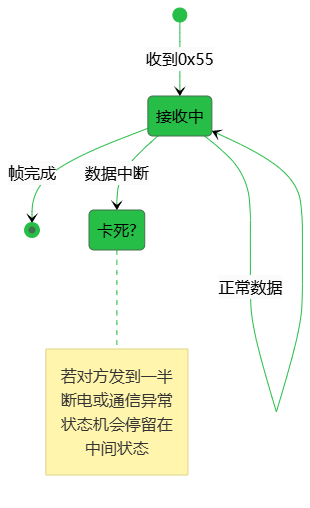

當前狀態機無超時機制。潛在問題：
本文介紹的ITLV協議具有以下特點：
| 簡潔高效 | |
| 靜態內存 | |
| 流式解析 | |
| CRC校驗 | |
| 跨平臺 |
適用場景：短距離、低誤碼率的嵌入式板間通信（串口、SPI、I2C等）。
不適用場景：高可靠性要求、大數據傳輸、多設備組網、安全敏感的場合。
