去年寫了幾個電源和 ADC，但是是以點對點的方式展示的，大家需求各異，很難一顆料都覆蓋，今天就來一篇小“綜述”：

這本手冊核心目標不是介紹單顆芯片，而是幫助系統工程師快速搭建整機供電架構

假設讀者已經具備：

系統級功耗概念（W 級 / kW 級）

母線電壓體系（-48 V、24 V、380 V、HVDC）

對效率、冗余、可靠性、MTBF 有明確要求

整體架構

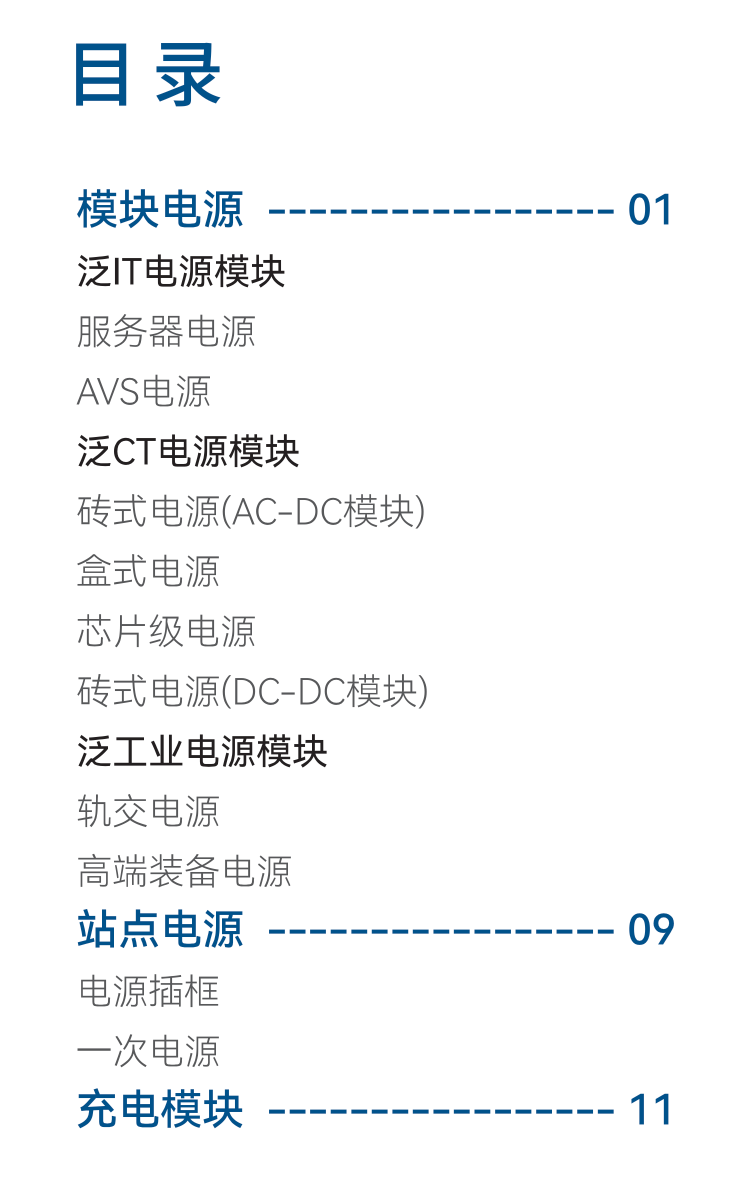

從目錄可以看出，華為把電源按“系統層級”而不是“拓?fù)洹眮?lái)分類：

模塊電源（最核心）

這是整本手冊的主體，覆蓋 板級 → 子系統 → 機框級。

泛 IT 電源模塊

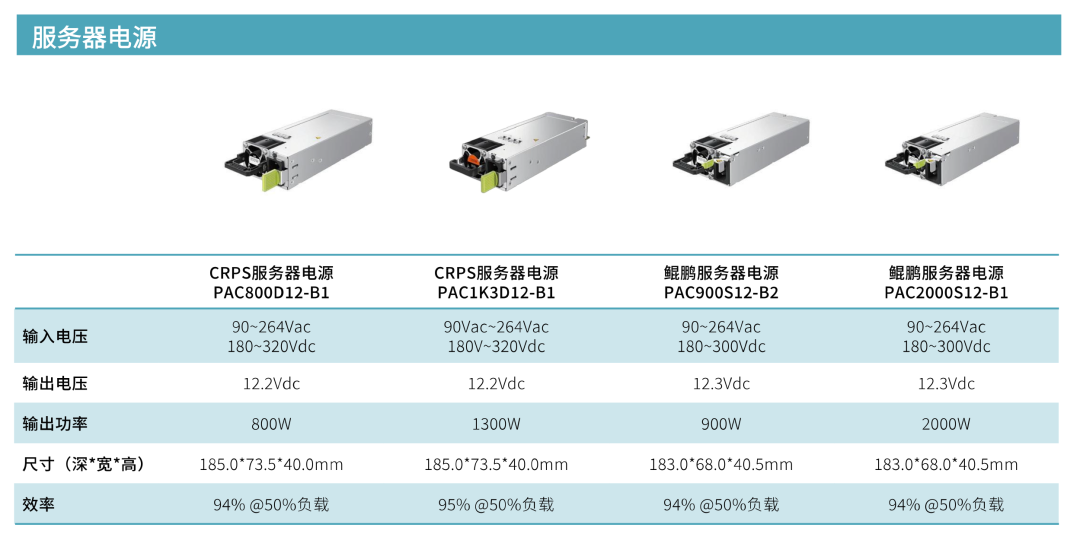

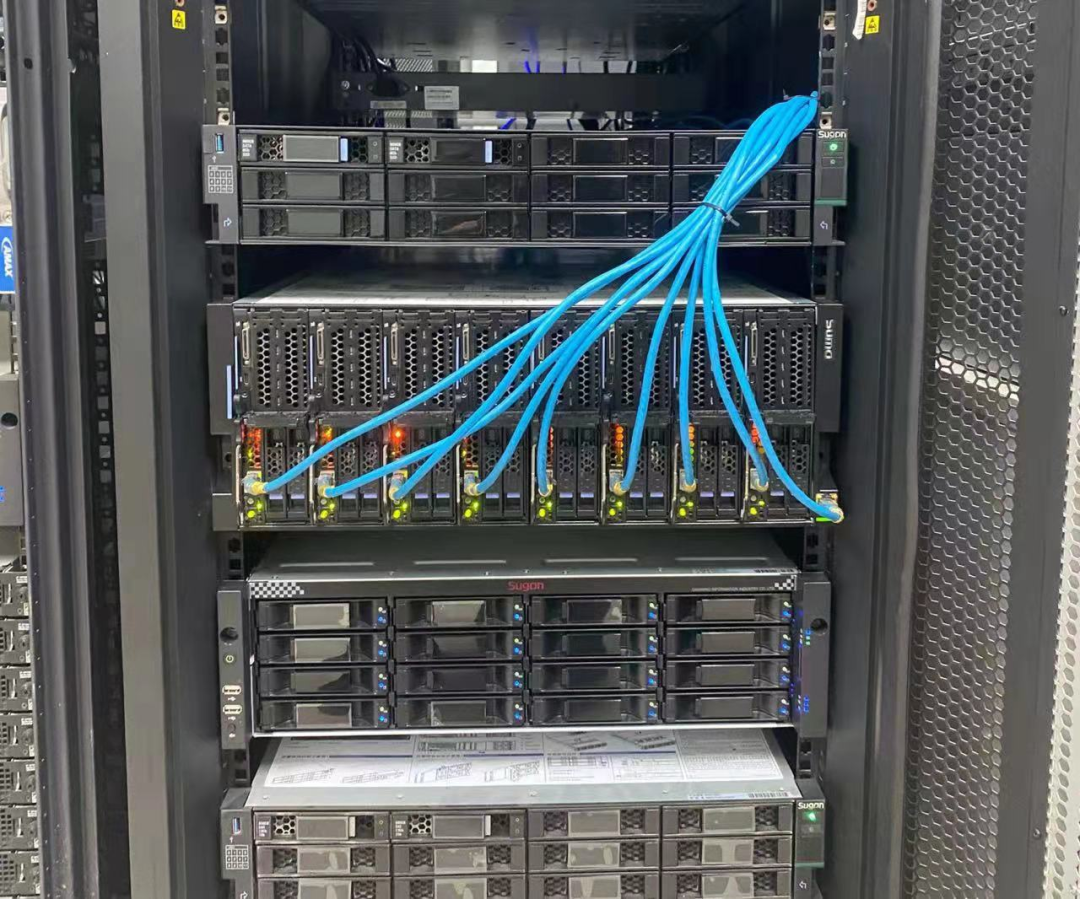

服務器電源 / CRPS

輸入：90–290Vac

輸出：12 V（或 54 V）

功率：800 W → 2000 W

高達94–96% 高效率，而且強調 熱插拔、并聯、冗余，主要是面向服務器、存儲、AI 機箱

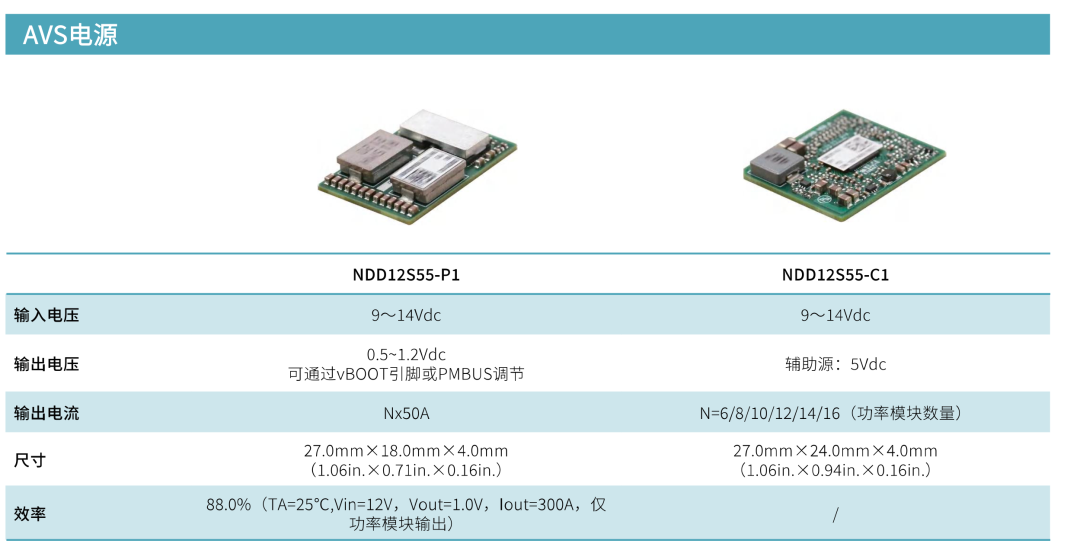

AVS 電源（如果做 CPU/SoC，這一類很重要）

啊？AVS 是啥呀！

AVS電源通常指自適應電壓調節技術 **(Adaptive Voltage Scaling)**，是一種高效的電源管理方案，通過實時調整芯片電壓來降低功耗，廣泛應用于移動設備和高性能計算中。

輸入：48 V / 12 V

輸出：0.6–1.x V（超大電流）

協議：PMBus

主要是可以進行動態電壓調節，對高 di/dt 負載響應；也可以多相并聯。

泛 CT 電源模塊（通信體系）

這是華為非常“通信血統”的部分。

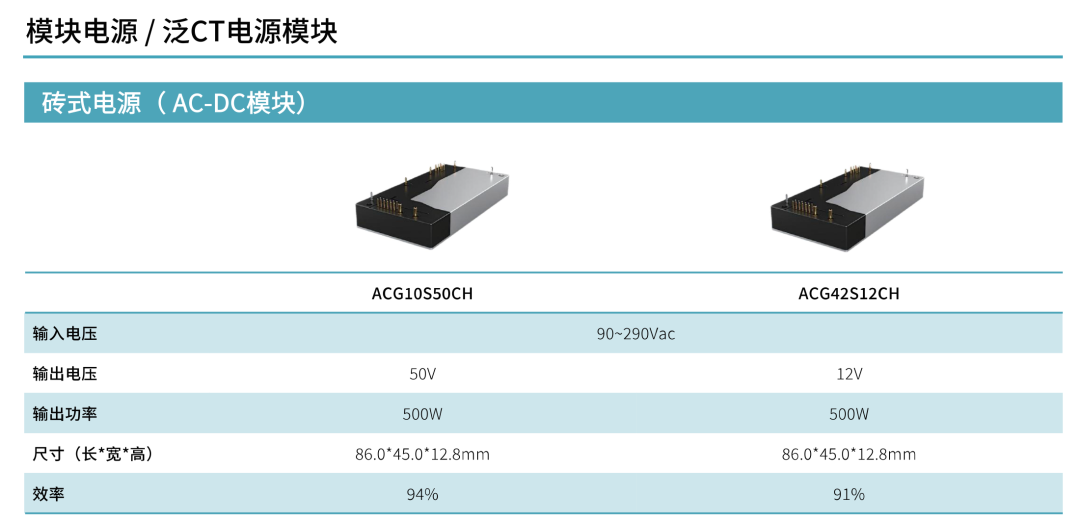

磚式 AC-DC

90–290Vac → 50 V / 12 V

功率：500 W

形態：全封閉磚

用在通信柜、分布式設備前端等。（等著老板帶我去基站開開眼）

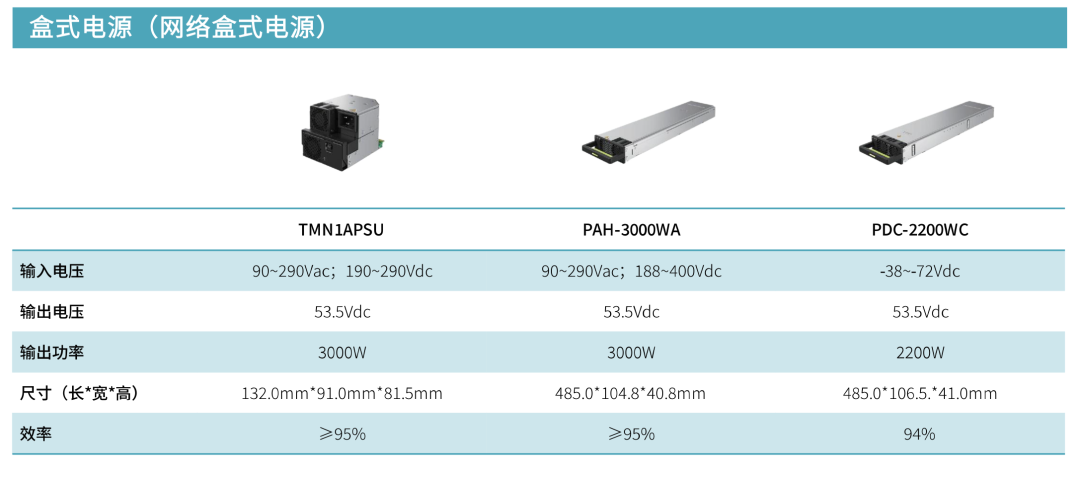

盒式 AC/DC（超大功率）

可以達到3 kW 級，有53.5 V 輸出，有強制風冷，也更加強調并聯能力，用在5G 基站、電源柜這些地方。

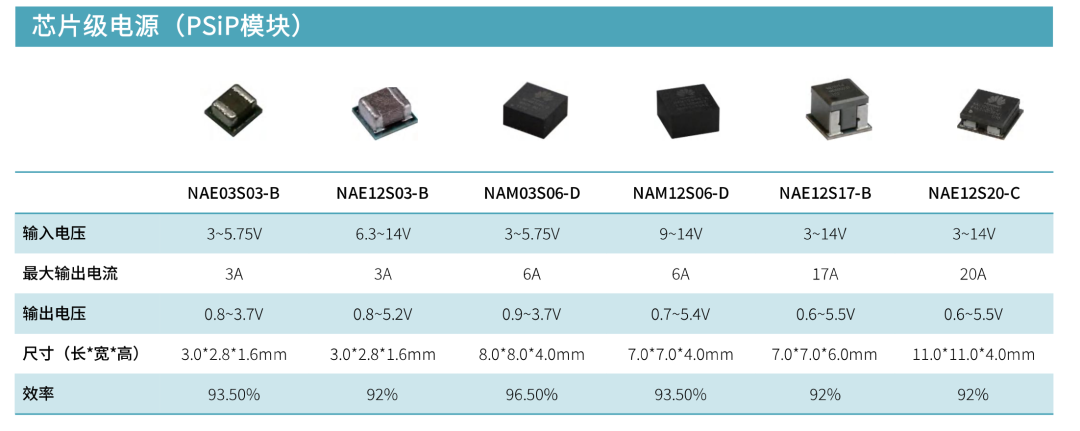

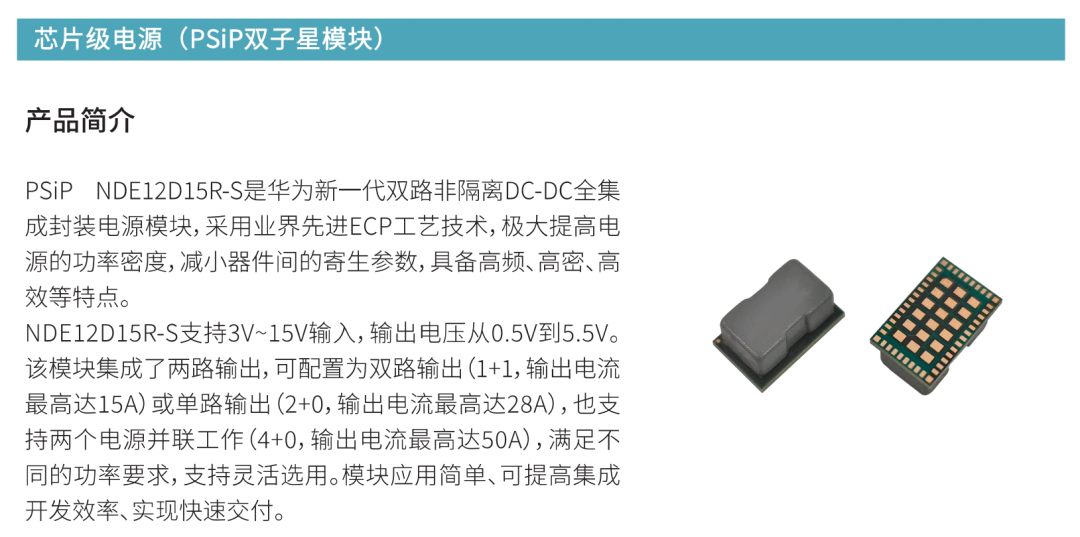

PSiP / 芯片級電源（終于有我可以用得上的地方了）

輸入：3–75 V

輸出：0.8–14 V

電流：3 A → 20 A

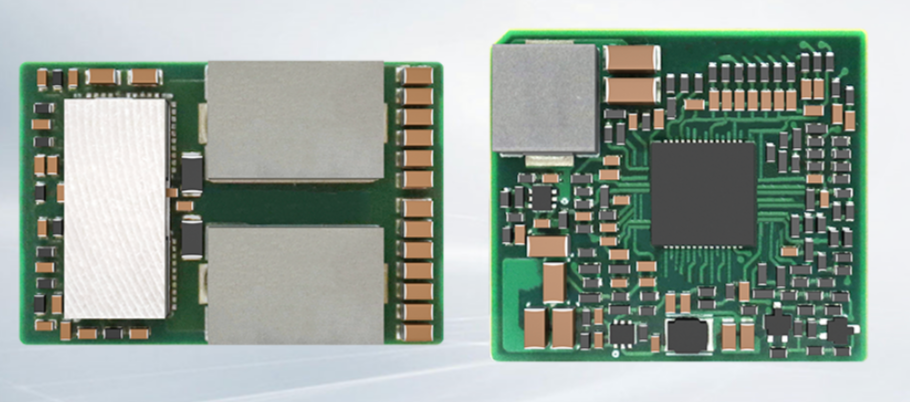

封裝即電源（功率級+控制+磁性），這是“介于芯片和模塊之間”的形態；非常適合：高密度板卡，空間/EMI 受限設計，還有快速量產項目。

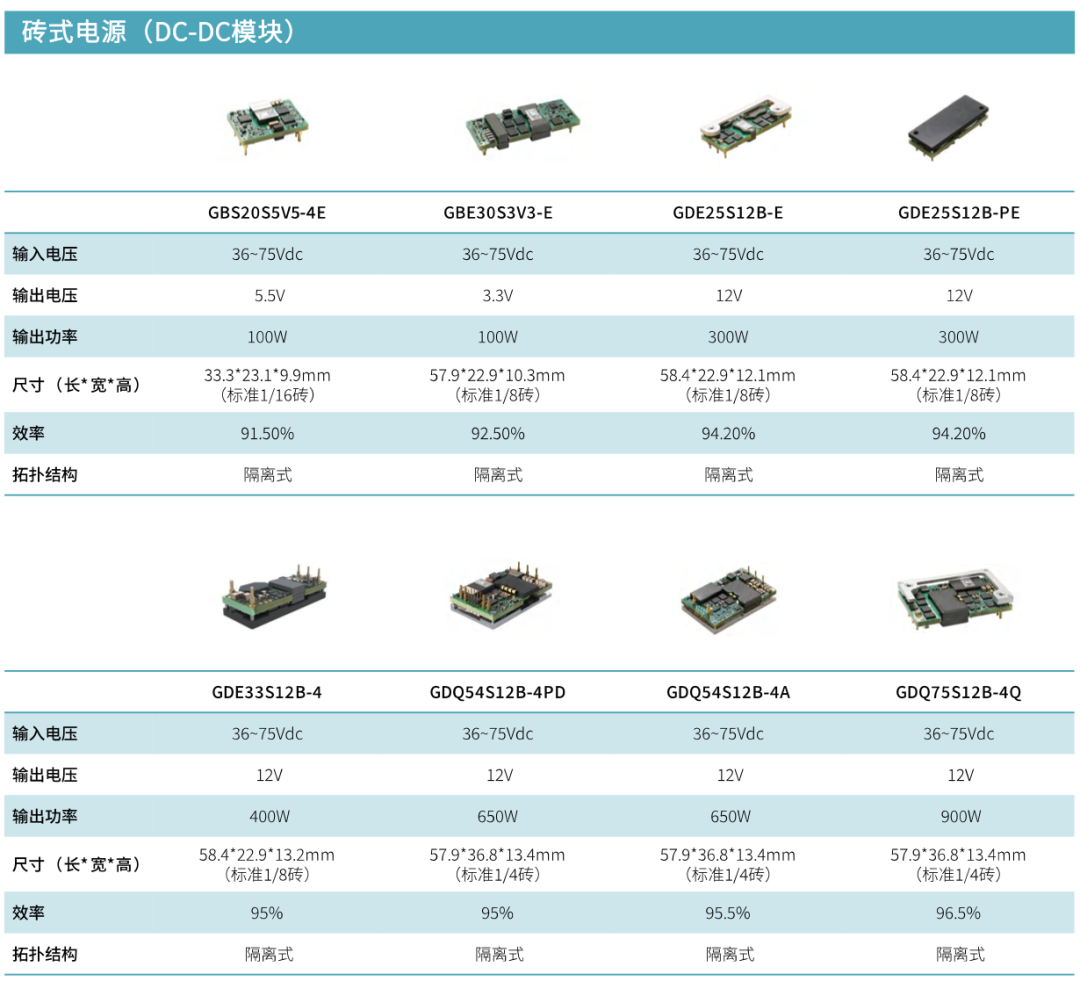

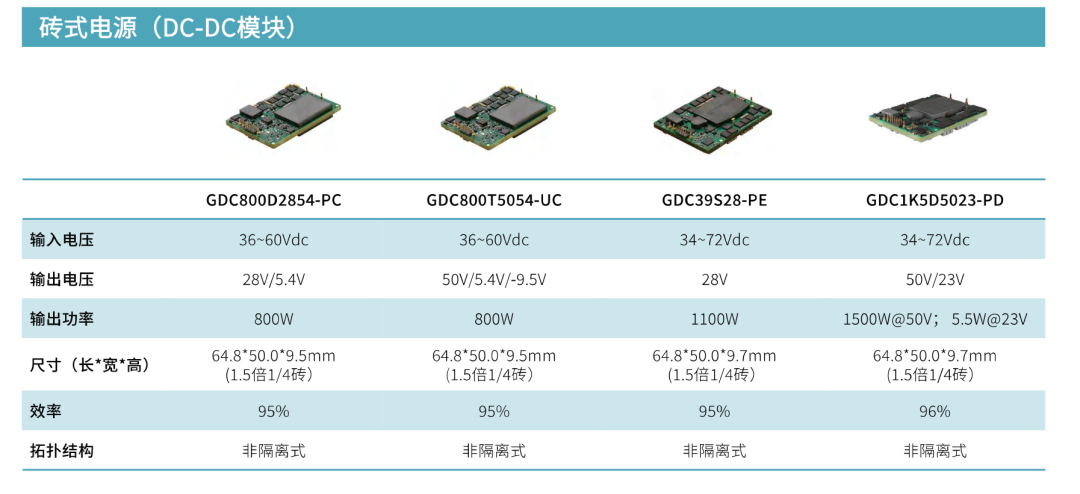

DC-DC 磚（36–75 V 體系）

輸出：3.3 V / 5 V / 12 V / 28 V / 150 V

功率：50 W → 1200 W

上面放的是隔離的，也有不隔離的：

算的上48 V 母線系統的“標準積木”，但是這個具體應用就看使用者吧。

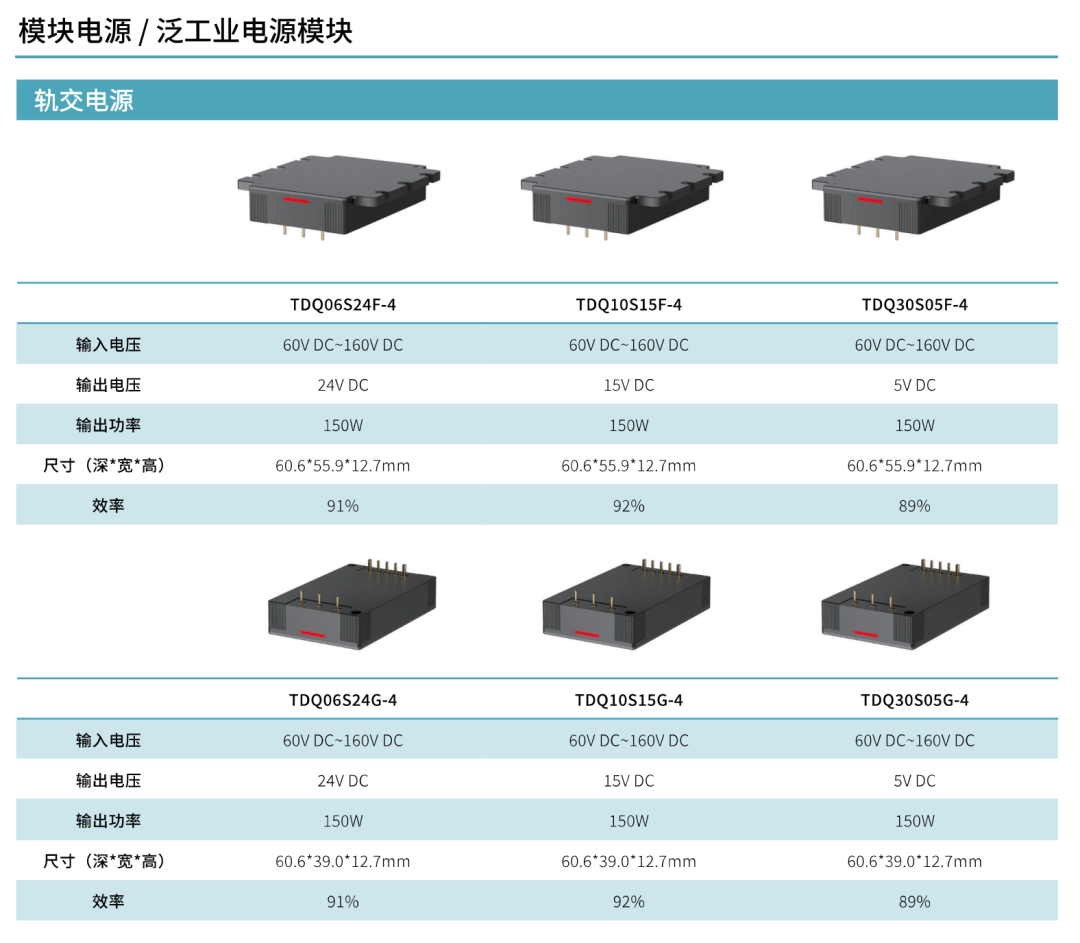

泛工業電源模塊

這一部分明顯是“不追求極致功率密度，而追求環境適應性”

輸入：60–160 Vdc

輸出：24 V / 15 V / 5 V

功率：150 W

特點是寬溫，抗震，工業 EMC（耐操是主基調），用在軌交、工業控制、能源設備。

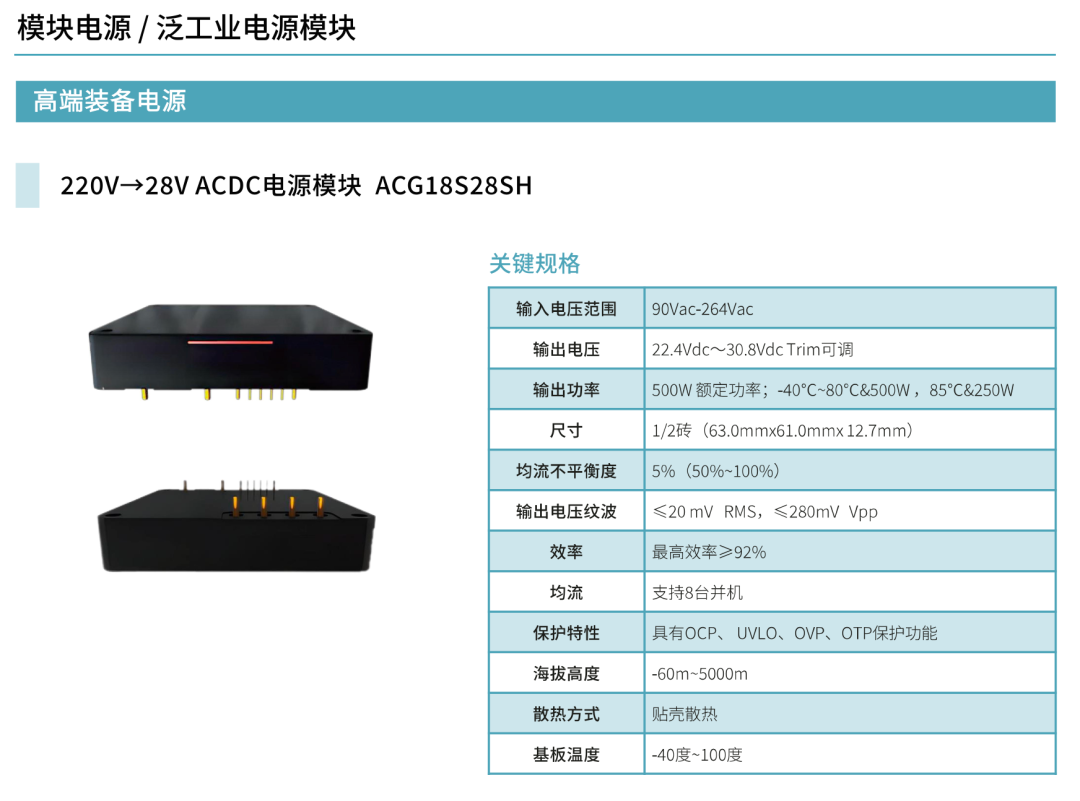

高端裝備電源（系統級模塊）

這里已經不是“板級電源”了，而是成品電源子系統：

220Vac → 28 V

378 V → 12 V（HVDC）

也支持OCP / OVP / OTP / UVLO 這些基本電源保護，PMBus 也是標配了

功率可以到500 W 級，同樣可以用在數據中心 / 通信能源系統

站點電源 & 一次電源（整柜級）

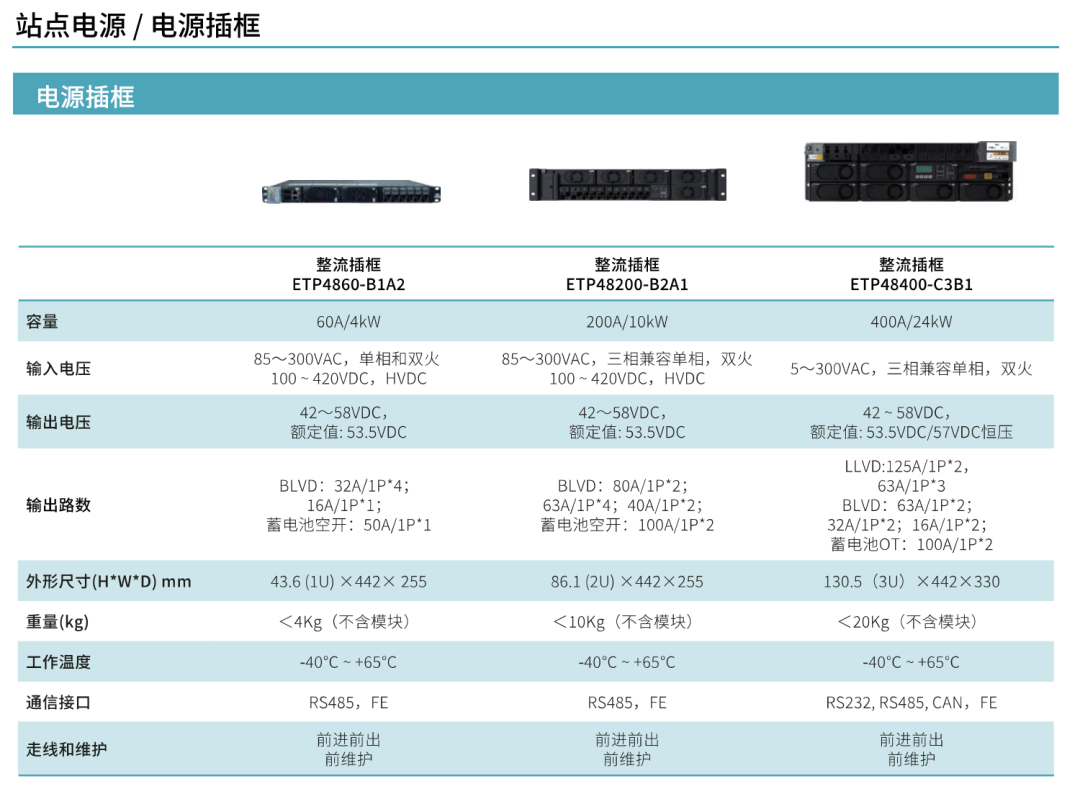

電源插框

4–24 kW

輸入：AC / -48 V

輸出：42–58 V

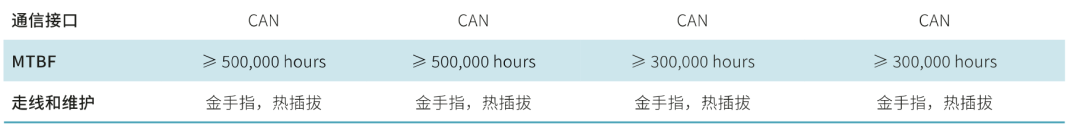

通信接口：RS485 / CAN / FE

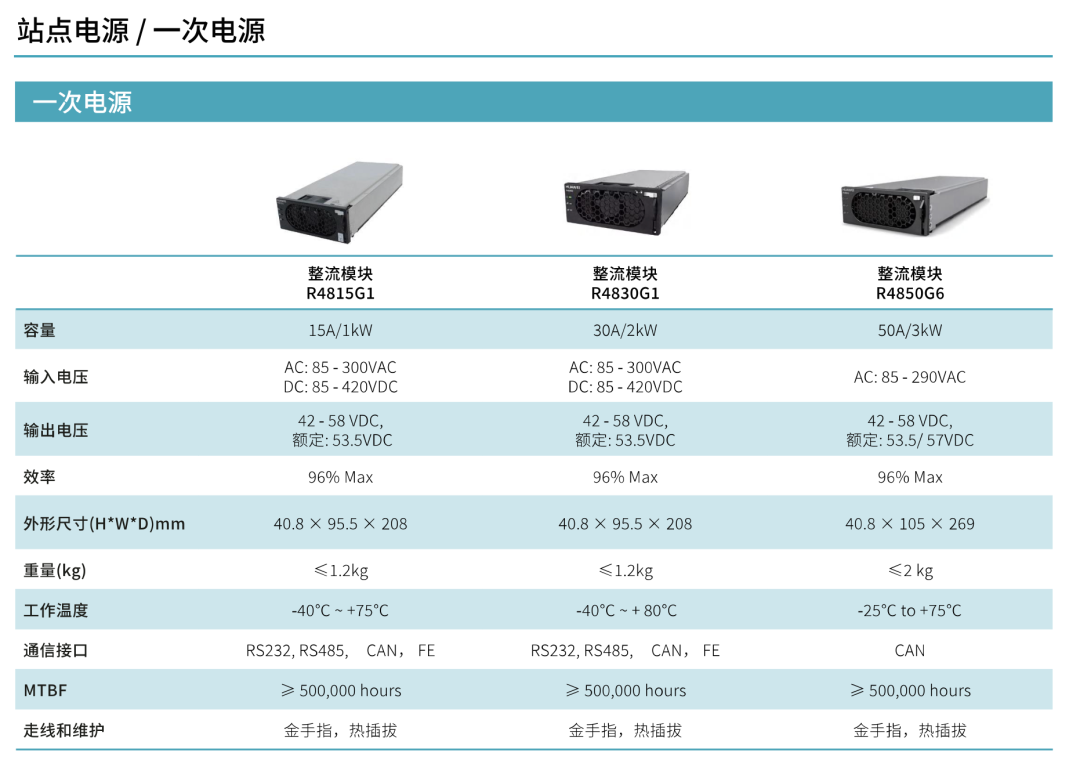

一次電源

1–6 kW 模塊，支持冗余、熱插拔，MTBF > 500,000 h（這個可以看我以前寫的可靠性文章），這是“電源系統工程”的范疇，而不是單板設計。

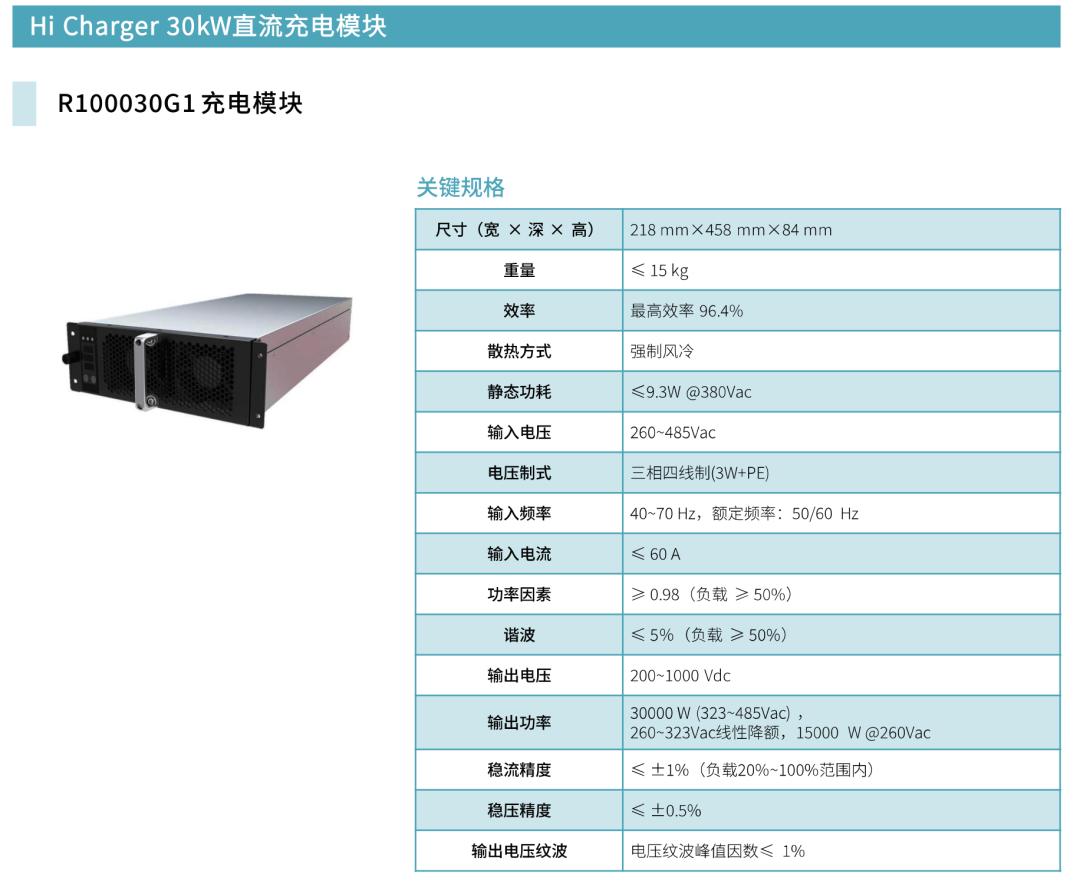

充電模塊（完全不同的邏輯）

30 kW 直流快充模塊

輸入：三相 AC

輸出：200–1000 Vdc

效率：96.4%

高壓隔離 + 安規，用在新能源 / 充電樁（但是我還是喜歡油車）

其中隱藏但非常重要的“選型邏輯”

這本手冊沒有明說，但實際在引導用戶：

母線優先，而不是負載優先

先定：AC / -48 V / 24 V / 380 V，再拆 DC-DC這是通信/數據中心的典型思路。

功率等級決定產品形態

電源純粹就是能量轉換，所以更大也更火熱

“是否需要通信”是分水嶺

PMBus / CAN / RS485，決定是：消費級，工業級，通信級。

那如果你是工程師，怎么用這本手冊

可以這樣用：

先畫系統供電樹：AC → 母線 → 子母線 → 負載

用這本手冊填模塊：而不是反過來，可以把它當“模塊庫”而不是“產品宣傳冊”。

后記

那說了這么多，我找誰啊？
