淘寶上面有很多的 ADC 小模塊，其中賣的年頭最久的就是 ADS111X 系列，每次我看見就順手買幾個，但是里面的型號其實還不少，另外國內也有不少P2P 的產品，那這個文章就是做一個全系列的對比和解析。

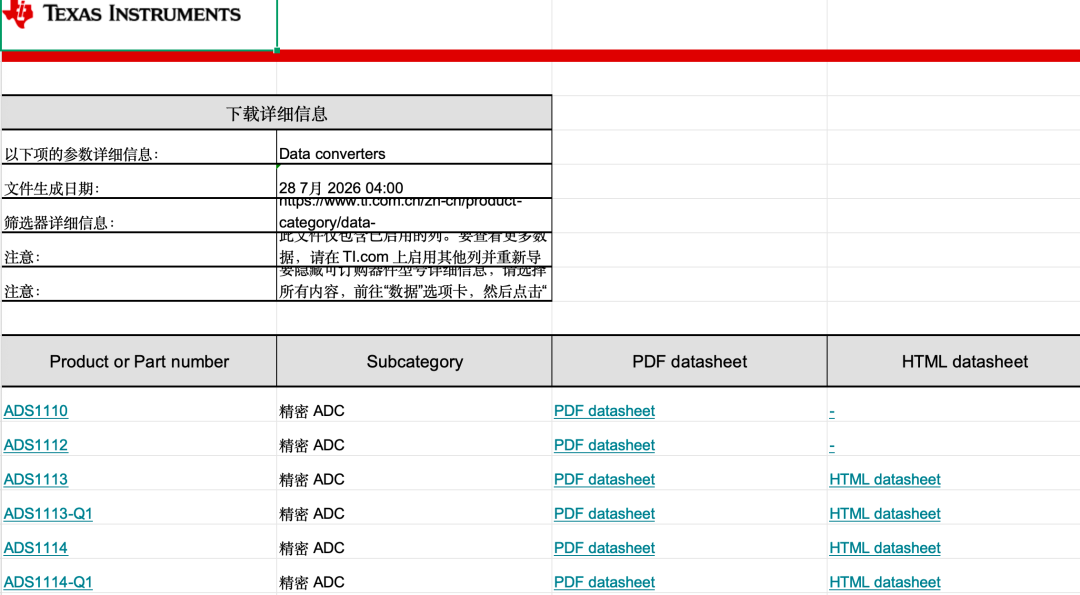

時間為 2026 年 7 月 28 日 04:00（我使用的 TI 官網的導出功能，EXCEL）

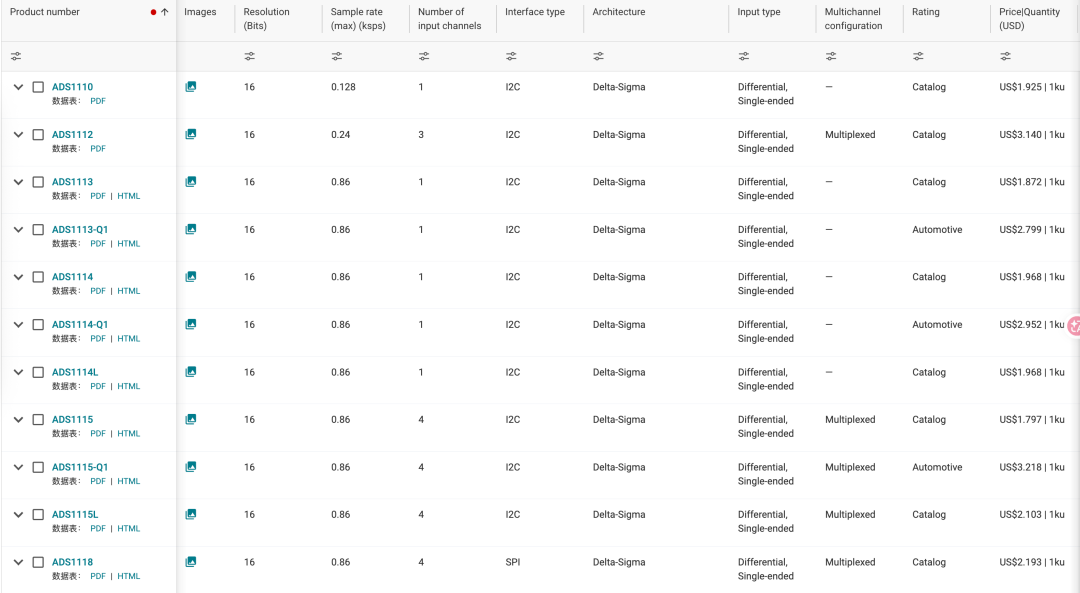

一共列出 13 個通用產品型號：
ADS1110
ADS1112
ADS1113 / ADS1113-Q1
ADS1114 / ADS1114-Q1 / ADS1114L
ADS1115 / ADS1115-Q1 / ADS1115L
ADS1118 / ADS1118-Q1
ADS1119

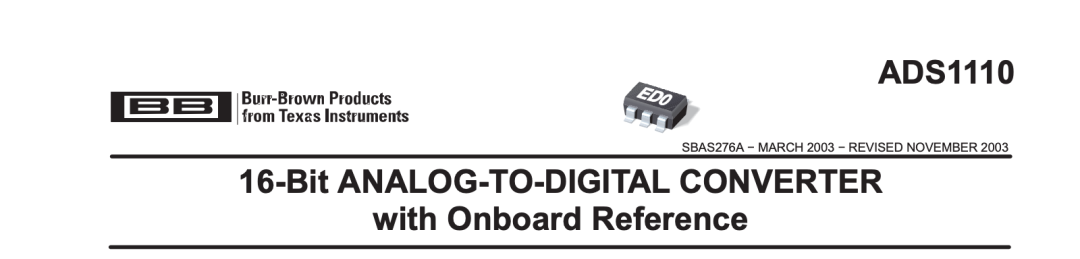

ADS1110 是一顆非常緊湊的單通道精密 ADC：16 位 ΔΣ ADC；1 路輸入；I2C；內部 2.048 V 基準；內部 PGA；內部振蕩器；15～240 SPS；SOT-23-6 封裝；2.7～5.5 V 供電。
它的突出特點是：
用 6 個引腳完成一套單通道精密 ADC 系統。
ADS1110 適合：單路電池電壓；單路壓力或溫度傳感器；小型變送器；板級低速電壓監控。
但它只有一路輸入，最高只有 240 SPS，接口和寄存器設計也屬于較早一代產品。
ADS1112 可以理解為 ADS1110 的多輸入版本：16 位 ΔΣ ADC；I2C；內部基準、振蕩器和 PGA；15、30、60、240 SPS；兩路差分或三路常用單端測量組合；兩個地址配置引腳，可配置八個 I2C 地址；2.7～5.5 V 供電。(03 年產品)
適合較早期的多路工業傳感器采集，但最高速度仍只有 240 SPS，并且工作溫度只有 ?40～85 ℃，是這張表中唯一沒有達到 125 ℃上限的型號。
價格快照為 $3.14，反而高于后續的 ADS1115、ADS1118 和 ADS1119。
這說明：
型號更老、功能更少，并不意味著當前價格一定更低，可能價格會受到生產規模、封裝、庫存結構和采購數量等影響

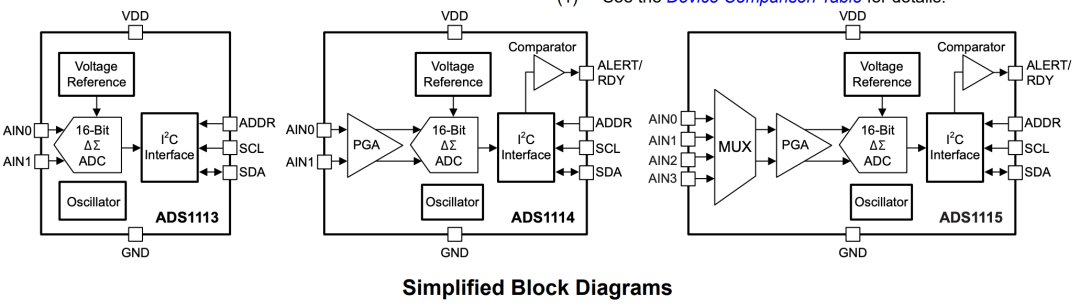

這三顆芯片屬于同一套 ADS111x 架構：16 位；最高 860 SPS；I2C；內部低漂移基準；內部振蕩器；2.0～5.5 V 供電；支持單次轉換和連續轉換；單周期穩定；典型連續工作電流約 150 μA。
三者最主要的區別，是輸入數量、PGA 和比較器。
ADS1113 保留了：16 位 ADC；860 SPS；I2C；內部基準；內部振蕩器；但是刪除了：PGA；數字比較器；多路輸入 MUX。
它適合信號范圍固定、外部已經完成放大和調理的單通道系統。
如：
傳感器
↓
外部運放將信號調理到固定范圍
↓
ADS1113
如果做一些可調式小采集設備，它不夠合適，因為無法提供真正的 PGA 量程選擇，也不能在芯片內部實現閾值比較；文件價格為 $1.872，甚至略高于 ADS1115 的 $1.797。
ADS1114 在 ADS1113 基礎上增加：可編程增益 PGA；數字比較器；ALERT/RDY 引腳。
它適合：只有一個物理輸入；但需要測量小信號；需要過壓、欠壓或窗口報警；需要轉換完成中斷
問題是它仍然只有一路輸入。對于四通道桌面小采集器，ADS1115 更合適，文件價格為 $1.968。
ADS1115 在同一系列中提供最完整的輸入 MUX：
四路單端：
AIN0-GND
AIN1-GND
AIN2-GND
AIN3-GND
差分組合：
AIN0-AIN1
AIN0-AIN3
AIN1-AIN3
AIN2-AIN3
同時具備：PGA；比較器；轉換完成輸出；8～860 SPS；2.0～5.5 V 供電；四個可選 I2C 地址；但是 ADS1115 的價格是全部普通型號中最低的：
$1.797
L 不是“低精度版”，也不只是“Low Power”：
ADS1114L 和 ADS1115L 的核心變化是：
支持低至 1.8 V 的 I2C 總線邏輯電平。
標準 ADS1115 的 I2C 數字高電平門限與芯片 VDD 相關。當 ADC 使用較高電壓供電，而 MCU 使用 1.8 V IO 時，可能需要電平轉換。
L 版本專門支持：1.8 V I2C 總線；2.0～3.6 V ADC 供電；16 位；860 SPS；PGA；比較器；超小 DSBGA 封裝；ADS1115L 仍支持四路單端或兩路差分。
所以：MCU 是 3.3 V：標準 ADS1115通常最簡單；MCU 是 1.8 V：ADS1115L 更合適；ADC 需要使用 5 V 供電：不能選擇 L 版本；追求極小尺寸：可以考慮 L 版 DSBGA。

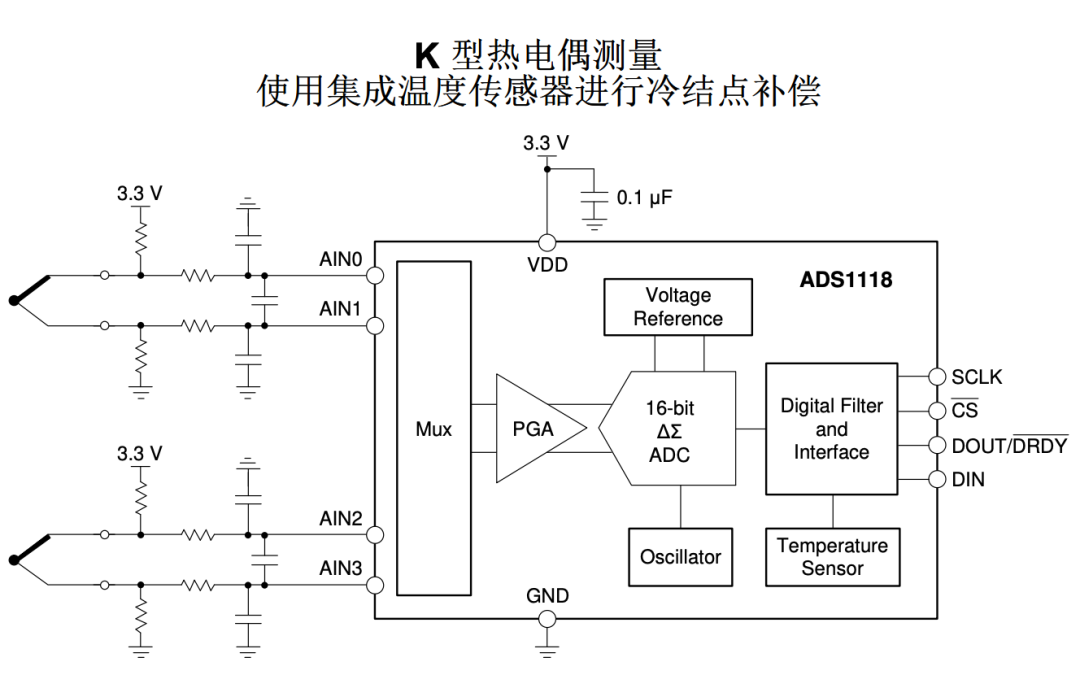

ADS1118 與 ADS1115 的 ADC 核心能力比較接近：16 位；最高 860 SPS；四路單端或兩路差分；PGA；內部基準；內部振蕩器。
但它有兩個根本變化：接口由 I2C 改為 SPI；比較器被內部溫度傳感器取代。
ADS1118 更適合MCU 偏好 SPI；熱電偶采集；需要板上溫度補償；需要確定的點對點數字總線；不需要 ADS1115 的數字比較器。
需要注意，內部溫度傳感器主要測量芯片自身溫度。要把它用于熱電偶冷端補償，必須讓 ADS1118 與熱電偶連接端子有良好的熱耦合，而不是把芯片放在發熱的 MCU 或屏幕旁邊。

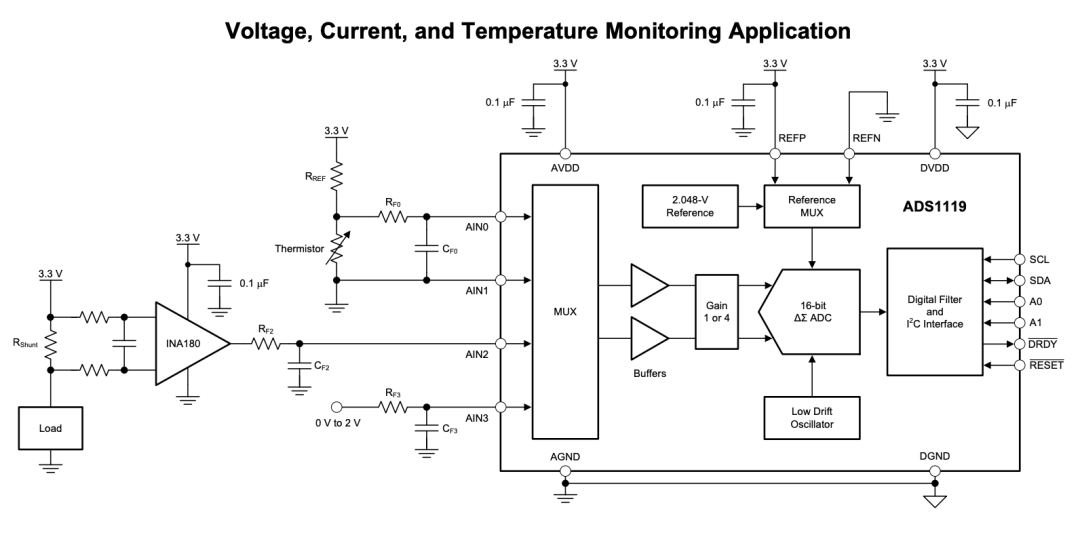

ADS1119 雖然型號數字更大，但內部設計重點與 ADS1115 不同。（另外這個我也沒有用過）
它提供：16 位 ΔΣ ADC；最高 1 kSPS；四路單端或兩路差分；I2C；內部和外部基準可選；輸入緩沖器；PGA 增益 1 或 4；16 個可配置 I2C 地址；20 SPS 時同步抑制 50 Hz 和 60 Hz；2.3～5.5 V 供電。
ADS1119 的軌到軌輸入緩沖器能提高輸入阻抗，更適合：高阻傳感器；大阻值分壓器；高輸出阻抗橋式傳感器；需要降低 ADC 對信號源負載的應用。
外部基準特別適合比率式測量：
同一個基準/激勵電壓
├── 激勵傳感器
└── 作為 ADC 參考
當供電或激勵電壓變化時，傳感器輸出和 ADC 基準同比例變化，可以消除一部分供電誤差。
ADS1115 只有四個地址，ADS1119 有 16 個，更適合在同一總線上放置多顆 ADC。
比 ADS1115 的 860 SPS 略高，但不是數量級提升。
它的 PGA 只有：Gain = 1，4，沒有 ADS1115 那種：±6.144 V，±4.096 V，±2.048 V，±1.024 V，±0.512 V，±0.256 V的多檔滿量程選擇。
因此：需要靈活電子量程：ADS1115 更方便；需要緩沖輸入、外部參考、比率測量：ADS1119 更合適。
ADS1119 還是 16 引腳封裝，面積和外圍復雜度也更高，價格為 $2.30，只比 ADS1115 高約 $0.50。（我也是不懂這些定價了，媽的）
表中有四個 Q1 型號：
ADS1113-Q1
ADS1114-Q1
ADS1115-Q1
ADS1118-Q1
Q1 的核心含義是汽車級產品，但是Q1 版本有價格代價：
主要封裝如下：
ADS1115 反而是最便宜的普通型號，其中價格排序最低的幾個是：
ADS1115 $1.797
ADS1113 $1.872
ADS1110 $1.925
ADS1114 $1.968
ADS1114L $1.968
ADS1115 功能最多，卻是最低價，這通常意味著它的市場用量和供應規模較大，而不是它性能較差。
老產品不一定便宜，比如這個ADS1112：240 SPS，?40～85 ℃，$3.14比 ADS1115、ADS1118、ADS1119 都貴。
| ADS1115 | |
精密信號鏈應該是普惠的，這些產品就是，其實我見過很多東西里面也就是這些小玩意兒，我也在開發一些有趣的小東西，敬請期待～
