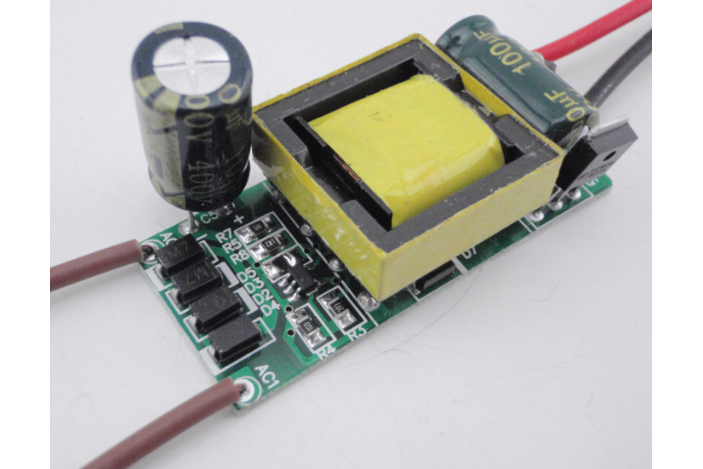

LED以其長壽命、高光效、安全環保等顯著優點，在照明領域得到了廣泛應用。然而，LED是一種低壓半導體器件，它不能像白熾燈那樣直接接入220V的市電。它需要一個專門的轉換裝置來提供穩定、合適的電流和電壓，這個裝置就是LED驅動電源。
一個優秀的LED驅動電源是LED燈具的“心臟”，直接決定了燈具的性能、壽命和安全性。其核心設計目標包括：
高效率： 效率越高，電能損耗越小，越能體現LED的節能優勢。
高精度恒流： LED對電流非常敏感，穩定的恒流是保證其亮度、光色一致性以及延長使用壽命的關鍵。
安全性： 尤其是市電輸入的驅動電源，通常要求輸出端與電網隔離，以防止觸電風險，滿足安規要求。
結構緊湊： 隨著燈具一體化設計的發展，驅動電源需要做得越來越小，以便能輕松集成到各種緊湊的燈具外殼中。
接下來，我們將通過六個具體的電路方案，由淺入深地剖析LED驅動電源的設計原理。
方案一：簡易型光控樓道燈驅動電路 (阻容降壓)
這是一個非常經典和低成本的LED樓道燈驅動方案，它主要由電容降壓、整流濾波、LED發光和光電控制四個部分組成。
電路工作原理分析：
電容降壓與限流： 220V交流電首先經過電容C1進行降壓。C1利用其容抗特性，在不產生大量熱量的情況下將高電壓降低到一個安全范圍。電阻R1則起到初始限流和在斷電后為C1泄放電荷的作用。降壓后，在A、B兩點形成約15V的低壓交流電。
整流與濾波： 由VD1至VD4組成的橋式整流電路，將低壓交流電轉換為脈動的直流電。再經過電容C2的濾波，得到約14V的相對平穩的直流電壓。
LED驅動： 14V的直流電壓直接供給由高亮度發光二極管VD5至VD8組成的串聯燈串，使其發光。此時的工作電流穩定在約14mA，電路整體功耗極低（約0.2W），非常節能。
光控節能電路：
夜晚（無光）： 光敏電阻R2因無光照而呈現高阻態（如100KΩ以上）。此時，三極管VT1的基極因得不到足夠的偏置電壓而處于截止狀態，對LED電路不產生任何影響，LED正常點亮。
白天（有光）： 光敏電阻R2受到光照，阻值急劇下降（如10KΩ以下）。此時，電流流經R2和R3，使VT1基極獲得足夠的偏置電壓而導通，并接近飽和。VT1的導通會分流掉大部分電流，導致電容C2兩端的電壓被迅速拉低至4V以下，該電壓不足以點亮LED燈串，從而實現白天自動熄燈的節能效果。

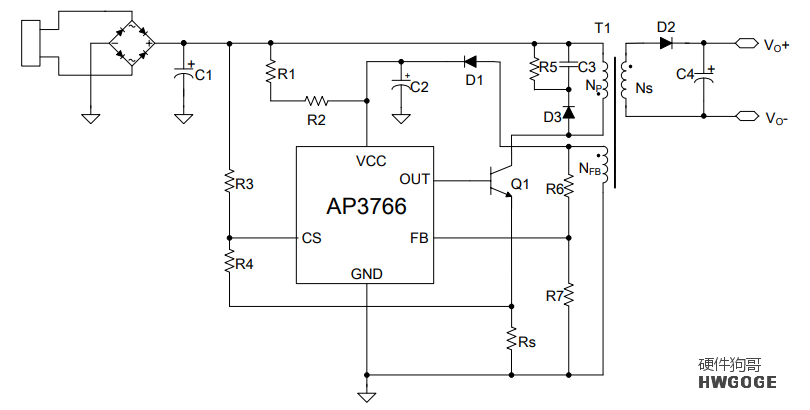

方案二：基于AP3766的隔離恒流驅動方案 (PSR反激)
這是一個采用專用LED驅動芯片AP3766的設計方案，常用于10W以下的LED燈杯（如GU10, E27等）。
方案特點：
結構極簡： 采用原邊反饋控制（PSR）技術，省去了傳統方案中用于反饋的光耦和副邊控制電路，大大簡化了電路結構，降低了成本。
超低功耗： AP3766采用“亞微安級啟動電流”技術（僅需0.6μA），使得啟動電阻（R1, R2）的功耗幾乎可以忽略不計，顯著提高了系統整體效率（典型5W應用效率>80%）。
高恒流精度： 內部集成了獨特的恒流收緊技術，實現了非常陡峭的恒流特性曲線，確保輸出電流精度極高。
高度集成與小型化： 采用SOT-23-5的小尺寸封裝，外圍元件極少，整個驅動電路可以輕松地安裝在標準規格的燈杯內部。
安全可靠： 方案為隔離式輸出，符合安規要求，并集成了開路保護、過壓保護和短路保護等多種安全功能。

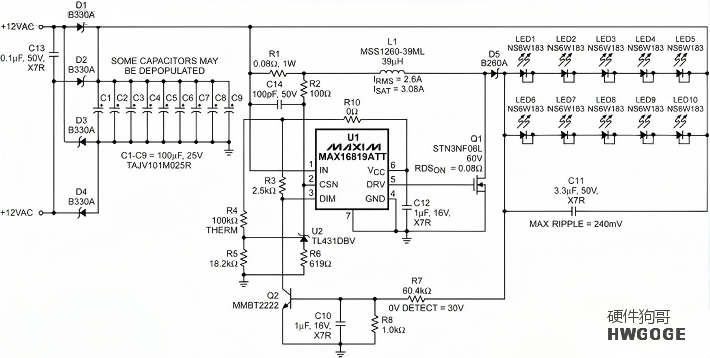

方案三：基于MAX16819的寬輸入驅動方案 (Buck-Boost)
此方案適用于AR111型LED燈，采用2并5串（5S2P）的LED陣列，由12V AC電源供電。
電路工作原理分析：
核心控制器： 電路核心是MAX16819芯片，它工作在Buck-Boost（升降壓）模式，能夠靈活地處理輸入電壓，為每串LED提供穩定的500mA驅動電流。
輸入與整流： 輸入電壓為12V AC。由肖特基二極管D1至D4構成全波整流電路，將交流電轉換為直流。
電流匹配： 對于并聯的LED燈串，需要注意電流分配的均勻性。通過精確控制每串LED的數量和選用Vf值匹配度好的LED，可以將電流差異降至最小。
方案四：基于TNY279的反激式開關電源方案 (帶PFC)
本設計采用Power Integrations公司的TNY279芯片，構建一個功能完備的高性能反激式開關電源。
電路模塊分析：
核心控制器 (TNY279)： 該芯片高度集成，內部包含一個700V高壓MOSFET和完整的電源控制器。它采用簡單的開/關控制方式，并內置了振蕩器、過熱保護、電流限流、自動重啟等多種保護功能。
輸入整流濾波電路：
EMI濾波： 由C1, C2, L1, L2組成的π型濾波器，用于抑制電磁干擾，確保產品符合EMC標準。
填谷式PFC電路： 由D1-D3, C3, C4, R3組成，用于被動式地改善功率因數（PFC），減少對電網的諧波污染。
整流與主濾波： 交流電經整流橋后，由主濾波電容平滑成高壓直流，為變壓器初級供電。
高頻變壓器與鉗位電路： TNY279驅動變壓器初級繞組。由D4, C5, R6組成的RCD鉗位電路，用于吸收MOSFET關斷時因漏感產生的電壓尖峰，保護芯片免受損壞。

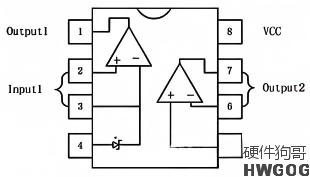

恒流恒壓反饋電路 (NCS1002)： 次級采用恒流/恒壓雙環控制。NCS1002是一款精密的次級端控制器，通過檢測輸出電壓和LED平均電流，與內部基準比較后，驅動光耦將誤差信號反饋到TNY279的使能引腳，從而精確調節開關狀態，實現高精度的恒壓和恒流輸出。
方案五：基于LTC3783的寬范圍升降壓驅動方案
當輸入電壓范圍很寬，既可能高于也可能低于LED串的總電壓時，就需要采用升降壓（Buck-Boost）變換器。
電路特點與分析：
核心芯片： LTC3783是一款高性能的同步四開關升降壓控制器。
寬范圍工作能力： 在本例中，輸入電壓范圍為9V36V，而LED串的總電壓范圍為18V37V。無論輸入電壓是高于、等于還是低于輸出電壓，電路都能無縫切換，穩定工作。
極高效率： 由于采用同步整流技術，該方案效率非常高。在VIN=14.4V, Vo=36V, Io=1.5A（輸出功率54W）的條件下，效率可達93%。
靈活配置：
開關頻率： 可由FREQ引腳上的電阻R5在200kHz至600kHz之間設定。
過壓保護： 由R7和R8組成的分壓器設定輸出過壓保護點。
電流感測： R4作為檢流電阻，用于感測并精確控制流過LED的電流。

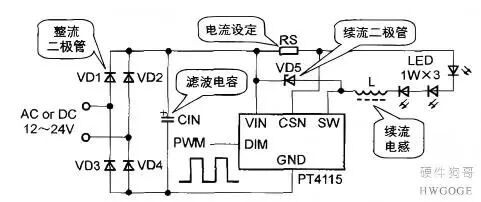

方案六：基于PT4115的交直流通用降壓恒流驅動方案 (Buck)
這個方案采用了在低壓LED驅動領域非常流行且性價比極高的PT4115芯片，構建一個高效、穩定且功能靈活的降壓型（Buck）恒流驅動器。其最突出的特點是支持寬電壓范圍輸入（如12~24V）并且能夠交直流兩用，這使其非常適合用于MR16/MR11等低壓射燈燈杯、車載照明、景觀燈以及其他低壓直流供電的照明場合。
電路特點與分析：
輸入與整流:電路支持12V至24V的寬范圍電源輸入。
由VD1至VD4組成的橋式整流電路在這里承擔著雙重任務：當輸入為交流電（AC）時，它將其整流為脈動的直流電。當輸入為直流電（DC）時，它起到防反接保護作用。
無論直流電源的極性如何連接，它都能保證后續電路獲得正確的極性供電，大大增強了應用的便利性和安全性。
降壓恒流轉換:這是電路的核心部分，由PT4115芯片、續流二極管VD5和儲能電感L共同構成一個典型的Buck變換器。
PT4115內部集成了一個高頻開關MOSFET。當MOSFET導通時，電流從輸入端流經RS、LED燈串和電感L，為LED供電的同時在電感L中儲存能量。
當內部MOSFET關斷時，電感L中儲存的能量通過續流二極管VD5和LED燈串構成的回路繼續釋放，保證了流過LED的電流不會中斷。由于工作在100kHz左右的高頻狀態，VD5通常選用正向壓降小、反向恢復速度快的肖特基二極管，以提高整體效率。
通過這樣高頻率的“開”與“關”，芯片將較高的輸入直流電壓“斬波”降壓，并轉換為驅動LED所需的恒定電流。
電流設定與反饋 :電阻RS是電流取樣電阻，其阻值大小直接決定了LED的驅動電流。PT4115通過CSN引腳實時監測RS上的電壓降（基準電壓為0.1V），一旦檢測到電流偏離設定值，就會通過內部的PWM控制邏輯調整開關MOSFET的占空比，從而將輸出電流精確地恒定在設定值上。輸出電流的計算公式為：I_LED = 0.1V / RS。
調光功能 (Dimming Function):芯片的DIM引腳提供了非常靈活的調光功能。可以向此引腳輸入一個PWM信號來調節LED的平均亮度，也可以輸入一個直流電壓進行線性調光。此外，該引腳還可以外接熱敏電阻（NTC）來實現LED的過溫保護功能。如果不需要使用調光或保護功能，將此引腳懸空即可。
