ACS Energy Letters：揭示高濃電解質中極限電流的電導驅動原因

【研究背景】

下一代電解質材料必須能夠承受高電流密度，以實現快速充放電速率，這對于提高電池性能至關重要。電解質的研究通常側重于最大限度地提高離子電導率。然而，電解質的性能取決于電流通過時自然形成的鹽濃度梯度的大小。這些梯度的大小不僅取決于電導率，還取決于其他傳輸和熱力學參數：遷移率、擴散系數和鹽活度系數。濃度梯度的影響最早由亨利·桑德于1901年指出。在電池中，電鍍電極處氫氣泡的形成被正確地解釋為鹽耗盡的標志，即電極附近缺乏工作離子。當工作離子濃度在任一電極處接近0時的電流密度即為極限電流。在實際應用中，極限電流對通過電池的施加電流設定了上限，因?yàn)楫?dāng)施加電流超過極限電流時，會出現電壓曲線發散的情況。極限電流因此是電解質優化的一個強有力的指標。在簡化模型中，假設傳輸參數與濃度無關，濃度分布呈線性；實際中這些參數均與濃度相關，導致分布非線性，但整體定性趨勢一致。稀溶液條件下，極限電流隨濃度升高而增大；而在濃溶液區，受溶解度限制，極限電流隨濃度升高而減小，呈非單調變化。

【工作簡介】

在此，斯坦福同步輻射光源實驗室Christopher J. Takacs（通訊作者）團隊利用原位X 射線透射成像技術，測量了鋰-銦對稱電池中聚合物電解質在超過限制電流時的時空鹽濃度分布。通過濃度分布的測量，能夠繪制出包含歐姆分量在內的時空電位分布。正極電導率的急劇下降導致電位差的增大，而非熱力學溶解度極限。這一現象是由電導率定的，并且與維持濃度梯度相關的過電位有關。相關成果以“Conductivity-Driven Origin of the Limiting Current in Concentrated Electrolytes”為題發表在《ACS Energy Letters》上。

【研究內容】

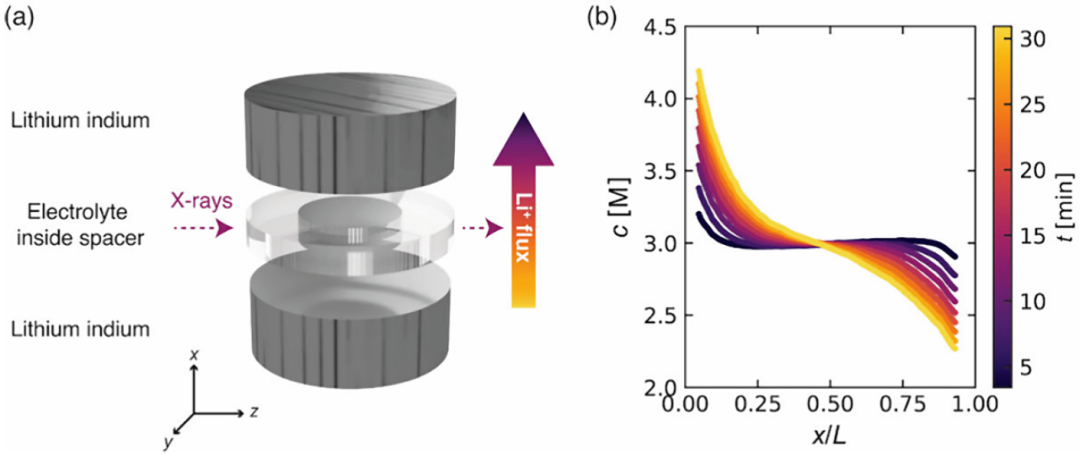

圖1. X 射線透射成像裝置示意圖。

本研究中所考察的聚合物電解質由聚氧化乙烯（PEO）與雙（三氟甲烷磺酰）亞胺鋰（LiTFSI）鹽混合而成。電解質中LiTFSI 的平均濃度以摩爾濃度c_avg或摩爾比r_avg=[Li⁺]/[ethylene 表示。作者研究了在c_avg=2.98 M (r_avg=0.20的 PEO/LiTFSI電解液中的一個電池，施加的電流密度為1.18 mA cm^-2。根據參考文獻12中實驗報告的極限電流，所施加的電流是極限電流的2.1倍。原位電池的示意圖如圖1a 所示。恒流步驟持續了32.3分鐘，此時測量到的電池電壓已升至截止電壓。此時關閉電流，電池在開路條件下松弛。圖1b 展示了在極化步驟期間電解質中鹽濃度隨時間變化的X 射線成像測量結果。在t = 3.4 分鐘的首次測量中，整個電池的濃度分布基本平坦，濃度為c=2.98 M，而濃度變化僅集中在靠近電極的位置，即x/L=0和x/L=1附近。然而，在t=30.9分鐘的最后一次測量時，整個電池內都出現了明顯的濃度梯度。在x/L=0附近，鹽濃度超過c=4.2 M，而在x/L =1附近則降至c =2.3 M以下。此時觀察到梯度的不對稱性，靠近剝離電極處的斜率明顯更陡。對于后續所有0≤x/L≤1范圍內的分析，作者使用Python中的Univariate Spline包，通過三次樣條插值將測量的c（x,t）數據外推至邊緣。

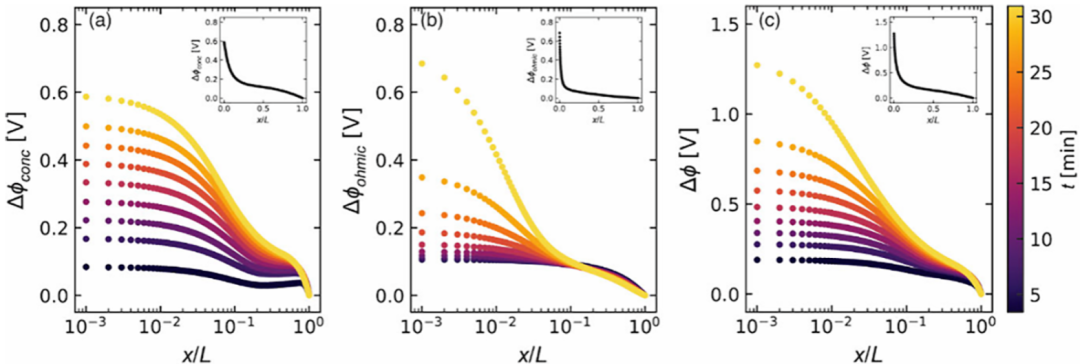

圖2. 在PEO/LiTFSI中，電流i=1.18 mA cm^-2時，局部濃差極化過電位Δ?conc，（b）歐姆壓降Δ?_ohmic以及電解質總電位降Δ?與電池位置（x/L）和時間的關系。

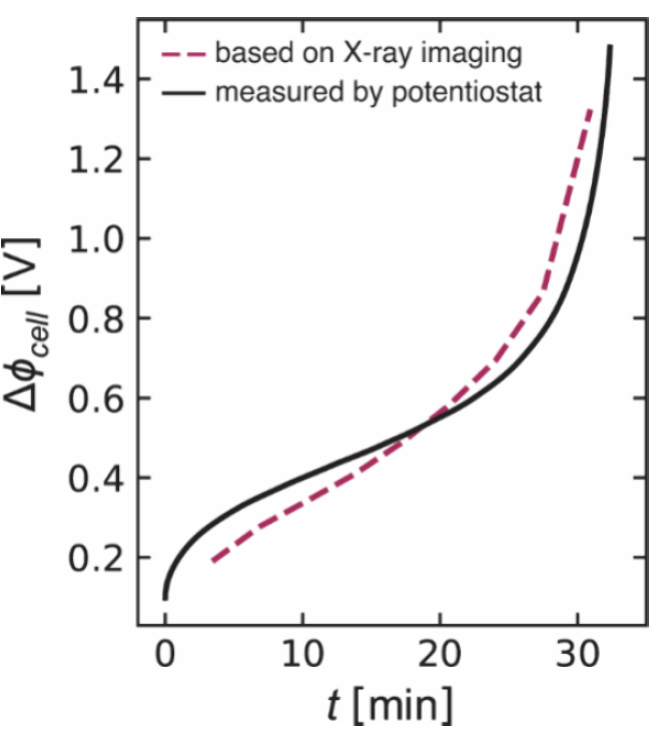

圖3. 電解質中隨時間變化的電位差Δ?。

在圖2中，作者使用x/L 的對數作為橫坐標，因?yàn)殡娢坏拇蟛糠诛@著變化都局限于x/L 值在0 到 0.1 之間的狹窄范圍內。圖2中的插圖展示了在最終時間點獲得的感興趣的電位（Δ?_conc、Δ?_ohmic 和 Δ?）隨x/L 的變化關系，采用的是線性圖。這些圖與圖1c 中所描繪的線性關系大不相同。圖2中觀察到的非線性反映了熱力學和傳輸參數對濃度的依賴性。

圖3中的虛線表示由時空濃度數據得出的電池電勢Δ?cell 隨時間的變化情況。作者還用實線繪制了通過恒電位儀測量得到的電池電勢Δ?_exp。將圖3中恒電位數據與基于原位c（x,t）數據的預測結果之間的吻合視為對作者分析時空濃度分布方法的有力驗證。他們可以將Δ?_cell 的時間依賴性分解為其可加貢獻Δ?cell（歐姆項）和Δ?_cell（濃度項），其結果如圖4a所示。在所有時間點上，Δ?_cell，濃度逐漸增加。在早期階段（t<4 分鐘）主要由Δ?_cell（歐姆）主導，因?yàn)樾纬蓾舛忍荻刃枰欢ǖ臅r(shí)間。在4<t<25分鐘的時間窗口內，主要由Δ?_cell（濃度）主導。然而，在t= 27.5分鐘時，出現了一個明顯的上升，即Δ?cell（歐姆），并且在t =29分鐘時超過了Δ?_cell（濃度）。這表明當超過極限電流時，歐姆貢獻導致了作者在濃聚合物電解質中觀察到的電壓偏差。為了進一步說明這一點，作者在圖4b 中展示了剝離電極處電解質電導率的時間依賴性。κ隨時間的衰減是觀察到極限電流行為的原因。在平衡條件下，聚氧化乙烯（PEO）/雙（三氟甲烷磺酰）亞胺鋰（LiTFSI）混合物在90°C 時表現出復雜的行為，該溫度遠高于純PEO 的結晶熔點。通過光學顯微鏡和差示掃描量熱法（DSC）觀察到，在濃度高于c =3.62 M時，這些混合物中存在結晶復合物。可能形成EO:Li 比例1、3：1和6:1的結晶復合物。X射線成像數據未顯示在極化過中有晶體形成的跡象。也許在作者的極化實驗中，成核障礙阻止了晶體的形成。電解質中所能支持的電流受到極限電流的限制，極限電流被定義為電池電壓發散時的電流。由于電極處離子耗盡而導致極限電流的原理已得到充分證實。相比之下，高濃度極限下極限電流的起源仍有待確定。此前大多數對此現象的解釋都假定電壓發散是由于在剝離電極處鹽濃度接近溶解度極限所致。

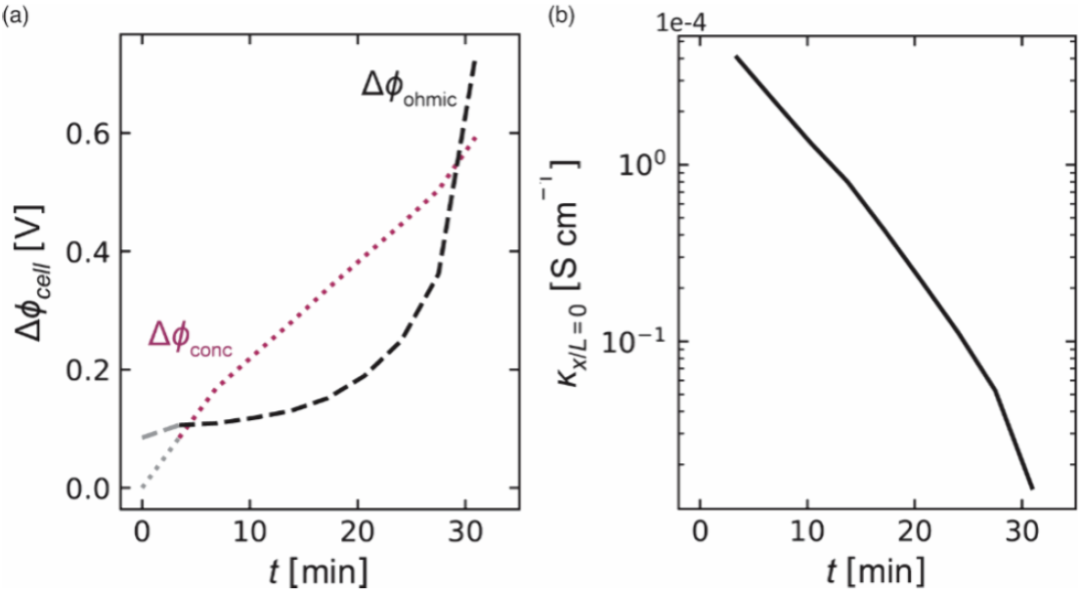

圖4. 隨時間變化的濃度極化過電位Δ?cell。

【工作總結】

作者認為，原位測量濃度梯度對揭示極限電流行為至關重要，而多數高濃度電解質研究未涉及此點。實驗采用高濃度PEO/LiTFSI電解質，通過原位X射線成像測量超極限電流下的濃度梯度，測得的電池電位與基于濃度梯度的計算值定量一致。電壓發散并非源于溶解度效應引起的濃度過電位發散，而是由剝離電極附近電導率急劇下降導致的歐姆項發散主導。該方法成功解耦了歐姆項與濃度項，確立了電導率在電位增大中的主導作用。高濃度電解質雖在鋰金屬、高壓、鋰硫等體系中表現出優異性能，但本工作揭示的摩擦效應為突破下一代電解質材料瓶頸提供了新的設計原則。

【文獻信息】

Emily E. Abdo, Sarah A. Hesse, Alexander V. Dudchenko, Ross J. Arthur, Christopher J. Takacs,* Nitash P. Balsara*. Conductivity-Driven Origin of the Limiting Current in Concentrated Electrolytes, ACS Energy Letters, 2026, https://doi.org/10.1021/acsenergylett.6c00220.
