拖出去槍斃！這DFM問題也太多了，回顧10前年對某產品PCBA的DFM問題匯總

突然翻出10年前針對某產品匯總的PCBA的DFM問題匯總，現在回頭看以前的產品真問題一大堆，每次生產制造就像救火一樣，唯有從源頭徹底解決，才能保證產品的生產質量效率和成本的并行優化。

1.插針孔徑過小，需加大

P5位號的5P排線座封裝孔徑過小（32MIL），需改為35mil孔徑。當廠家在制造時候，非常容易導致排線座難以裝配，甚至無法裝配。

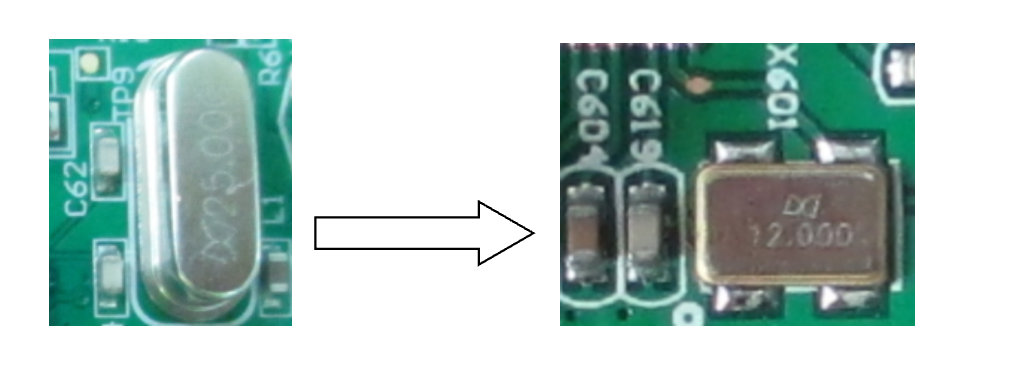

2.更換晶振封裝，增加測試點

Y1位號的25M晶振封裝需改為貼片SMD5032封裝，同時增加測試點

一、減少插件料，提高加工質量和效率。該晶振在用烙鐵后焊的時候，非常容易導致晶振引腳和邊上的電容連錫短路;

二、現所有晶振均改為貼片，利于采購，同時質量更可靠。

3.統一改為22pF匹配電容

公司產品的無源晶振一般是按22pF匹配電容進行訂制，同時實測發現使用22pF精度上要優于12pF,建議統一改成22pF,利于物料的統一。

4、優化燒錄口孔位

J1位號的4P孔位孔徑較大（40mil），需改為32mil，因為是使用排針懟進去接觸燒錄程序，需改小為32mil，以便于給AT24C02在線燒錄程序時接觸正常，否則容易在燒錄過程中接觸不良，影響生產效率

5、優化0402焊盤內距

部分0402焊盤內距需由0.55MM需改為0.4MM。

0.55mm間距較寬，容易引起立碑假焊。

6、U6內存封裝絲印外框需進行調整
