高壓超結（HV SJ）MOSFET技術是一種先進的半導體架構，旨在克服傳統晶體管在高功率應用中的效率限制。該技術使器件能夠承受極高電壓——通常在400V到900V之間——同時保持極低的內部電阻。其主要功能是在復雜電子系統中充當高速、高效開關。
該技術的具體目標是最小化導通狀態電阻（RDS（開）），從而減少傳導過程中的能量損失，并提升能源效率。這使得開發更緊湊、低功耗的電源、電動汽車充電器和太陽能逆變器成為可能。此外，它還旨在提升切換速度;由于其減少的柵極電荷，它能夠快速切換，這對現代高頻電子設備至關重要。
最大化效率與性能

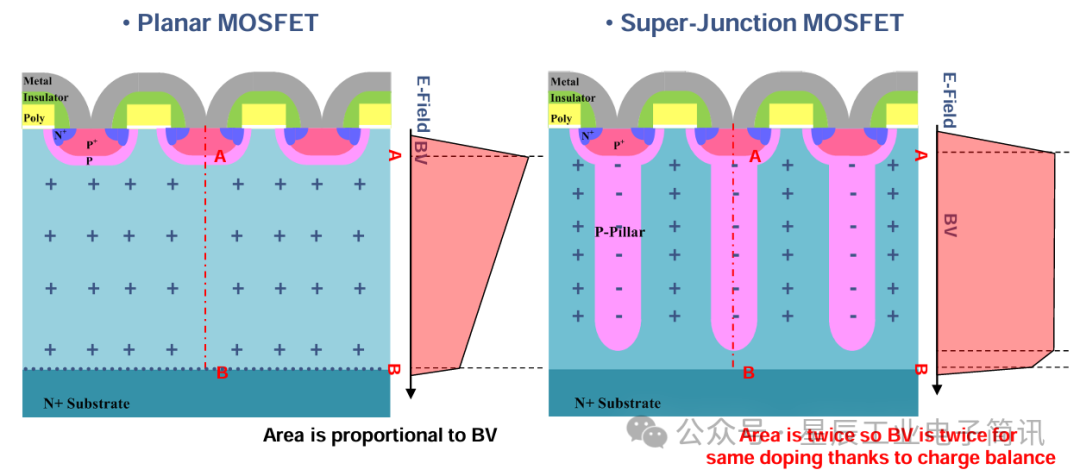

HV SJ MOSFET技術代表了一項結構創新，優化了擊穿電壓與導通電阻RDS（on）之間的關系。高壓功率器件傳統上需要厚的漂移層來承受電壓——這可能導致更高的電阻——而SJ技術則利用電荷平衡機制繞過了這一限制。通過并聯地交替高摻雜的垂直P和N列，電荷實際上相互抵消。這使得器件能夠保持較高擊穿電壓，同時通過更重摻雜的導通路徑顯著降低內阻。通過使電流流動的N區的摻雜水平提高為高性能應用優化。這轉化為傳導過程中產生的熱量極少，顯著提升了系統的整體能效。
由于其結構效率，SJ技術在緊湊的芯片尺寸內實現了低電阻。這種設計導致寄生電容更低，柵極電荷（Qg），使晶體管能夠高精度且高速地在“開”和“關”狀態之間切換。因此，開關損耗被最小化，這對現代高頻電力電子設備的性能至關重要。
總之，通過利用電荷均衡推動硅的實用極限，HV SJ MOSFET技術同時降低導電損耗并提升切換速度。這種組合帶來了更高的功率密度和卓越的熱管理能力，使其成為當今最要求高效率能源系統的必備解決方案。

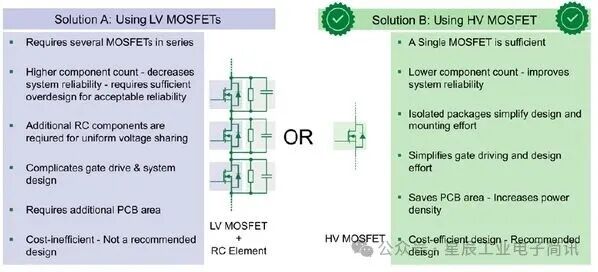

高功率應用
HV SJ MOSFET技術是高功率應用開發的關鍵驅動力，使得構建更穩健高效的復雜電子系統成為可能。讓我們來看看其中的幾個：
服務器和電信電源

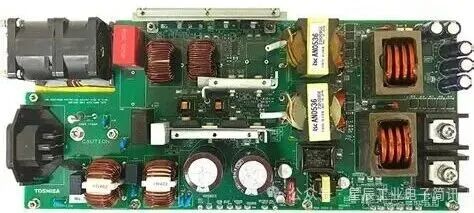

現代數據中心要求極高的效率以降低運營成本和冷卻需求。高壓SJ MOSFET使電源在初級開關階段能夠最小化導通損耗。其高功率密度使開關模式電源（SMPS）更為緊湊，最大化每機架單元可用的計算能力。
電動汽車（EV）充電站
在追求超快充電的競賽中，效率至關重要，以防止過熱。超級接點技術被用于充電樁的直流-直流轉換階段。通過減少總柵電荷（Qg），這些MOSFET允許更高的開關頻率，從而減少電感和電容等被動元件的尺寸，從而實現更小更可靠的充電硬件。
可再生能源逆變器

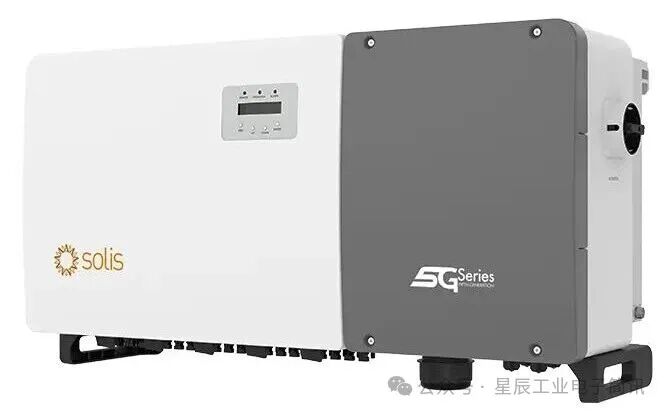

太陽能和風能系統依賴于直流電向交流電的精確轉換。高壓SJ MOSFET通過確保更高比例的收集能量到達電網，提升了太陽能微逆變器和串式逆變器的性能。其堅固的設計能夠應對戶外能源環境中典型的高壓瞬態，同時保持峰值轉換效率。
工業電機驅動
工業自動化需要能夠承受高感性負載且可靠性高的設備。低RDS（on）SJ MOSFET顯著減少了電機驅動逆變器散熱，通常簡化了熱管理系統（散熱片）。這對于先進、高效工廠機器人和重型機械的發展至關重要。
設計中的技術挑戰
盡管有其優勢，實施超級節技術仍面臨重大技術難題。主要挑戰在于制造深、窄且完美平衡垂直P柱所需的復雜制造工藝，通常通過多次外延增長步驟或深溝槽填充實現。N區和P區間的任何電荷失衡都可能導致擊穿電壓大幅降低，因此嚴格的過程控制變得不可或缺。

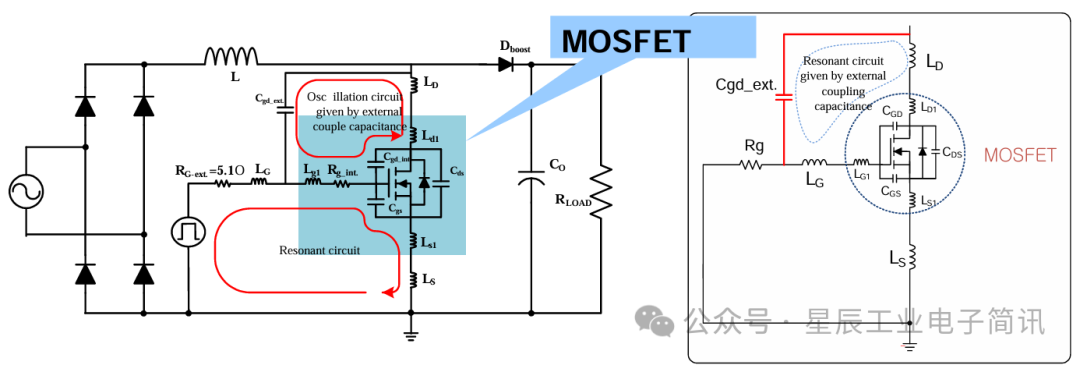

此外，管理高dv/dt和di/dt切換速率至關重要，因為快速的轉變速度可能引發不必要的電磁干擾（EMI）和電壓振蕩。為了降低EMI和振蕩的風險，工程師采用了多種先進的設計策略。主動柵極驅動器常用于精確調節開關速度，而優化的外部柵極電阻（Rg）幫助抑制寄生振鈴。
結合嚴格的PCB布局優化以最小化寄生電感以及戰略性使用RC緩沖電路，這些技術確保即使在HV SJ MOSFET典型的超高速躍遷速率下也能穩定運行。
需要注意的事項
總之，高壓超級結MOSFET技術代表了電力電子領域的一次決定性飛躍，有效克服了傳統平面結構的效率障礙。通過利用電荷平衡機制，該技術實現了低導通電阻與超高速開關速度的最佳協同。
雖然這帶來了特定的設計和制造挑戰，如電磁干擾管理和復雜制造，但先進的柵極驅動和優化布局的實施成功緩解了這些障礙。歸根結底，高壓SJ MOSFET仍是下一代高密度、節能系統開發不可或缺的基石，包括從電動汽車基礎設施到可再生能源及其他領域。
來源：星辰工業電子簡訊
