一種新型無鉛壓電薄膜可助力MEMS器件更高效地從環境振動中收集能量。研究人員通過在鐵酸鉍（BFO）材料中摻雜少量錳（Mn）元素，并優化硅襯底上薄膜生長工藝，制備出壓電性能優異、介電損耗低、器件級性能顯著改善的新材料。研究人員將該無鉛壓電薄膜集成至MEMS振動能量收集器中，相較于早期未摻雜錳元素的器件，其機電耦合性能得到顯著提升。這一研究突破為開發小型化、高效率、環保無鉛的自供電微系統提供了一條可行的技術路線。
壓電MEMS技術目前已應用于微型傳感器、執行器與能量收集器，但材料瓶頸仍制約其性能提升。鋯鈦酸鉛（PZT）薄膜具有強壓電效應，而氮化鋁（AlN）薄膜則兼具低介電常數與高品質因數；然而二者均無法完全滿足密集傳感器陣列及人工智能（AI）賦能系統對高靈敏度、超小型、綠色環保MEMS器件日益增長的需求。鐵酸鉍是極具潛力的無鉛替代材料，但提升其在硅基襯底上的性能依然面臨重重困難——這是因為生長于硅基底之上的薄膜所承受的是拉伸應變，而非在氧化物單晶襯底上常見的、且已被廣泛研究的壓縮應變。針對以上難題，目前亟需開展與硅基MEMS平臺兼容的高性能無鉛壓電薄膜制備研究。
據麥姆斯咨詢報道，近日，日本大阪公立大學和大阪產業技術研究所在Microsystems & Nanoengineering期刊上發表了題為“Enhanced electromechanical coupling in piezoelectric MEMS vibration energy harvesters via strain-induced phase transition in Mn-doped bismuth ferrite epitaxial films”的論文。該研究表明，在硅襯底上外延生長的錳摻雜鐵酸鉍薄膜能夠發生由應變誘導的相變，即從菱方相向單斜相轉變。這種相變顯著增強了材料的壓電性能，并提升了基于該薄膜材料制備的MEMS振動能量收集器的性能。

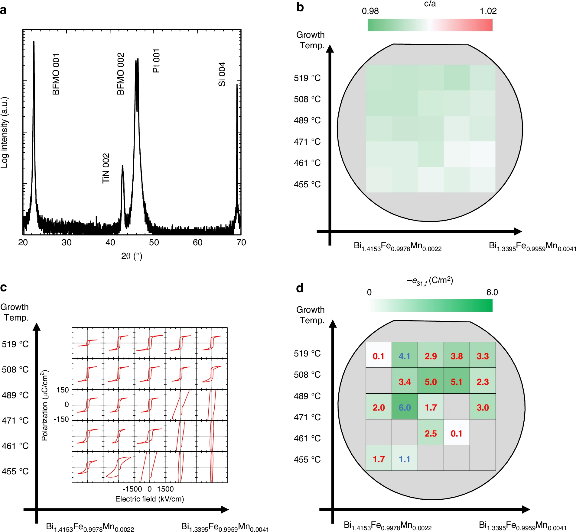

錳摻雜鐵酸鉍薄膜的結構與電學性能圖譜表征
為確定最優薄膜生長工藝條件，研究人員采用了一種雙軸組合濺射方法，在晶圓表面構建可控的溫度與組分梯度結構。隨后對晶體結構、電學響應及壓電性能進行系統性表征。優化后的錳摻雜鐵酸鉍薄膜介電常數約為140，介電損耗約1%，這兩項指標均適用于MEMS相關應用。最重要的是，其有效橫向壓電系數達到?6.0?C/m2，創下了該材料體系迄今為止的最高紀錄。結構分析結果表明，性能提升歸因于硅襯底上應變誘導的相變——菱方相向單斜相轉變。

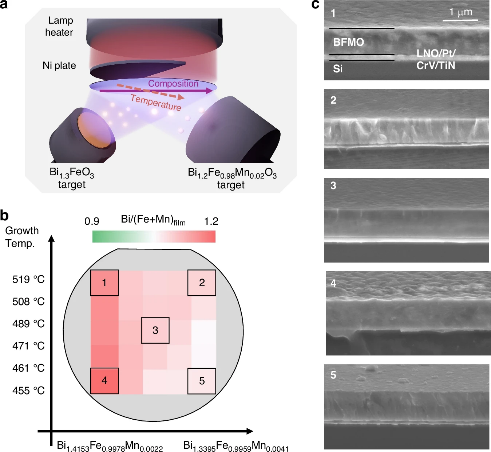

雙軸組合濺射方法及其制備的薄膜情況：（a）組合式射頻（RF）磁控濺射裝置示意圖；（b）2英寸晶圓組分比例分布圖譜；（c）樣品不同位置的截面掃描電鏡（SEM）形貌圖。
將錳摻雜鐵酸鉍薄膜集成到壓電MEMS振動能量收集器之后，新器件實現了0.5%的廣義機電耦合系數（K2），約為同類未摻雜鐵酸鉍器件的5倍。新器件K2Qm值達2.7，接近早期未摻雜鐵酸鉍器件的3倍；在諧振條件下，新器件輸出功率可達理論最大輸出的90%以上。在脈沖激勵下，錳摻雜鐵酸鉍器件阻尼響應快于鐵酸鉍器件，更適用于真實環境中不規則振動下的頻率上轉換應用。

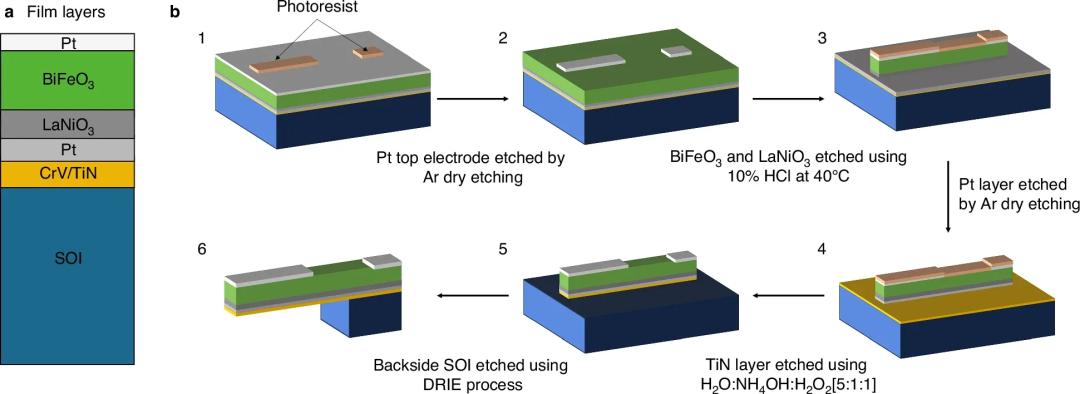

壓電MEMS振動能量收集器結構與制備工藝流程

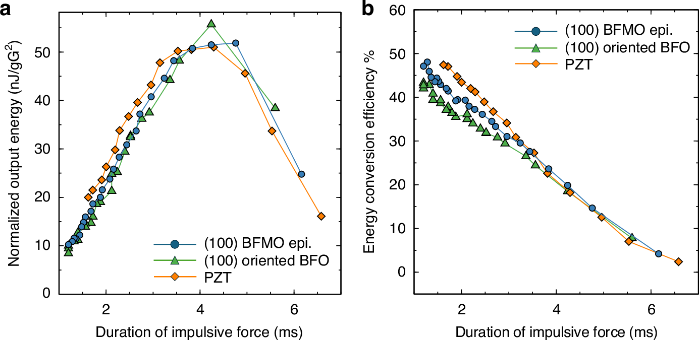

脈沖激勵條件下的壓電MEMS振動能量收集器性能

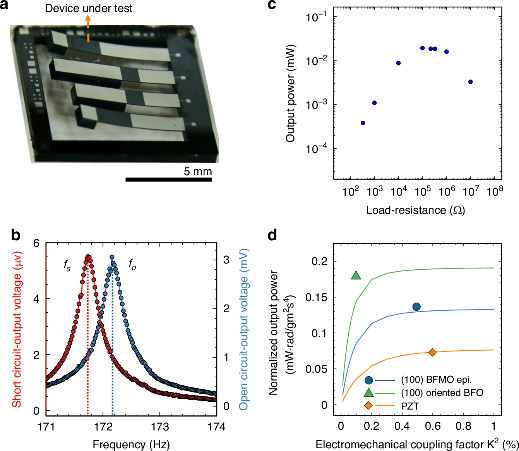

諧波振動條件下的壓電MEMS振動能量收集器性能表征
研究表明，在硅襯底上對相穩定性進行精細調控，能夠直接轉化為MEMS器件性能的提升。研究人員并未局限于孤立地改善某項材料特性，而是將晶體層面的工程設計與器件效率及響應方面的可量化提升緊密聯系起來。這種關聯對于實用型微系統而言尤為重要，因為在這些系統中，制造兼容性、電學特性以及能量轉換功能必須在同一平臺上實現協同運作。
該研究成果可為下一代自供能微系統、緊湊型傳感器及分布式智能電子器件提供技術支撐。該無鉛壓電薄膜兼具優異壓電響應、較低介電常數及硅基工藝兼容性，在弱振動、寬頻、不可預測振動環境中應用價值顯著。研究人員指出，進一步優化MEMS制造工藝，尤其是降低等離子體引起的薄膜損傷，可更好保留材料本征性能。依托該技術路線，有望開辟一條可規?；臄U展路徑，實現尺寸更小、無鉛環保、能量轉換效率更高的壓電MEMS器件的批量化生產。
論文鏈接：
https://www.nature.com/articles/s41378-026-01177-5
