實驗現象及原因分析

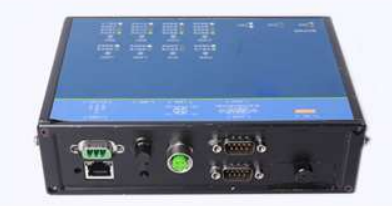

被測試產品圖
1.存在問題：
EMC問題：按照IEC 61000-4-2標準對電源、以太網、CAN-Bus、Wi-Fi天線接口進行±6KV接觸放電時，產品復位導致CAN-Bus通信中斷和信號指示燈出現誤閃爍，不滿足《產品需求書》中靜電試驗要求。
優化方案
整改后效果：
結合該產品結構和電路分析靜電干擾路徑，確認復位信號和指示燈驅動信號的PCB走線易受到靜電干擾，在板子上增加濾波措施，驗證測試可通過±6kV接觸放電試驗。改版后樣機再次測試，±7KV接觸放電試驗性能判據A,完全滿足《產品需求書》中靜電試驗要求。
??狗哥總結
本次整改的成功經驗表明，在應對ESD問題時，除了對接口進行必要的防護（如TVS管）外，關注產品內部敏感信號線（尤其是復位線和控制線）的抗干擾設計同樣至關重要。通過在干擾路徑上增加針對性的濾波措施，能夠有效提高產品整體的ESD抗擾能力，確保產品在實際應用環境中的可靠性。
