SerDes 技術原理與關鍵技術
一、基礎原理
SerDes（Serializer/Deserializer）是高速串行收發核心技術，完成并行→串行（發送正向）、串行→并行（接收反向）的轉換，解決高速互聯的引腳、時序、帶寬與信道損耗問題。
1. 正向傳輸
正向傳輸指從并行數據輸入到高速差分信號輸出的完整鏈路，核心目標：高吞吐、低 ISI、易同步、抗干擾。
1.1 傳輸速率與調制方式
1）傳輸速率
線速率 = 并行位寬 × 并行時鐘頻率，高速 SerDes 以 Gbps 為單位，典型覆蓋 10G/25G/56G/112G。
并行轉串行后，符號速率（波特率）決定物理層帶寬，是調制與編碼的基礎約束。
2）調制方式（電平映射）
調制是將編碼后符號映射為物理電平，決定頻譜效率與抗噪能力。
NRZ（PAM2）：兩電平，1bit / 符號，比特率 = 符號率；適用于≤28Gbps，眼圖張開大、實現簡單。
PAM4：四電平，2bit / 符號，相同符號率下帶寬效率翻倍；適用于 56G/112G，電平間距更小、對噪聲與均衡更敏感。
調制方式直接決定符號率與線速率的關系以及信道設計余量。
1.2 信號編碼
編碼在并串轉換前完成，解決時鐘恢復、直流平衡、誤碼檢測問題：
8b/10b：8bit 映射為 10bit，限制最長連 0 / 連 1，保證足夠跳變沿供CDR 鎖定，直流平衡好，帶冗余檢錯。
64b/66b：64bit 加 2bit 同步頭，開銷更低（≈3%），用于高速以太網 /PCIe，配合擾碼打散長連 0/1。
擾碼 Scrambling：偽隨機化比特流，避免頻譜集中、減少 EMI 與長串穩態。
編碼不改變電平類型，只為可靠傳輸與同步服務。
1.3 信號調制
調制將編碼符號轉為可傳輸?shù)牟罘帜M波形，包含發送端信號調制：
并串轉換 Serializer：高速時鐘將并行數據轉換為串行數據。
DAC/電平驅動：按 NRZ/PAM4 規則輸出對應的差分電平。
發送端預加重/去加重：提前補償信道高頻損耗，抑制碼間干擾。
差分驅動：LVDS/CML 等差分輸出，抗共模干擾、適配 PCB/背板/線纜信道。
調制最終輸出帶預補償?shù)母咚俨罘中盘栠M(jìn)入信道。
2. 反向傳輸
反向傳輸指從信道差分輸入到恢復并行數據輸出，核心是信號復原、時鐘提取、判決解碼。
1）前端放大與均衡
CTLE 連續時間線性均衡：補償信道高頻衰減。
DFE 判決反饋均衡：消除后 cursor ISI，適配 PAM4 多電平判決。
2）時鐘數據恢復 CDR
從數據跳變沿提取符號時鐘，完成最佳采樣點對齊；以 DPLL/相位插值實現頻率捕獲與相位跟蹤，是無單獨時鐘線的 SerDes 同步核心。
3）符號判決與解調
按 NRZ/PAM4 閾值對采樣電平做符號判決，還原比特流。
4）解碼與解擾、串并轉換
解除 8b/10b/64b/66b 與擾碼，恢復原始并行數據，輸出到系統側。
反向傳輸本質是正向鏈路的逆過程加信道損傷補償，實現高速串行信號的可靠還原。
3. 插損補償
在車載 SerDes 高速鏈路設計中，信道插損補償是確保信號完整性的核心技術。高頻信號的衰減會導致信號邊沿變緩、眼圖閉合，并產生碼間干擾，從而增加誤碼率。因此，高速 SerDes 系統需要通過插損補償技術來恢復信號頻譜并提高鏈路可靠性。
插損補償通常通過發送端和接收端均衡協同實現。發送端均衡一般采用前饋均衡技術，通過對信號進行預加重來增強高頻分量，使信號在通過信道后仍能保持較好的頻譜特性。
在接收端，常見的均衡方式包括連續時間線性均衡和判決反饋均衡。連續時間線性均衡位于模擬前端，通過在高頻段提供更高增益來補償信道衰減，但同時會放大噪聲。判決反饋均衡利用已判決數據對當前符號進行補償，主要用于消除后游標碼間干擾，并且不會放大噪聲。
考慮到車載環境中溫度變化、線纜長度和電磁干擾等因素，現代 SerDes 系統通常采用自適應均衡技術，通過鏈路訓練動態調整均衡參數，從而在不同信道條件下保持穩定的傳輸性能，提高高速數據鏈路的可靠性。
二、關鍵技術
1. 安全與冗余
1.1 功能安全
汽車可能面對惡劣的運行環境，溫度范圍從-40℃到 125℃，持續振動，電磁干擾強烈。這些因素使得車載芯片面臨前所未有的硬件失效和系統性失效風險。為確保汽車在嚴苛的運行環境中，即使發生電子電氣系統故障，也能避免造成人身傷害，功能安全（Function Safety, FS）已成為汽車芯片設計的強制準入門檻。常用的功能安全標準有國際標準 ISO 26262 和國標 GB/T 34590。
ISO26262 的核心工具是危害分析與風險評估（Hazard Analysis and Risk Assessment, HARA），產出是汽車安全完整性等級（Automotive Safety Integrity Level, ASIL）。HARA 是一個系統化分析過程，旨在回答三個問題：什么會出錯，有多嚴重，發生的可能性多大。首先，系統梳理所有可能的功能異常及其在特定運行條件下可能導致的危害事件。然后，對每個危害事件，從三個維度進行評估。嚴重度（S）：潛在傷害的嚴重程度，從 S0(AIS0 及 AIS1-6 可能性小于 10%)到S3(AIS5-6 可能性大于 10%)。暴露度（E）：危害事件發生的概率，從 E1(對絕大多數駕駛員小于一年發生一次)到 E4(平均幾乎發生在每次駕駛中)。可控性（C）：駕駛員或其他交通參與者避免傷害的難易程度，從 C0(常規可控)至 C3(少于 90%能夠或者勉強能夠避免傷害)。再次，綜合 S, E, C 三個參數的評定結果，通過標準矩陣確定該危害事件對應的 ASIL 等級，從低到高分為 A, B, C, D。ASILD 代表最高風險等級，要求最嚴格的安全措施。
1.2 熱插拔
在車輛維護或生產過程中，攝像頭或顯示模塊可能在系統上電狀態下連接或斷開，即熱插拔。在車載 SerDes 系統中，PoC（Power over Coax）技術被廣泛使用于攝像頭與系統的連接，PoC 鏈路本身就通過同一根線纜同時傳輸電源和高速數據。熱插拔技術允許系統在不切斷主電源的情況下，安全地連接或斷開外設，不干擾當前活躍數據線上的數據傳輸。典型場景包括：ECU 已上電時插入模塊，車輛震動導致瞬時接觸不良等情況。SerDes 系統必須支持熱插拔。
盡管熱插拔具備諸多優勢，但其在汽車 SerDes 應用中仍面臨若干挑戰，車載 SerDes 工作在高速且復雜的電磁環境下，熱插拔過程主要存在瞬態電壓，靜電放電和造成物理鏈路抖動的風險。硬件設計建議包含輸入保護電路，自動鏈路恢復，電源時序獨立，短路 / 開路容忍等功能。為確保熱插拔過程的穩定性，需參考國際標準如 ISO 11451-2。對于 ESD 放電測試，需要遵循 ISO 10605 標準。對于 PoC 系統的測試，可參考 ISO 7637 標準，其適用范圍包括 8 種瞬態脈沖如拋負載脈沖，要求系統耐受 12V 或 24V 干擾，以確保熱插拔過程的魯棒性。
2. EMC/EMI 抑制
車載芯片的應用場景對電磁兼容性(EMC)提出苛刻的要求。EMC 指元器件能在電磁環境下正常工作。電磁干擾(EMI) 則指元器件正常工作時對外發射的電磁場，系統整機要求將元器件 EMI 抑制到可以接受的程度。為了有效抑制 SerDes高速信號產生的高頻電磁輻射，其內部的鎖相環（PLL）通常會采用展頻時鐘（Spread Spectrum Clock, SSC）技術。同時汽車本身也是電磁干擾源，車載SerDes 的 EMC 問題通常不是單一器件導致，而是“芯片—PCB—連接器—線纜—車身接地”鏈路整體的共模路徑與回流路徑管理問題，需要多層面協同優化，車載 SerDes 的 EMC 測試項與其對應的標準如表 2-1 所示。

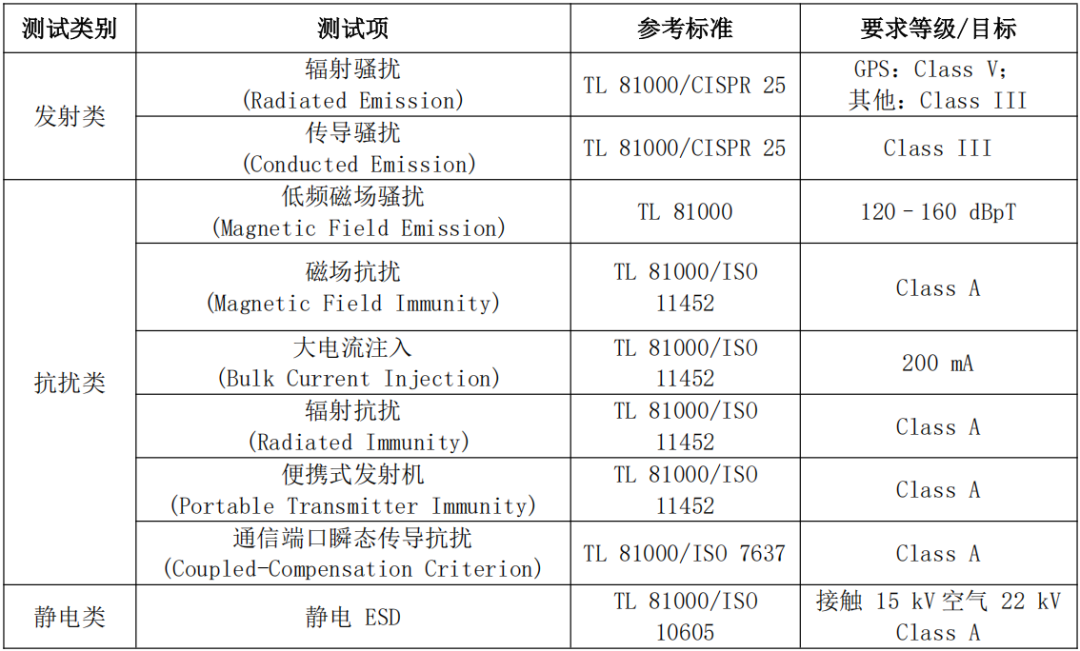

表 2-1 車載 SerDes 的 EMC 測試項與其對應的標準表
3. FEC 的特點與應用場
采用（Forward Error Correction, FEC）技術時，發送端在發送碼元序列中加入差錯控制碼元。接收端利用差錯控制碼元，不僅可以檢測一定數量的錯誤碼元，還可以糾正一定數量的錯誤碼元。常用的 FEC 編碼有 BCH 碼，RS 碼，Turbo 碼，LDPC 碼等。車載 SerDes 領域常采用 RS 碼。
RS 碼以發明人 Reed 和 Solomon 的名字命名，是一種多進制 BCH 碼。RS 碼建立在伽羅華域（Galois Field, GF）之上，通常使用 GF(2m)。如圖 2-1 所示，每個 symbol 由 m bits 表示。發送碼元序列有 k symbols，加入差錯控制碼元序列(n-k) symbols，總共組成 n symbols。該 RS 碼可以檢測(n-k) symbols 錯誤，可以糾正(n-k)/2 symbols 錯誤。
圖 2-1 RS 碼示意圖
RS碼的糾錯單位是symbol，一個symbol中只要有任何bit出錯，整個symbol即被認為出錯。因此，一串連續 bits 錯誤很可能只破壞少數幾個 symbols。所以，RS 碼以相對較低的冗余度，可以高效地糾正長突發錯誤。同時，加入(n-k)symbols 的差錯碼元后，RS 碼在糾正錯誤方面達到了 singleton 界，是理論上的最優碼之一，實現了糾錯能力和編碼效率的平衡。
RS 碼在多個車載 SerDes 協議中得到了應用。例如，HSMT 協議正向鏈路采用RS-FEC(384, 354, 9)，反向鏈路采用 RS-FEC(73, 69, 8)。ASA 協議正向鏈路在G1-G2速率下采用RS-FEC(216, 214, 8)，G3-G5速率下采用RS-FEC(240, 214, 8)，反向鏈路采用 RS-FEC(108, 106, 8)。
4. 自動重傳
在車載 SerDes 系統中，高速數據鏈路需在復雜電磁環境和較長傳輸距離條件下保持低誤碼率。盡管物理層均衡與編碼技術已顯著降低誤碼，但在實際應用中仍不可避免地存在瞬態錯誤，例如電磁干擾、連接器不穩定、電源噪聲及溫度變化引起的信號抖動。因此，僅依賴物理層優化難以完全消除誤碼，系統通常引入自動重傳機制（Automatic Retransmission）以提升可靠性。
自動重傳機制基于 ARQ 思想，在數據傳輸過程中為每個數據幀附加錯誤檢測信息。接收端對數據進行校驗，若檢測到錯誤，則通過反向控制通道向發送端請求重傳，發送端重新發送對應數據幀，從而在有限開銷下有效糾正隨機錯誤并降低系統級誤碼率。
在車載 SerDes 中，該機制通常與 CRC 校驗結合使用。發送端在數據幀中加入 CRC 校驗碼，接收端重新計算并比對，一旦不一致即觸發重傳請求。依托 CRC對隨機錯誤的高檢測能力，可有效保障數據完整性。
系統通常采用高速正向鏈路與低速反向鏈路的雙向結構，其中反向鏈路用于承載控制與重傳請求。為降低對實時性的影響，協議一般采用小數據幀結構并結合流水線處理機制，以減少重傳帶來的延遲。
在視頻顯示應用中，實時性要求較高，因此自動重傳通常采用有限重傳策略，僅對部分錯誤幀進行恢復，以避免鏈路長時間阻塞。同時，在部分場景下允許少量錯誤幀丟棄，以保證畫面連續性。隨著鏈路速率提升至十幾 Gbps 甚至更高，瞬態誤碼影響更加顯著，自動重傳在系統穩定運行中發揮關鍵作用。
總體而言，自動重傳通過與 CRC 和反向鏈路配合，在不顯著增加復雜度的前提下提供有效的錯誤恢復能力，是保障車載高速視頻傳輸可靠性的關鍵機制。
5. 均衡
在在高速串行通信中，信號經過電纜和連接器傳輸時會受到信道損耗影響，尤其是高頻分量衰減明顯，從而導致接收端波形失真并產生碼間干擾（ISI），進而增加誤碼率。因此，車載 SerDes 系統必須采用信道均衡技術進行補償。
均衡的核心是對信號頻率響應進行調整，使信號在通過信道后恢復接近原始形態，從而改善眼圖開度并提高判決可靠性。根據實現位置不同，均衡可分為發送端均衡與接收端均衡。
發送端通常采用預加重（Pre-emphasis）或去加重（De-emphasis）技術，通過增強高頻分量來補償信道衰減。該方法實現簡單、功耗較低，可通過調節驅動電流或脈沖響應實現。
接收端常見均衡技術包括連續時間線性均衡器（CTLE）和判決反饋均衡器（DFE）。CTLE 通過調整模擬放大器的頻率響應提升高頻信號，結構簡單且功耗較低；DFE 則利用歷史判決結果消除碼間干擾，對長尾 ISI 抑制效果更好，但實現復雜度較高。
在實際系統中，通常采用多級均衡結構：發送端預加重進行初步補償，接收端通過 CTLE 與 DFE 進一步恢復信號質量，從而適應長距離鏈路傳輸。
此外，現代 SerDes 普遍支持自適應均衡機制，接收端可根據鏈路狀態動態調整參數，以適應不同線纜長度和環境條件。這一特性在車載應用中尤為重要，因為系統布線和環境差異較大。
隨著數據速率不斷提升，均衡技術在保障信號完整性和系統穩定性方面的重要性持續增強，是高速 SerDes 設計的核心技術之一。
6. 信道編碼
在高速串行通信中，信道編碼通過改善碼流統計特性，滿足時鐘恢復（CDR）、直流平衡（DC Balance）以及跳變密度等要求，是保障穩定傳輸?shù)闹匾夹g(shù)。與均衡側重物理信道補償不同，信道編碼主要通過數據處理優化傳輸特性。
車載 SerDes 中，信道編碼通常需滿足：保證足夠跳變密度以支持 CDR、維持直流平衡避免基線漂移、降低連續相同電平影響，并提供一定的鏈路控制能力。實際系統中主要采用線路編碼與擾碼兩類技術。
1）線路編碼
線路編碼通過映射輸入數據以控制碼流特性，常見方案包括：
8b/10b 編碼：提供良好的 DC 平衡與跳變特性，并通過運行差分控制避免基線漂移，同時支持控制字符，但編碼效率較低（80%）
9b/10b 編碼：在保持類似特性的基礎上提升編碼效率至約 90%，適用于高帶寬場景
64b/66b 編碼：通過少量冗余實現約 97%編碼效率，適合高速鏈路，但需結合擾碼以改善統計特性
2）擾碼（Scrambling）
擾碼通過偽隨機序列對數據進行變換，使碼流接近隨機分布，從而避免長時間連續電平并提高跳變密度。該技術通常基于 LFSR 實現，結構簡單、開銷較低，在接收端通過解擾恢復原始數據。擾碼還可改善頻譜分布，降低電磁干擾。
在采用 AC 耦合的鏈路中，DC Balance 是重要設計因素。8b/10b 和 9b/10b可實現嚴格平衡，而高效編碼方案通常結合擾碼以在統計意義上維持電平平衡，并優化頻譜特性。
總體來看，線路編碼與擾碼協同作用，使車載 SerDes 在高速傳輸條件下仍能保持良好的信號統計特性和穩定的時鐘恢復能力。隨著帶寬需求提升，未來編碼技術將在效率與信號特性之間進一步優化，以支撐更高速的數據互連。
7. 斷點檢測
7.1 技術背景
在智能汽車電子系統中，SerDes 是連接傳感器與域控制器的關鍵鏈路，主要采用同軸線與屏蔽雙絞線兩種方案，二者在阻抗及 TDR 檢測機制上差異顯著。為應對復雜車載環境引發的線纜故障，時域反射技術憑借其非破壞、高精度、可在線檢測等優勢，成為 SerDes 芯片中實現快速定位與識別故障的主流方案。
7.2 同軸線傳輸方案的 TDR 檢測

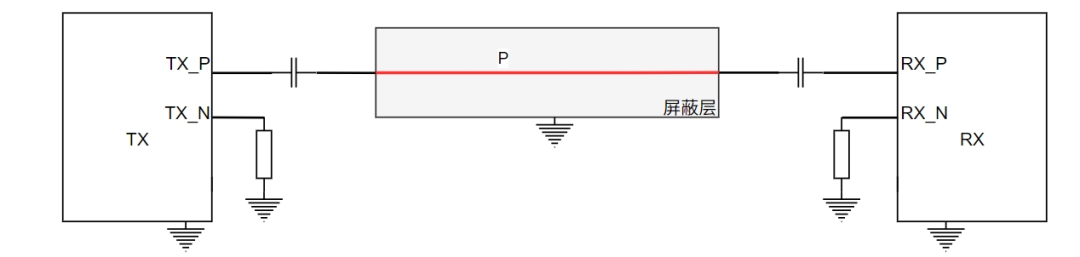

同軸線傳輸方案采用單端信號傳輸方式，其典型架構如圖 2-2 所示：
圖 2-2 同軸線典型架構圖
同軸線傳輸方案采用單端信號傳輸，P 信號經中心導體傳輸，N 信號通過 50Ω電阻接地，外屏蔽層作回流路徑。其特性阻抗為 50Ω，收發端匹配 50Ω電阻。TDR 檢測以單端模式測量中心導體與屏蔽層間的阻抗特性，激勵信號由芯片內置發射器注入 P 端，屏蔽層為參考地。同軸線故障檢測機制如表 2-2 所示：

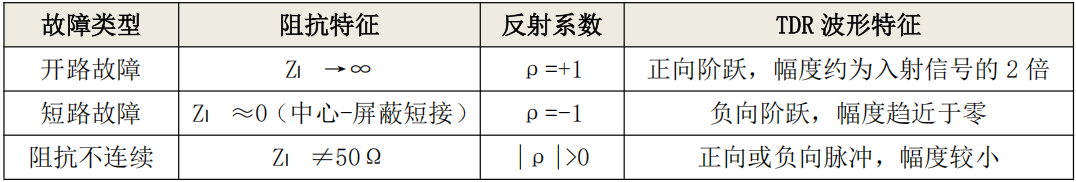

表 2-2 同軸線故障檢測機制
故障定位公式：
其中，v 為信號在同軸線中的傳播速度（典型值約為 0.6c∽0.7c，c 為光速），Δt 為激勵信號與反射信號的時間差。

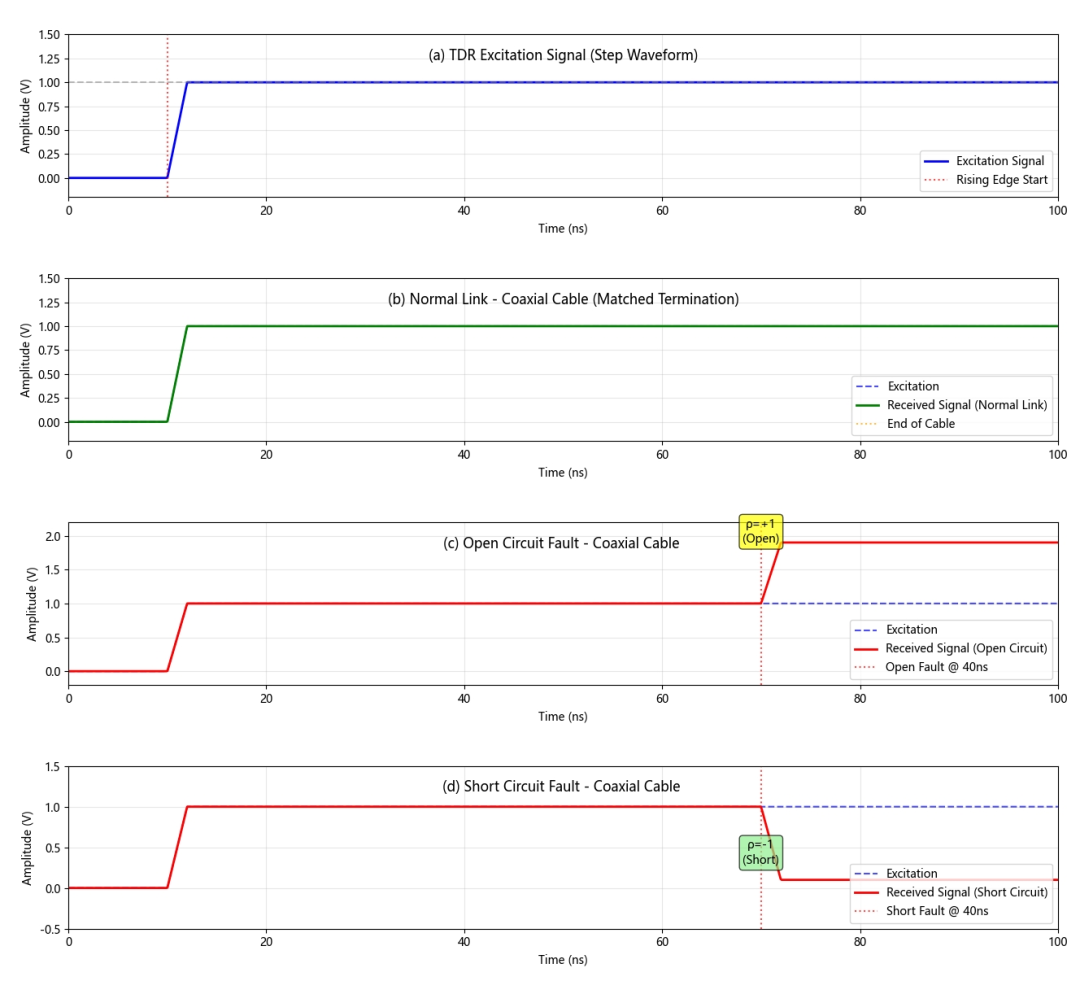

圖 2-3 展示了同軸線傳輸方案中各種故障類型的 TDR 激勵信號和接收波形：
圖 2-3 同軸線典型故障波形
同軸線傳輸方案采用單端信號傳輸，特性阻抗為 50Ω。TDR 檢測時，芯片向中心導體注入階躍激勵信號，通過測量中心導體與屏蔽層間的阻抗變化判斷鏈路狀態。其典型故障反射特征如下：開路呈正向階躍（ρ≈+1），短路呈負向階躍（ρ≈-1），阻抗不連續則出現對應幅度的小反射脈沖。
7.3 屏蔽雙絞線傳輸方案的 TDR 檢測

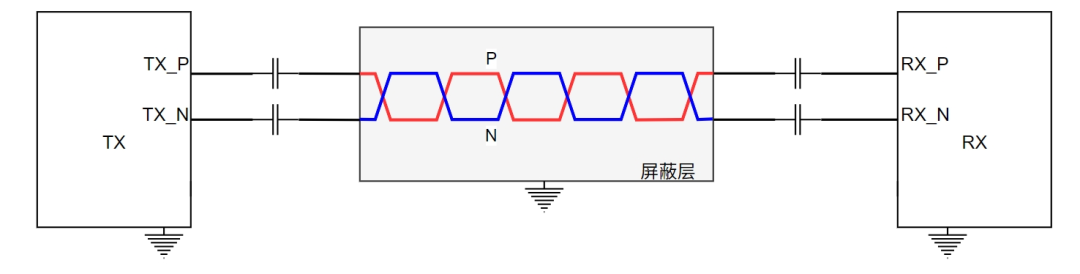

屏蔽雙絞線傳輸方案采用差分信號傳輸方式，其典型架構如圖 2-4 所示：
圖 2-4 屏蔽雙絞線 STP
屏蔽雙絞線（STP）傳輸方案采用差分信號傳輸，P、N 兩路反相信號構成差分對。其特性阻抗為 100Ω，收發兩端需配置 100Ω端接電阻。TDR 檢測采用差分模式，由芯片內置驅動器向 P、N 兩端同時注入差分階躍激勵信號，通過測量P、N 兩端間的差分阻抗變化，實現對鏈路狀態與故障位置的判別，屏蔽雙絞線故障檢測機制如表 2-3 所示。

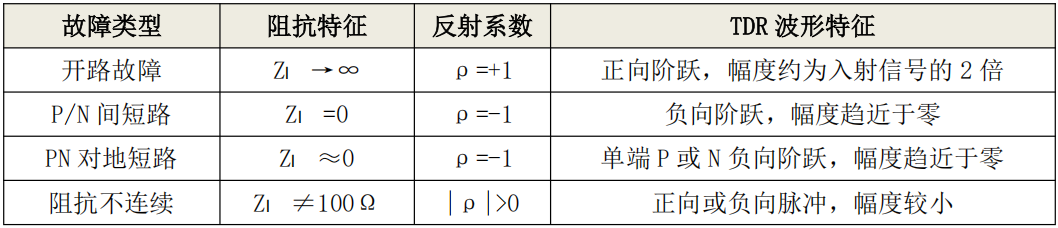

表 2-3 屏蔽雙絞線故障檢測機制
故障定位公式：
其中，v 為信號在 STP 中的傳播速度（典型值約為典型值約為 0.6c ~ 0.7c），Δt 為激勵信號與反射信號的時間差。
7.4 芯片級 TDR 故障檢測實現方案

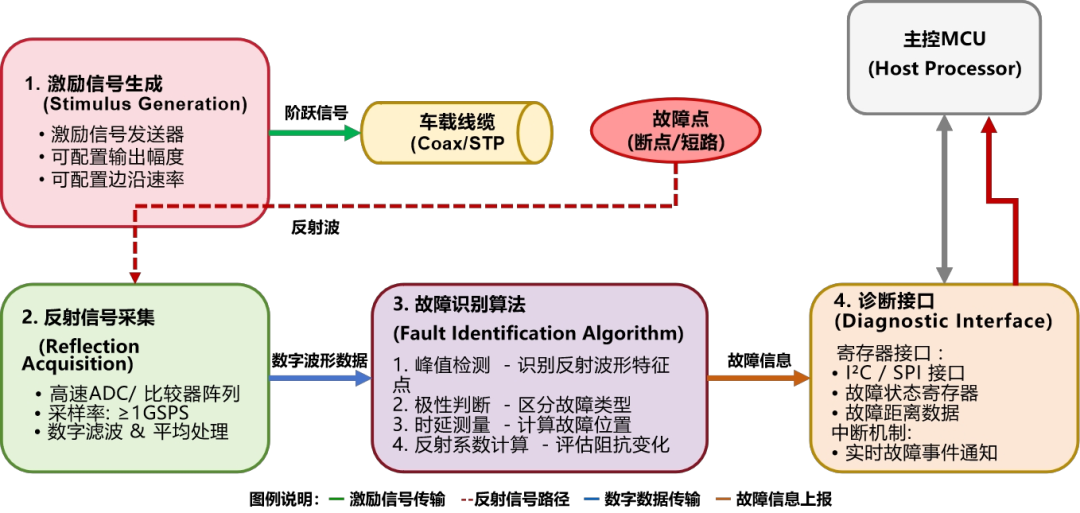

圖 2-5 車載 SerDes 芯片 TDR 概念結構框圖
如圖 2-5 所示現代車載 SerDes 芯片內部集成 TDR 功能，通過以下模塊實現線纜斷點檢測：
1）激勵信號生成：由反向鏈路發送器產生可配置階躍信號；
2）反射信號采集：高速 ADC 采樣反射波形，數字濾波提升信噪比；
3）故障識別算法：通過極性判斷故障類型（開路/短路），依據時延計算位置；
4）診斷接口：支持 I2C/SPI 讀取故障信息，并可通過中斷實時上報。
7.5 典型性能指標

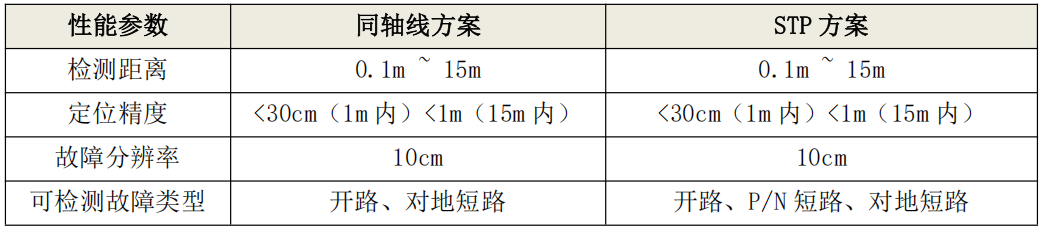

典型性能指標如表 2-4 所示：
表 2-4 典型性能指標

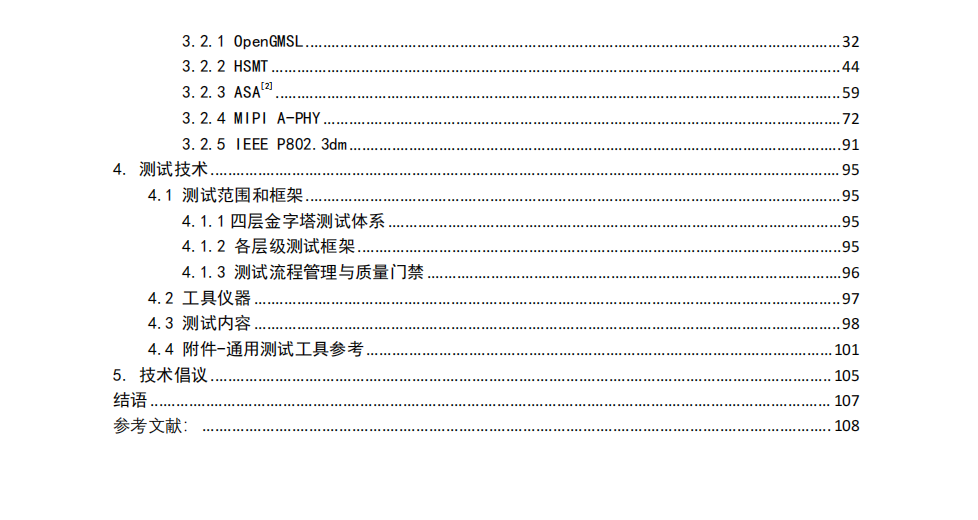

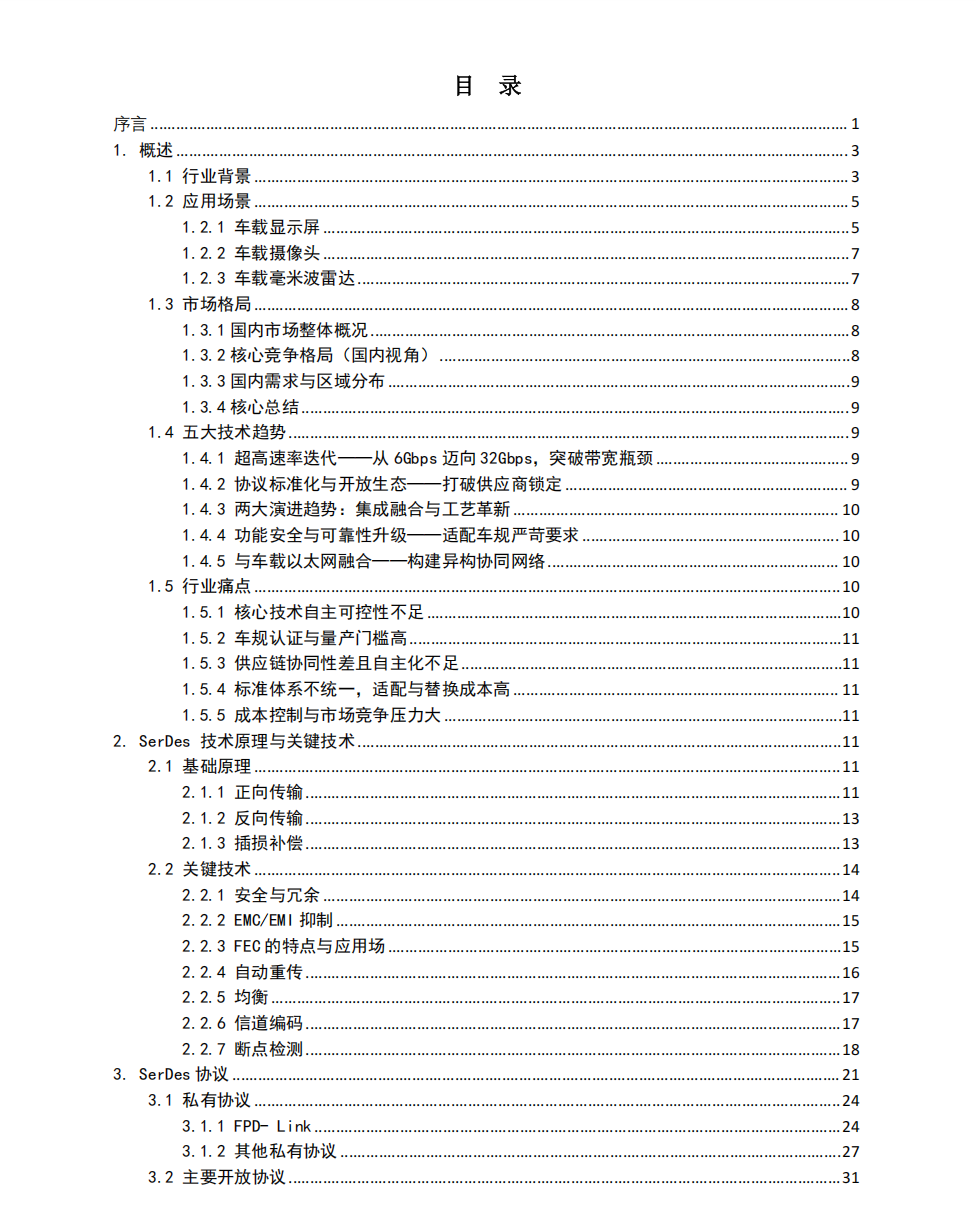

目 錄：
