新型汽車級瞬態抑制二極管可降低 BOM 成本，同時保護 BDU、HVAC 和 PTC 系統中的 GaN/SiC MOSFET 和 IGBT
圖1. TPSMC, TPSMD, TP5.0SMDJ 系列 TVS 二極管
隨著電氣化汽車架構向更高電壓和寬帶隙半導體遷移，GaN/SiC MOSFET 和 IGBT 等功率器件越來越多地受到負載突降、感應開關和其他高能事件造成的嚴重瞬態電壓的影響。傳統的中低壓 TVS 解決方案通常需要將多個器件串聯起來才能達到充分的保護，從而增加了 PCB 面積、復雜性和物料清單（BOM）成本。
新型 TPSMC、TPSMD 和 TP5.0SMDJ 高壓瞬態抑制二極管通過在單個汽車級器件中提供更高的斷態電壓（高達 400 V）和高峰值脈沖功率來應對這一挑戰，使工程師能夠簡化保護方案，同時提高系統效率和耐用性。
主要功能與特色
高斷態電壓（≥400 V）可為高壓汽車電路提供單設備保護
峰值浪涌電流高達 300 A，峰值脈沖功率高達 5 kW，可支持惡劣的瞬態條件
快速響應時間（通常<1 ps）可實現有效的瞬態箝位
符合 AEC-Q101 標準，符合 PPAP 標準，可滿足汽車可靠性要求
DO-214AB（SMC）表面貼裝封裝可最大程度減小 PCB 尺寸并簡化布局
符合 IEC-61000-4-2 ESD 標準（最高 30 kV），提供強大的系統級保護
與多設備保護方法相比，降低了 BOM 成本并減少了組件數量
專為高壓汽車電源系統而設計
TPSMC、TPSMD 和 TP5.0SMDJ 系列是首款專為新興高壓汽車子系統打造的瞬態抑制二極管，使設計人員能夠：
減少串聯所需的 TVS 器件數量
優化低額定值 GaN/SiC MOSFET 或 IGBT 的選擇，以減少傳導損耗
在降低成本的同時提高整體系統效率
“這些高壓瞬態抑制二極管專為下一代汽車電源架構而開發，”Littelfuse 產品營銷總監 Charlie Cai 表示。“通過在 BDU、HVAC 和 PTC 應用中啟用單器件瞬態保護，我們的客戶可以簡化設計、降低 BOM 成本，甚至選擇額定值較低的功率半導體來提高效率和系統性能。”

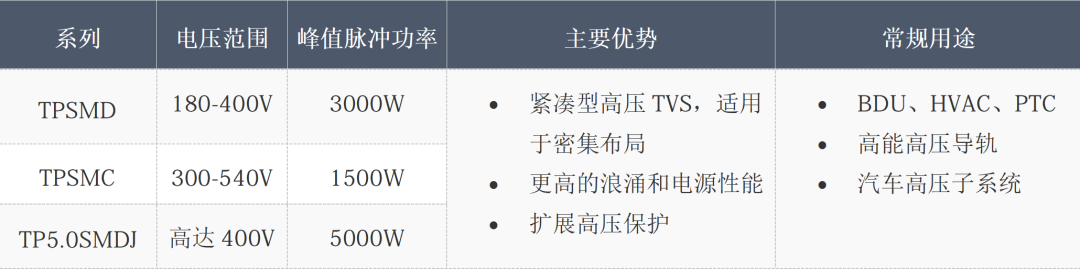

TPSMC、TPSMD 和 TP5.0SMDJ 系列概述
所有系列均提供單向和雙向配置。
市場與應用
汽車電子產品
電池斷路裝置（BDU）
高壓 HVAC 壓縮機
PTC 座艙和電池加熱器
高壓直流配電
常見問答-高壓 TPSMC、TPSMD和TP5.0SMDJ 瞬態抑制二極管
供貨情況
TPSMC、TPSMD 和 TP5.0SMDJ 汽車級系列瞬態抑制二極管提供卷帶封裝，起訂量 3,000 只。通過全球授權的 Littelfuse 經銷商接受樣品請求。如需了解 Littelfuse 授權經銷商名單，請訪問 Littelfuse.com。
更多信息
可通過以下方式查看更多信息：TPSMC, TPSMD 及 TP5.0SMDJ 產品頁面。如需聯系 Charlie Cai 獲得技術支持，請訪問 Littelfuse 網站，或直接與 Charlie 聯系：CCai@littelfuse.com。
