【研究背景】
鋅金屬陽極憑借高理論容量、低成本及儲量?jī)?yōu)勢備受關注。目前，非水體系下的鋅沉積機制尚缺乏深入研究，且電極微觀不均勻性以及表征過程中的采樣不足，仍是制約精準掌握沉積形貌演變的主要挑戰。
【內容簡介】
最近，密歇根大學的Li Yiyang等人開發并利用微電極陣列平臺，系統探究了離子液體電解質中鋅電沉積形態隨電流密度及電荷量（Q）的演變規律。該陣列由60個集成于二氧化硅芯片的相同微電極組成，憑借微電極快速達到擴散限制穩態電流的特性，有效消除了宏觀平面電極在電極/電解質界面處因離子濃度隨時間變化而產生的干擾，避免了低電流密度下的快速極化。
通過對可單獨尋址的微電極施加差異化沉積條件，實現了單芯片高通量映射，并結合截面電子顯微鏡分析，證實了鋅沉積形貌在苔狀、致密及樹枝狀微結構間的動態演變。研究揭示了形貌與庫侖效率（CE）的關聯性：在無添加劑及表面改性的條件下，僅需1.6 mA cm-2的較低電流密度即可誘導生成致密沉積層，使首圈CE達到98–99%，顯著優于水系電解質中實現同類形貌所需的高電流閾值（>10 mA cm-2）。該工作為電沉積形貌的系統化研究提供了一種極具普適性的高通量表征方法。
相關研究成果以“Current-Controlled Zinc Electrodeposition Morphology in Ionic Liquid Electrolytes Using Microelectrode Arrays”為題發表在ACS Nano上。
【結果與討論】

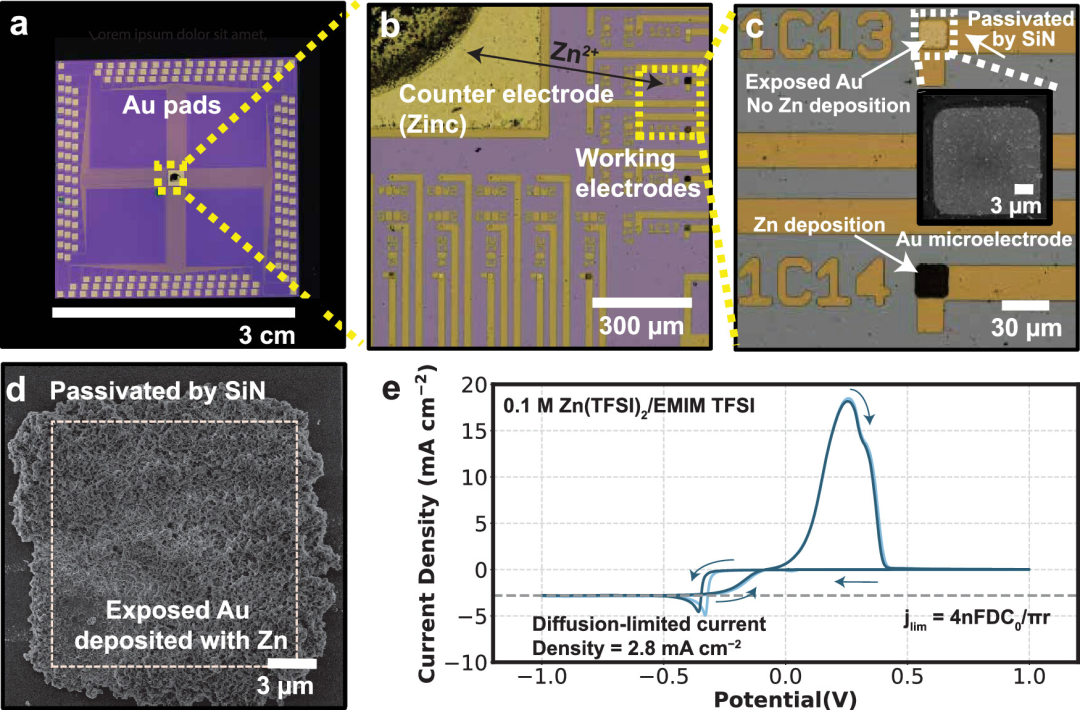

圖1. 用于鋅電沉積的微電極陣列。
本研究采用微加工技術在Si/SiO2基板上構建了包含196個孤立微電極的陣列，電極尺寸分別為3 μm、5 μm和15 μm，并設置2 mm × 2 mm的大型對電極（圖1a、b）。器件以金（Au）為集流體，通過氮化硅鈍化層限定電化學活性區域，使鋅僅在暴露區域沉積（圖1c）。對電極由鋅納米顆粒、PVDF和炭黑組成，電解液為0.1 M Zn(TFSI)2/EMIM TFSI離子液體。光學顯微鏡和SEM結果表明，鋅均勻覆蓋于微電極表面且無越界沉積（圖1c、d），該結構有利于完整觀察沉積形貌。循環伏安測試顯示體系具有良好重復性（圖1e）。陽極掃描呈典型S形曲線，說明體系快速達到擴散限制穩態。根據穩態電流計算得到Zn2?擴散系數為9.6 × 10-8 cm2 s-1，明顯低于水系電解液，表明高黏度離子液體會抑制離子傳輸。陰極掃描出現明顯剝離峰，說明沉積鋅能夠快速溶解。XRD結果顯示對電極中同時存在Zn和ZnO。

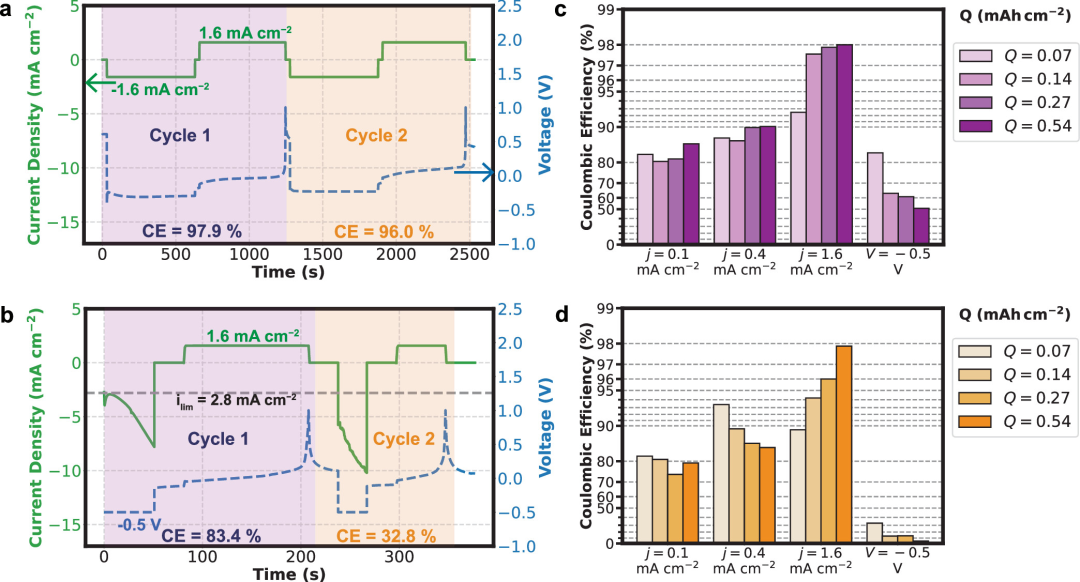

圖2. 不同電流密度和電壓下鋅電沉積的庫侖效率（CE）。
研究進一步通過庫侖效率（CE）評價鋅沉積/剝離的可逆性。在1.6 mA cm-2恒電流條件下，首圈和第二圈CE分別達到97.9%和96.0%（圖2a）。隨后在0.1–1.6 mA cm-2電流密度和0.07–0.54 mAh cm-2沉積容量范圍內，對CE進行了系統映射（圖2c、d）。結果表明，CE隨沉積容量和電流密度增加而提高，在最大沉積容量下，CE由0.1 mA cm-2時的86.1%提升至1.6 mA cm-2時的97.9%，后續循環可進一步提高至99.5%。相比水系體系，離子液體有效抑制了析氫和鋅腐蝕等副反應，因此表現出更高可逆性。

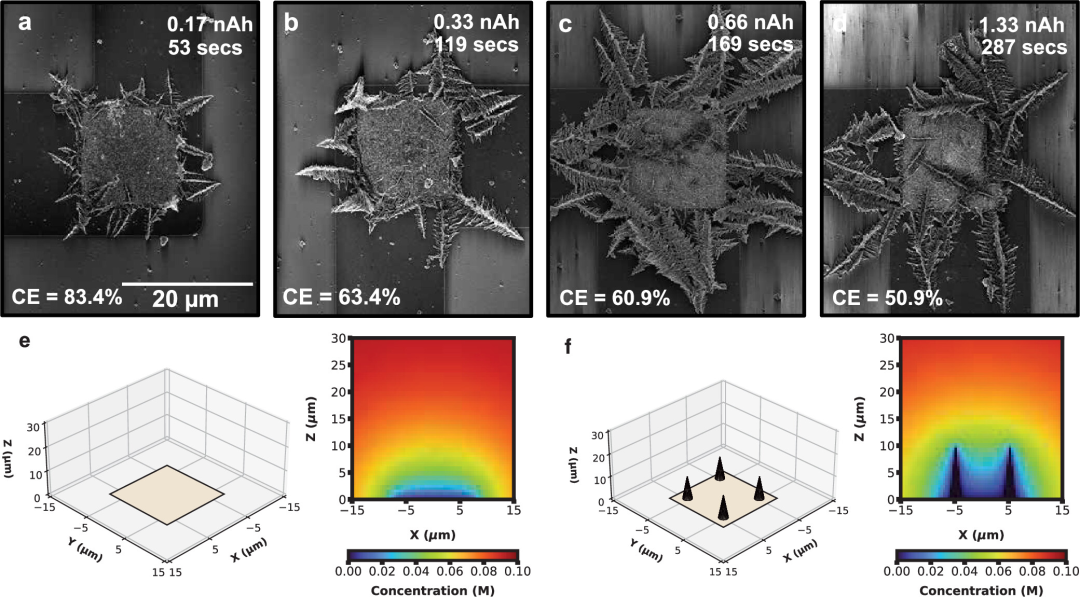

圖3. 在?0.5 V下沉積的Zn的截面掃描電子顯微鏡圖像。
相比之下，在?0.5 V恒電位沉積條件下，第二圈CE低于30%（圖2b、d）。SEM結果表明，沉積初期即在電極邊緣形成針狀樹枝晶，而中心區域幾乎無鋅沉積（圖3a）。隨著沉積容量增加，枝晶尺寸持續增大（圖3b–d）。其原因在于施加電位超過擴散限制電位，導致Zn2?快速耗盡并誘導枝晶生長。枝晶較大的比表面積及易脫落特性，是CE下降的重要原因。COMSOL模擬進一步揭示了枝晶對電化學行為的影響。平面微電極中Zn2?濃度呈徑向?qū)ΨQ分布（圖3e），模擬得到的擴散限制電流與實驗結果一致。當引入枝晶狀突起后，對稱性被破壞（圖3f），尖端電場增強和擴散路徑變化促進了離子傳輸，使局部電流顯著增加。這解釋了恒壓沉積時電流持續增加的現象（圖2b）。

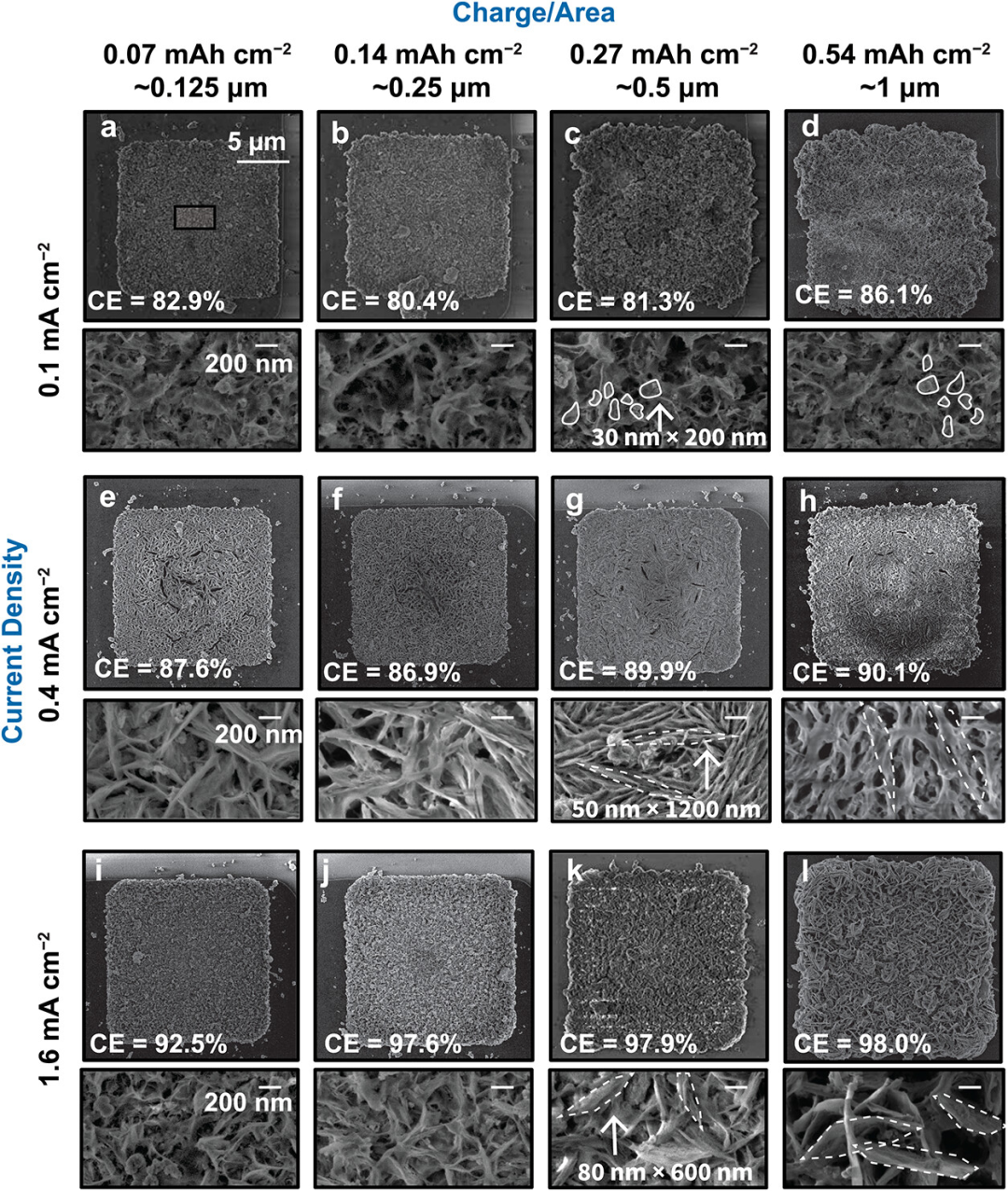

圖 4. 不同電流密度下的鋅電沉積形態。
在恒流沉積條件下，鋅能夠完整覆蓋微電極表面（圖4）。0.1 mA cm-2時形成疏松多孔的苔狀結構，特征尺寸小于10 nm（圖4a–d）；當電流密度提高至0.4–1.6 mA cm-2時，沉積物逐漸轉變?yōu)楦又旅艿睦w維狀結構，寬度增加至50–100 nm（圖4e–l）。4D-STEM結果進一步證實其晶粒尺寸約為100 nm。結果表明，約1.6 mA cm-2的電流密度能夠兼顧沉積均勻性和生長速率，避免枝晶形成，并實現98%–99%的高CE。
XPS分析表明，沉積鋅表面形成了以ZnF2為主的含氟SEI層，其厚度約為數納米。靜置48 h后Zn-F信號明顯減弱，說明該SEI在離子液體中具有一定溶解性。研究認為，在低電流密度下，SEI形成更充分，導致局部表面鈍化和沉積不均，從而形成苔狀結構；而高電流密度下SEI較薄，更有利于形成均勻致密的纖維狀結構。

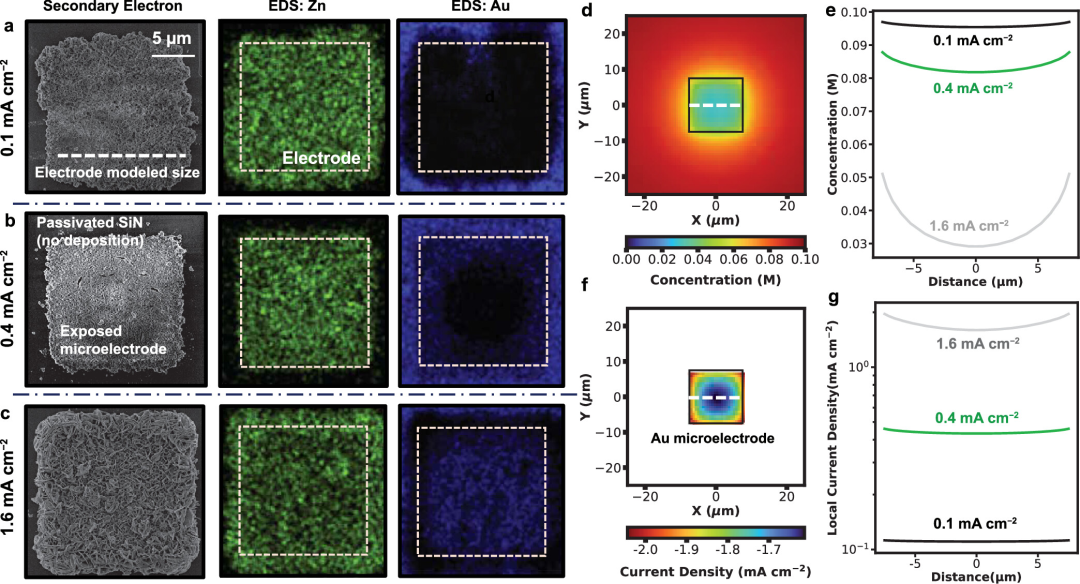

圖5. 電沉積的邊緣效應。
研究還分析了鋅沉積的空間分布特性。在固定沉積容量0.54 mAh cm-2條件下，低電流密度時鋅能夠均勻覆蓋微電極表面，EDS中Au信號幾乎消失（圖5a、b）；而在1.6 mA cm-2下，則出現明顯邊緣優先生長現象，中心區域暴露出Au信號（圖5c）。COMSOL模擬表明，高電流密度下Zn2?濃度梯度和電流分布不均顯著增強，導致邊緣區域具有更高局部電流密度（圖5d–g）。

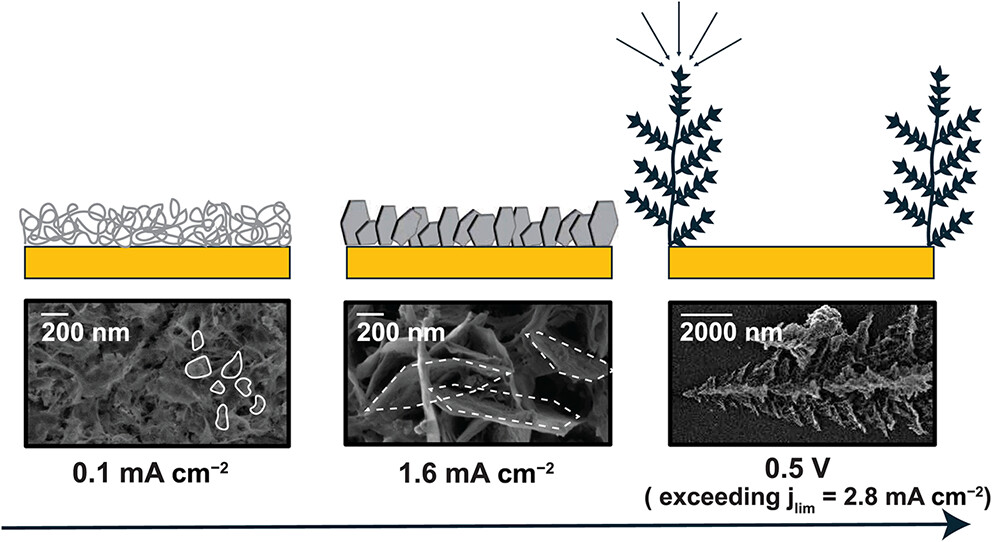

圖6.在離子液體電解質中鋅電沉積物的電流依賴性形態。展示了在不同沉積條件下，沉積形態從苔狀、致密狀到樹枝狀的穩定演變過程。
總體來看，離子液體體系中的鋅沉積形貌隨電流密度發生規律性變化：低電流密度形成苔狀結構，中等電流密度形成致密纖維狀結構，而高電流密度則誘導樹枝晶生長（圖6）。其中，約1 mA cm-2的中等電流密度能夠在無添加劑條件下實現約99%的首圈CE，并獲得均勻致密的沉積形貌，體現了離子液體在提高鋅金屬可逆性方面的優勢。
此外，所構建的微電極陣列具有較高平整度和精確幾何邊界，約10 μm的電極尺寸能夠在電子顯微鏡中完整呈現沉積形貌。該平臺不僅適用于高通量電化學測試，也有利于后續顯微表征和電沉積機理研究。
【總結】
本研究提出一種微電極陣列平臺，旨在系統繪制EMIM TFSI電解液中的鋅電沉積圖譜，并明確高可逆性運行條件。通過調控電流與電壓，實現了對不同傳輸機制下（含離子耗盡狀態）鋅沉積形貌的精準控制。該平臺不僅適用于各類儲能材料的電沉積研究，更能為微尺度鋅負極的理性設計提供科學依據，通過優化工作窗口抑制枝晶生長與容量衰減。
Current-Controlled Zinc Electrodeposition Morphology in Ionic Liquid Electrolytes Using Microelectrode Arrays. Harshada R. Suryawanshi, Xiangyu Wu, Aaron M. Melemed, Diana Oh, Suk Hyun Sung, Lauren E. Marbella, Nirala Singh, Neil P. Dasgupta, Daniel A. Steingart, and Yiyang Li. ACS Nano Article ASAP. DOI: 10.1021/acsnano.5c20059.
