MEMS應變傳感器憑借微型化、高靈敏度、易集成等優勢，已成為結構健康監測、智能裝備控制等領域的核心感知器件。鎳鉻合金（NiCr）薄膜作為典型的功能性金屬薄膜，具備電阻率低、溫度系數可控、附著性與耐腐蝕性優異等特點，常用作于MEMS應變傳感器的敏感層材料。作為應變敏感層，NiCr的表面平整度、厚度均勻性及電阻率等性能會直接影響應變傳感器的精度與可靠性。
據麥姆斯咨詢報道，針對上述問題，蘇州大學機電工程學院的研究團隊采用直流磁控濺射技術在硅基底上制備NiCr薄膜，系統研究了濺射功率、氬氣流量、基底溫度三項關鍵工藝參數對薄膜粗糙度、膜厚及電阻率的影響規律，為后續優化NiCr薄膜應變敏感層的制備工藝提供了參考。相關研究成果以“面向MEMS應變傳感器的NiCr薄膜制備工藝研究”為題發表在《精密成形工程》期刊上。
在這項工作中，研究人員選用純度≥99.99%的3英寸NiCr靶材，采用直流濺射的方式在硅片基底上沉積薄膜，濺射室本底真空度為5 × 10?? Pa，氬氣工作氣壓為1.2 Pa，自轉轉速為5 r/min，偏壓為20 V，采用離子源（工作氣壓0.8 Pa，電流2 A）對硅基樣品清洗5 min，基片自轉轉速為5 r/min，濺射時間為30 min。研究人員利用原子力顯微鏡和微電阻計測量了薄膜的厚度、粗糙度和電阻率。測試數據顯示，在濺射功率由40 W增加到200 W過程中，薄膜平均粗糙度增加了7.99 nm，平均膜厚增加了258.92 nm，電阻率減小了7 × 10?1? Ω·m。在氬氣流量由20 mL/min增加到60 mL/min過程中，平均粗糙度減小了1.7 nm，平均膜厚增加了76 nm，電阻率減小了2 × 10?1? Ω·m。在基底溫度由25℃增加到200 ℃過程中，平均粗糙度減小了5.09 nm，平均膜厚增加了7.71 nm，電阻率減小了5 × 10?1? Ω·m。通過綜合考慮沉積速率、表面粗糙度及電阻率，發現當濺射功率為80 W、氬氣流量為30 mL/min、基底溫度為200℃時，可兼顧薄膜質量與電學性能。

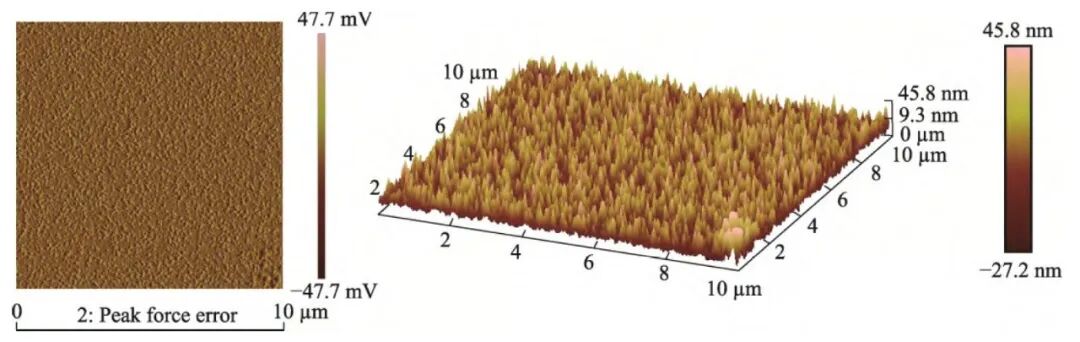

圖1 80 W濺射功率NiCr薄膜的形貌圖

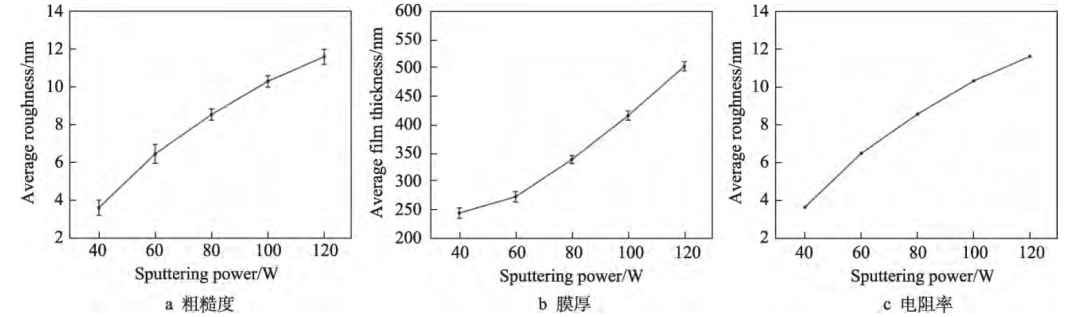

圖2 不同濺射功率下薄膜的平均粗糙度、平均膜厚和電阻率

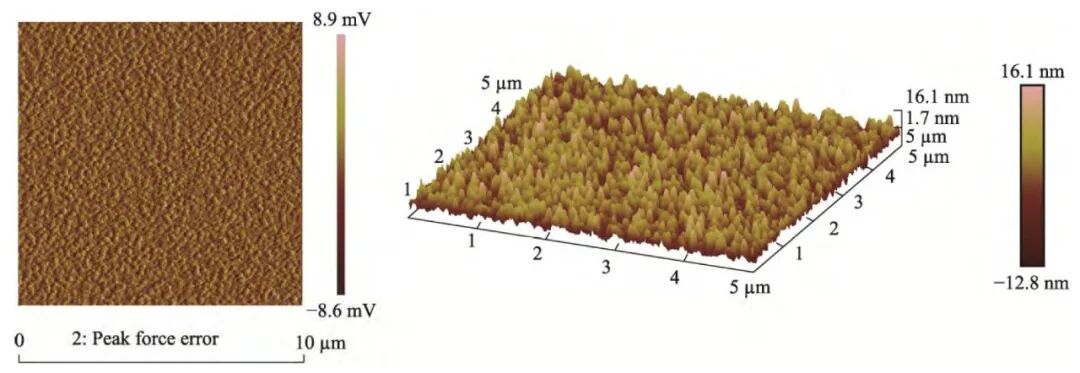

圖3 氬氣流量40 mL/min下NiCr薄膜的形貌圖

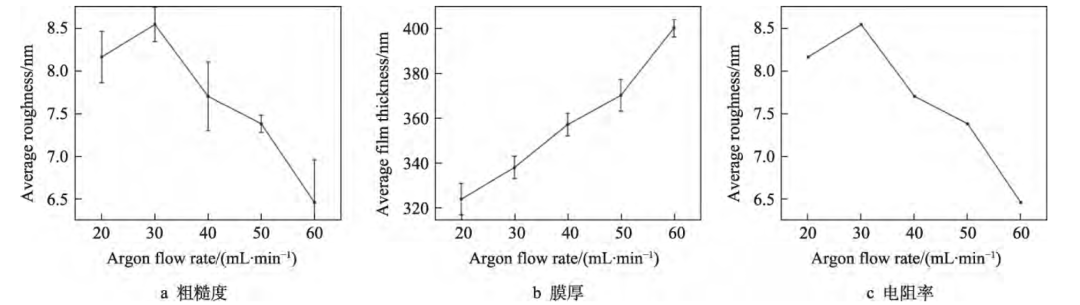

圖4 不同氬氣流量下薄膜的平均粗糙度、平均膜厚和電阻率

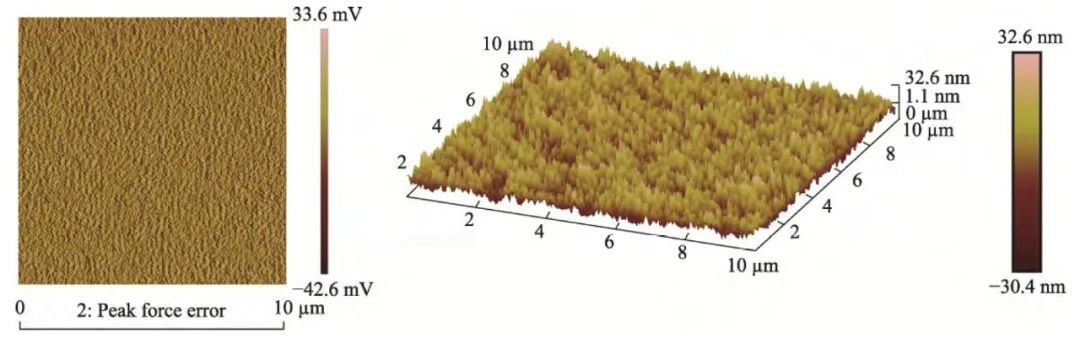

圖5 基底溫度25℃下NiCr薄膜的形貌圖

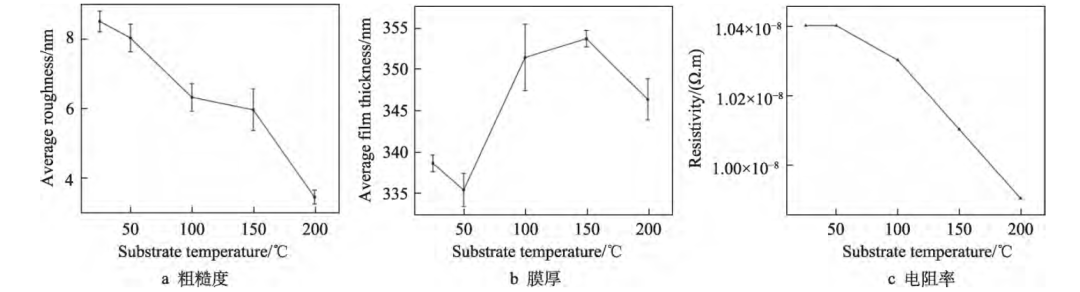

圖6 不同基底溫度下薄膜的平均粗糙度、平均膜厚和電阻率
這項研究表明，濺射功率、氬氣流量與基底溫度對NiCr薄膜質量具有顯著影響。功率升高顯著提高了沉積速率并降低了電阻率，但會引起表面粗糙度增加；隨著氬氣流量增加，薄膜厚度也有所增加，粗糙度和電阻率均略有降低；基底溫度升高顯著降低了粗糙度和電阻率，而對膜厚的影響不大。通過調整三種工藝參數，可制備出表面平整、電阻率低的NiCr薄膜。這項研究為后續優化提升MEMS應變傳感器性能提供了參考依據。
論文信息：
DOI: 10.3969/j.issn.1674-6457.2025.11.013
