簡 介： 本文介紹了如何利用豆包AI工具識別電路板上未知芯片型號的過程。通過拍攝芯片絲印照片，AI成功匹配出德州儀器的SN74LVC2G125雙路總線緩沖器芯片。作者設計測試電路驗證了該芯片的功能特性，包括輸出使能控制和寬電壓工作范圍（1.5V-7V）。實驗證明該方法能有效識別老舊電路板上的元器件，為電子維修和逆向工程提供了實用技術參考。
關鍵詞：AI，PCB，芯片查詢

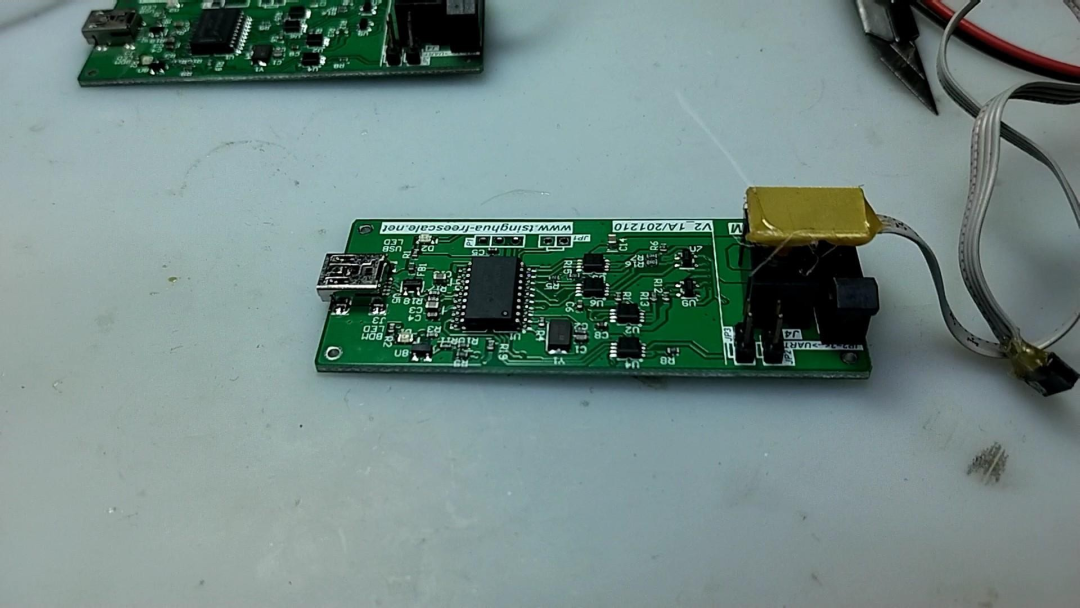

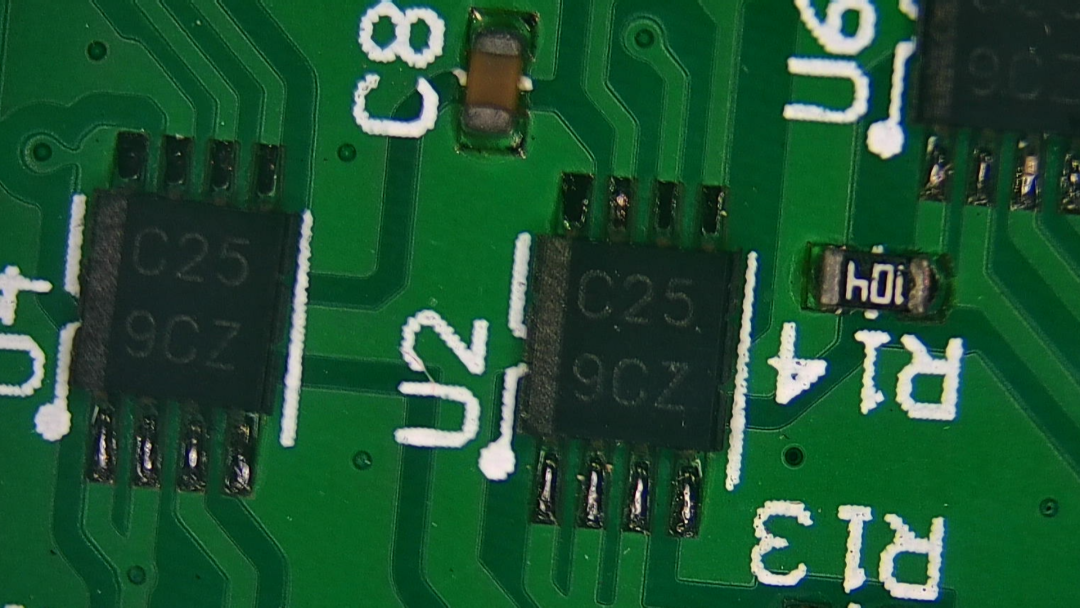

這是一個很久以前的單面機開發板，是飛思卡爾公司的早期的16位單片機的調試器。現在這方面的單片機已經廢棄不用了，準備呢將這些開發板呢也廢棄掉，我看到上面有一些小型的八管腳芯片，似乎是做總線隔離的，但是根據上面的絲網文字，不清楚這些芯片究竟是什么型號，下面我們利用豆包呢，來對這些電路板上的芯片型號進行查找。

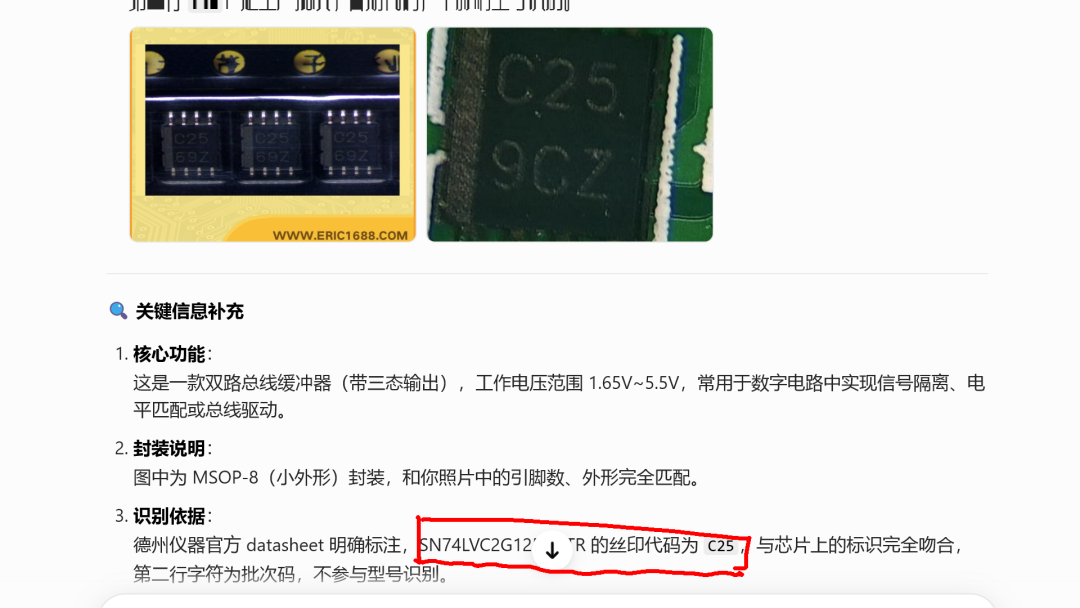

??將電路板的圖片拷貝到豆包中，請他根據圖片上的文字查出該芯片的型號。可以看到很快他找到了對應的網絡上相似的芯片型號，這是一個用于總線緩沖的隔離芯片，是一個雙路總線緩沖器，它的根據是芯片上的絲印代碼為C25，對應德州儀器中，SN74LVC2G.這個芯片，它的私因代碼也為C25，可以看到網絡上對應的芯片，的確第1行是C25但是第2行與我們現在電路板上的并不相同。下面呢我們根據查到的這個芯片型號，將這個芯片拆除下來，通過實驗驗證一下，它的功能是否是這樣的一個雙路總線緩沖器。

一、測試電路

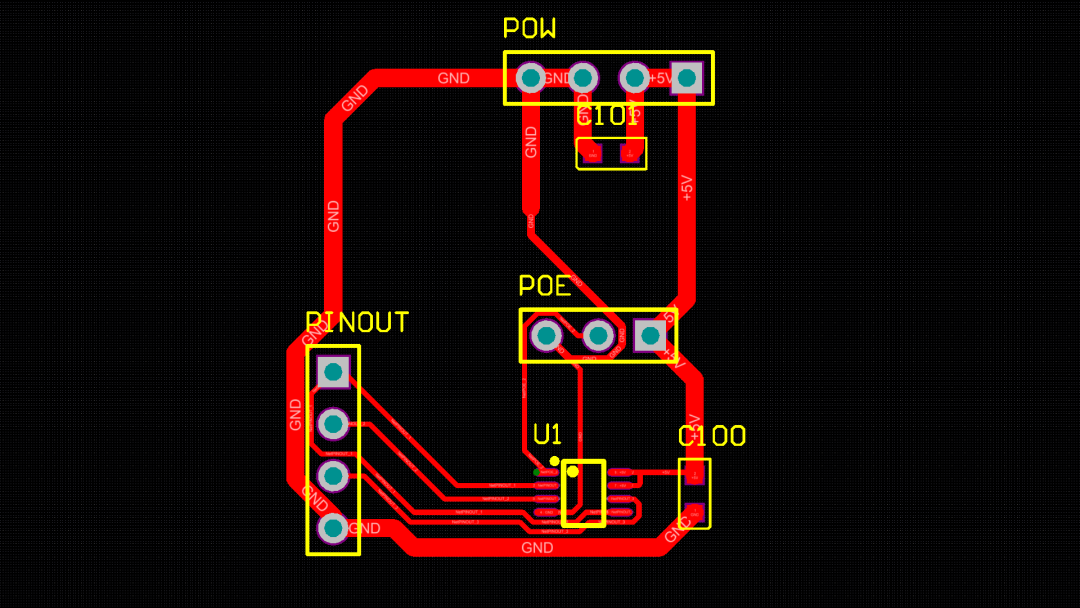

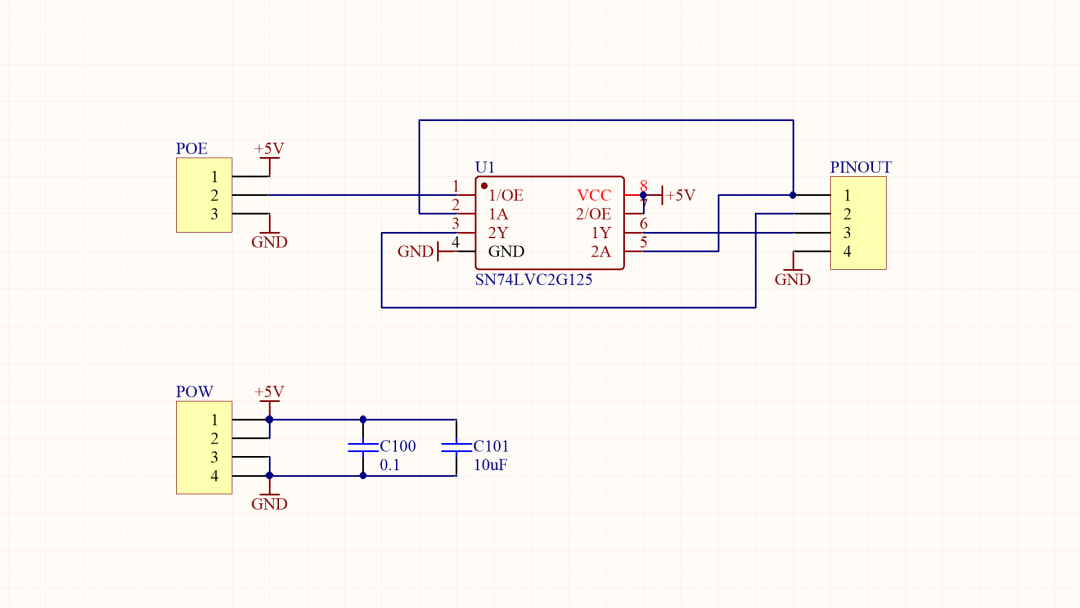

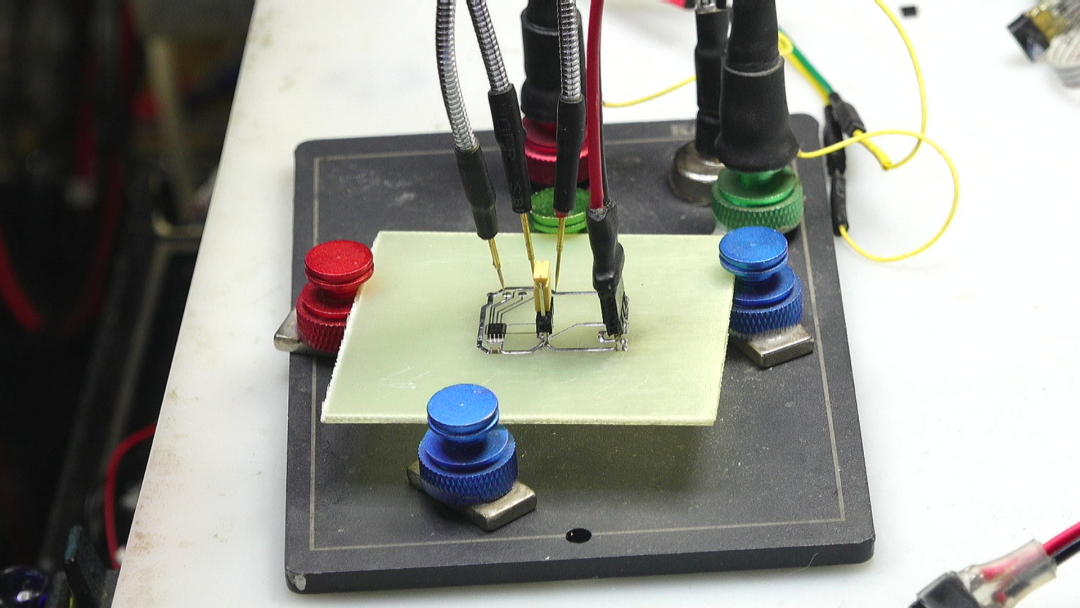

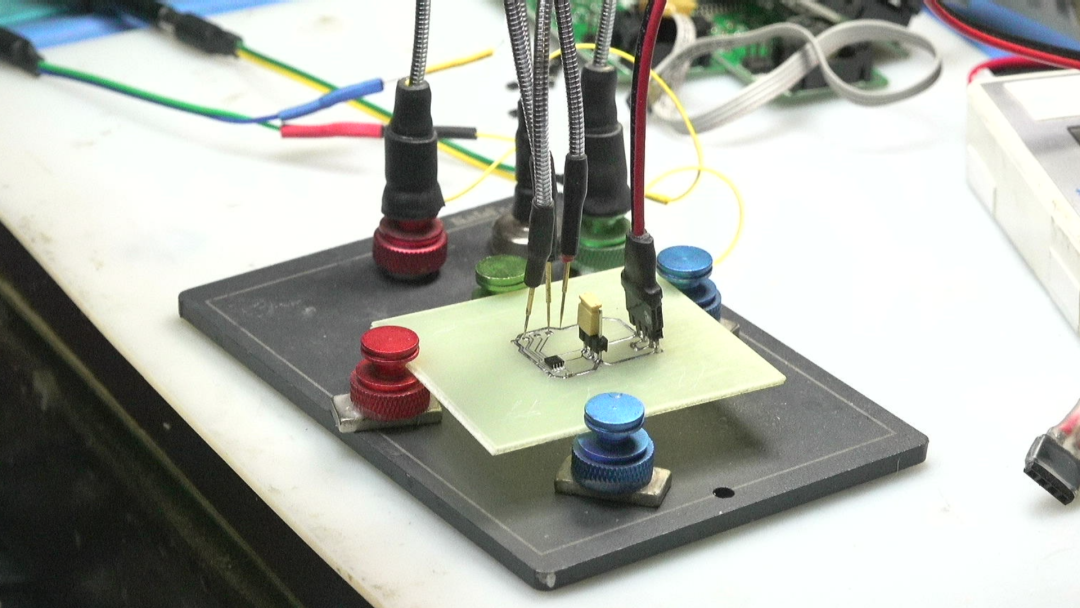

??根據芯片的首測、設計、測試電路。僅僅對它的其中一路進行測試，它的輸出允許通過一個三端，使用跳躍線子來設置高電平和低電平，分別設置它的輸出是高阻還是直通。通過外部輸入一個邏輯信號，這是一個方波信號，一開赫茲的方波信號。它的輸出呢通過端口引出，使用示波器觀察是否是與輸入信號是相同的方波信號。鋪設單面PCB適合一分鐘制板，一分鐘之后呢得到了測試電路板。電路板制作得非常完美，對它進行焊接清洗之后，測試芯片的功能。

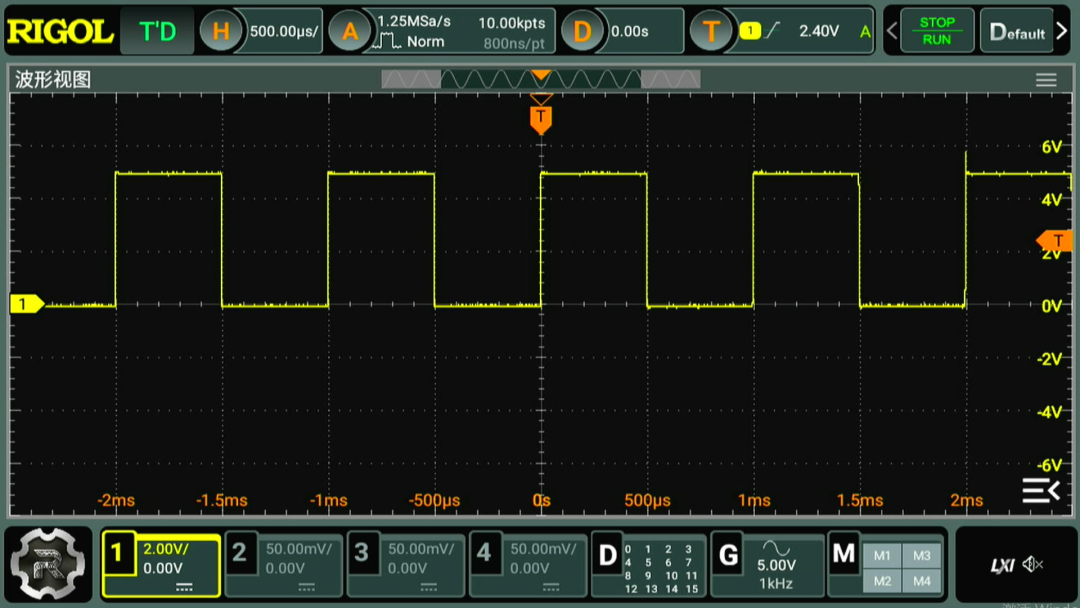

??可以看到在輸出允許置為低電平的時候，它的一路輸出與輸入信號是相同的方波信號。當將OE值為高電平時，它的輸出為低電平，使用手觸碰它的輸出，也可以感知到它的輸出呈現高值狀態。至此，我們初步驗證了這個芯片與74LVC2G125的功能是一致的。

??此外我們也能看到它的芯片工作電壓可以從1.5伏到7伏之間，芯片的輸出都正常，輸出的信號的幅度與供電電壓之間是相同的，這顯示了這個芯片出色的寬泛的工作電壓特性。

※ 總??結 ※

本文測試了利用豆包對電路板上未知芯片進行查詢的功能。可以看到查詢這次查詢的芯片的型號是正確的，它能夠對比芯片上絲印文字，與已知的一些芯片缺省的絲印名字是否相同，把一些不太熟悉的芯片的功能進行查詢，這極大的幫助我們對電路板中的芯片進行認識。
