第二十一屆全國大學生智能車競賽分賽區比賽賽道設計以及說明

• 第二十一屆全國大學生智能汽車競賽比賽規則^[1]

• 第二十一屆全國大學生智能車各分賽區所需要的比賽系統器材^[2]

• 人工智能模型組分賽區與總決賽承辦場地及資源需求說明^[3]

一、飛檐走壁組

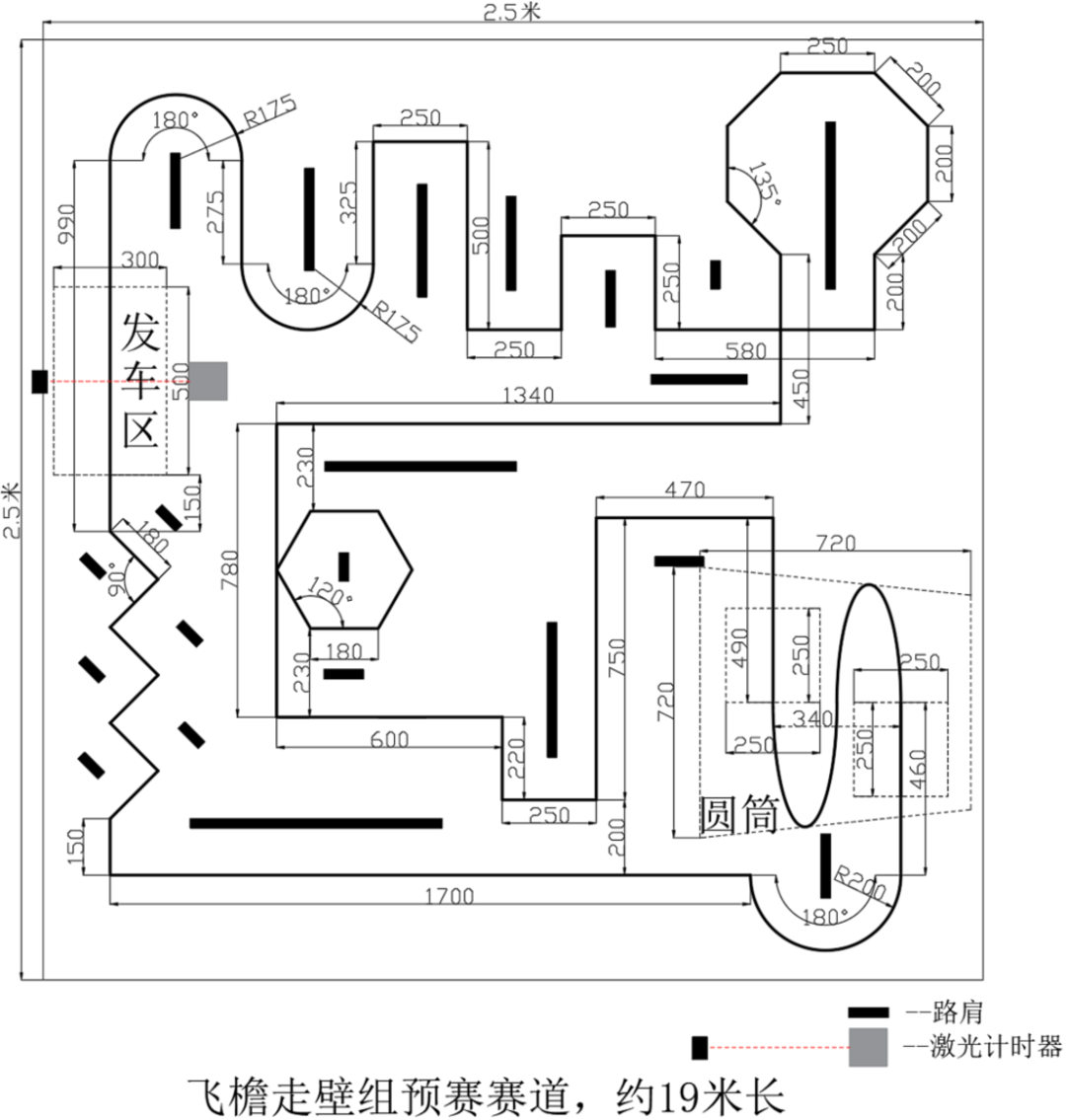

1.1 、賽道圖

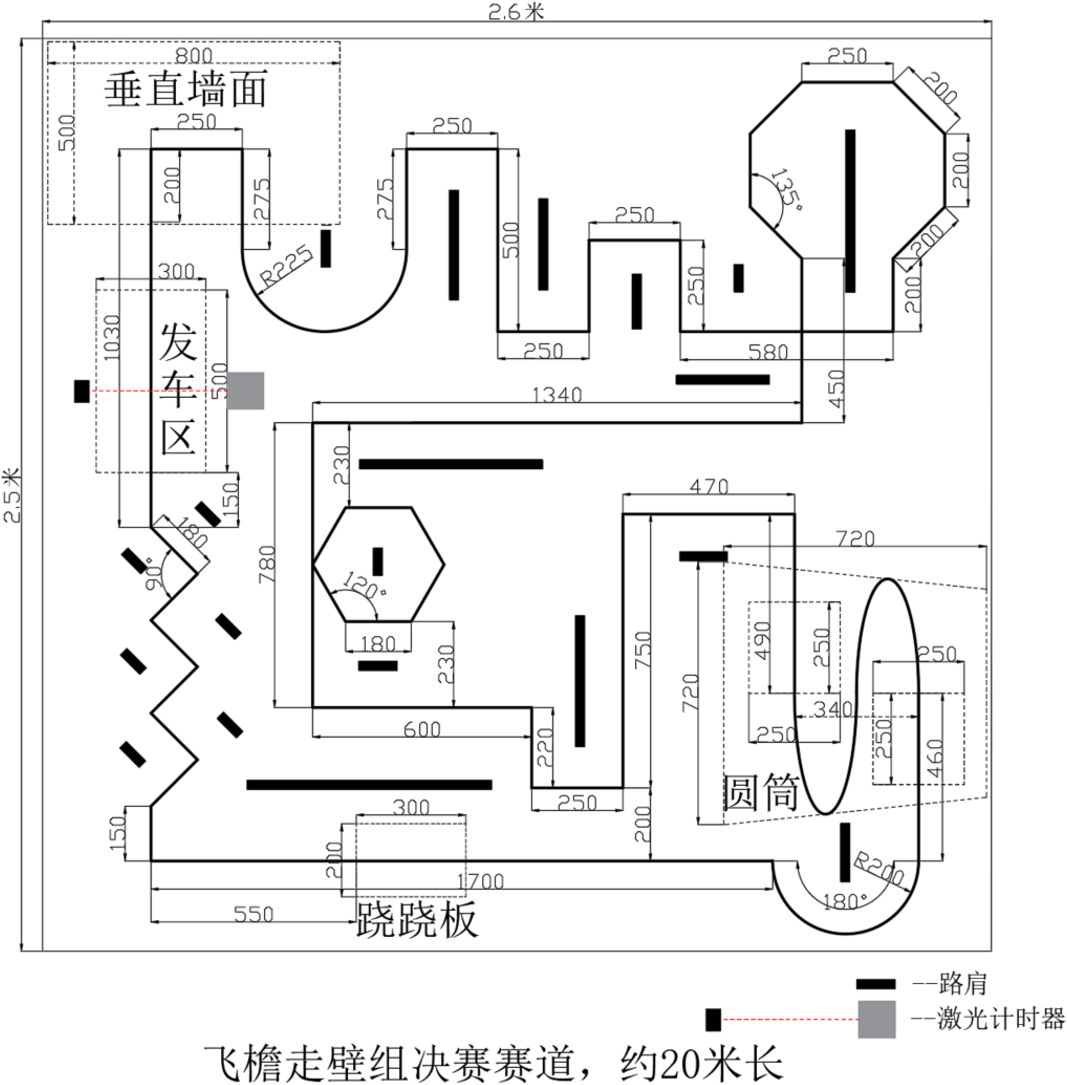

??注：決賽賽道的長度增加在立體元素的部分，其他長度無需變化

1.2 、布置建議

• 該賽道為電磁導航，不受光線影響，但需確保地面沒有大面積鋼筋，以免影響信號。
• 藍色背景布需揭開背面的背膠保護，全貼在平整的地面，確保背景布鋪設平整，讓同學們的作品能充分發揮出其性能。
• 電磁線的鋪設相對較麻煩，建議用記號筆畫先出直線部分作為輔助線，然后對準輔助線進行電磁線的鋪設，鋪設多個賽道盡量保持一致。
• 彎心限制用路肩替換錐桶，路肩可以自由的拼接和裁減成不同的長度以適應不同的局部需求，且占用位置小，更適用于縮微賽道的使用。

1.3 、預賽、決賽比賽模式

??預賽不放蹺蹺板、直立墻元素，跑兩圈；決賽加上蹺蹺板和直立墻元素，跑三圈。

二、瘋狂電路組

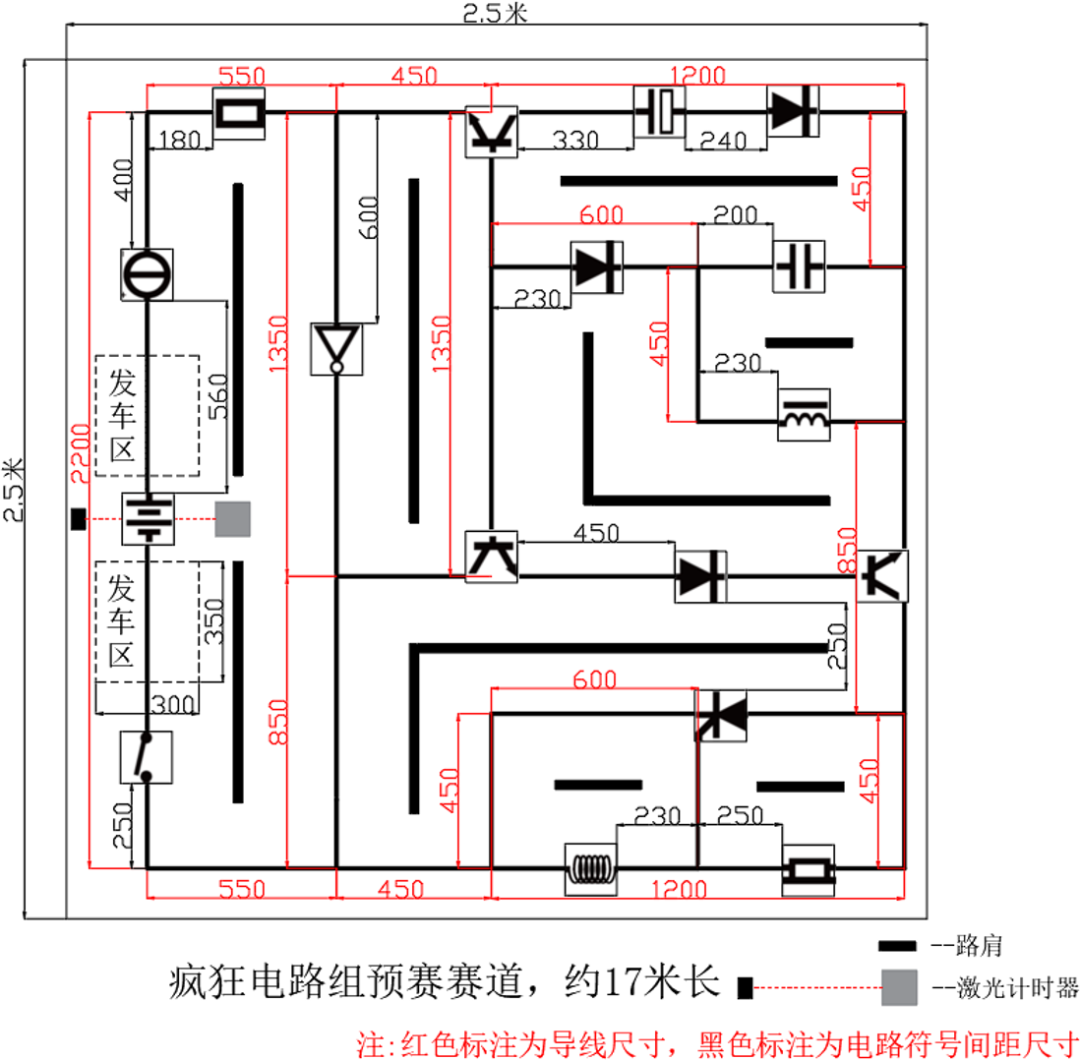

2.1 、賽道圖

2.2 、布置建議

• 該賽賽道為白線導航，盡量避免陽光直射的環境布置場地。
• 藍色背景布需揭開背面的背膠保護，全貼在平整的地面，確保背景布鋪設平整，讓同學們的作品能充分發揮出其性能。
• 該賽道橫平豎直，鋪設相對簡單，需注意白色引導線與電路元素的連接不要留縫隙，多個賽道盡量保持一致。
• 防走捷徑限制用路肩替換錐桶，路肩可以自由的拼接和裁減成不同的長度以適應不同的局部需求，且占用位置小，更適用于縮微賽道的使用。

2.3 、預賽、決賽比賽模式

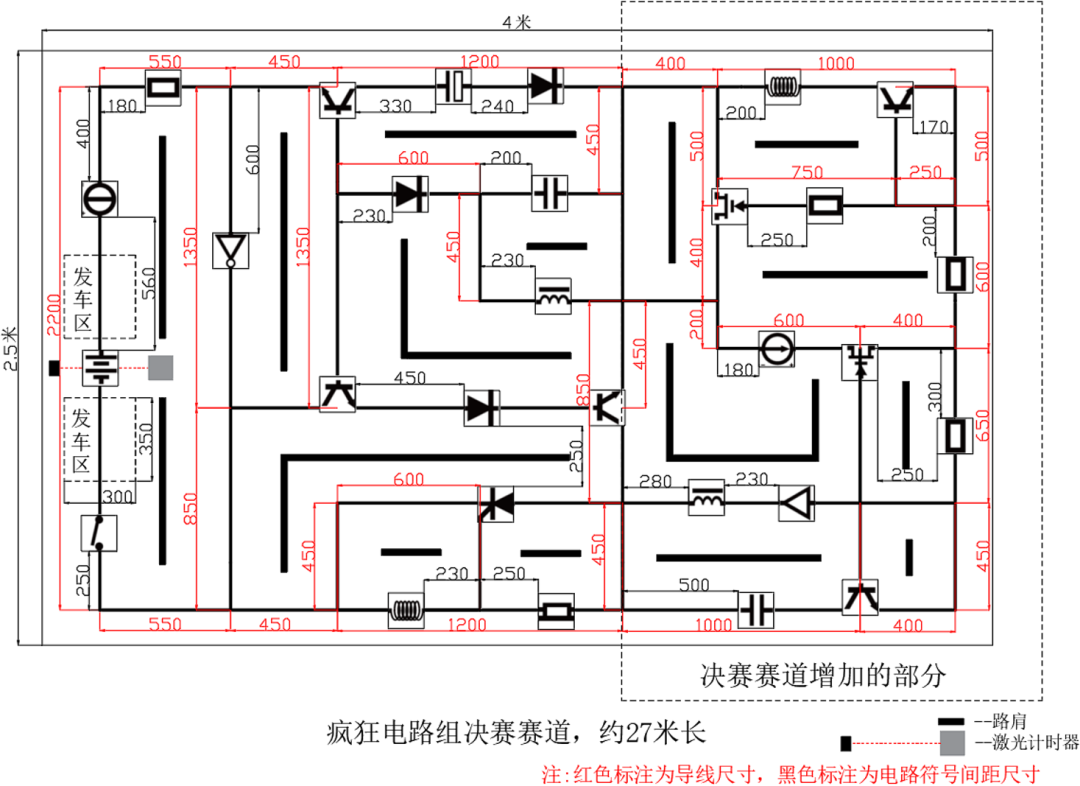

??該賽題預賽、決賽的賽道不一致，決賽賽道大致為預賽賽道的1.5倍，決賽賽道直接在預賽賽道基礎上并聯上剩余的部分即可，布置預賽賽道時需留有按圖紙擴容的決賽賽道空間。

三、螞蟻搬家組

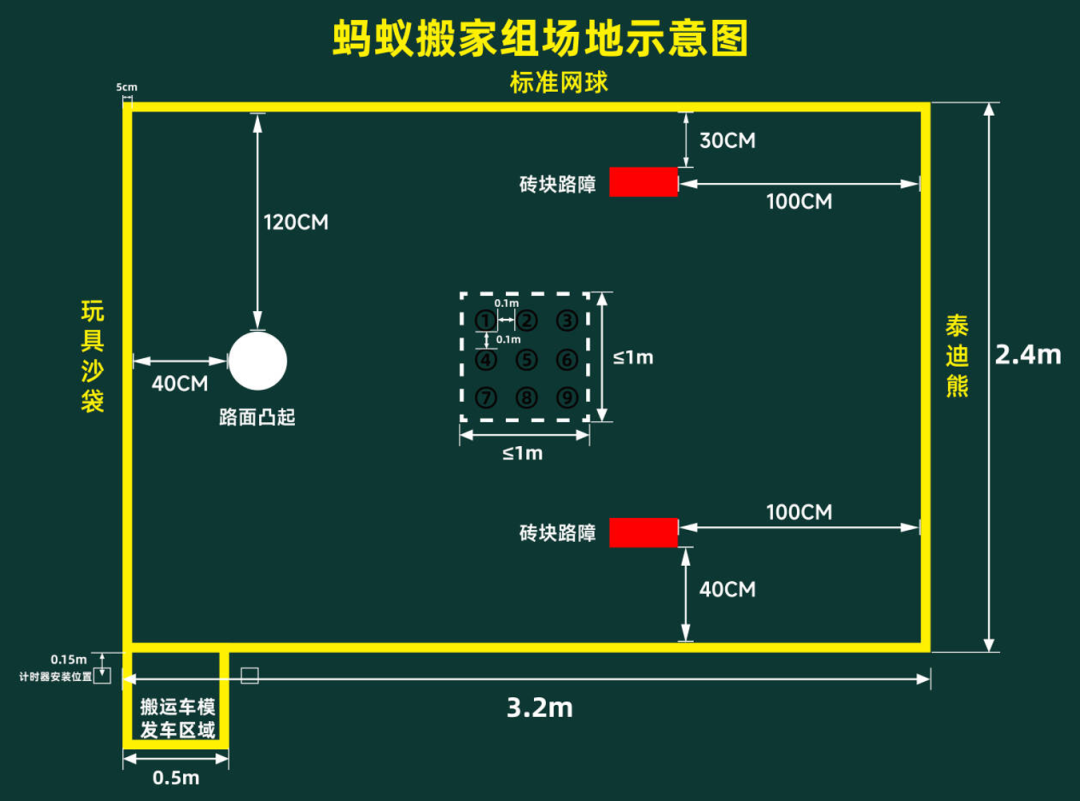

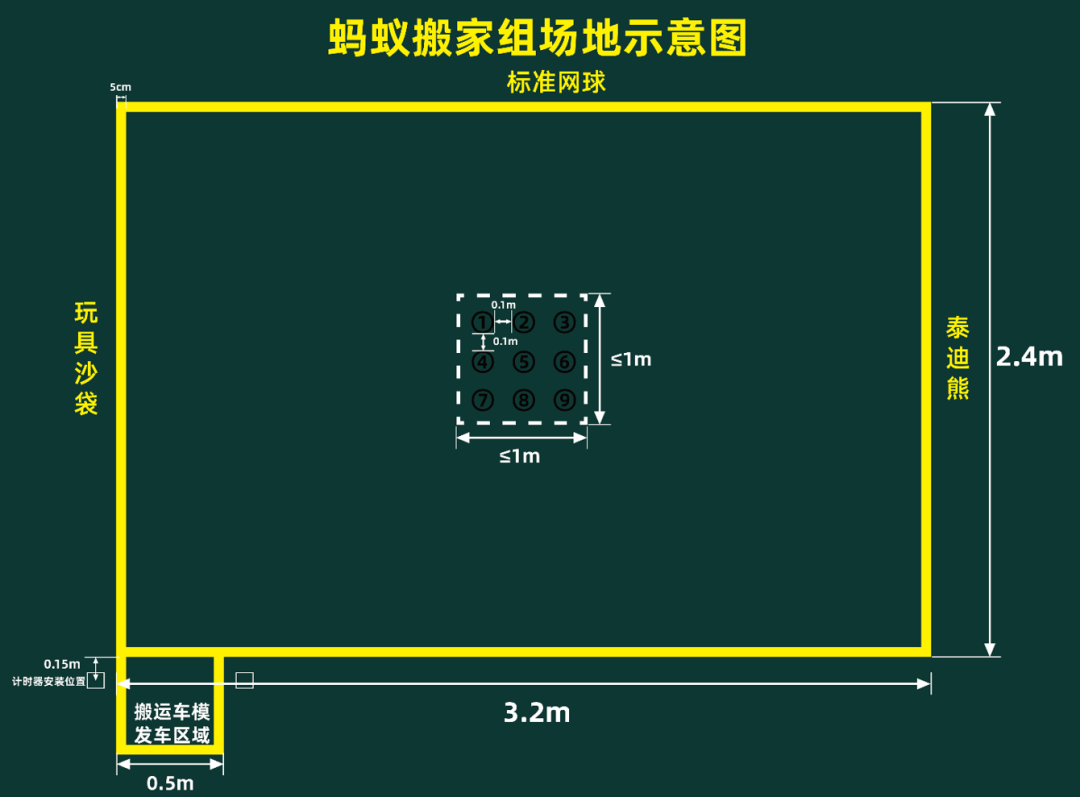

3.1 、賽道圖

• 預賽（無凸起和障礙）

• 決賽（加1個凸起和2個紅磚障礙）

3.2 、布置建議

• 該賽道涉及到彩色物品的識別，盡量保持賽場環境的光線是不隨時間變化的。
• 藍色背景布需揭開背面的背膠保護，全貼在平整的地面，確保背景布鋪設平整，避免褶皺阻礙推行。
• 虛線部分不需要布置，僅供示意，虛線內的數字九宮格可以用黑色記號筆手寫在藍色背景布上即可。

3.3 、預賽、決賽比賽模式

• 該賽題預賽、決賽的被推道具數量不一致，預賽3個，決賽5個。

• 預賽階段沒有紅磚障礙和凸起燈罩，決賽階段兩種元素都有。

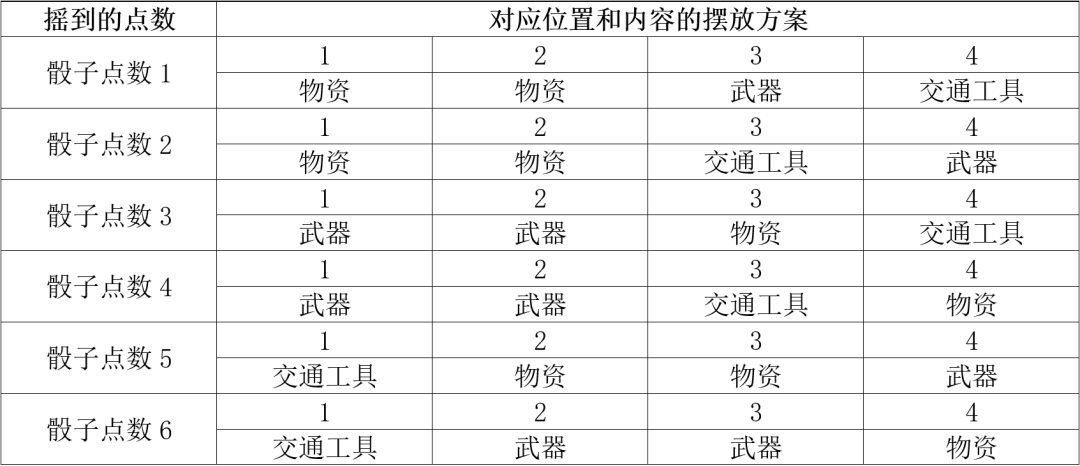

• 預、決賽有對應的幾套比賽方案，需要通過搖電子骰子來決定比哪套方案，方案不提前告知參賽隊伍。

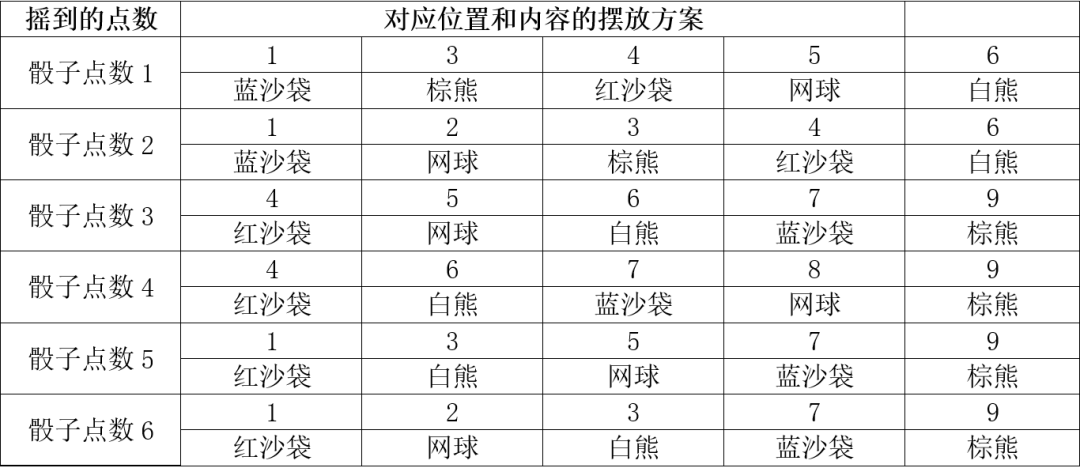

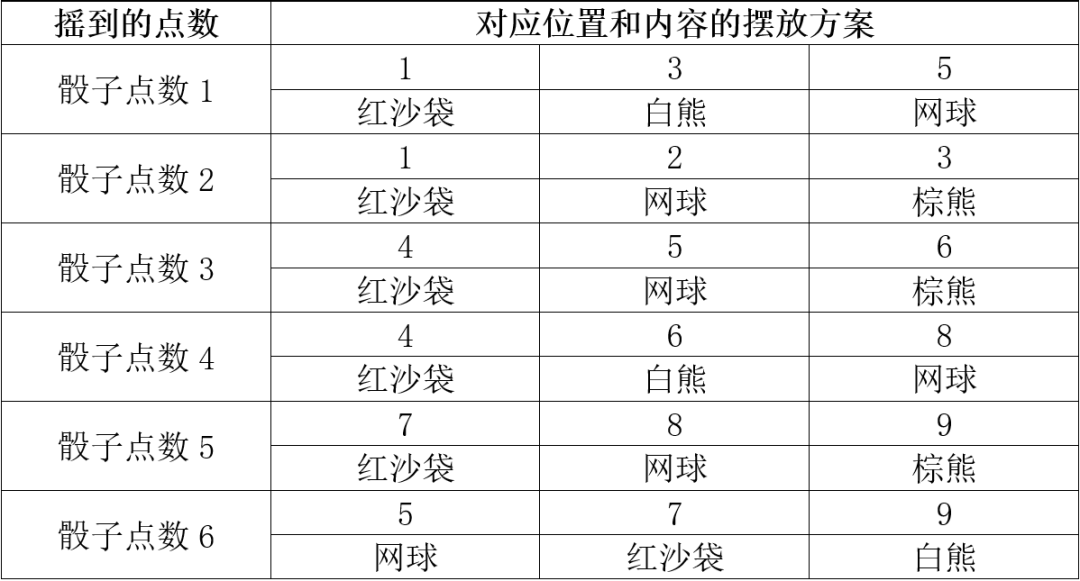

• 預賽（通過搖電動骰子抽取方案）：

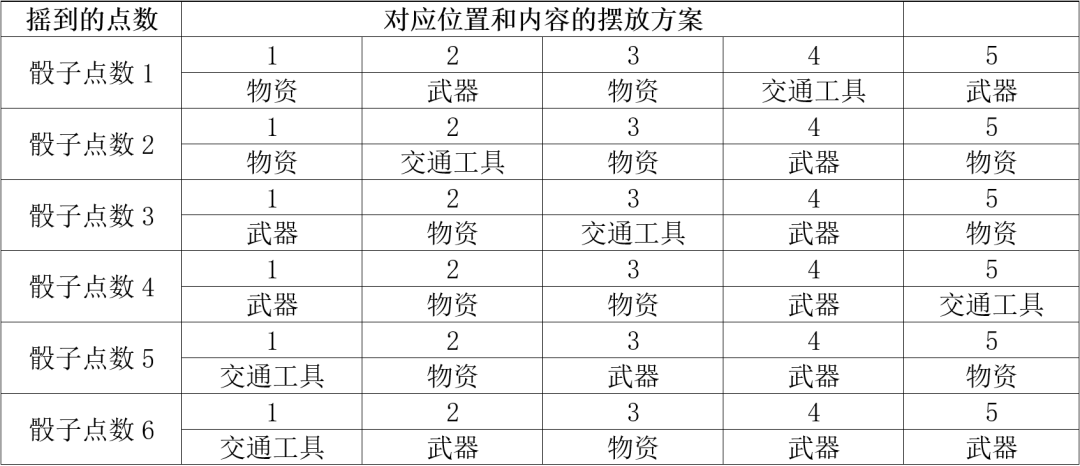

• 決賽（通過搖電動骰子抽取方案）：

四、走馬觀碑組

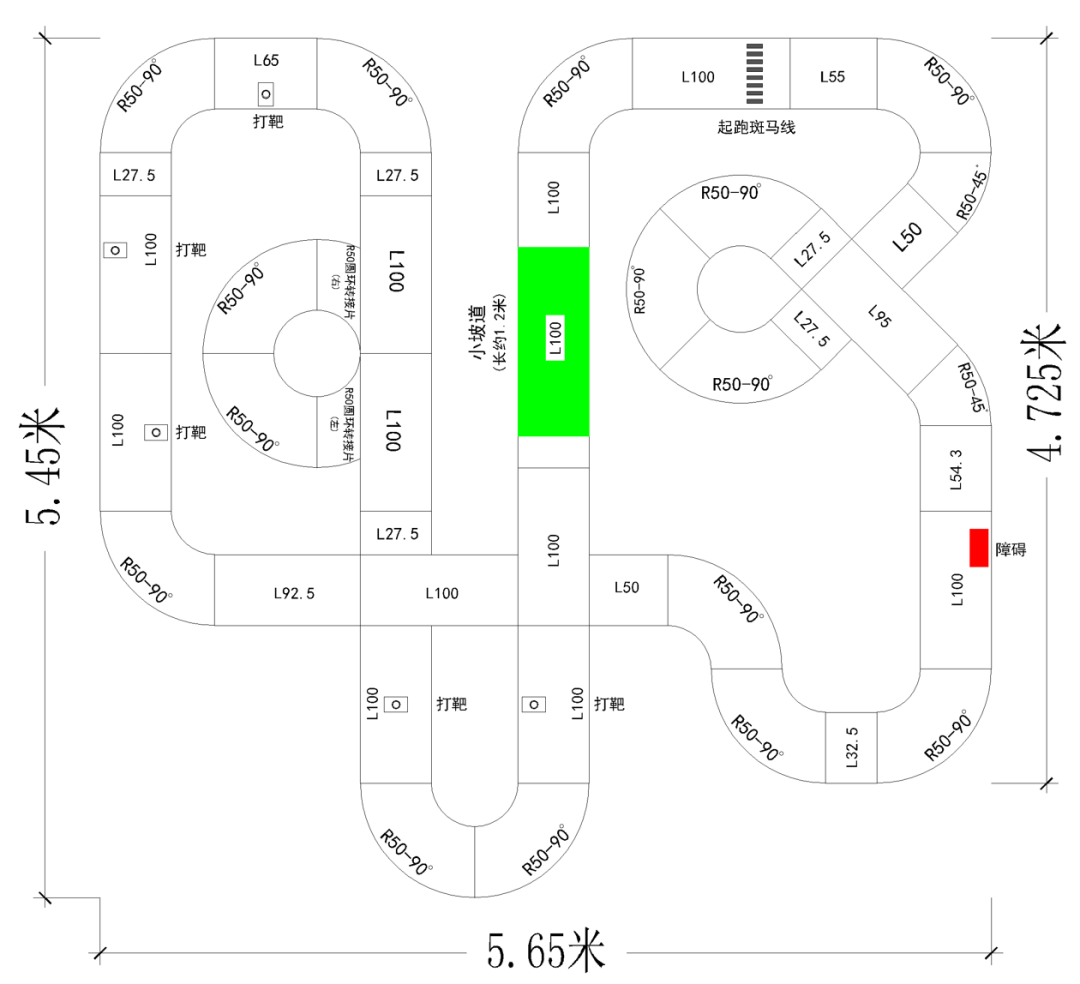

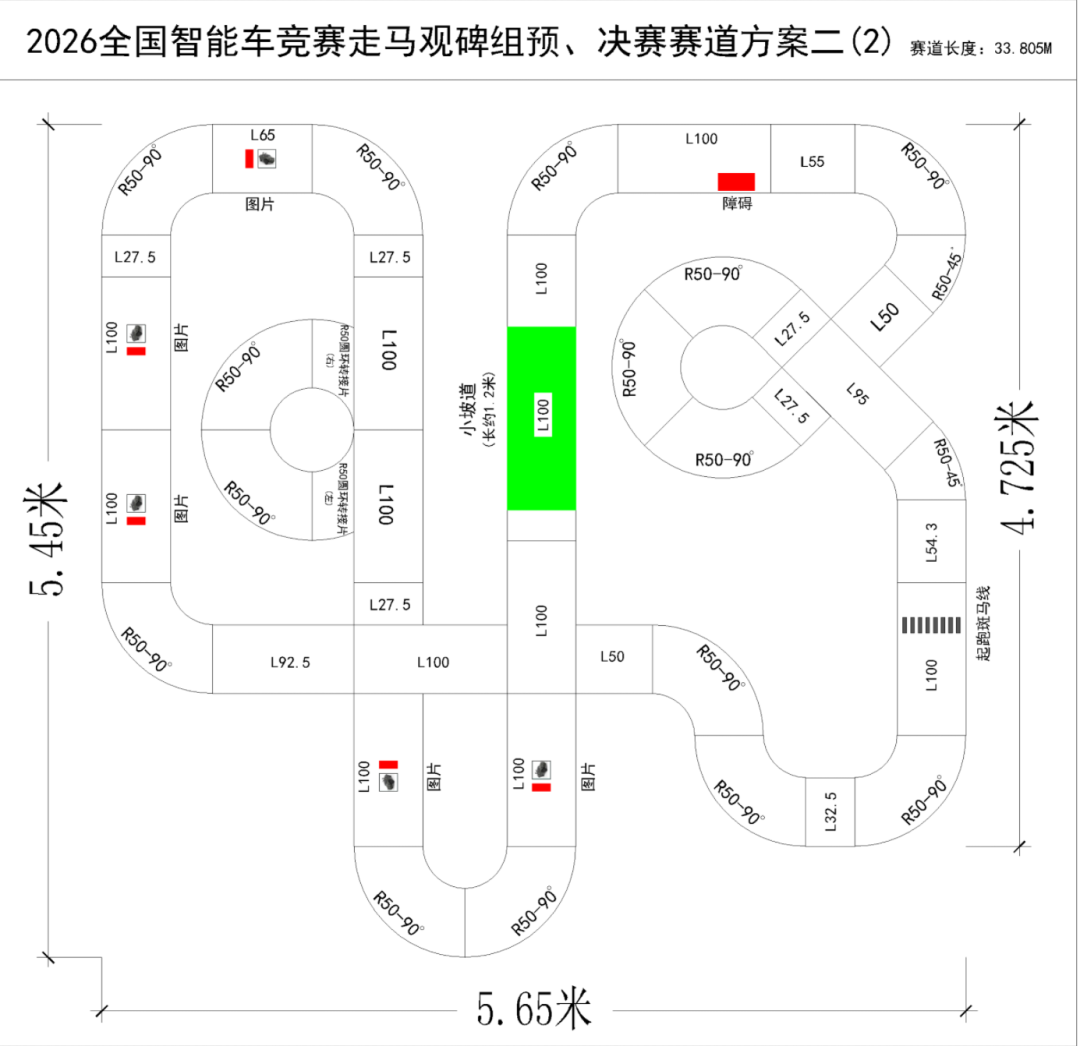

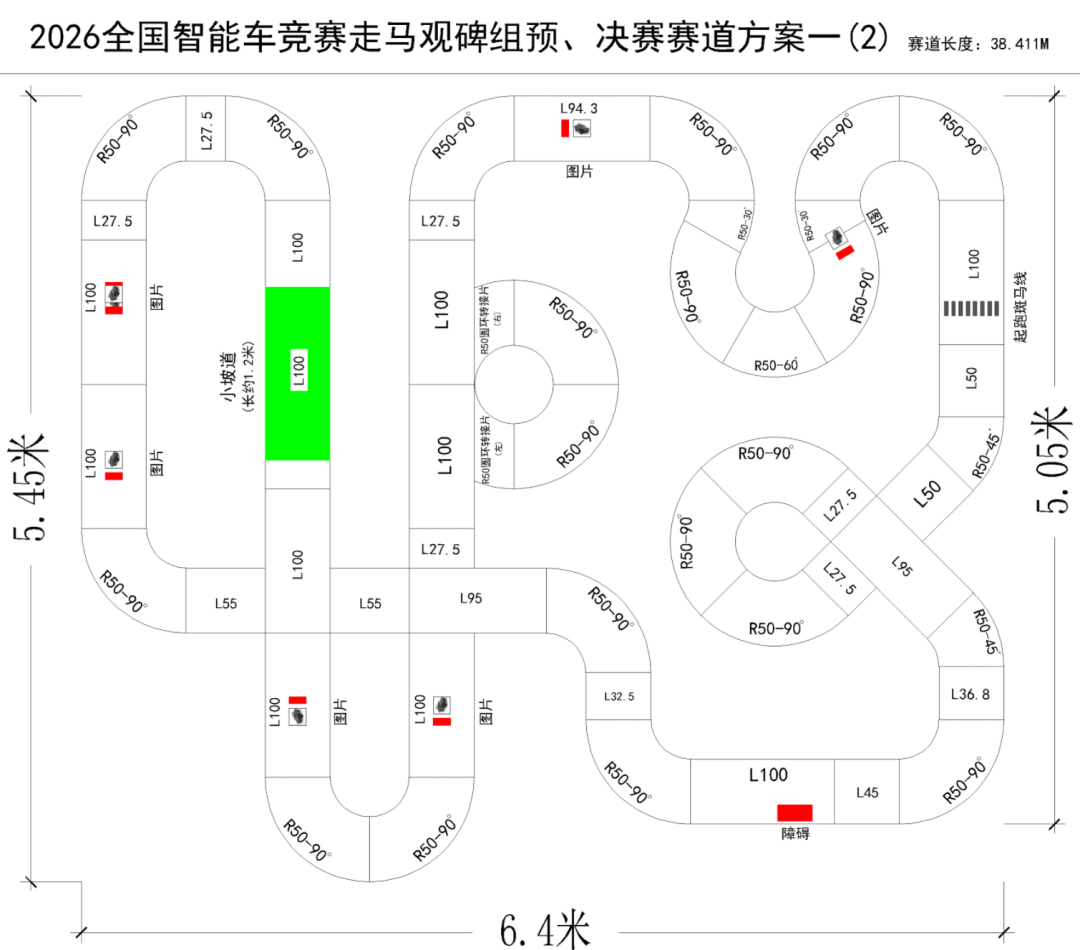

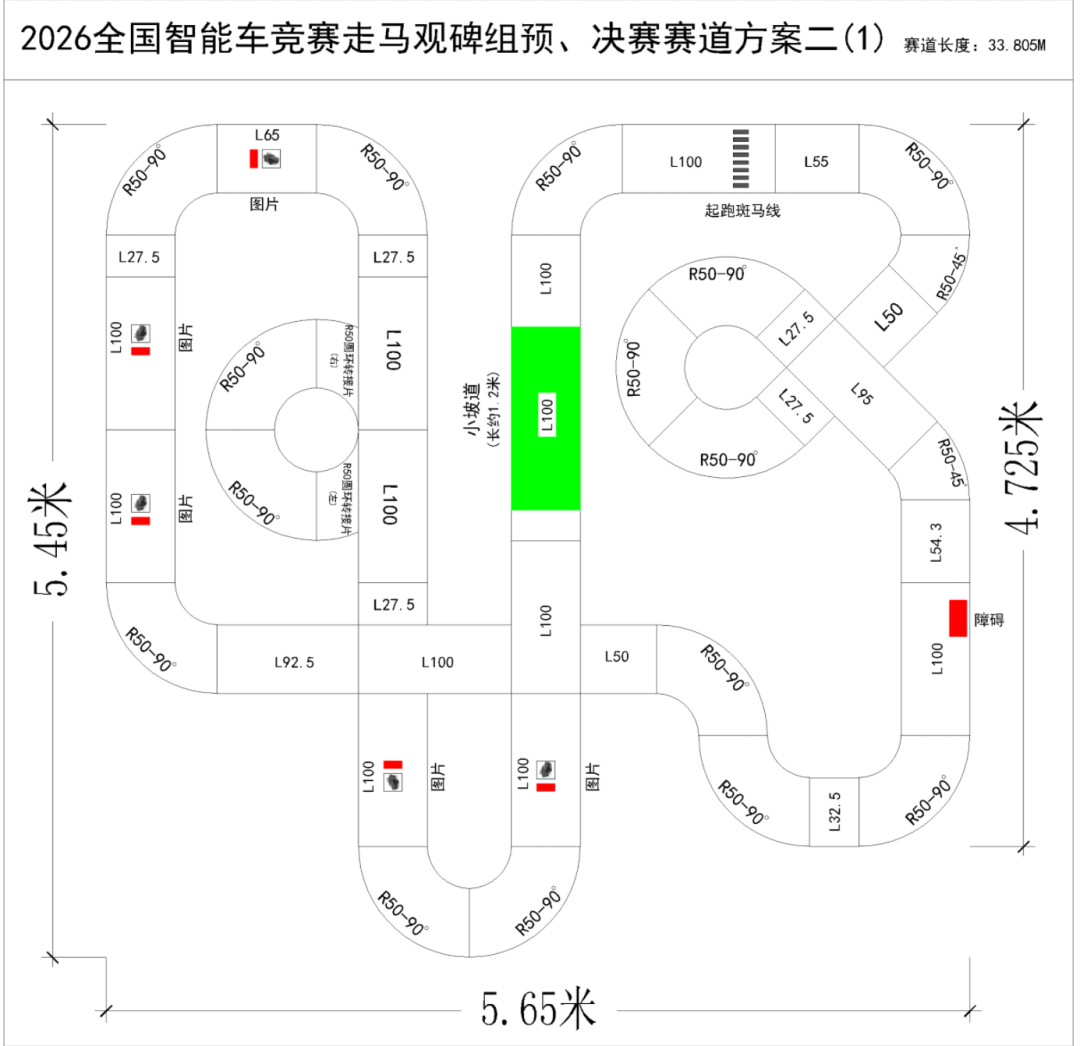

4.1 、賽道圖

??本次比賽設計了兩種可選賽道，承辦學校可根據自身場地選擇合適大小的賽道，選定后與逐飛確定好按選定型號供應。

4.2 、布置建議

• 該賽道靠白色賽道導航，盡量保持賽場環境的光線是均勻且無陽光直射的。
• 藍色背景布不需揭開背面的背膠，直接平鋪在平整的地面上，然后用膠布固定，最后按圖紙鋪設好PVC賽道即可，可參考鋪設視頻： 【逐飛科技】第二十屆全國大學生智能車競賽室內賽道 鋪設演示_嗶哩嗶哩_bilibili^[4] : https://www.bilibili.com/video/BV1CL3yzgEhW/?spm_id_from=333.1387.search.video_card.click&vd_source=3372c72c30b934628672f899570ced5c

4.3 、預賽、決賽比賽模式

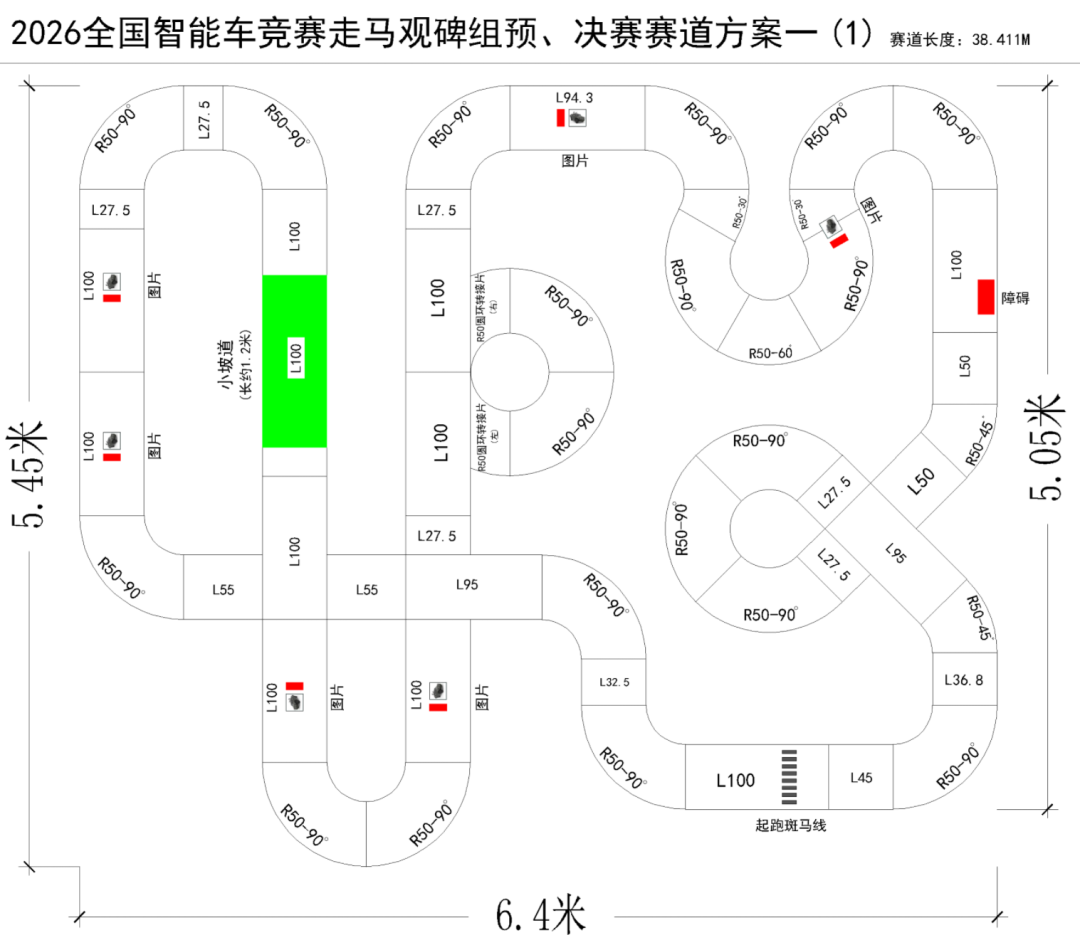

??預賽、決賽的賽道一樣，不做更改，只有圖片數量和運行圈數的區別，預賽跑一圈，放4張圖，決賽跑兩圈放5張圖，決賽的第二圈重復識別圖片即可。賽道設計中標注了≥5處圖片放置位置，比賽時選定位置后將不再變動圖片放置位置，所有隊伍用同樣的位置，抽簽更換不同的圖片方案即可。

• 預賽（通過搖電動骰子抽取方案）：

• 決賽（通過搖電動骰子抽取方案）：

• 注：表格里1、2、3、4、5表示對應的位置為發車方向通過起跑線后的的順向前5個位置，各賽區也可以自行定義對應的幾個位置，定下后所有隊伍都不再變圖片位置，只變內容。

五、雁過留痕組

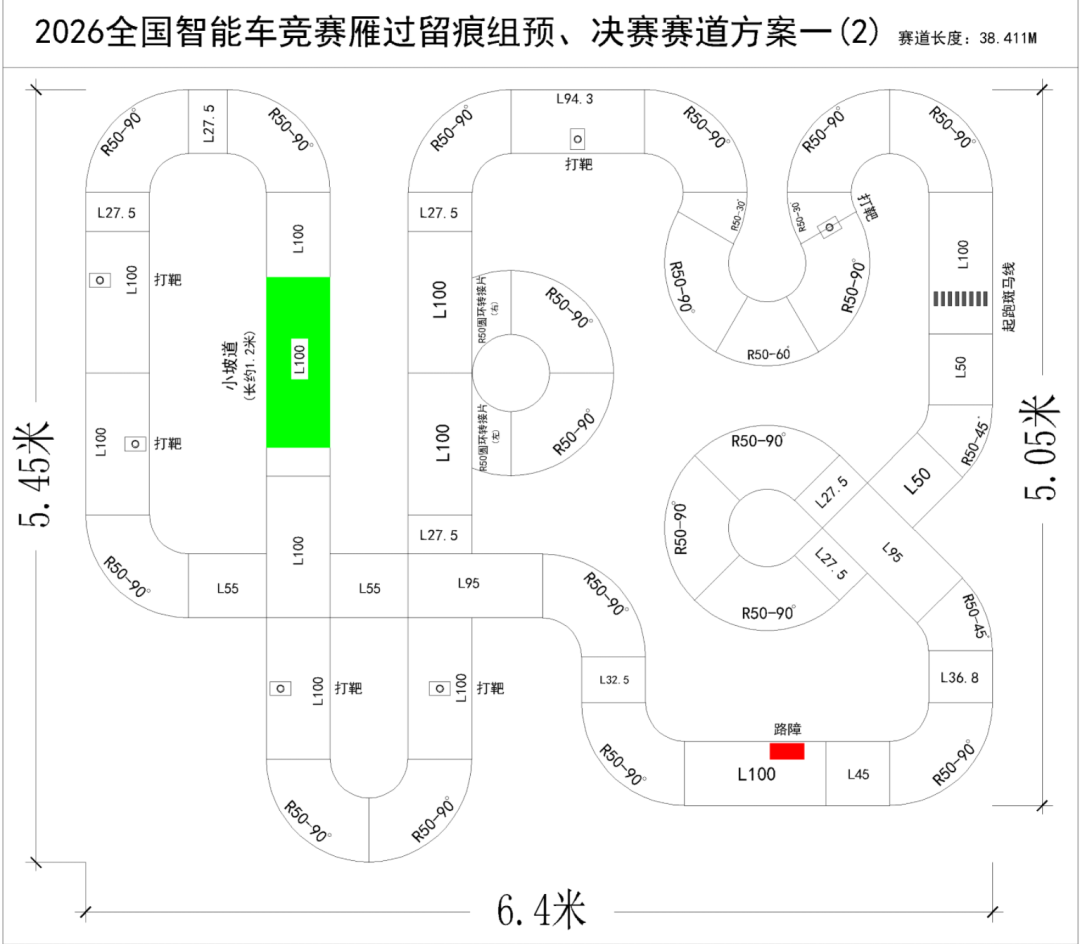

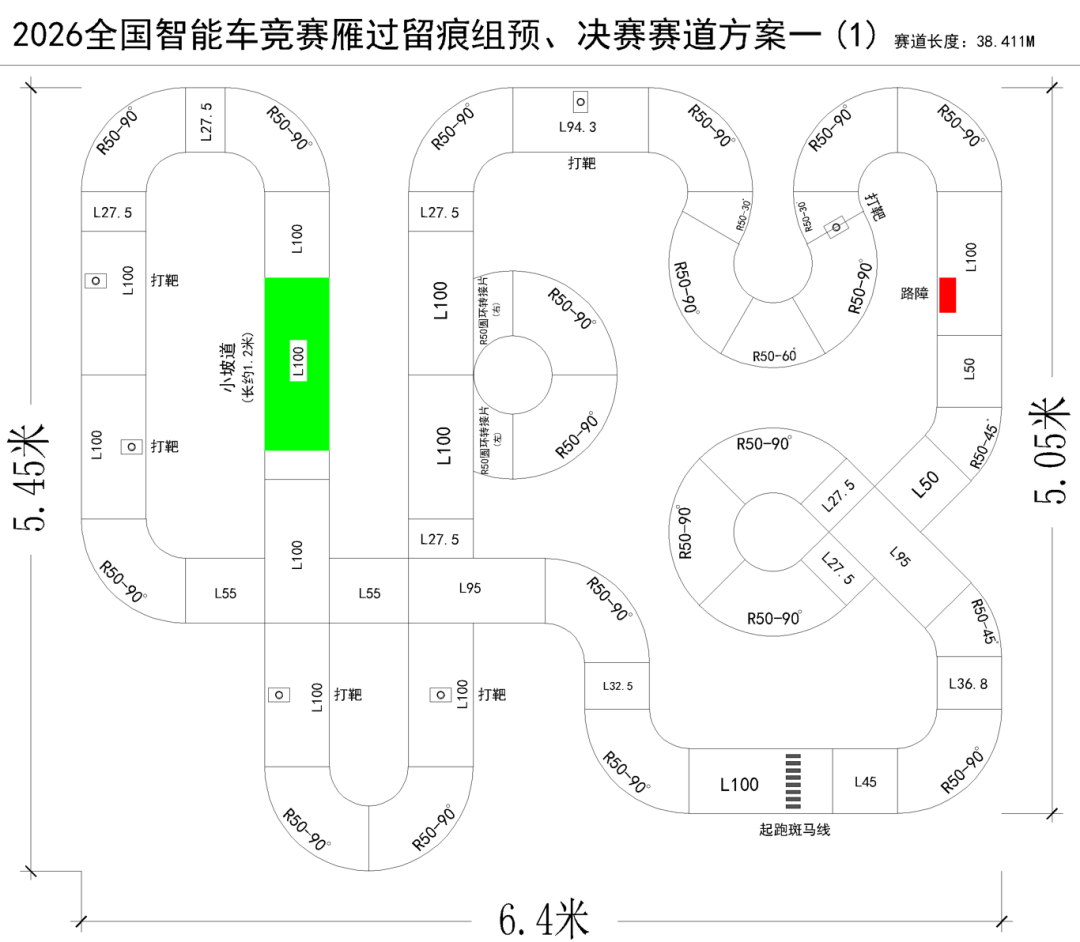

5.1 、賽道圖

??本次比賽設計了兩種可選賽道，承辦學校可根據自身場地選擇合適大小的賽道，選定后與逐飛確定好按選定型號供應。

??注意，在賽道中初步標記了一些防止紫外光紙板的位置，但現場鋪設相應的位置還需要根據賽道周圍環境是否適合站邊裁為準。一般情況下，將防止的紫外光圓圈紙板盡量放置在賽道的邊緣部分，前后相距在1米，左右分布，這樣便于裁判員觀察。

5.2 、布置建議

• 該賽道靠白色賽道導航，盡量保持賽場環境的光線是均勻且無陽光直射的。
• 藍色背景布不需揭開背面的背膠，直接平鋪在平整的地面上，然后用膠布固定，最后按圖紙鋪設好PVC賽道即可，可參考鋪設視頻： 【逐飛科技】第二十屆全國大學生智能車競賽室內賽道 鋪設演示_嗶哩嗶哩_bilibili^[4] : https://www.bilibili.com/video/BV1CL3yzgEhW/?spm_id_from=333.1387.search.video_card.click&vd_source=3372c72c30b934628672f899570ced5c

5.3 、預賽、決賽比賽模式

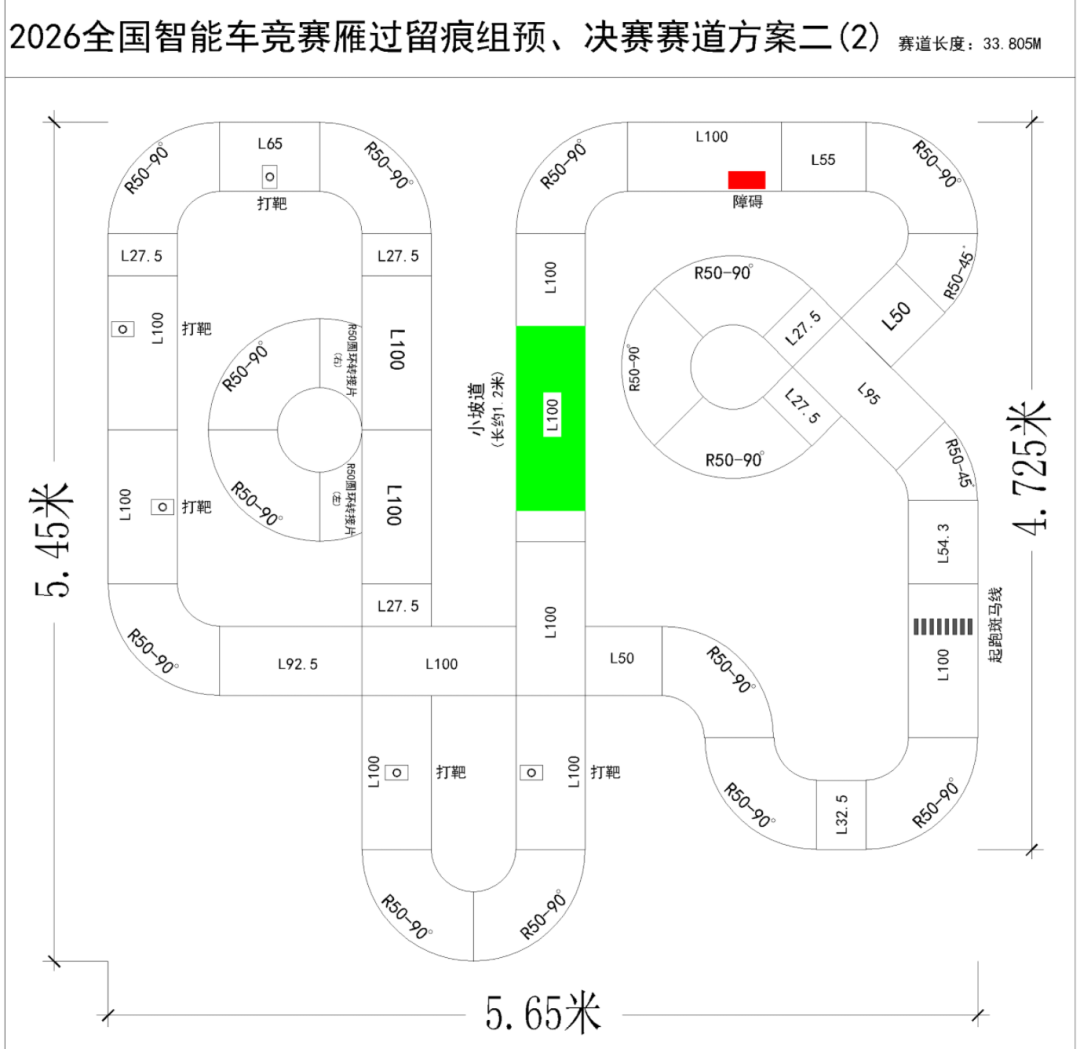

??預賽、決賽的賽道一樣，不做更改，只有圖片數量和運行圈數的區別，預賽跑一圈，放3張靶標，決賽跑兩圈放5張靶標，決賽的第二圈重復打靶即可。賽道設計中標注了≥5處靶標放置位置，比賽時選定位置后將不再變動靶標放置位置，所有隊伍用同樣的位置。

六、人工智能視覺組

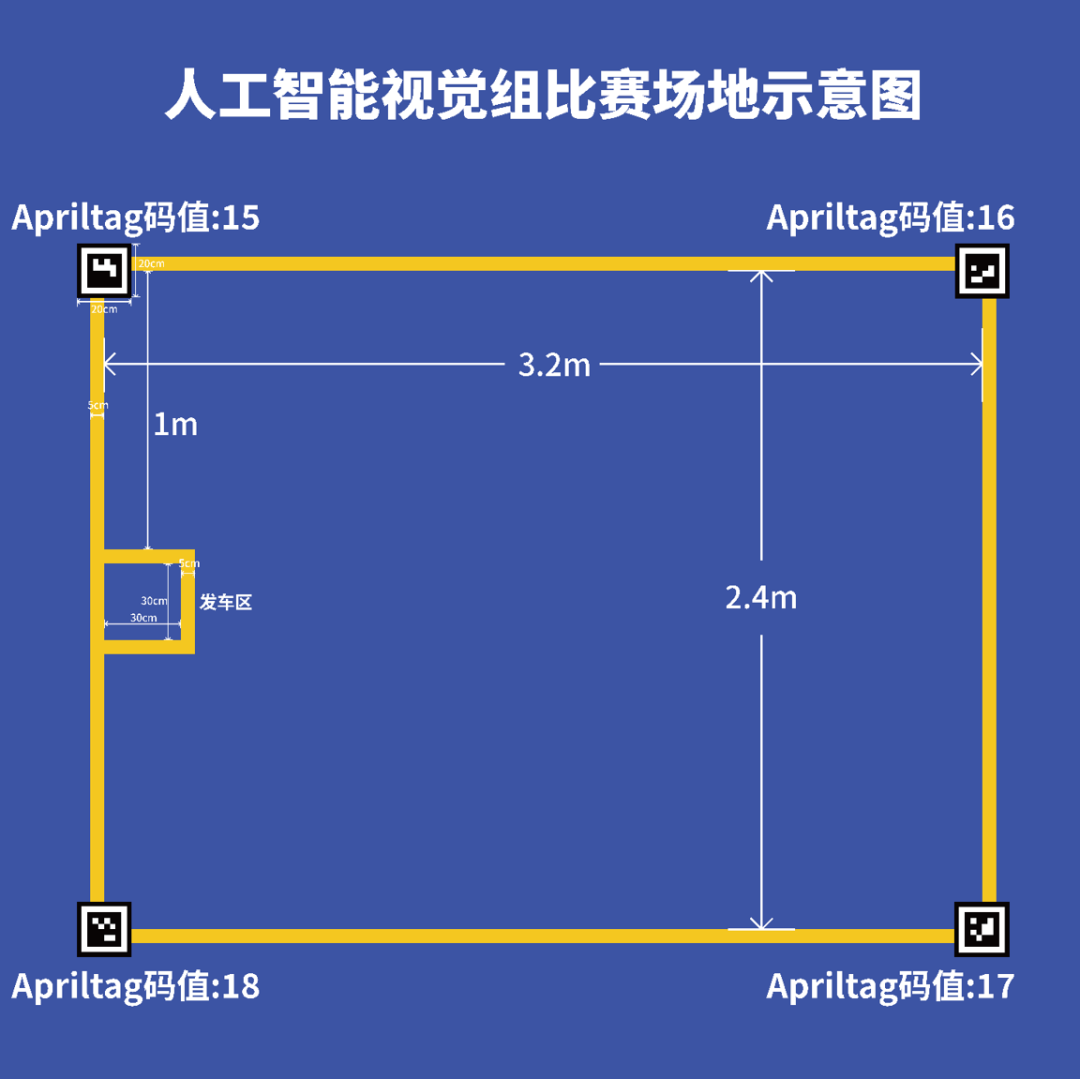

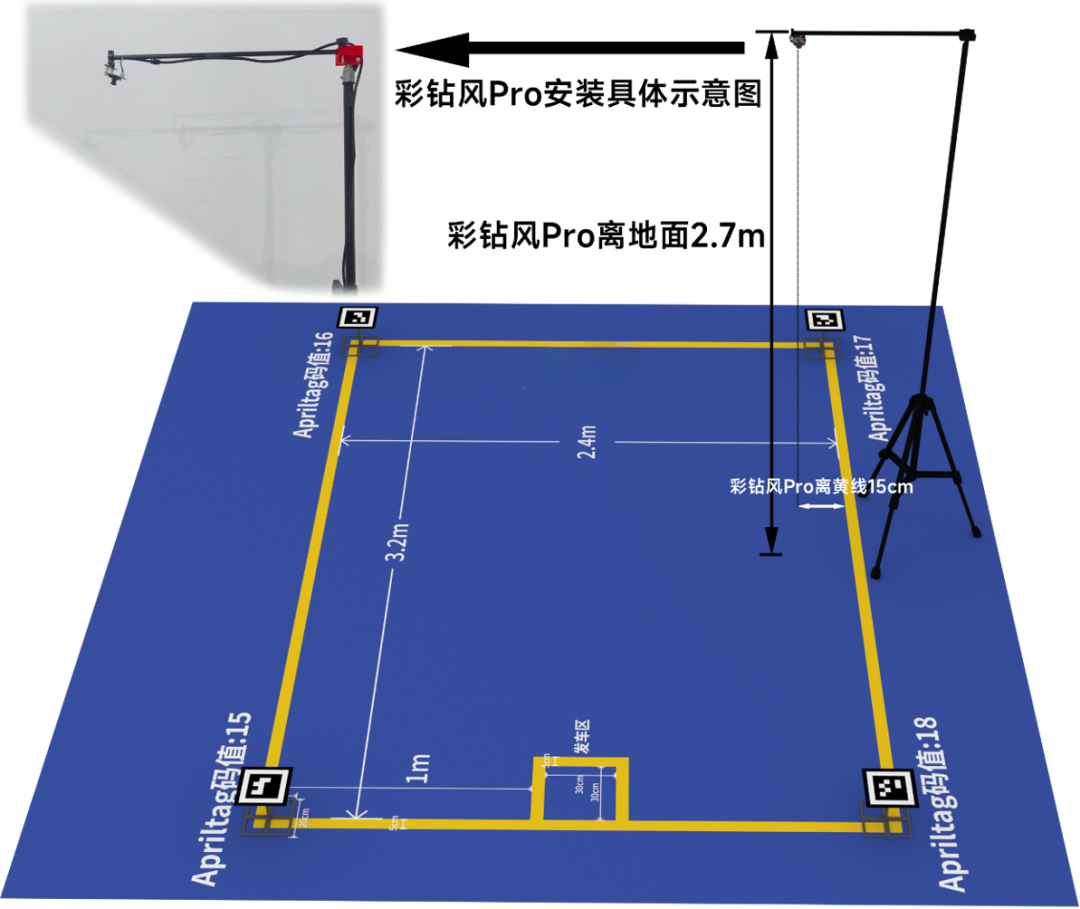

6.1 、賽道圖

6.2 、布置建議

• 該賽道比賽系統靠光學識別定位，對光線穩定性，均勻度要求高，確保場地光線均勻無變化，無太陽光照射。
• 該賽道要求配有大屏顯示游戲系統，大屏尺寸最好大于等于75寸，大屏需配有連接電腦的HDMI數據線，數據線長度需大于等于3米。
• 賽道黃色邊線外側環繞布置黑色路肩，形成物理圍擋，防止車模駛出賽道區域。
• 只保留左側發車區。
• 要求配備運行游戲系統的電腦，電腦配置：NVIDIA顯卡至少大于或等于3060，WIN10或WIN11專業版系統。

6.3 、預賽、決賽比賽模式

??預賽、決賽物理場地一致，由虛擬游戲系統自動生成虛擬場景，預決賽的箱子數量不一致，預賽4個，決賽6個。比賽三個關卡連續比，不分科進行。

七、單車定向組

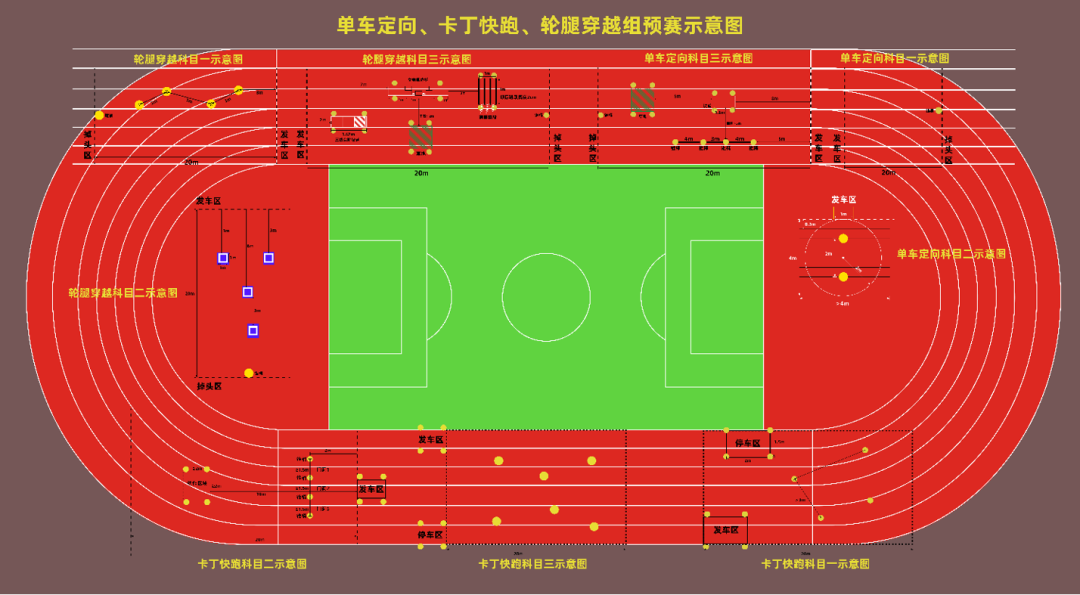

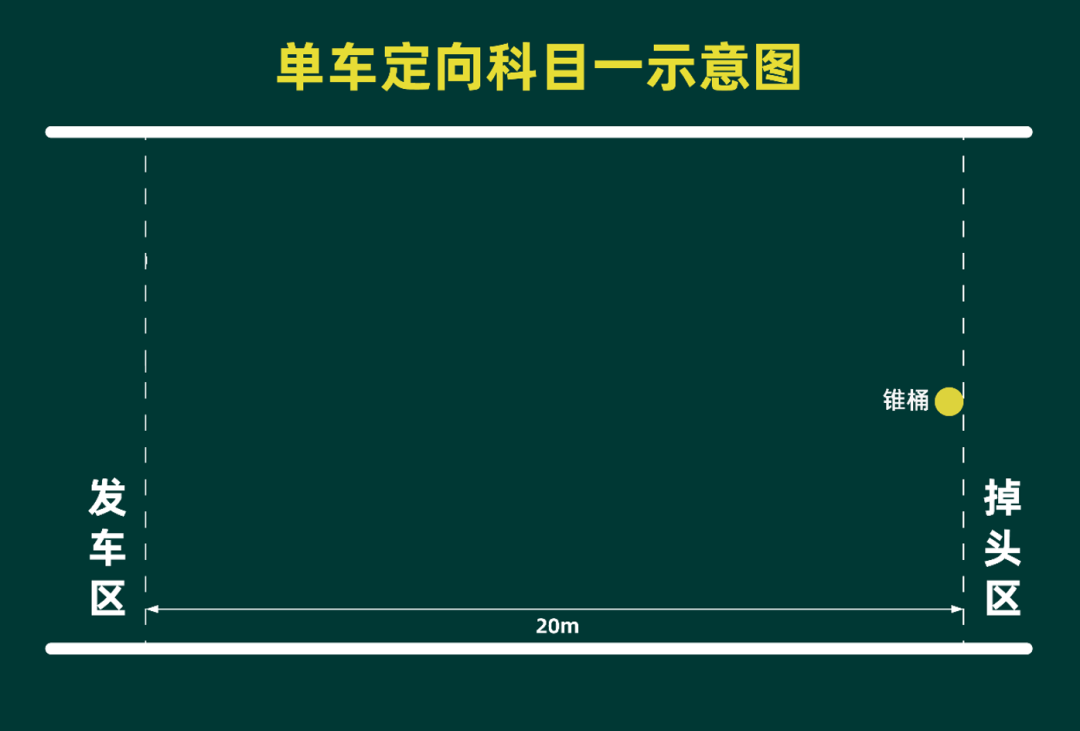

7.1.1 、單車定向科目一賽道圖

7.1.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場等場地，場地平整、開闊。
• 場地總長控制在 20 米～30 米，寬度 6 米～10 米，可根據現場實際條件靈活調整。
• 科目一與科目三所需場地規格一致，兩塊場地可互通復用，減少場地占用，增加賽道布置數量。

7.1.3 、預賽、決賽比賽模式

??預賽需設置科目一，決賽取消科目一。

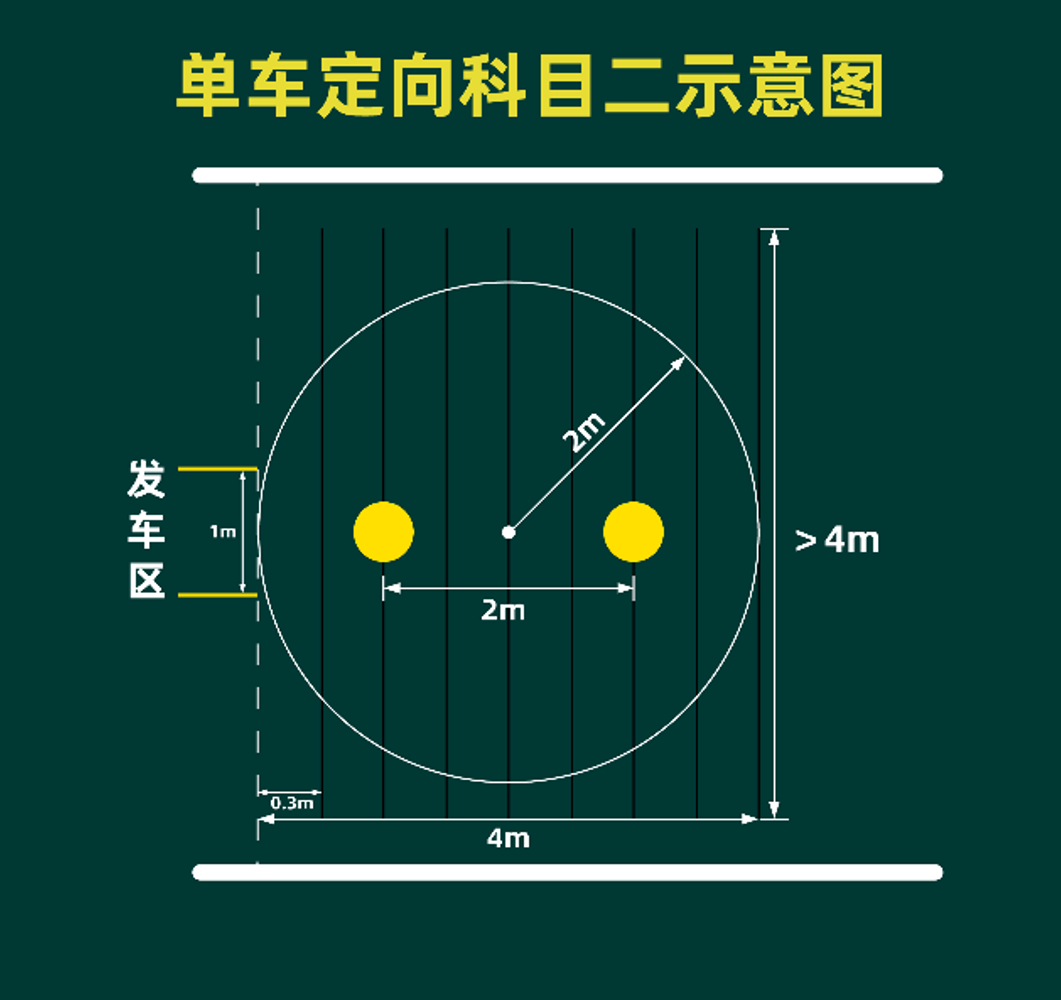

7.2.1 、單車定向科目二賽道圖

??在場地內鋪設間距為25厘米的水平線，用于判斷車模是否往復穿越。顯得顏色與地面的顏色反差大即可。

7.2.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場、室外網球場或室內涼快的合適場地等。
• 場內半徑 2 米的圓形有兩種布置方案：一是先用粉筆勾勒圓形輪廓，再粘貼白色膠帶強化標識，防止掉色；二是先用粉筆勾勒圓形輪廓，然后在平行線和圓形輪轂交界處放置小錐桶圍合出圓形邊界，便于辨別車模是否駛出圓形區域。科目二所需場地面積較小，若場地條件充足，可布置多個科目二賽道。

7.2.3 、預賽、決賽比賽模式

??單車定向科目二預賽與決賽賽道一致。

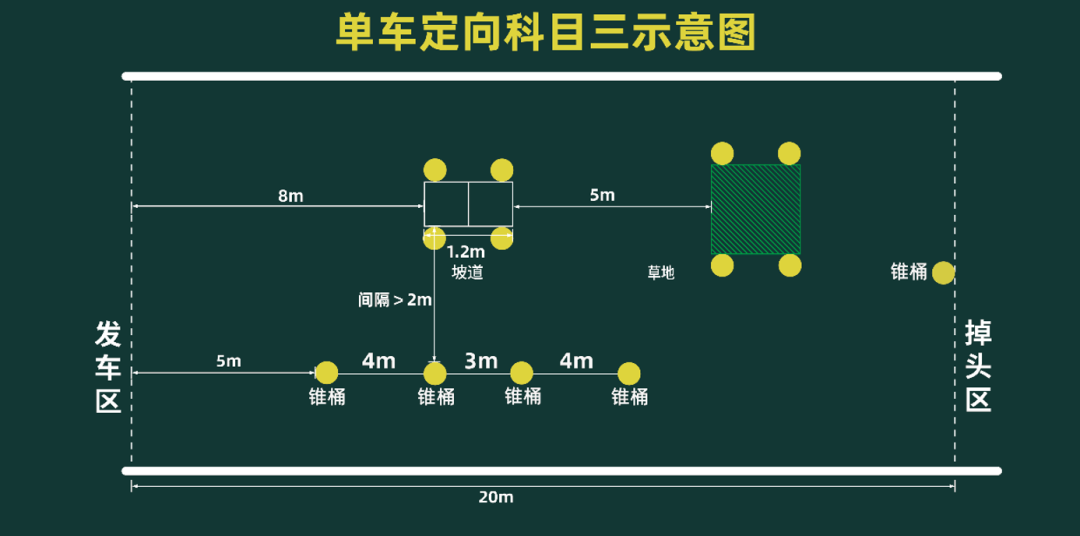

7.3.1 、單車定向科目三賽道圖

7.3.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場等室外場地，場地平整、開闊。
• 場地總長控制在 20 米～30 米，寬度 6 米～10 米，可根據現場實際條件靈活調整。
• 科目一與科目三所需場地規格一致，兩塊場地可互通復用，減少場地占用，增加賽道布置數量。

7.3.3 、預賽、決賽比賽模式

??科目三預賽如上圖所示，決賽可以在預賽的基礎上增加繞行錐桶數量。比如增加到五個錐桶數量。

八、輪腿穿越組

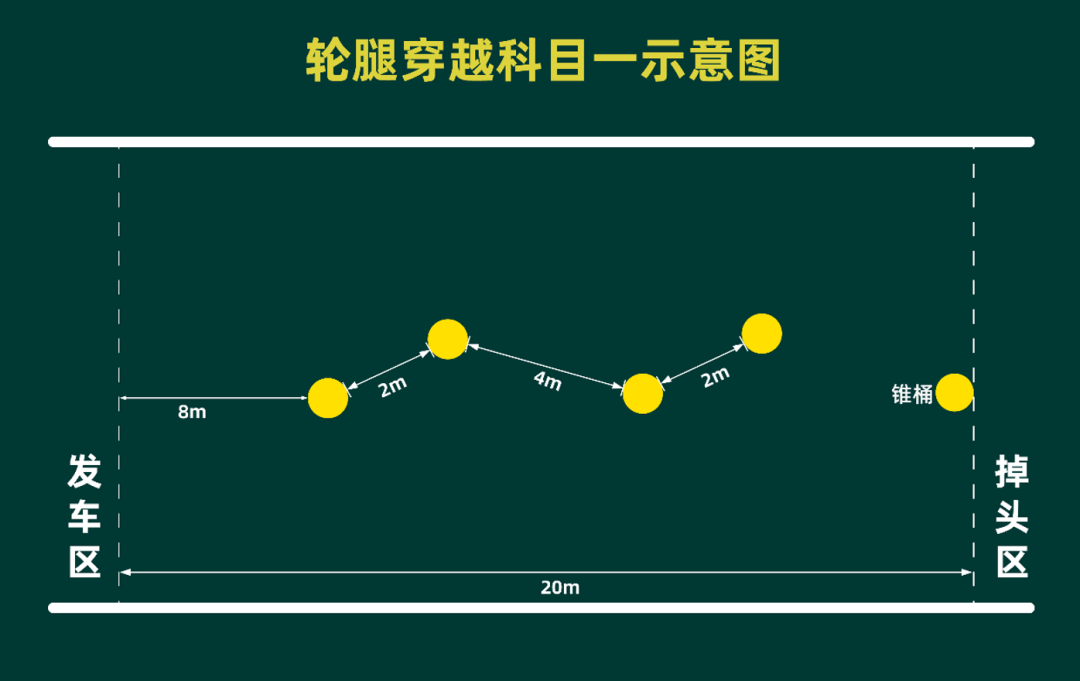

8.1.1 、輪腿穿越科目一賽道圖

8.1.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場等場地，場地平整、開闊。
• 場地總長控制在 20 米～30 米，寬度 6 米～10 米，可根據現場實際條件靈活調整。
• 科目一，二，三所需場地規格一致，場地可互通復用，減少場地占用，增加賽道布置數量。

8.1.3 、預賽、決賽比賽模式

??預賽需設置科目一，決賽取消科目一。

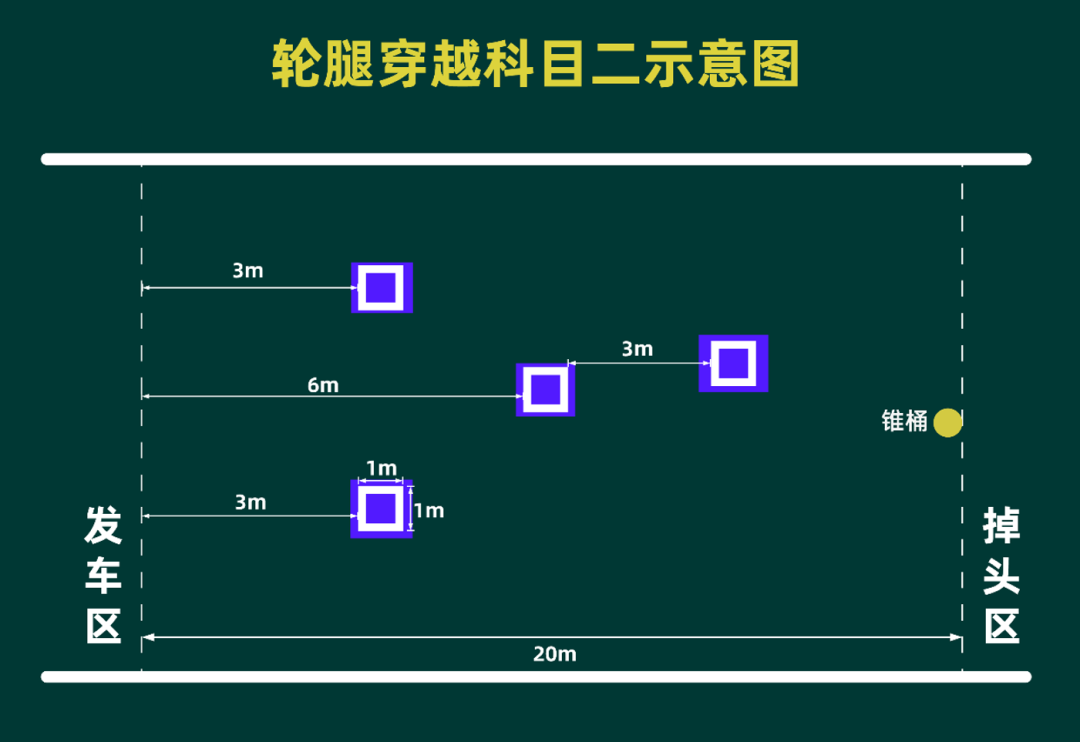

8.2.1 、輪腿穿越科目二賽道圖

8.2.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場等場地；場地平整、開闊。
• 在雷區背景下鋪設藍色背景布。
• 場地總長控制在 20 米～30 米，寬度 6 米～10 米，可根據現場實際條件靈活調整。
• 科目一，二，三所需場地規格一致，場地可互通復用，減少場地占用，增加賽道布置數量。

8.2.3 、預賽、決賽比賽模式

??預賽科目二可參考上圖所示，決賽可以在預賽的基礎上再增加一個或者兩個雷區。

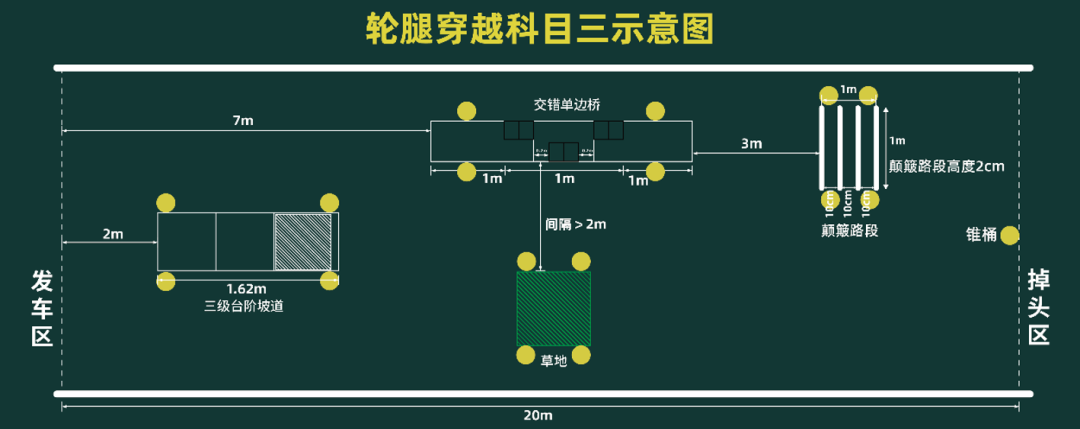

8.3.1 、輪腿穿越科目三賽道圖

8.3.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場等場地；場地平整、開闊。
• 在三級臺階坡道下面鋪設藍色背景布。如果是在操場紅色跑道上，不用鋪設藍色背景布。
• 場地總長控制在 20 米～30 米，寬度 6 米～10 米，可根據現場實際條件靈活調整。
• 科目一，二，三所需場地規格一致，場地可互通復用，減少場地占用，增加賽道布置數量。

8.3.3 、預賽、決賽比賽模式

??預賽科目三如上圖所示，預賽可以取消三級臺階、單邊橋、顛簸路段其中一個元素。決賽所有元素都存在。

九、卡丁快跑組

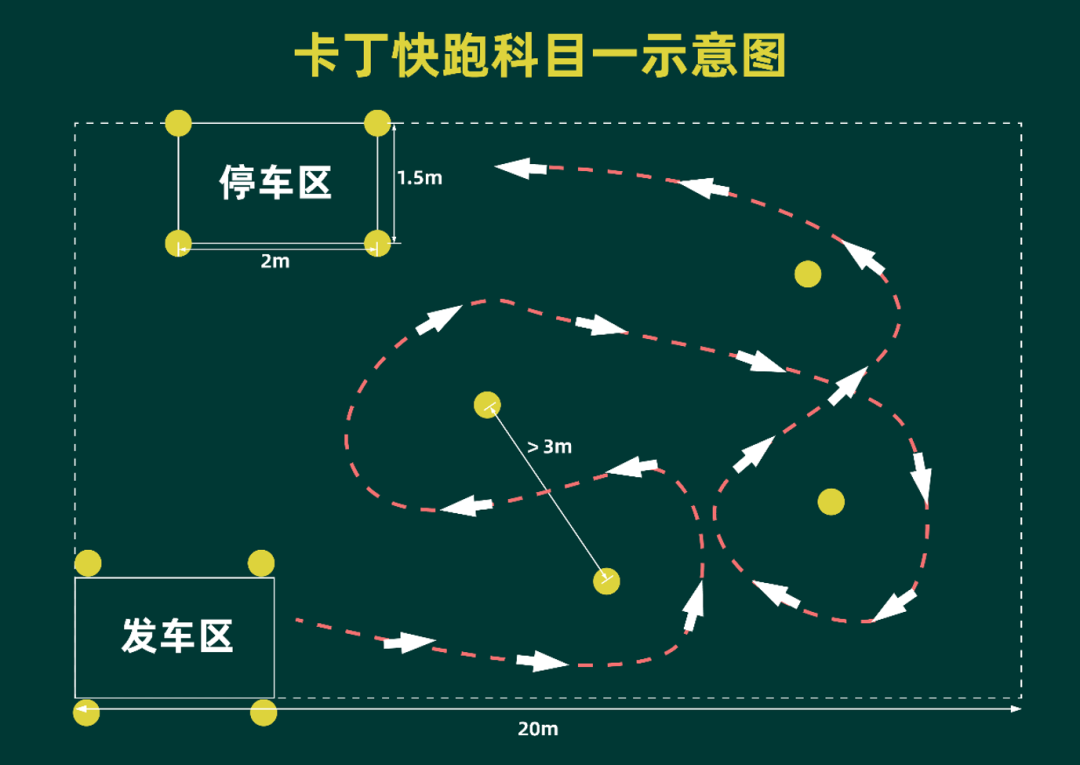

9.1.1 、卡丁快跑科目一賽道圖

9.1.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場等場地，場地平整、開闊。
• 場地總長控制在 20 米～30 米，寬度 7 米～10 米，可根據現場實際條件靈活調整。
• 科目一，二，三所需場地規格一致，場地可互通復用，減少場地占用，增加賽道布置數量。
• 其中路徑標識可以使用白色膠布貼在地面進行標識即可。

9.1.3 、預賽、決賽比賽模式

??預賽需設置科目一，決賽取消科目一。

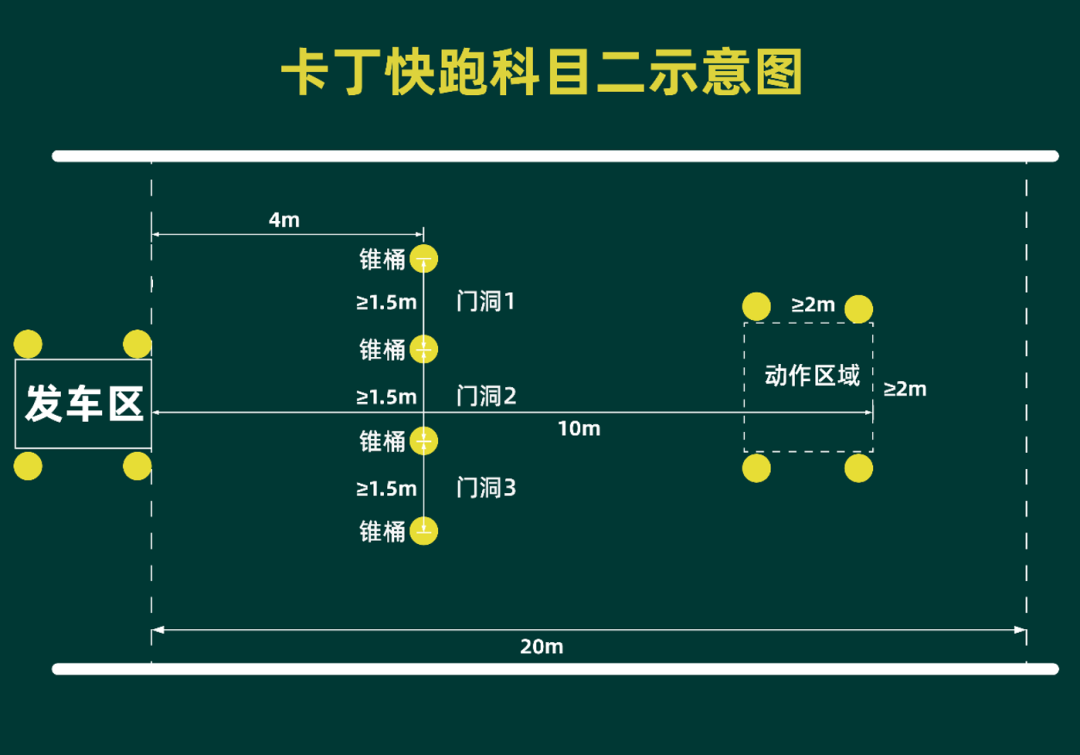

9.2.1 、卡丁快跑科目二賽道圖

9.2.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場等場地，場地平整、開闊。
• 場地總長控制在 20 米～30 米，寬度 7 米～10 米，可根據現場實際條件靈活調整。
• 科目一，二，三所需場地規格一致，場地可互通復用，減少場地占用，增加賽道布置數量。

9.2.3 、預賽、決賽比賽模式

??預賽需如上圖所示設置科目二，決賽取消科目二。

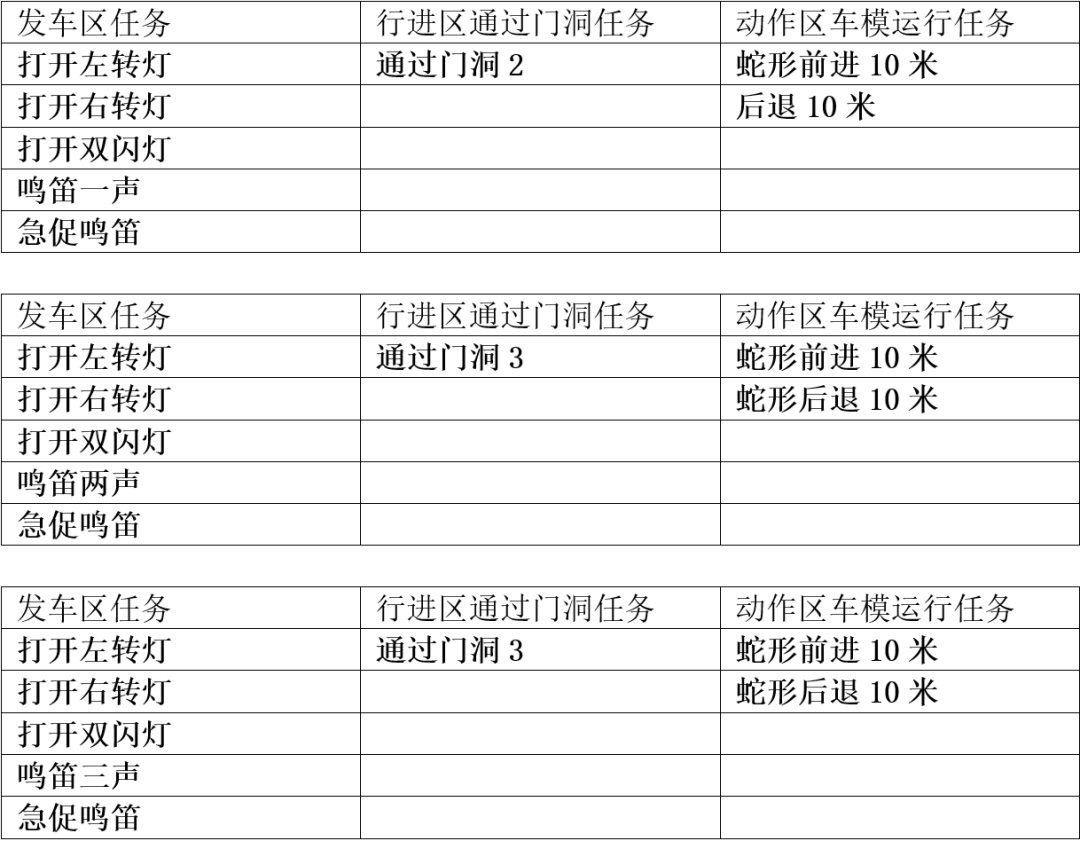

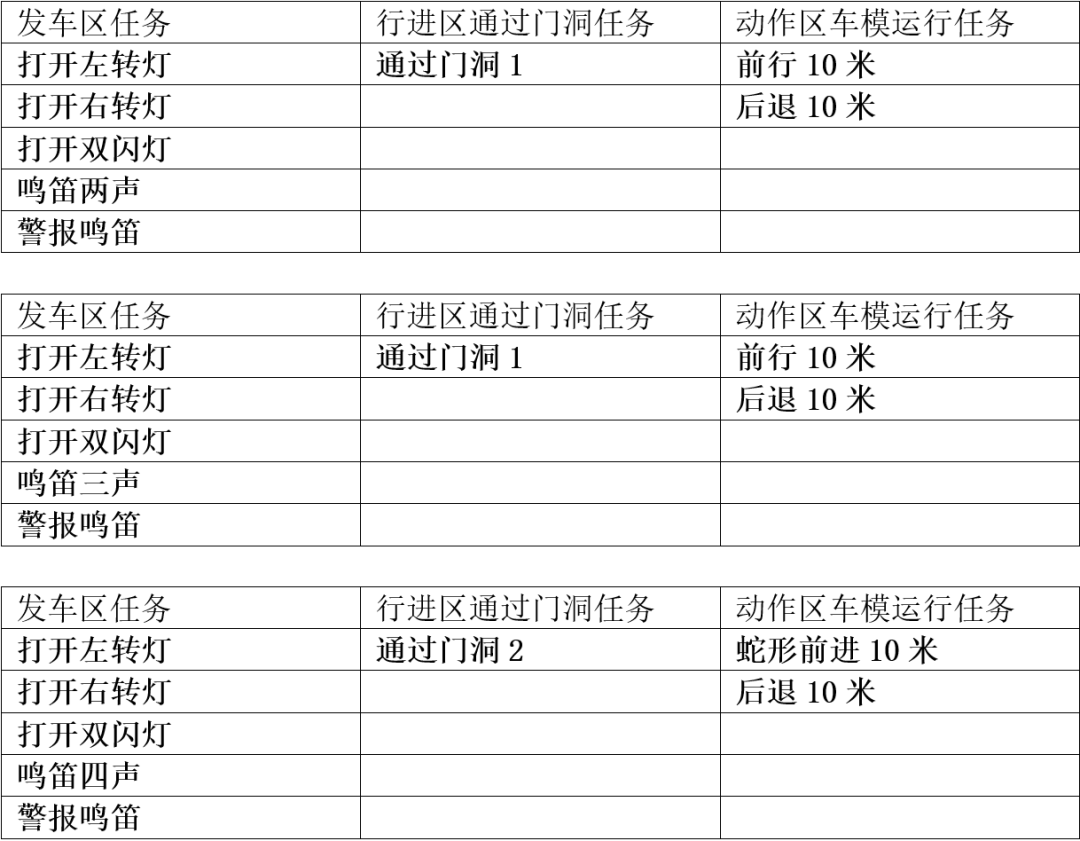

??科目二比賽通過抽紙條的方式進行，承辦學校需提前打印和裁剪好，比賽方案如下：

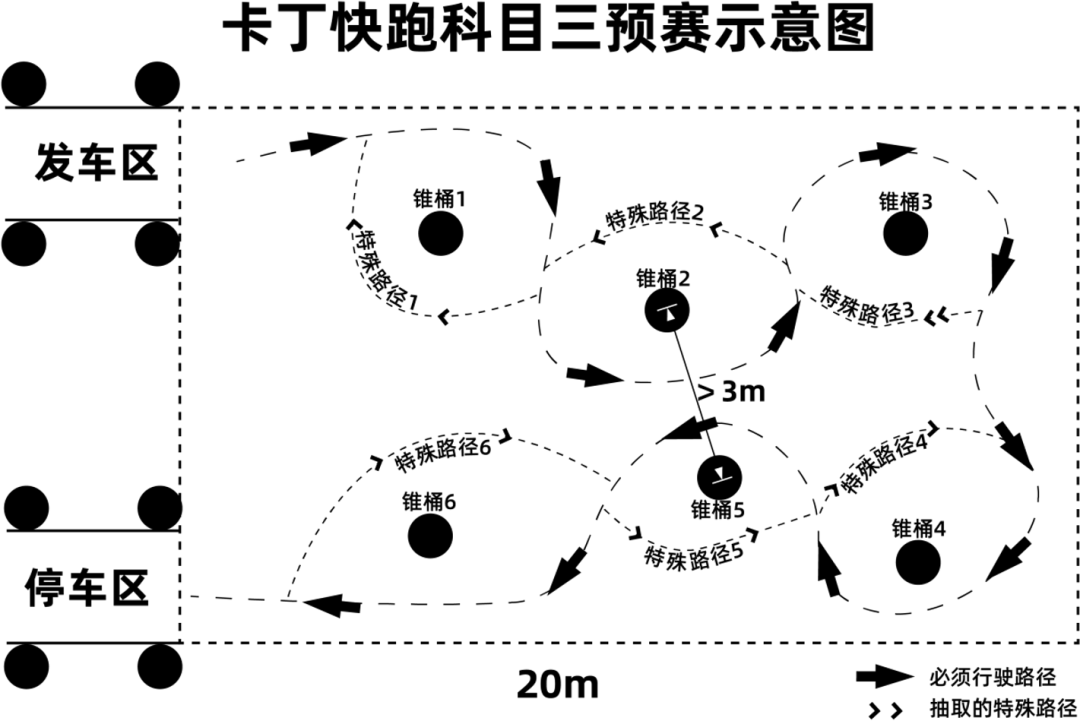

9.3.1 、卡丁快跑科目三賽道圖

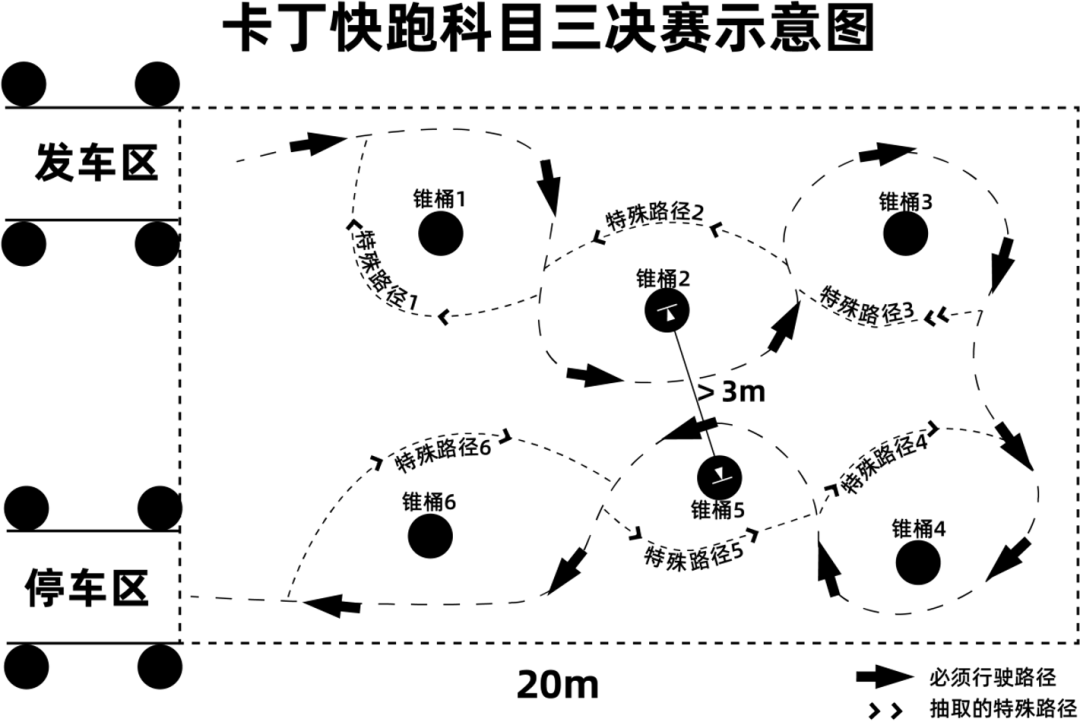

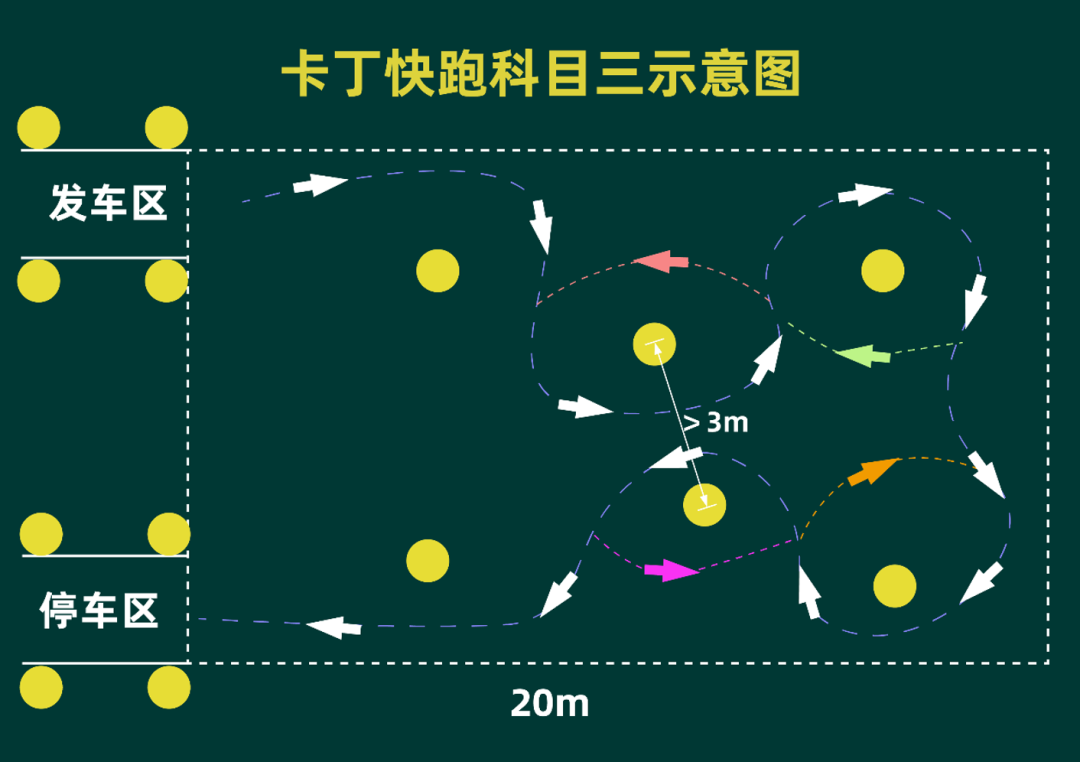

??說明： 選手上場之后通過抽簽確定繞行錐桶位置。預先打印若干張（數量與錐桶數量相同），每次發車前都必須抽取一個繞行錐桶的位置。

9.3.2 、布置建議

• 賽道為室外場景，可鋪設在室外操場跑道、室外籃球場等場地，場地平整、開闊。
• 場地總長控制在 20 米～30 米，寬度 7 米～10 米，可根據現場實際條件靈活調整。
• 科目一，二，三所需場地規格一致，場地可互通復用，減少場地占用，增加賽道布置數量。

9.3.3 、預賽、決賽比賽模式

??卡丁快跑組決賽只比科目三，預賽科目三如上圖所示，分為必須行駛路徑（藍色路徑）和特殊路徑（粉色，綠色，橙色等）。

??選手發車前抽取需要行駛的特殊路徑，完成特殊路徑行駛。

??決賽科目三可以在預賽的基礎上增加抽取的特殊路徑的數量（增加繞行錐桶的數量，可以同一個錐桶多次，也可以多個錐桶繞行）。

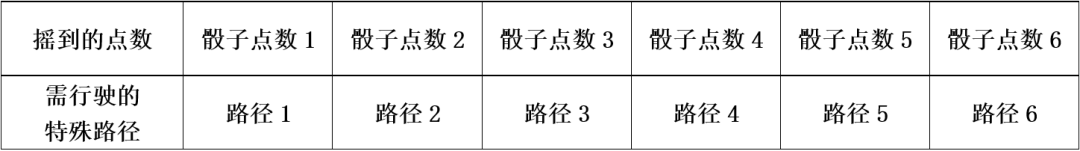

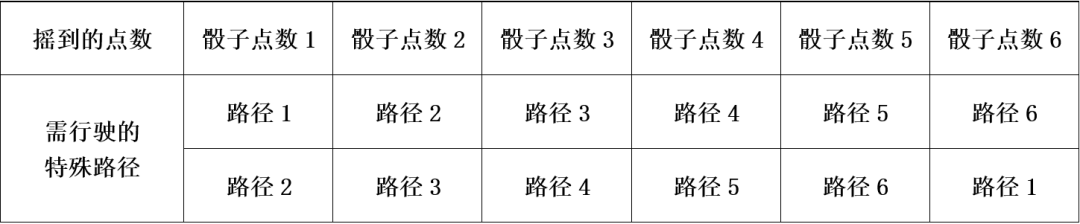

科目三比賽通過搖電動骰?方式進行，承辦學校需提前打印路徑圖紙，比賽方案如下：

• 注：必須按照箭頭方向行駛

（通過搖電動骰?抽取需要完成的特殊路徑）

• 注：必須按照箭頭方向行駛

（通過搖電動骰?抽取需要完成的特殊路徑）

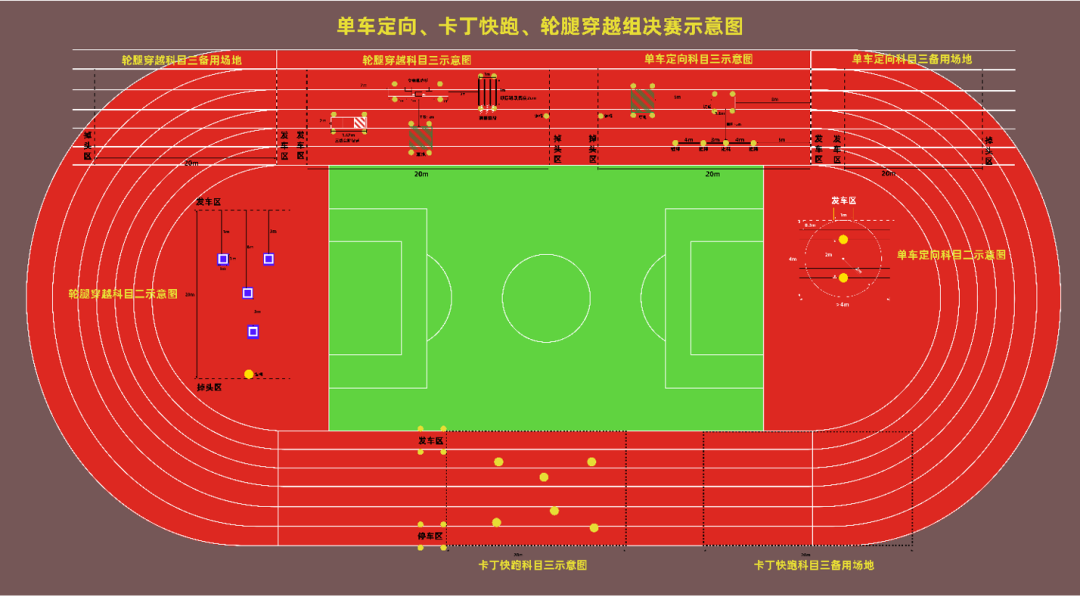

9.4 、室外組場地分布建議

??以上布局僅供參考，承辦學校可根據自身場地條件將各組別、各科目進行布置即可，不一定都在操場上進行比賽，籃球場，網球場等平整的場地都可以。

十、智能模型組

10.1 、場地需求

??分賽區配置1塊比賽場地，總決賽配置2塊比賽場地，場地規格標準如下表：

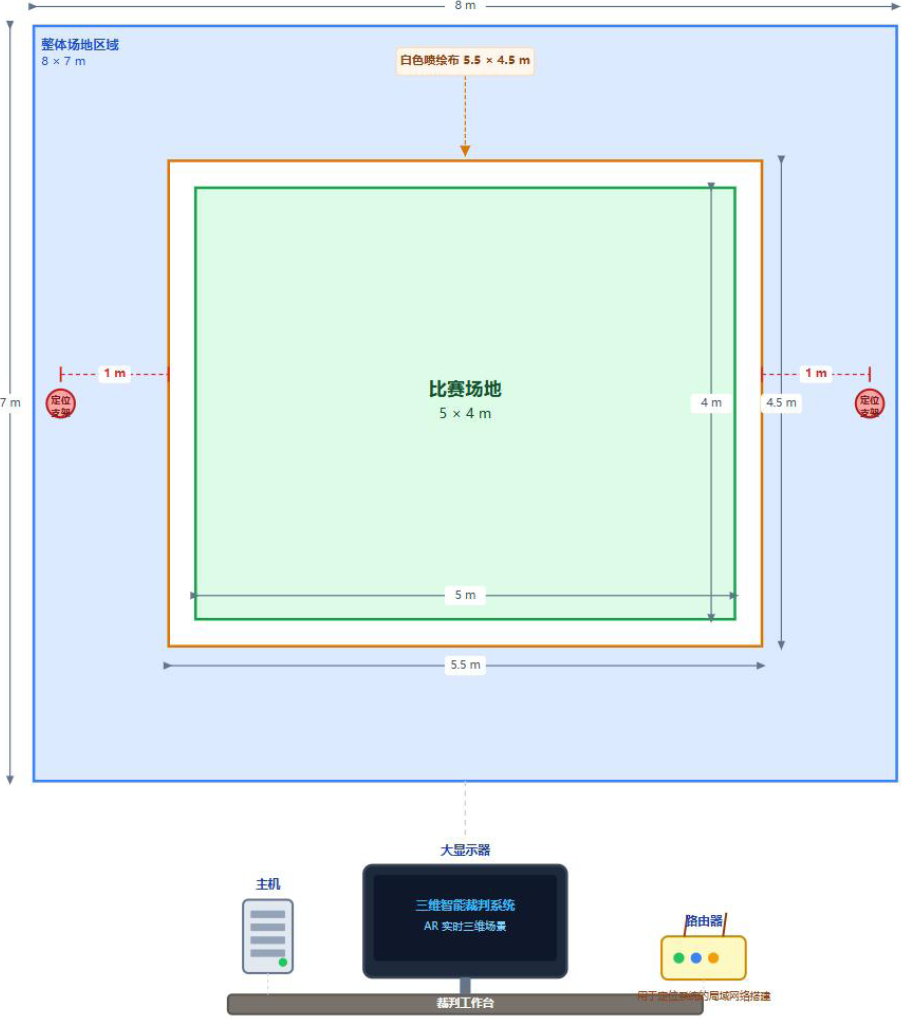

10.2 場地布局說明

1. 整體外圍區域：8m×7m；
2. 白色噴繪布區域：5.5m×4.5m；
3. 核心比賽行駛區域：5m×4m；
4. 兩支定位支架分別布置在場地左右兩側，距離噴繪布邊緣預留1m間距；
5. 裁判工作臺設置于場地外側，依次擺放主機、42寸及以上大屏、路由器，用于三維智能裁判系統實時畫面展示。

10.3 設備需求

??承辦院校需提前自備以下供電、顯示設備，賽事配套設備由主辦方統一郵寄：

10.4 志愿者需求

??分賽區賽事需承辦校安排3名現場志愿者，崗位分工及職責如下：

□  志愿者通用要求：

1. 全體志愿者必須提前參加線上簡短培訓，熟練掌握賽事流程、裁判系統基礎操作；
2. 兩名裁判志愿者需保持客觀中立，嚴禁以任何方式干預、影響比賽成績與判罰結果。

十一、飛躍雷區

1、預賽方案

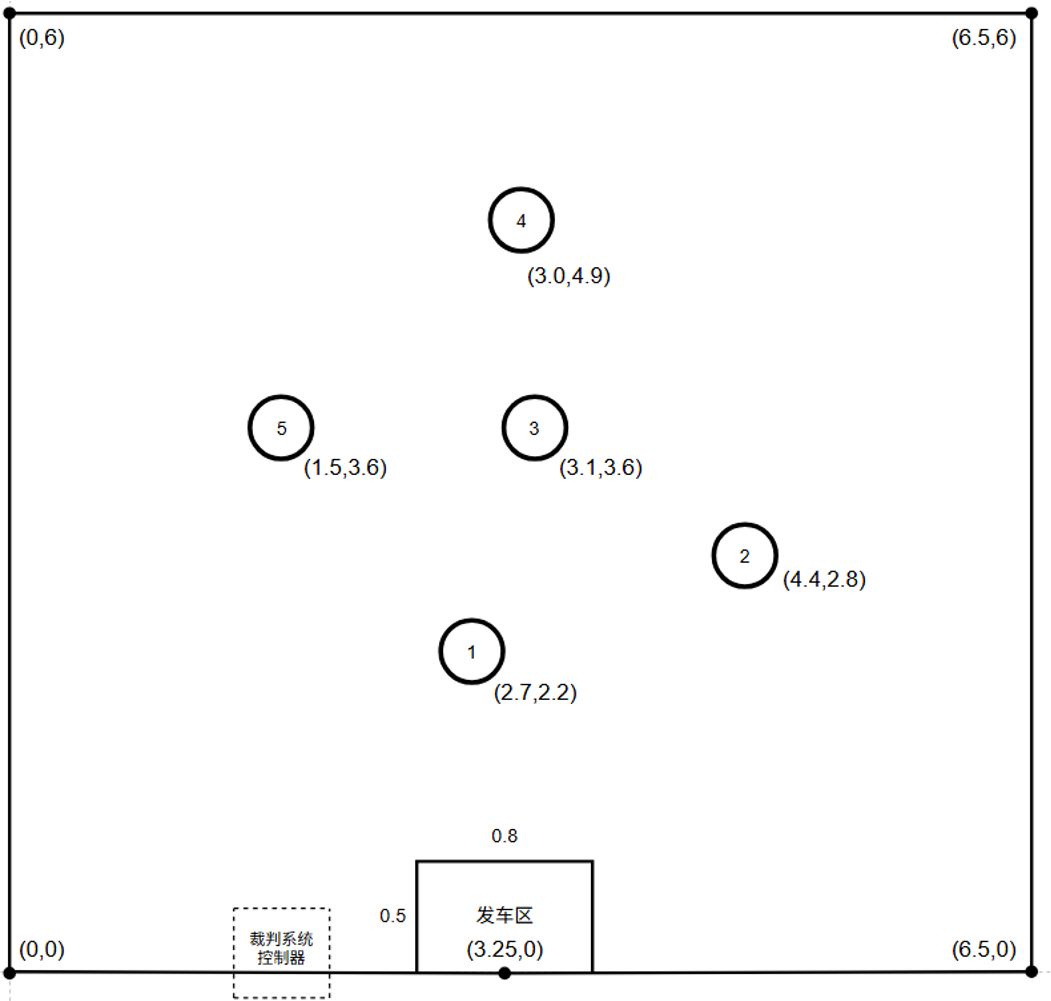

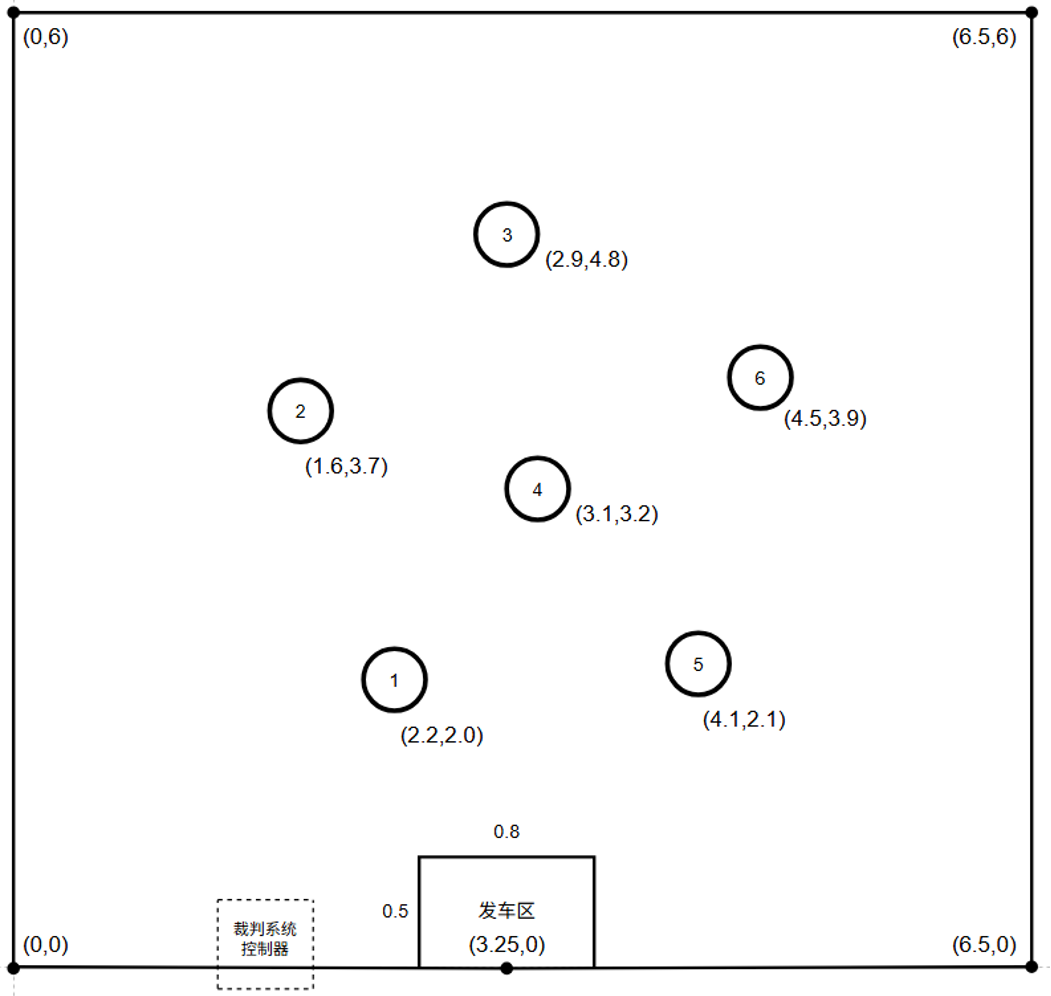

【賽道邊框大小可根據實際場地調整(邊長5-7米)，但需要確保燈間距和燈序組，不可隨意更改】

（1）方案1

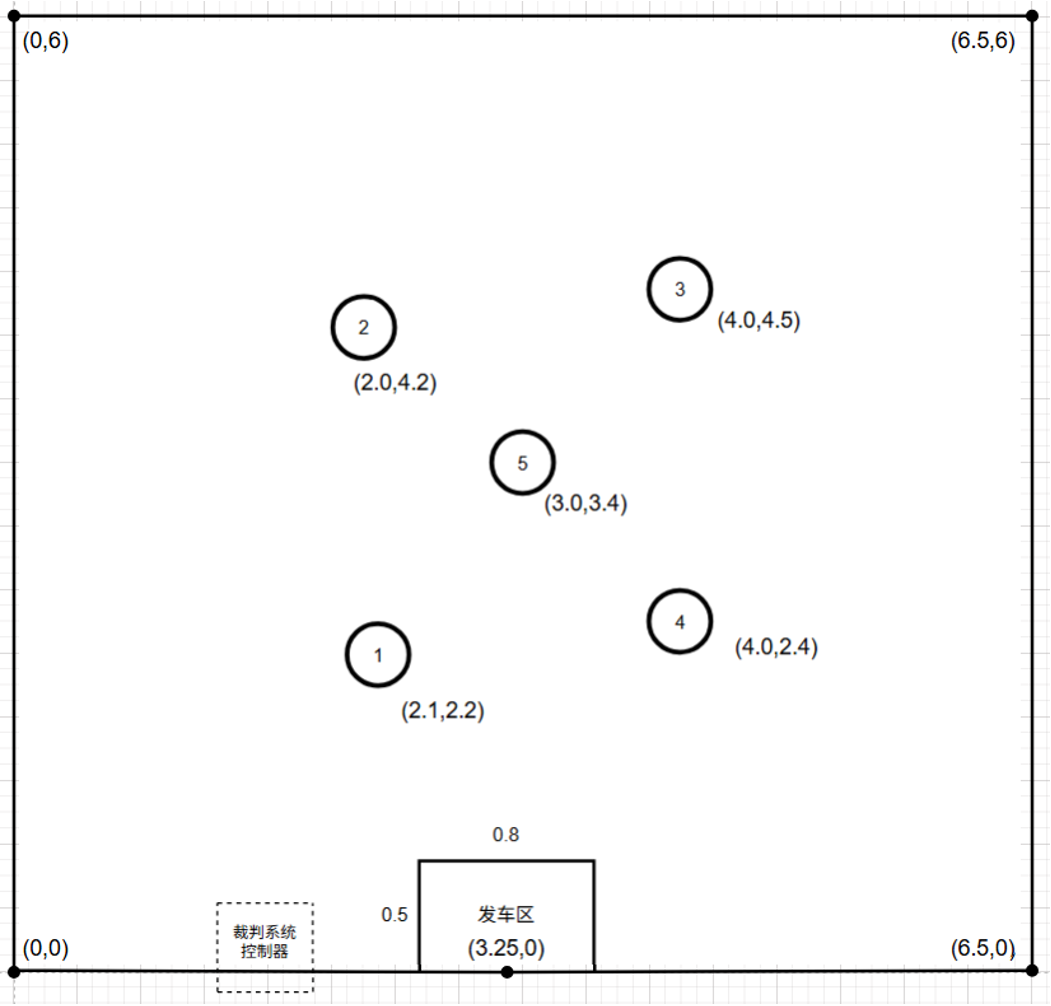

坐標單位：米【確保相鄰燈間距不大于2m】 隨機模式信標燈序組（信標燈個數5，滅燈數量10/次/個，雙燈模式）： ① 15 23 45 12 53 ② 45 32 15 34 51 ③ 14 25 34 15 23

（2）方案1

坐標單位：米 【確保相鄰燈間距不大于2m，②-④除外】 隨機模式信標燈序組（信標燈個數5，滅燈數量10/次/個，雙燈模式）： ① 13 45 23 15 43 ② 12 34 15 23 45 ③ 15 32 51 43 15

2、決賽方案

（1）方案1

坐標單位：米，【確保相鄰燈間距不大于2m】 隨機模式信標燈序組（信標燈個數6，滅燈數量12/次/個，雙燈模式）： ① 15 42 36 45 12 46 ② 12 34 56 14 23 45 ③ 15 46 23 14 56 24 ④ 14 23 46 15 43 21

3、國賽參考方案

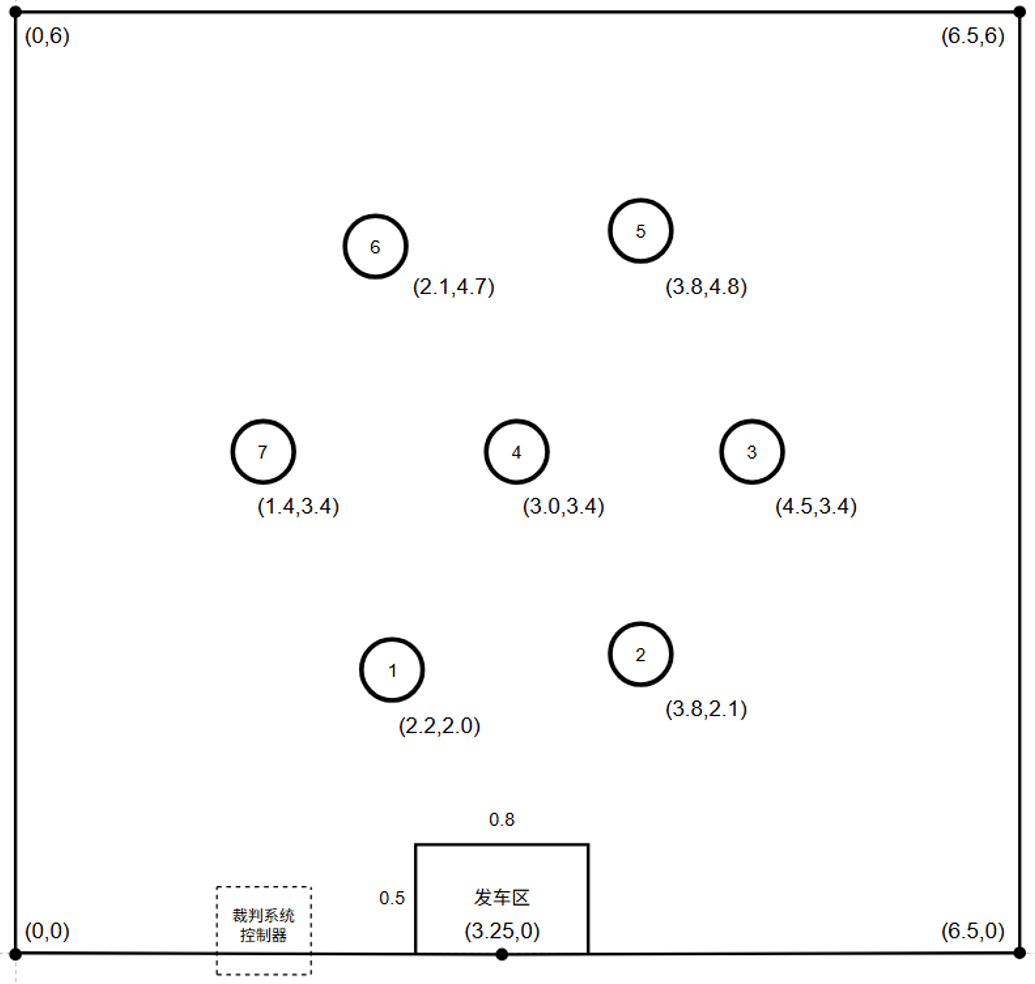

坐標單位：米 【確保相鄰燈間距不大于2m】 隨機模式信標燈序組（信標燈個數7，滅燈數量16/次/個，雙燈模式）： ① 12 47 56 43 21 46 53 42 ② 12 46 17 43 56 41 23 45 ③ 17 42 35 41 67 45 23 46 ④ 17 43 56 47 12 34 56 41 ⑤ 12 45 67 42 17 46 35 42
