如果你剛開始學 BLDC 電機控制，FOC 往往是一個容易卡住的概念。
它看起來像一套數學算法，但落到工程里，又會牽涉到傳感器、坐標變換、電流環、速度環、故障診斷和參數整定。
所以，對初學者來說，一個好的入門項目不一定要最復雜，而是要能把系統結構講清楚。
今天推薦的開源項目是 EFeru/bldc-motor-control-FOC。它用 Matlab/Simulink 實現 BLDC 電機的 Field Oriented Control，也就是常說的 FOC 控制，并且作者說明這個控制器已經部署和測試在實時滑板車嵌入式平臺上。
這個項目對初學者友好的地方，是它沒有一上來只給一堆 C 文件，而是先把控制系統拆成幾個明確模塊。

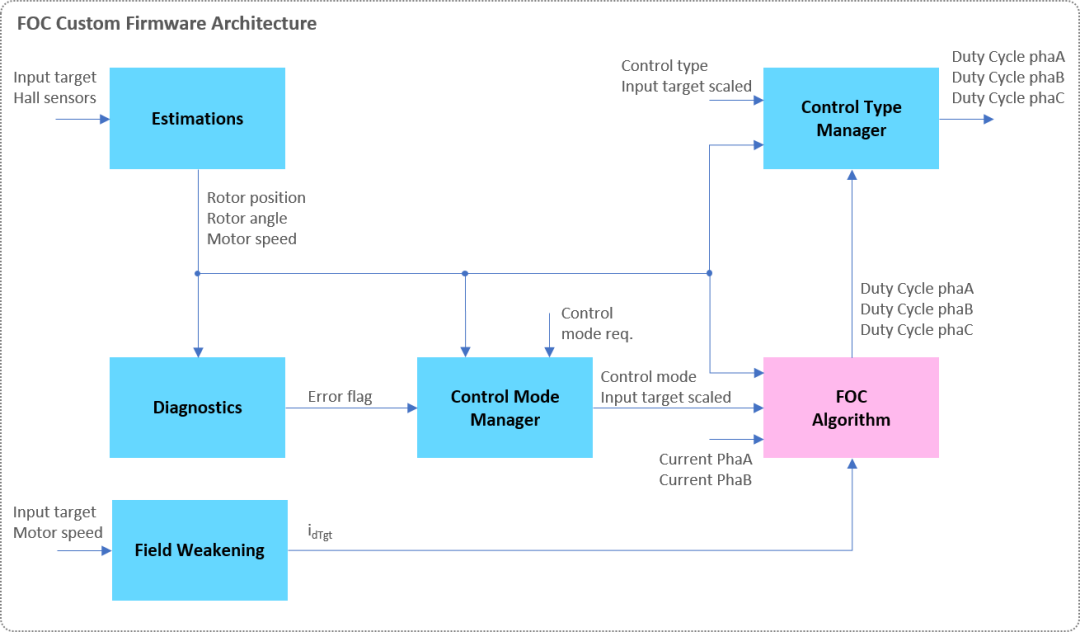

在總體架構圖里，可以看到 Estimations、Diagnostics、Control Mode Manager、Control Type Manager、Field Weakening 和 FOC Algorithm 等部分。
這張圖提醒我們：FOC 算法不是孤立存在的。
真正的電機控制系統，還要先知道轉子位置、角度和電機速度，也要處理霍爾傳感器異常、電機堵轉、MOSFET 故障這類診斷問題。
如果你過去只在文章里看過 Clarke 變換、Park 變換，看到這張圖會更容易明白：算法外面還有一層工程系統。

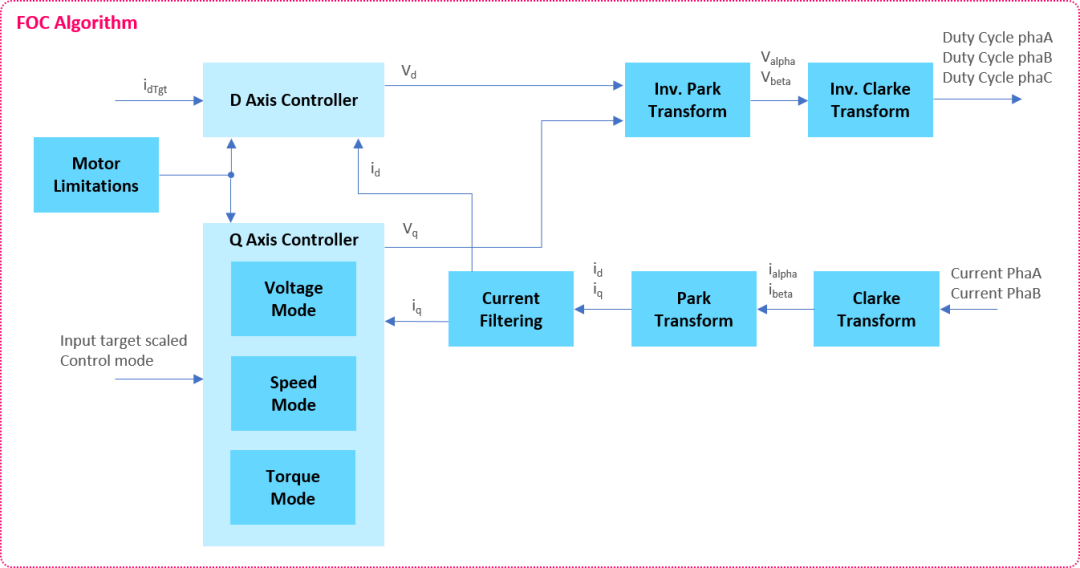

項目 README 給出了 FOC Algorithm 的結構圖，適合初學者反復看。
它把 D 軸控制器、Q 軸控制器、電流濾波、Clarke 變換、Park 變換、反 Park 變換和反 Clarke 變換放在同一張圖里。
理解這張圖時，不必一開始就陷入所有公式。
可以先抓住一條主線：三相電流經過 Clarke 和 Park 變換后，會被轉換到更容易控制的坐標系；控制器在 D 軸和 Q 軸上處理目標，再通過反變換回到三相輸出。
對初學者來說，D 軸和 Q 軸可以先粗略理解成“磁鏈方向”和“轉矩方向”。
這個項目的價值在于，它把這些抽象環節放進了一個可瀏覽的模型里。README 還提供了 FOC Webview，沒有 Matlab/Simulink 環境也可以在線查看控制器模型。

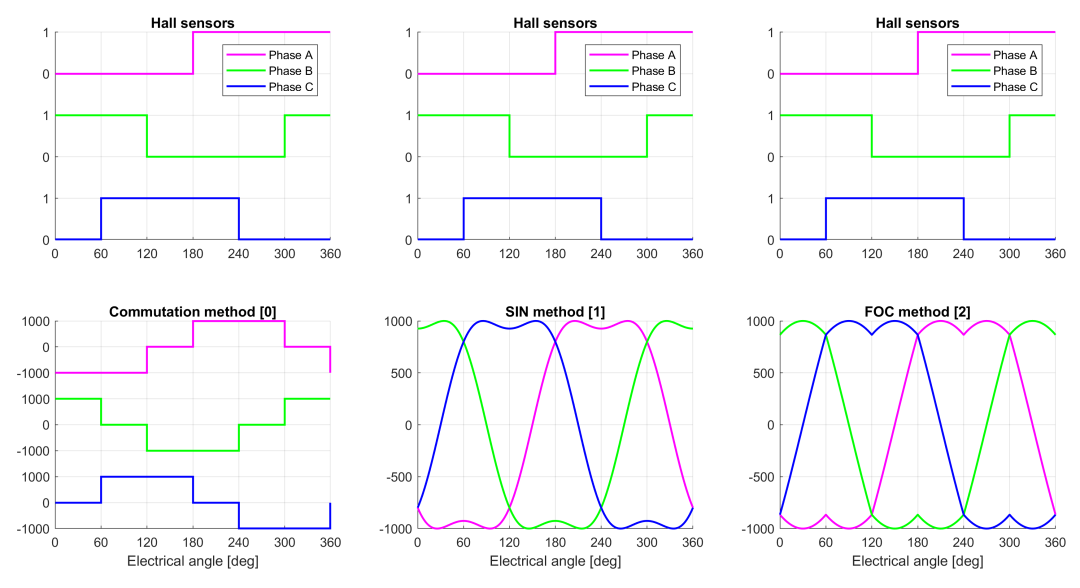

另一個亮點，是它同時展示了三類控制方式：Commutation、SIN 和 FOC。
FOC 下面又包含 Voltage Mode、Speed Mode 和 Torque Mode 三種控制模式。
這對初學者很關鍵。
很多人第一次接觸電機控制，會把“控制類型”和“控制模式”混在一起。
這個項目把它們分開：控制類型回答“用什么方法驅動電機”，控制模式回答“當前按電壓、速度還是轉矩來控制”。
有了這層區分，再去看代碼或模型，思路會清楚很多。

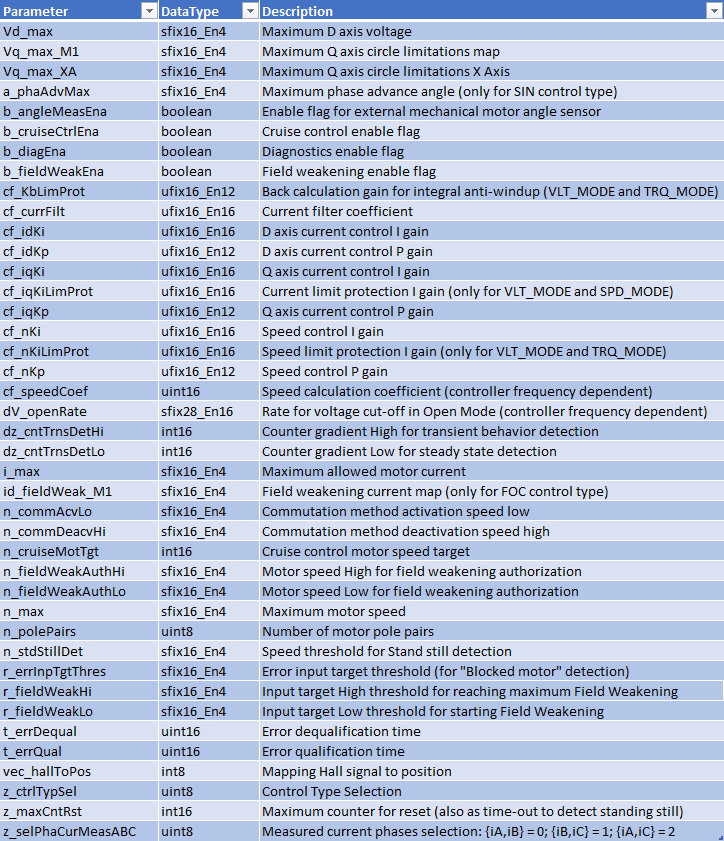

項目還給出了一張參數表，列出控制器相關參數、數據類型和說明。
這張表不只是附錄，它其實是理解工程落地的入口。
FOC 控制不是把算法寫出來就結束了。
實際運行時，最大電壓、最大電流、速度限制、電流環 PI 參數、速度環 PI 參數、診斷閾值、弱磁相關參數，都會影響系統表現。
初學者讀這個項目時，可以把參數表當成一份“問題清單”：它限制了什么？影響哪個模塊？調大或調小會帶來什么風險？
這種讀法比單純背公式更貼近工程實踐。
如果你剛入門，不建議一開始就試圖改完整個控制器。
更穩的方式是先按 README 順序讀：先看總體架構，再看 FOC 算法，再看控制方式，最后看參數和診斷。
讀完第一遍后，再打開 Webview，把每個模塊和 README 中的說明對照起來。
這個項目最值得推薦的地方，不是它把 FOC 講成了“簡單問題”，而是它把復雜問題拆成了可以逐層理解的結構。
對初學者來說，這比直接面對一堆公式和源碼更友好。
如果你正在學習 BLDC、FOC 或嵌入式電機控制，可以把它作為一個閱讀樣例：先用圖建立全局認知，再用參數和模式理解工程邊界，最后再深入算法細節。
