芯科技圈 近期學習一篇由Intel 院士在 IMAPS 發布的《先進封裝：重新定義摩爾定律》先進封裝領域重磅報告。
文章系統性指出先進封裝是延續摩爾定律的唯一核心路徑，同時直面 3D 堆疊、Super Stack、混合鍵合、玻璃基板、cKGD 測試五大量產痛點，明確供電、散熱、工藝、量測、測試生態必須同步革新，是先進封裝從實驗室走向大規模量產的權威指引。
先弄清幾個行業高頻誤區的概念：
2.5D EMIB 和 3D Foveros 2.5D區別 ：芯片與中介層平面互連，無垂直穿透，適合高帶寬擴展；3D 是芯片間垂直直接堆疊，依靠微凸點或混合鍵合，密度更高、功耗更低，屬于真正立體集成。
更多詳細內容歡迎各位圈友微信掃碼加入芯科技圈知識星球獲取完整29頁報告詳讀和交流！
W2W 晶圓對晶圓 與C2W 芯片對晶圓差異： W2W 精度高、效率高，但必須同尺寸、良率累積損失；C2W 可異質尺寸、 Known-Good-Die 預選配對，良率更高、靈活性更強，是 Super Stack 主流方案。

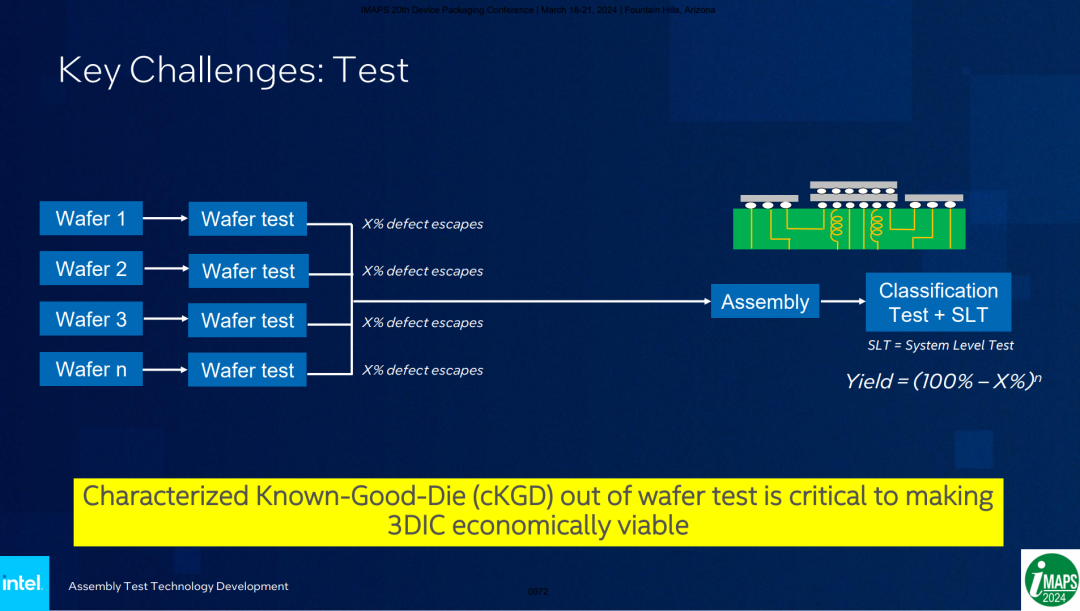

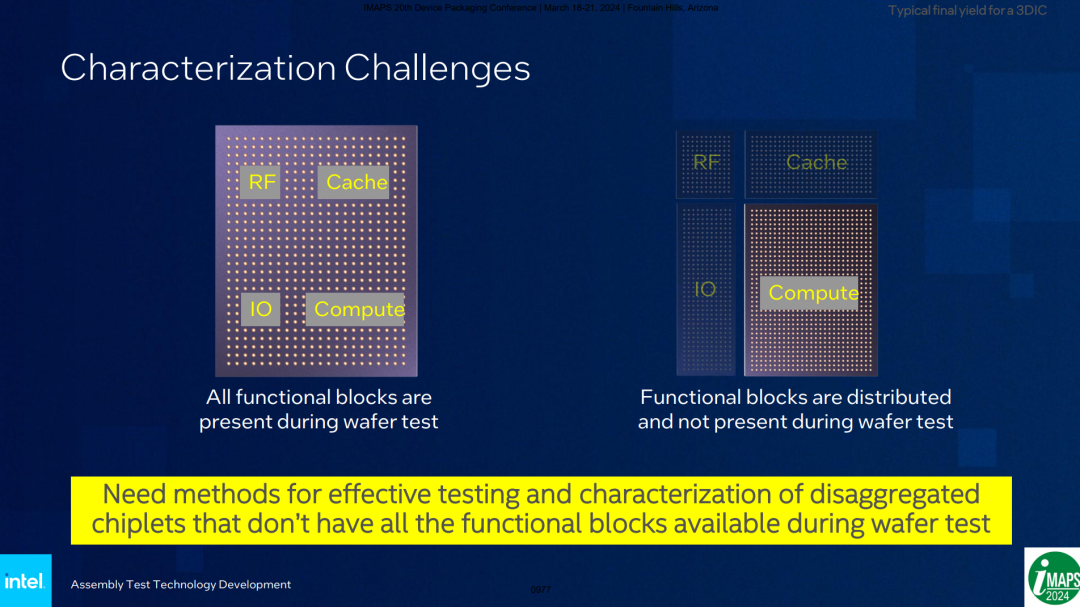

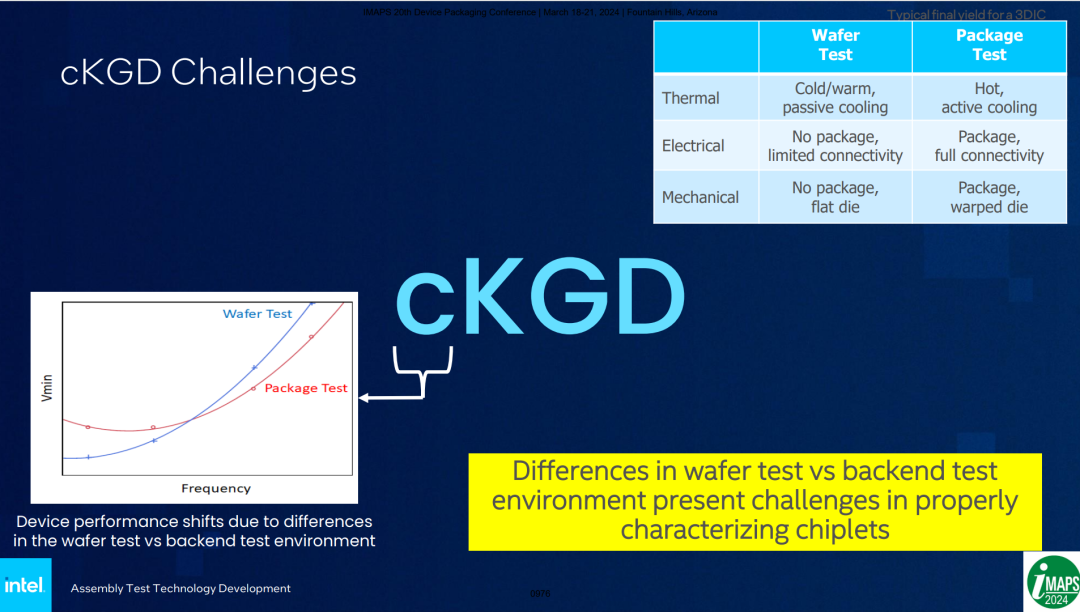

KGD 合格裸晶粒 和 cKGD區別： 表征型合格裸晶粒 KGD 僅判斷功能通斷；cKGD 需完整表征頻率、功耗、噪聲等參數，用于智能配對實現最優系統性能，是 3D 堆疊經濟性的核心基礎。
Micro Bump 微凸點 vs Hybrid Bonding ：混合鍵合 微凸點典型 Pitch≥10μm；混合鍵合為 Cu-Cu + 介質鍵合一體化，Pitch 可縮至 ≤1μm，帶寬、功耗、密度呈數量級提升，是下一代 3D 集成標配。

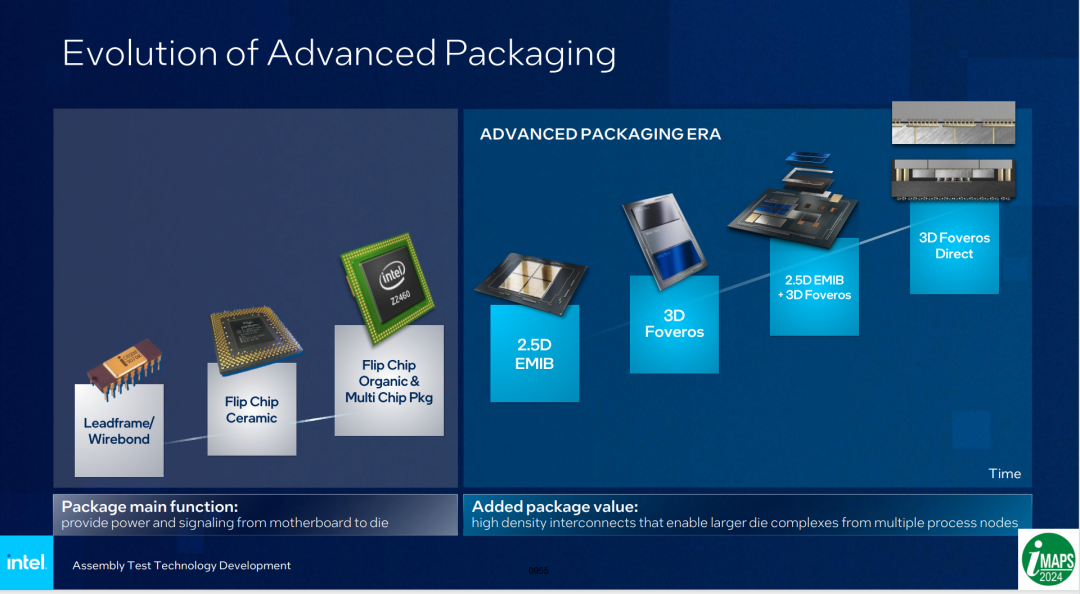

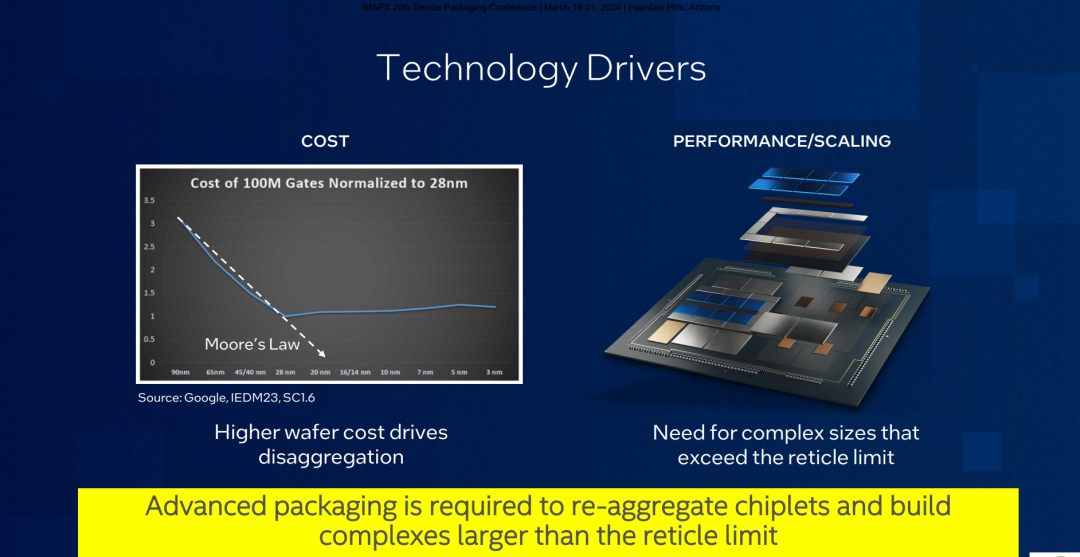

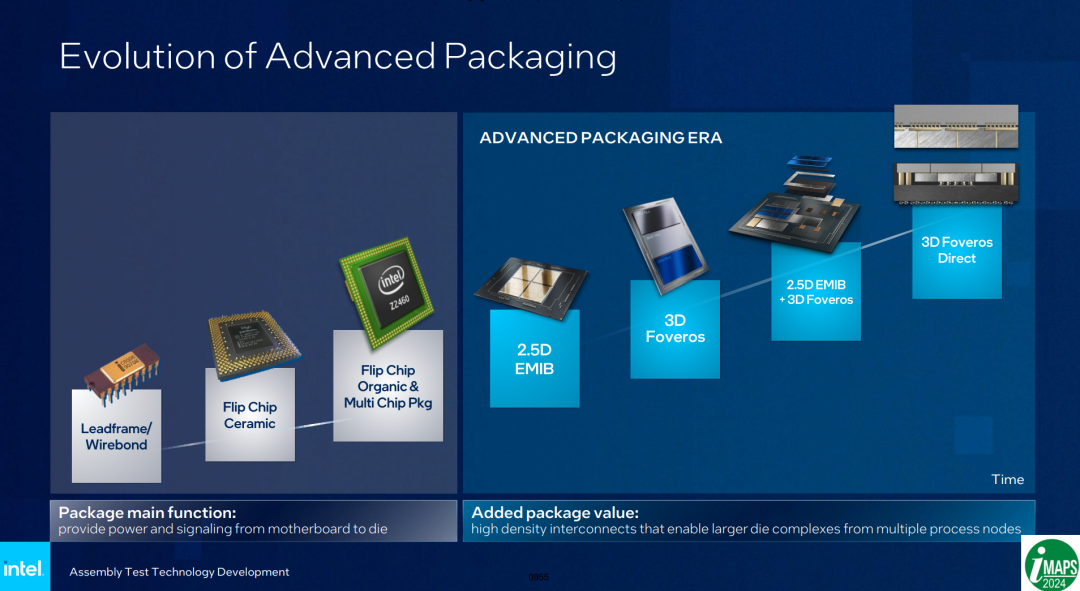

Intel 已形成2.5D EMIB→3D Foveros→Foveros Direct完整技術路徑：EMIB 實現45μm 間距的高密度平面互聯，Foveros Direct 將垂直鍵合間距推進至9μm 以下，可將多顆 Chiplet 重聚合為超越掩模版尺寸的超大算力芯片，使先進封裝從傳統供電信號功能升級為系統性能重構核心，是后摩爾時代算力增長的唯一路徑（引用 P5）。

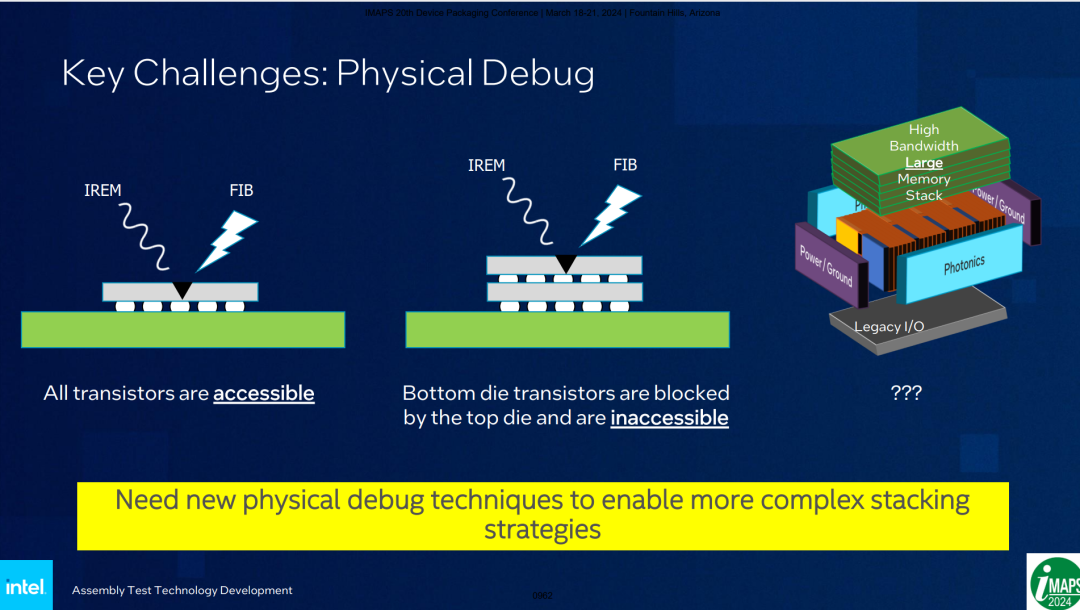

3D 堆疊中，高功耗邏輯層間熱阻塞導致內部芯片熱阻較表層提升 2–3 倍、結溫升高 30–50%，同時垂直供電路徑過長引發IR 壓降超標。

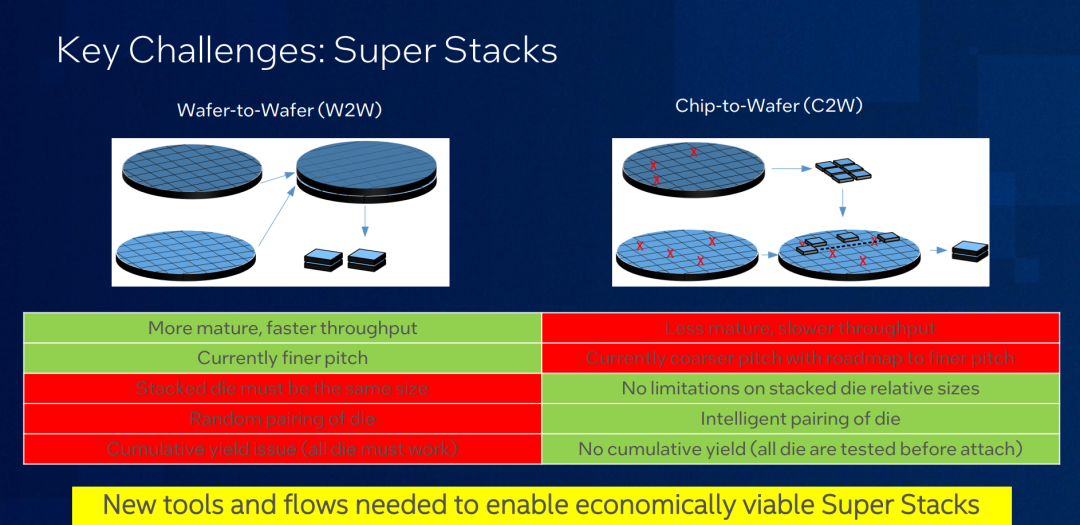

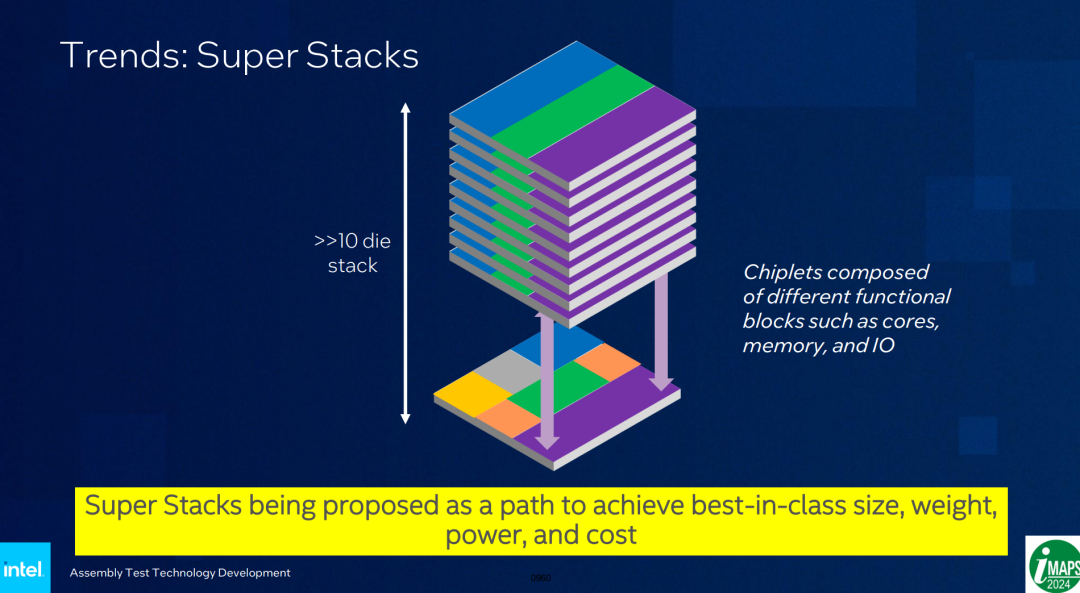

超 10 層的 Super Stack 進一步加劇Z 高度控制、邊緣崩邊、旋轉對準等制造難題，W2W 與 C2W 呈現明確參數差異：W2W 精度更高但良率指數級衰減，C2W 支持異尺寸芯片與 KGD 預選，成為 Super Stack 主流方案。行業需通過背面供電、HV-C2VR、均熱架構協同設計突破供電散熱雙重瓶頸。

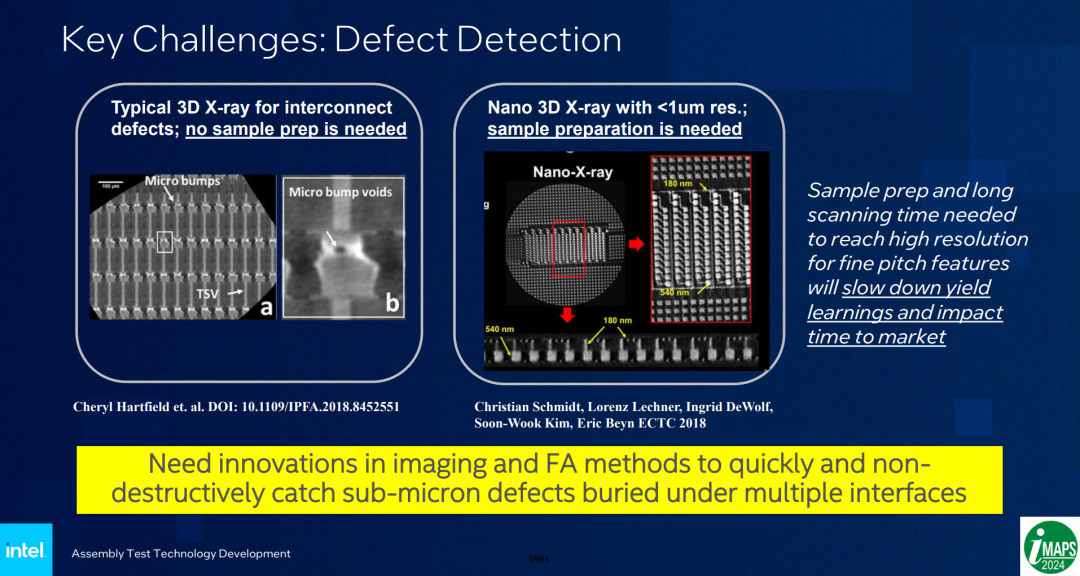

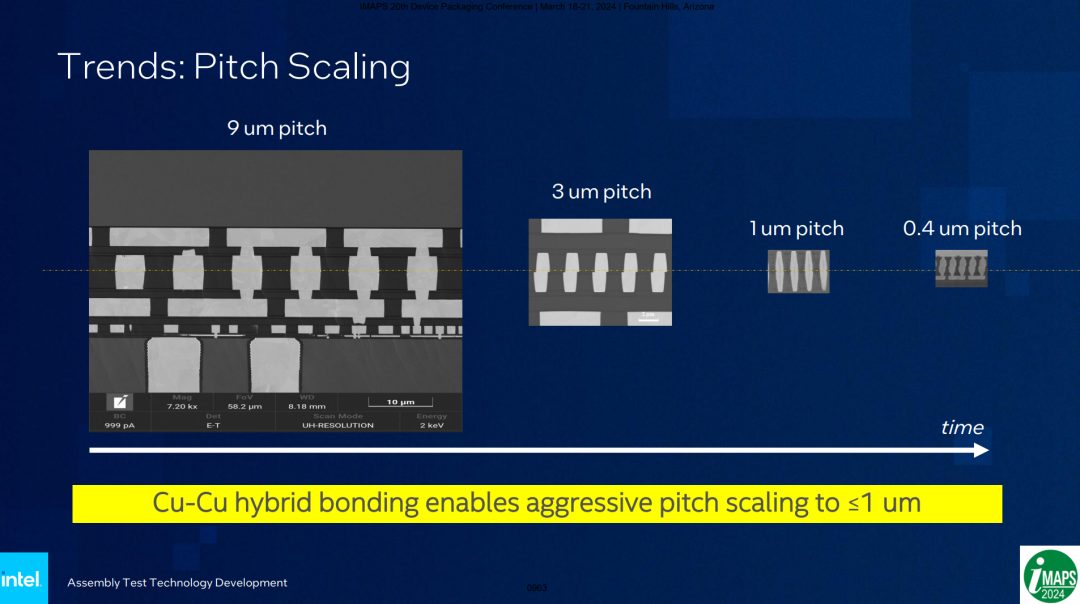

Cu-Cu 混合鍵合已將互聯間距從9μm→3μm→1μm→0.4μm持續縮放，對表面平整度要求達到Rq<0.2nm、銅凹陷 1–5nm，傳統 3D X-ray 無法實現 <1μm 缺陷無損檢測。

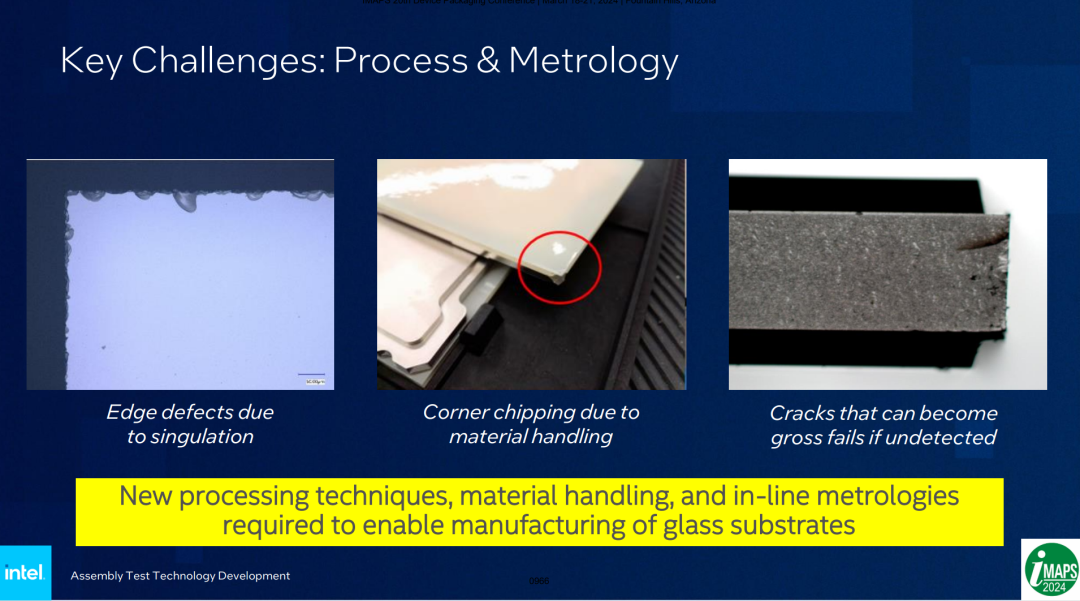

玻璃基板具備高尺寸穩定性、低翹曲優勢，但切割易產生邊緣缺陷、拐角崩邊、微裂紋 ，傳統檢測手段難以在線監控。高精度貼裝、薄芯片搬運、表面潔凈度控制成為量產核心卡點，需納米級 3D-Xray、非接觸量測、等離子切割等全套技術支撐。
文章篇幅有限，報告完整內容29頁已上傳到芯科技圈知識星球。歡迎掃碼加入獲取討論學習~
