電流傳感器作為一種用于檢測電流大小與流向的器件，在智能電網、新能源汽車、航空航天等領域發揮著關鍵作用，其精準檢測與實時監測能力是智能系統穩定高效運行的重要保障。隨著智能電網的不斷升級，行業對電流傳感器的需求也正從傳統的單一測量功能，逐步轉向大量程、小型化、高精度、高靈敏度、低溫漂的智能傳感器。尤其是近年來磁阻效應技術不斷發展，進一步推動了電流傳感器的工業化落地與技術迭代。

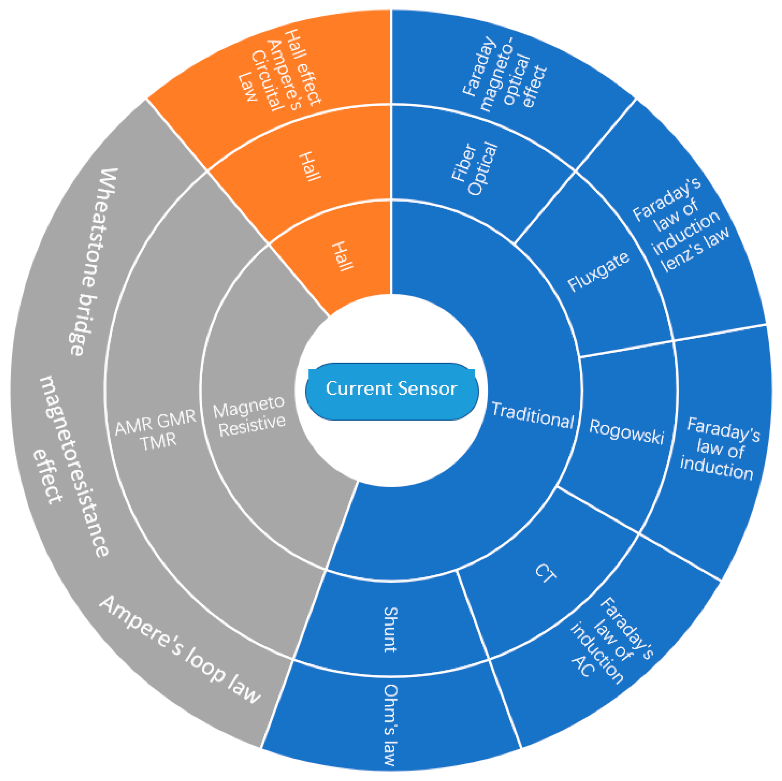

圖1 電流傳感器發展路徑：藍色區域為傳統電流傳感器，灰色區域為磁阻電流傳感器，橙色區域為霍爾電流傳感器
據麥姆斯咨詢報道，針對電流傳感器領域研究進展，江南大學姜巖峰教授團隊在Journal of Low Power Electronics and Applications期刊上發表了題為“Prospective Review of Magneto-Resistive Current Sensors with High Sensitivity and Wide Temperature Range”的綜述文章，系統梳理了電流傳感器的發展現狀；介紹了磁阻效應的物理機理及其作為電流傳感器的早期應用；歸納總結了電流傳感器的主流設計方案；重點探討了基于各向異性磁阻（AMR）、巨磁阻（GMR）、隧道磁阻（TMR）和霍爾效應的電流傳感器；分析了前端放大電路與信號調理電路對電流傳感器性能的影響，并列舉了該類電流傳感器在汽車、光伏逆變器等領域的應用前景。
磁阻電流傳感器的原理與結構
電流傳感器的基本結構主要包括開環、閉環與陣列式電流檢測三類。開環傳感器不需要反饋回路，因此稱為“開環”結構，通常用于低功耗、高帶寬應用。閉環電流傳感器則引入反饋回路以提高測量精度，通常能夠提供更高的精度和更好的溫度穩定性。陣列式電流傳感器是一類特殊的電流傳感器，可利用多個傳感單元同時測量不同位置的電流分布，通常用于需要高空間分辨率和電流分布分析的場景。

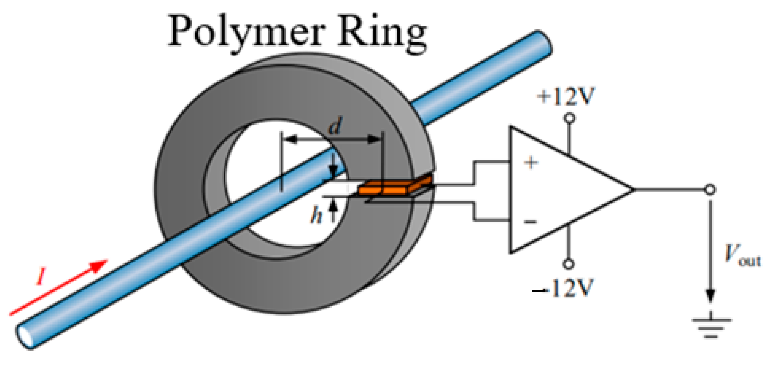

圖2 開環電流傳感器結構示意圖

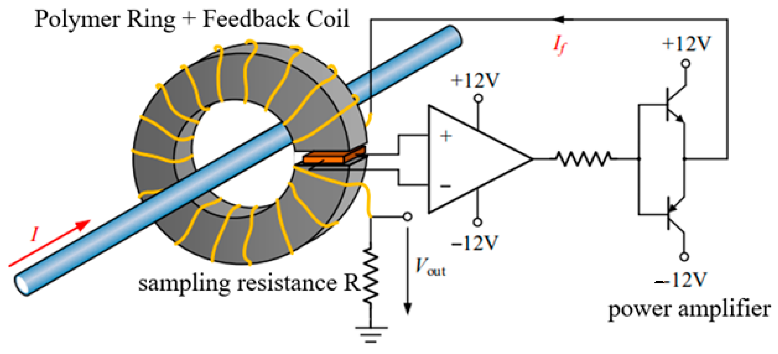

圖3 閉環電流傳感器結構示意圖

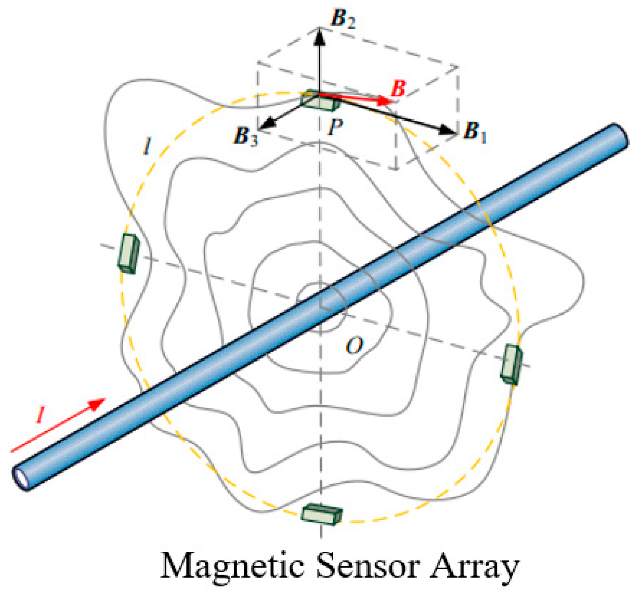

圖4 陣列式電流傳感器結構示意圖
電流傳感器的特征參數
電流傳感器的特性與其工作原理、結構和材料密切相關。例如，在基于磁阻效應的電流傳感器中，可通過磁阻元件感知電流產生的磁場，從而實現高靈敏度、低功耗和強抗干擾能力的非接觸式電流測量。磁阻式電流傳感器的性能與磁阻元件本身密切相關，而傳感器的結構和材料也會影響其靈敏度、溫度穩定性等關鍵性能參數。此外，電流傳感器的精度主要受噪聲干擾的影響，高性能的信號調理電路可以降低輸出信號中的噪聲，從而提高精度。
磁阻效應
磁阻效應揭示了材料電阻會隨外部磁場變化而發生改變的原理。在磁阻效應作用下，材料內部電子運動狀態會受到外加磁場影響，從而引起材料電阻變化?；谶@一特性，磁阻效應可用于設計高靈敏度磁場傳感器，以檢測微弱磁場變化；也可應用于磁存儲技術，以提高數據讀寫速度和穩定性。目前，磁阻效應已在傳感器、數據存儲和磁電子學等領域獲得廣泛應用。
（1）各向異性磁阻（AMR）效應
基于AMR效應的傳感器具有尺寸小、功耗低和可靠性高等優點。在一些對靈敏度和工作溫度范圍有要求的場景中，AMR傳感器能夠實現穩定工作。此外，AMR傳感器通常僅采用單層磁性薄膜設計，不需要額外的鐵磁環，因此具有較好的穩定性。

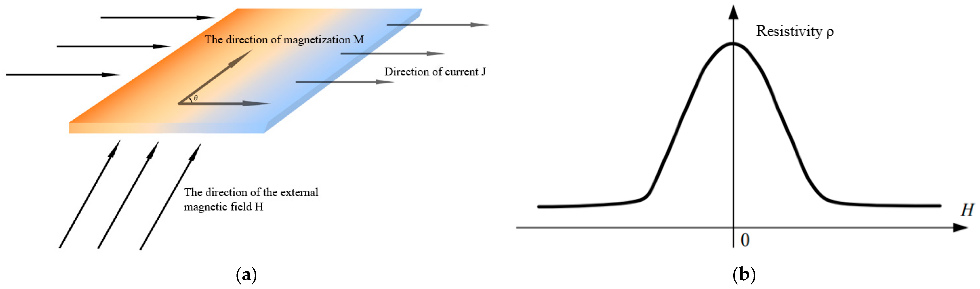

圖5 AMR效應原理及電阻率與磁場強度的關系

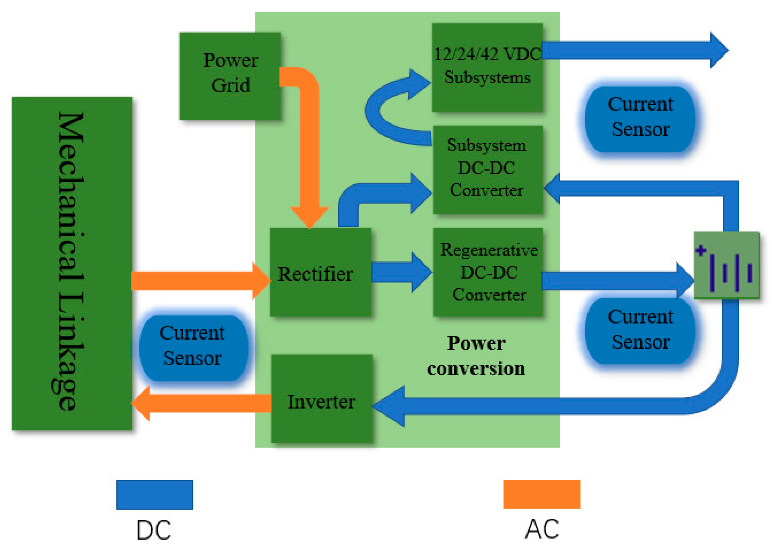

圖6 AMR電流傳感器在混合動力電動汽車（HEV）中的應用
（2）巨磁阻（GMR）效應
GMR效應是指巨磁阻材料在磁場作用下電阻發生顯著變化的現象。GMR傳感器可分為三種類型：多層膜結構、自旋閥結構和顆粒膜結構。由于GMR具有高靈敏度和高分辨率，因此被廣泛用于電流傳感器設計。GMR電流傳感器同樣可采用橋式結構，包括單橋、半橋和全橋等形式。

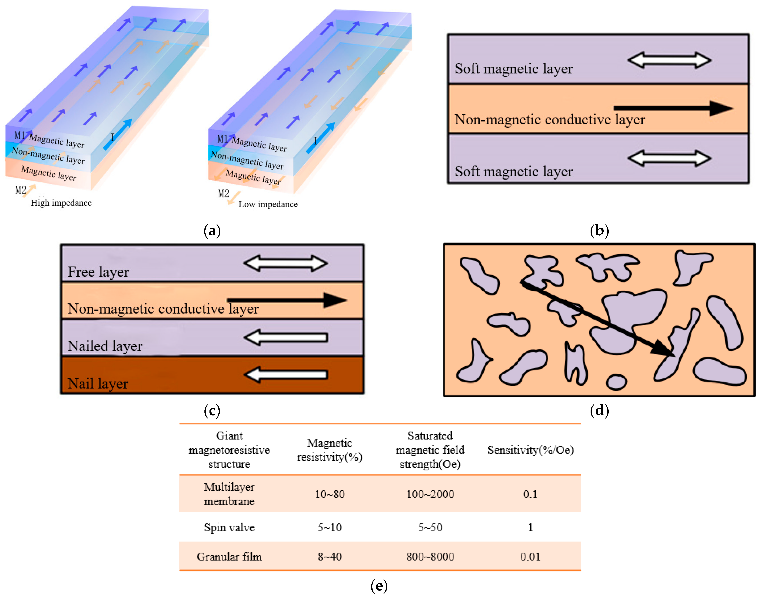

圖7 GMR效應原理及三種結構性能的比較

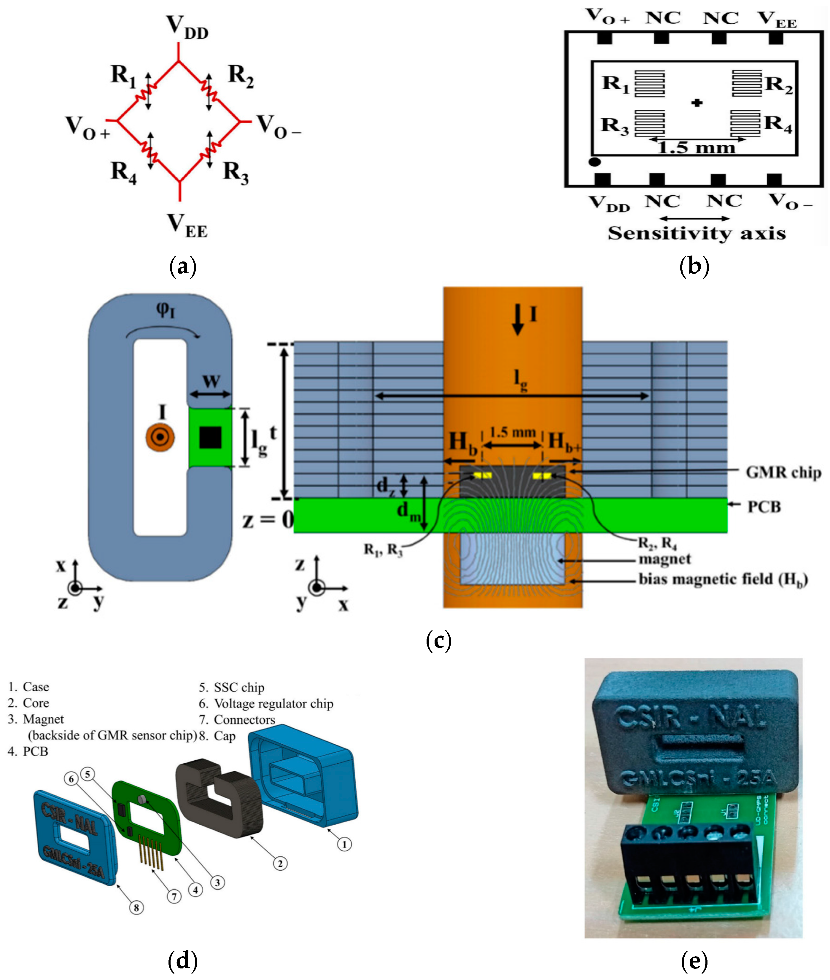

圖8 面向工業和航空航天應用的GMR電流傳感器
（3）隧道磁阻（TMR）效應
TMR效應也稱為磁隧道結（MTJ）效應，其利用磁性多層材料的磁阻效應感知磁場。與AMR和GMR傳感器相比，TMR傳感器具有更高的溫度穩定性和靈敏度，同時還具備更寬的線性范圍和更低的功耗。此外，通過進一步優化材料性能、芯片結構和電路結構，TMR電流傳感器的性能仍有望繼續提升。不過，TMR傳感器仍面臨一些技術挑戰，例如器件低頻噪聲、信噪比，以及三維磁場檢測中的穩定性問題等，仍需進一步研究。

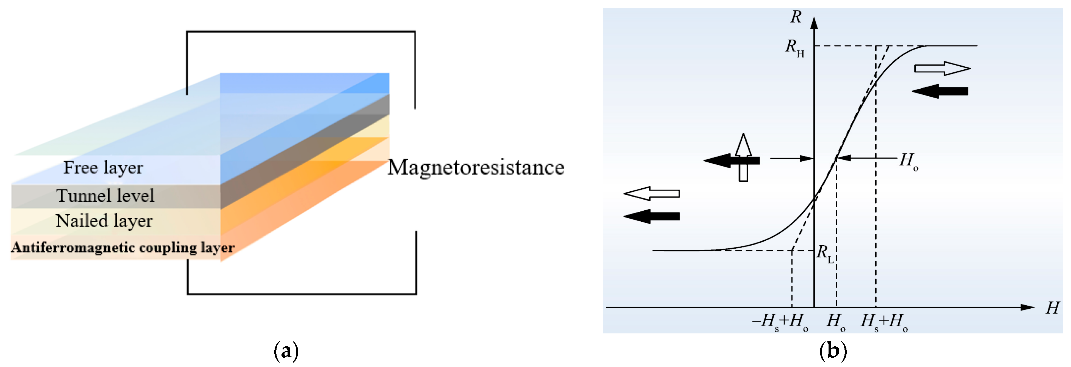

圖9 TMR效應原理及其響應曲線

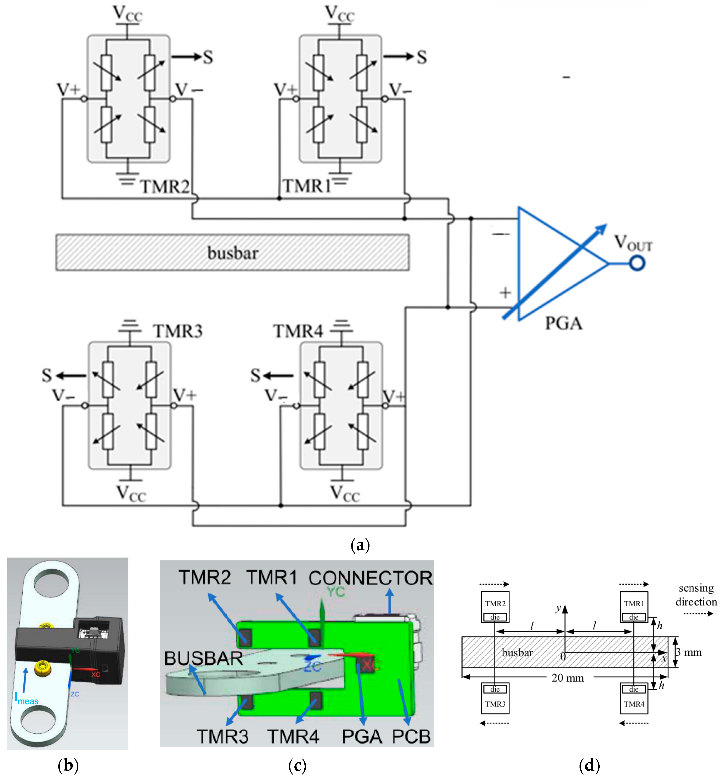

圖10 基于TMR的母線電流傳感器
（4）霍爾效應
霍爾傳感器廣泛應用于汽車、工業生產、國防和軍事等領域。由于霍爾傳感器通常由半導體材料制成，受溫度影響較大，容易出現溫度漂移和靈敏度不足等問題。為解決該問題，可以通過軟硬件結合等方式，對霍爾傳感器的靈敏度進行溫度補償，以降低溫度漂移、提升靈敏度。

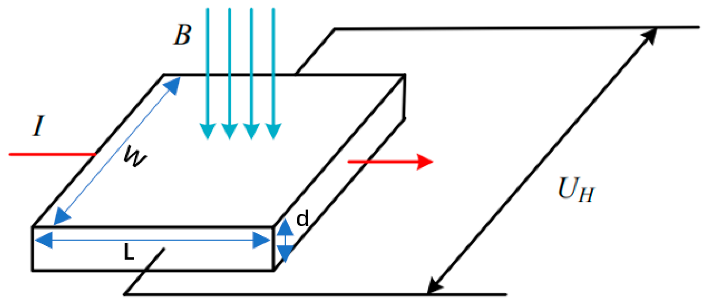

圖11 霍爾效應示意圖
磁性電流傳感器
在電力系統中，高精度電流檢測對于滿足安全性和電能效率要求至關重要。針對不同應用場景，霍爾電流傳感器和磁阻電流傳感器各有優勢。

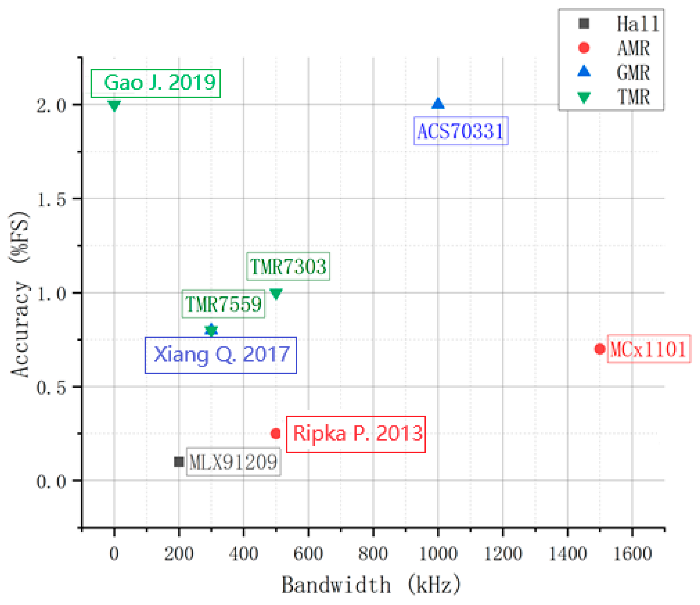

圖12 典型電流傳感器的性能對比
電流傳感器性能不僅取決于磁敏元件本身，也依賴放大電路和信號調理電路。由于傳感器輸出通常是毫伏級差分信號，必須通過儀表放大器、濾波、補償和溫度校正等電路進行處理，才能獲得穩定、可靠、適合系統使用的輸出結果。高性能前端放大與調理電路是實現高精度電流檢測的重要基礎。
電流傳感器在電動汽車充電管理、電力電子和電力系統中發揮著重要作用。電池管理系統（BMS）是一種用于監測和控制汽車電池的專用系統，能夠實時跟蹤電池電壓、電流、負載和溫度等關鍵參數，以確保電池安全穩定運行。電流傳感器同樣可應用于光伏系統。逆變器是光伏發電系統的核心器件，其運行狀態能夠直接反映整個發電系統的工作狀態，因此對逆變器進行在線監測具有重要實際意義。
研究展望
隨著技術的不斷進步，未來電流傳感器需要具備更高精度和更高靈敏度，以滿足日益增長的精密測量需求。這需要在傳感器材料、器件結構和信號處理技術等方面持續改進。高靈敏納米材料或先進量子技術也有望與電流傳感器結合，進一步提升其綜合性能。
在應用方面，電流傳感器應進一步實現智能化和自適應能力。例如，可通過機器學習算法優化電流檢測參數，并對環境因素進行自動校準和補償。同時，傳感器尺寸和功耗仍需持續降低。通過芯片集成化設計，推動電流傳感器向小型化、節能化、高適配性等方向持續發展。
論文信息：
https://doi.org/10.3390/jlpea14030043
